140DAO84220

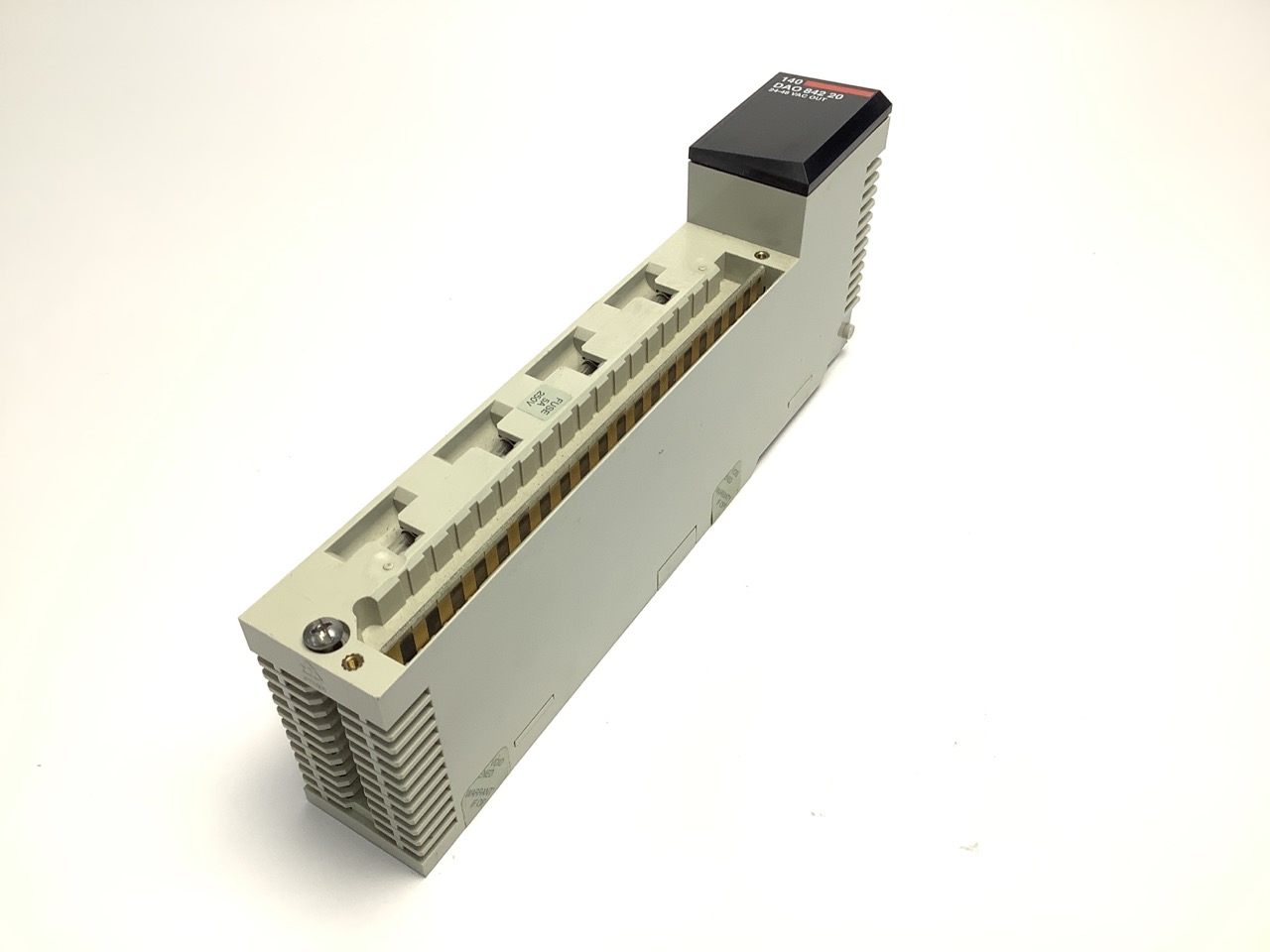

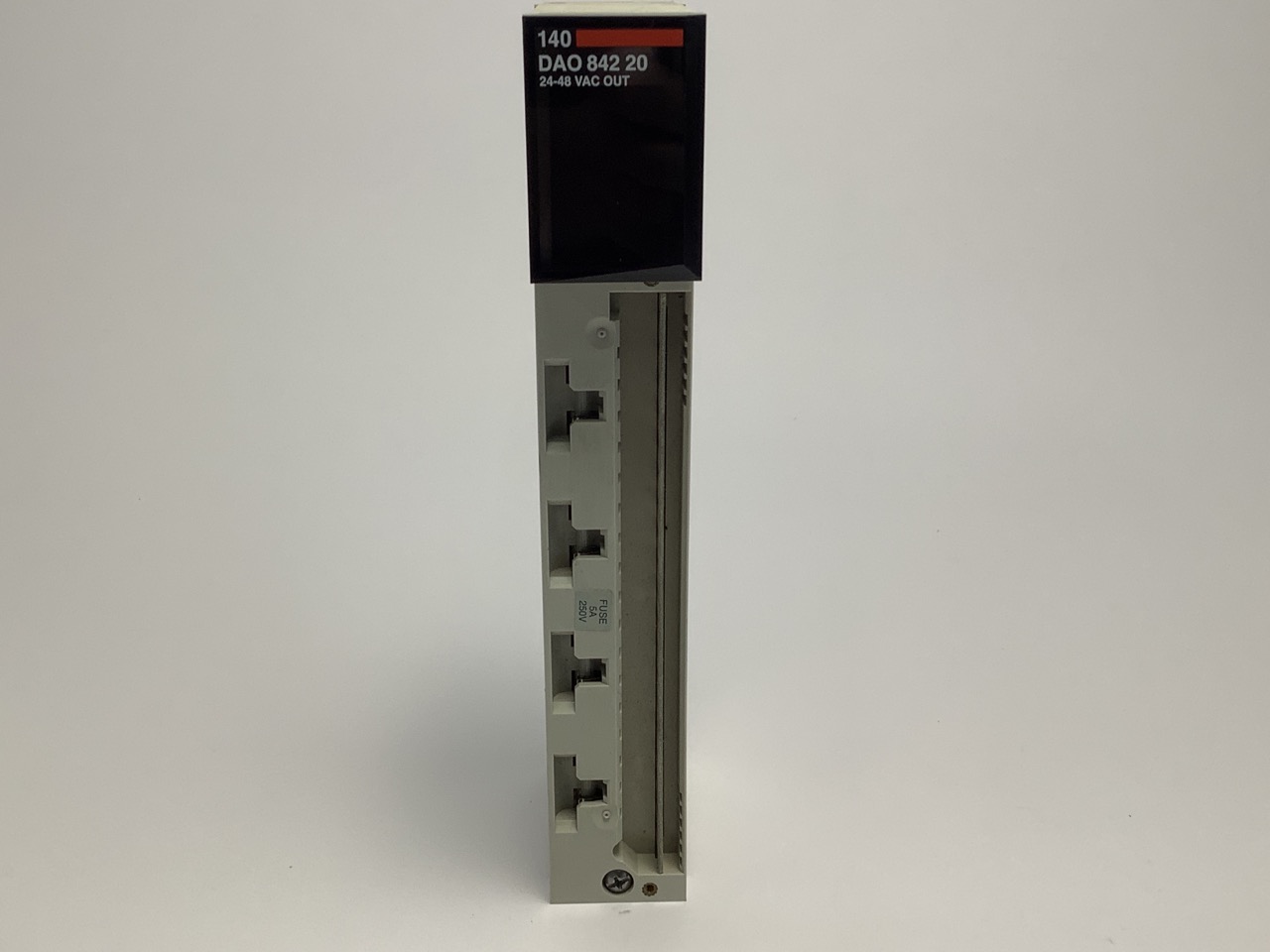

Le module 140DAO84220 est un module de sortie TOR AC de la plateforme d'automatisation Schneider Electric Modicon Quantum, conçu pour piloter des actionneurs, relais, contacteurs, électrovannes et pré-actionneurs directement en courant alternatif. Il offre 16 sorties discrètes organisées en 4 groupes de 4 canaux, avec une tension de sortie de 20...56 V AC et une fréquence réseau de 47...63 Hz. Chaque sortie et chaque groupe supporte un courant de charge permanent de 4 A rms, pour un maximum de 16 A rms par module, avec un courant de choc atteignant 45 A sur 1 cycle par groupe. Le temps de réponse est inférieur ou égal à 0,5 ms pour les transitions état 0 vers état 1 et état 1 vers état 0, ce qui garantit un pilotage rapide et précis des charges dans les applications de contrôle-commande exigeantes. L'adressage ne nécessite qu'un seul mot de sortie, ce qui simplifie la configuration sous EcoStruxure Control Expert et l'intégration dans l'automate. La protection interne repose sur un filtre RC (snubber) et un fusible de 5 A par groupe, et le module détecte les défauts de type fusible fondu ou perte d'alimentation de champ. Une signalisation locale par LED (active verte pour la communication bus, F rouge pour défaut externe, 16 LED vertes d'état des canaux, LED rouges de diagnostic de groupe) facilite la maintenance et le diagnostic. Le module consomme 350 mA sur le bus, affiche un taux de dissipation thermique calculé selon la formule 1,85 + (1,1 V x courant de charge total du module) et pèse environ 0,45 kg au format standard Quantum. Il est certifié CE, conforme aux normes UL 508 et CSA C22.2 No 142, homologué FM Class 1 Division 2 et cUL, avec une immunité CEM validée selon IEC 801-2 (4 kV décharge au contact, 8 kV décharge dans l'air) et IEC 801-3 (10 V/m de 80 à 1000 MHz). Plage de fonctionnement de 0 à 60 °C, stockage de -40 à 85 °C, humidité relative jusqu'à 95 % sans condensation et altitude jusqu'à 5000 m. Proposé comme pièce de rechange d'origine pour la maintenance des installations d'automatisation industrielle, il assure la continuité de production des systèmes Quantum existants. Le bornier de raccordement de terrain 140XTS00200 est à commander séparément. Remarque : produit en fin de vie chez le fabricant, disponible en stock de rechange.
