1746-OA8

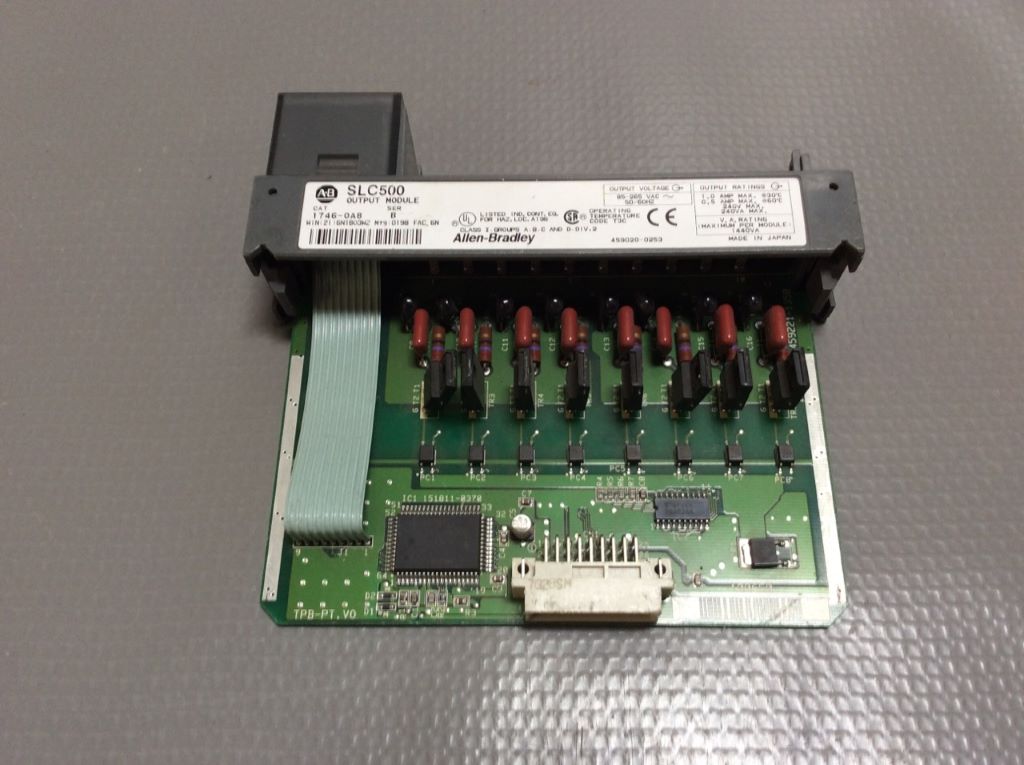

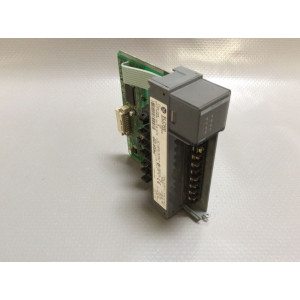

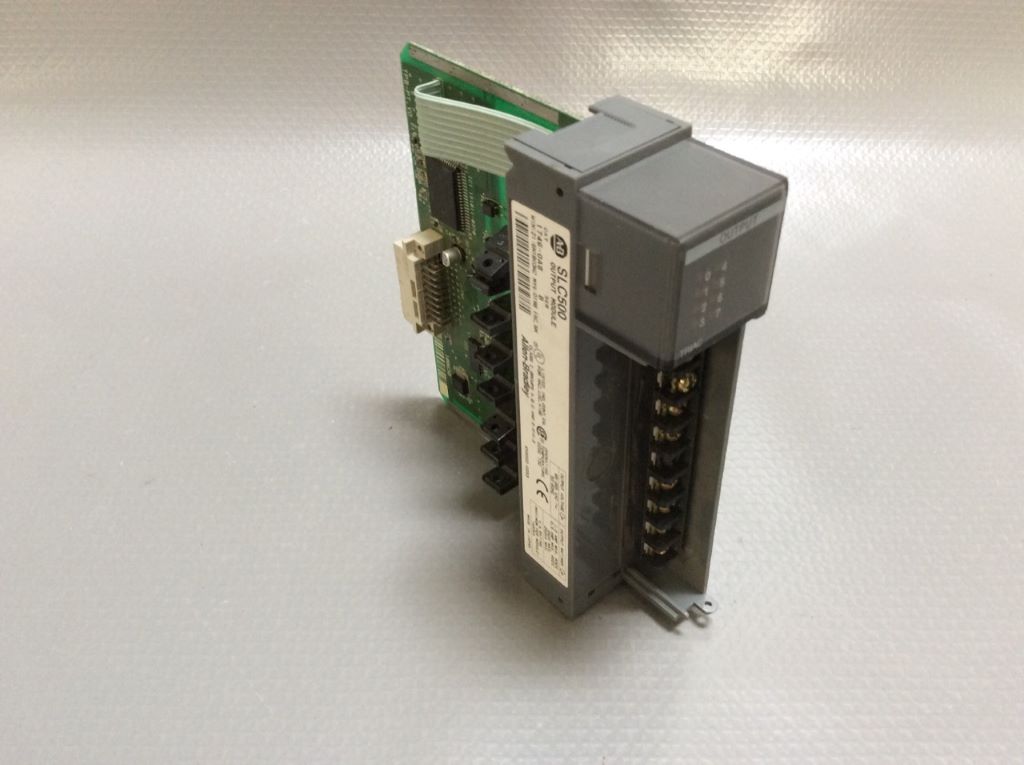

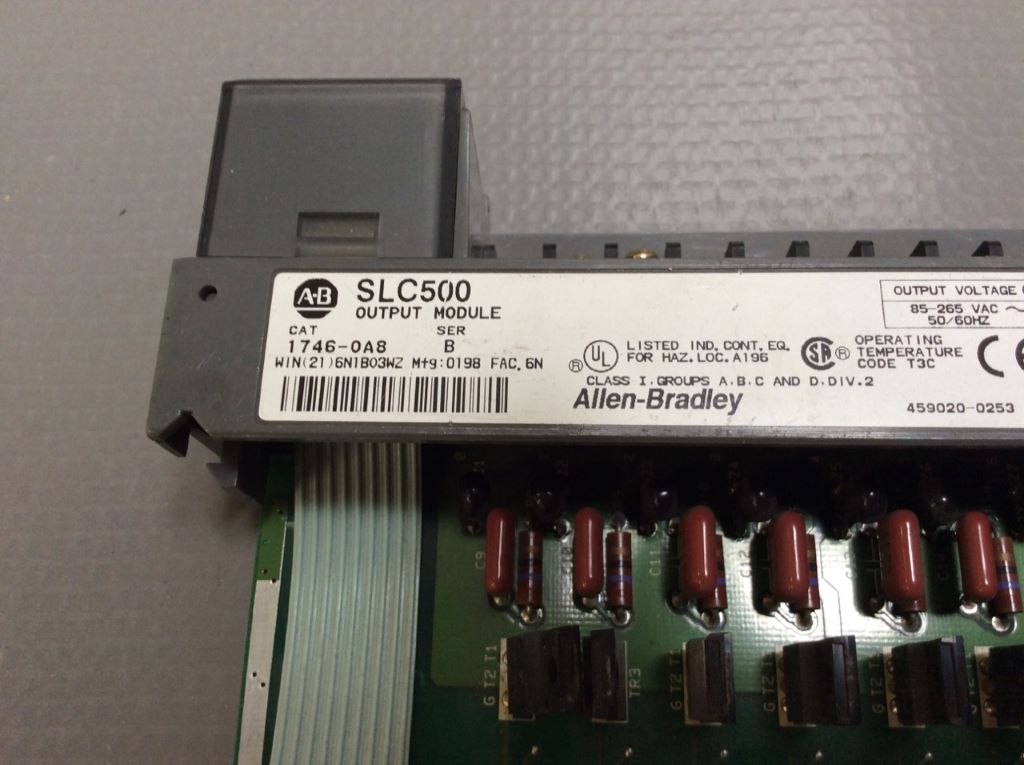

Le 1746-OA8 est un module de sortie AC discrète de la gamme Allen-Bradley SLC 500, conçu pour piloter des charges industrielles telles que relais, contacteurs, électrovannes, voyants et démarreurs. Ce module d'automatisation industrielle dispose de 8 sorties triac organisées en 2 groupes de 4 points par commun, avec une tension de sortie nominale de 120/240 VAC et une plage de fonctionnement de 85 à 265 VAC sous 47 à 63 Hz. Chaque point délivre un courant continu de 1,0 A à 30 degrés Celsius (86 degrés Fahrenheit) et de 0,5 A à 60 degrés Celsius (140 degrés Fahrenheit), le courant maximal par module atteignant 8,0 A à 30 degrés Celsius et 4,0 A à 60 degrés Celsius. Le module consomme 185 mA sur le fond de panier en 5 VDC et supporte un courant de surcharge de 10 A pendant 25 ms par point. Les temps de réponse sont de 1 ms à l'enclenchement et 11 ms au déclenchement sur charge résistive, avec une chute de tension à l'état passant limitée à 1,50 V à 1 A, un courant de fuite hors état maximal de 2 mA et un courant de charge minimal de 10 mA. Le 1746-OA8 inclut un couplage optique et un circuit de filtrage assurant la réduction du bruit sur les signaux, ainsi que des blocs de raccordement débrochables et des voyants LED de statut par point pour un diagnostic rapide. Ce module I/O se monte dans n'importe quel emplacement libre du châssis 1746, à l'exception du premier réservé au processeur SLC 500, et ne prend pas en charge le retrait et l'insertion sous tension (RIUP). Il s'agit d'une pièce de rechange électronique industrielle indispensable pour la maintenance, la réparation et le remplacement des automates programmables SLC 500 en environnement de production. Attention à la compatibilité : ce module étant progressivement abandonné par le fabricant, il est recommandé de vérifier la référence exacte de votre configuration avant remplacement. Caractéristiques clés : sortie AC 8 points, 120/240 VAC, sorties triac, 4 points par commun, montage en châssis 1746, application usage général.
