6ES7314-6BH04-0AB0
Siemens
SIMATIC S7
S7-300
6ES7314-6BH04-0AB0 Siemens SIMATIC S7-300 CPU 314C-2 PTP automate compact 24DI 16DO 4AI 2AO
Label RecQ
Garantie 2 ans
Transporteurs express
Paiement sécurisé

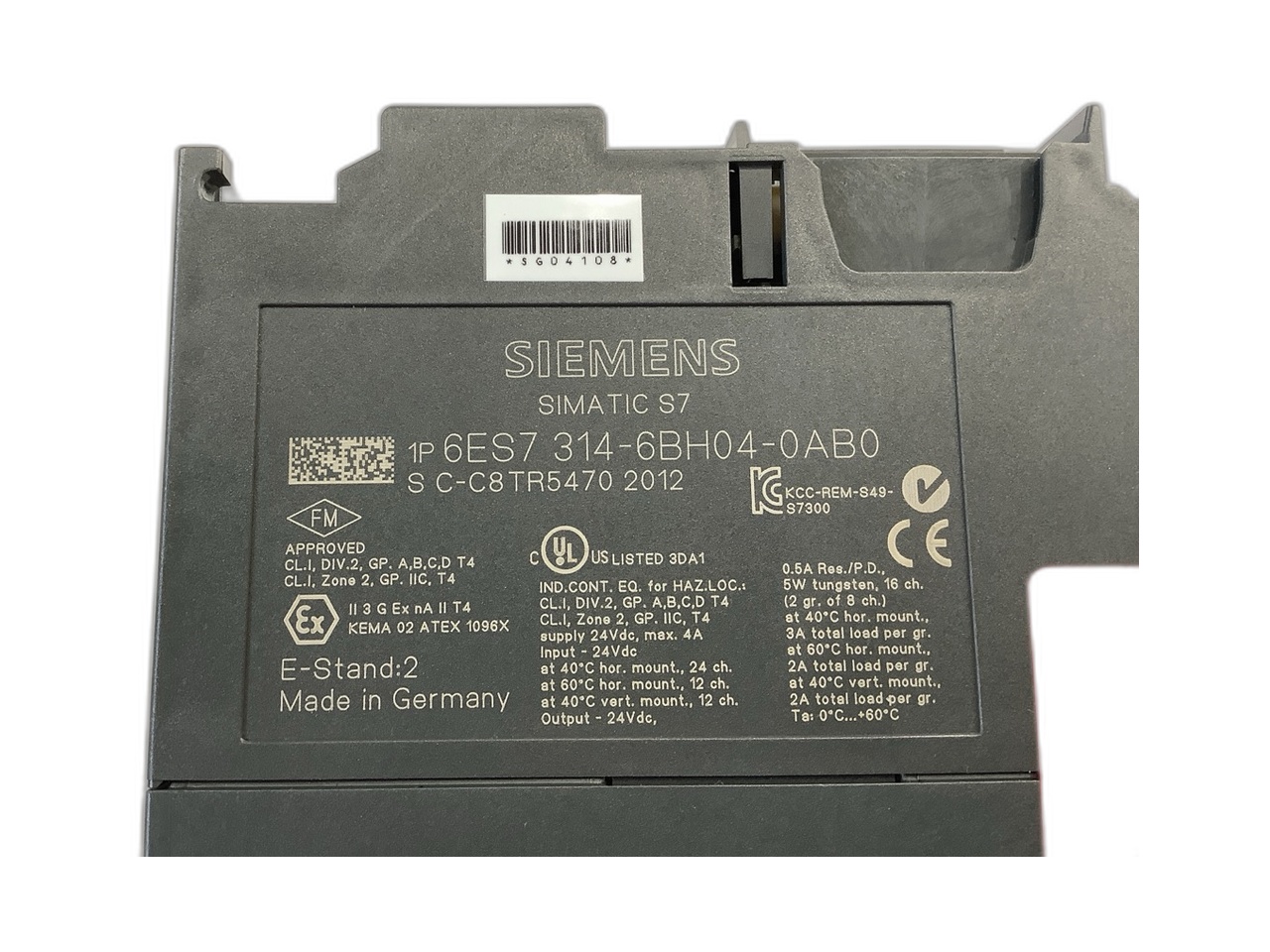

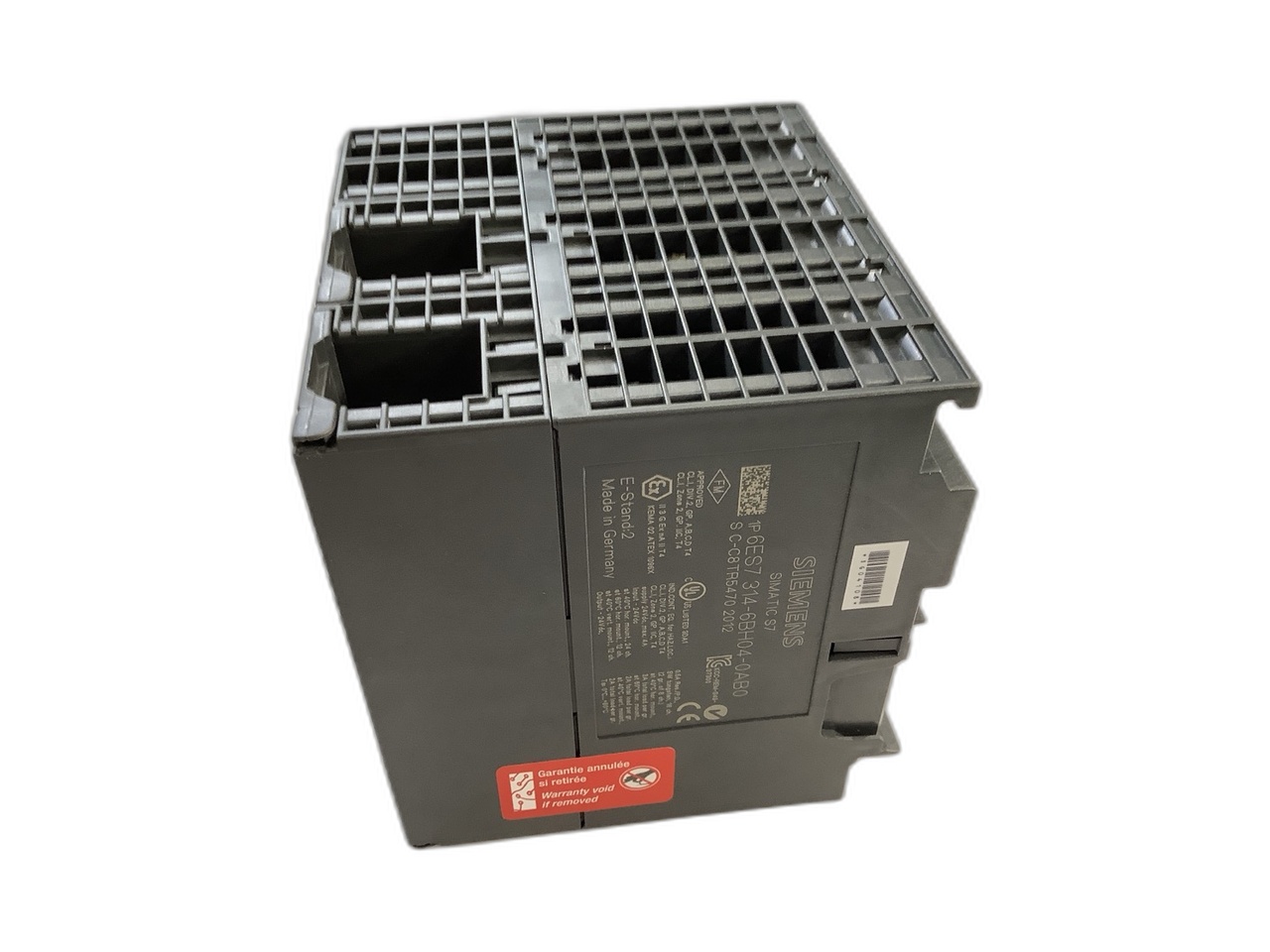

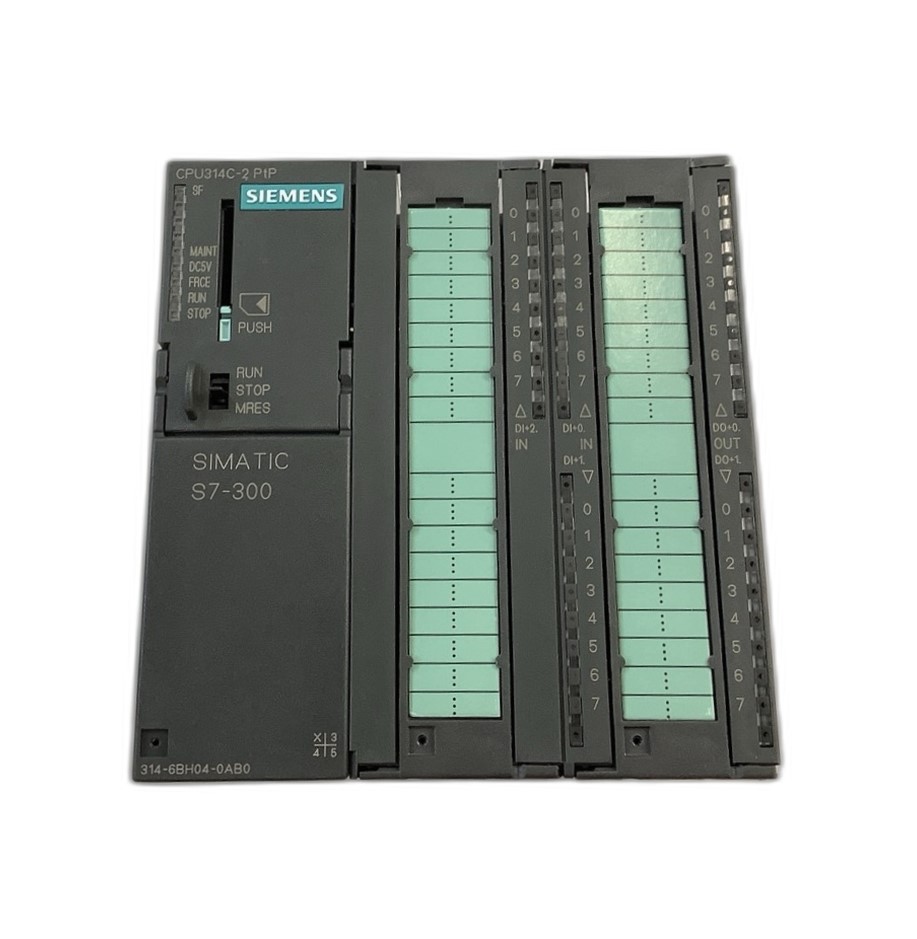

6ES7314-6BH04-0AB0 Siemens SIMATIC S7-300 CPU 314C-2 PTP automate compact 24DI 16DO 4AI 2AO
CPU compacte Siemens SIMATIC S7-300 6ES7314-6BH04-0AB0, référence 314C-2 PTP avec interface MPI et RS485. Automate programmable intégrant 24 entrées et 16 sorties numériques, 4 entrées et 2 sorties analogiques, une entrée sonde Pt100, 4 compteurs rapides 60 kHz, alimentation 24V DC et mémoire de travail 192 Ko.
La référence 6ES7314-6BH04-0AB0 désigne la CPU compacte Siemens SIMATIC S7-300 314C-2 PTP, un automate programmable idéal pour les applications d'automatisation exigeant une intégration compacte, des temps de réponse rapides et des fonctions techniques étendues. Cette unité centrale intègre 24 entrées numériques et 16 sorties numériques, 4 entrées analogiques, 2 sorties analogiques ainsi qu'une entrée dédiée pour sonde de température Pt100, offrant une grande polyvalence pour le traitement des signaux industriels. Dotée de 4 compteurs rapides acceptant des fréquences jusqu'à 60 kHz, elle prend en charge le comptage, la mesure de fréquence, la mesure de période, la modulation de largeur d'impulsion (MLI), la régulation PID et le contrôle de positionnement. L'interface MPI intégrée permet jusqu'à 12 connexions simultanées avec des automates S7-300/S7-400, des programmateurs, PC ou pupitres opérateurs, tandis que le second port série RS485 en liaison point à point autorise le raccordement de périphériques externes tels qu'imprimantes ou lecteurs de codes-barres via les protocoles ASCII, 3964(R) et RK512. Alimentée en 24V DC, la CPU consomme 660 mA et affiche une puissance dissipée typique de 13 W. Sa mémoire de travail intégrée de 192 Ko est suffisante pour des programmes de taille moyenne, et son microprocesseur traite une instruction binaire en 0,06 µs. Le fonctionnement nécessite une carte mémoire Micro Memory Card (MMC) amovible jusqu'à 8 Mo, qui assure également la sauvegarde sans entretien des données en cas de coupure de courant. Le raccordement s'effectue par deux connecteurs frontaux 40 pôles et la CPU supporte l'extension jusqu'à 31 modules. Conforme aux normes internationales de sécurité et de compatibilité électromagnétique, le CPU 314C-2 PTP convient parfaitement aux lignes de fabrication, machines spéciales, systèmes de convoyage, contrôle de processus et supervision d'équipements.
