6SE6400-3TC01-0BD3
Siemens
MICROMASTER
Micromaster 4
Réactance de sortie Siemens MICROMASTER 4 6SE6400-3TC01-0BD3 10A 200-480V 3AC FSB 1,243 mH
Label RecQ
Garantie 2 ans
Transporteurs express
Paiement sécurisé

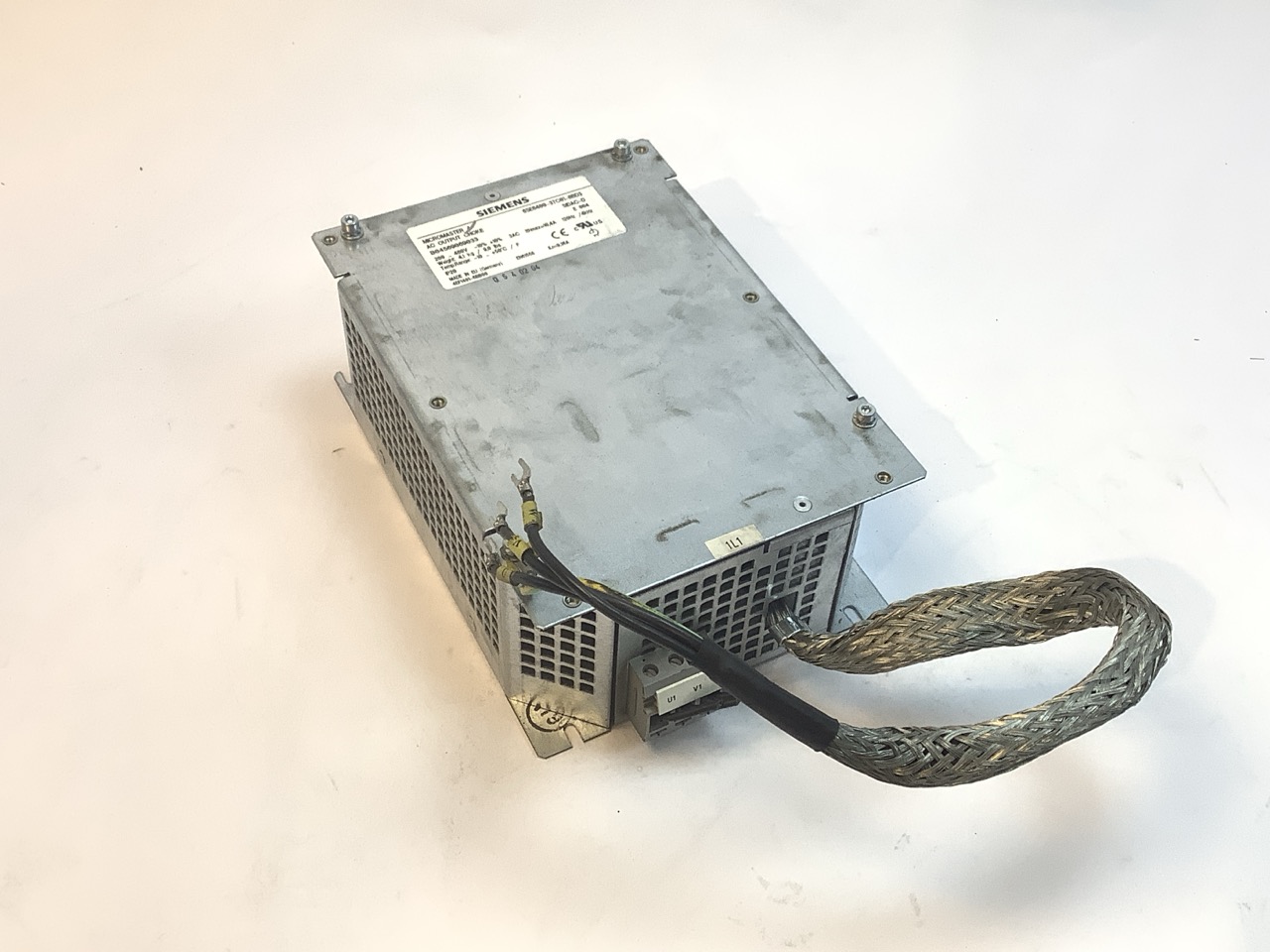

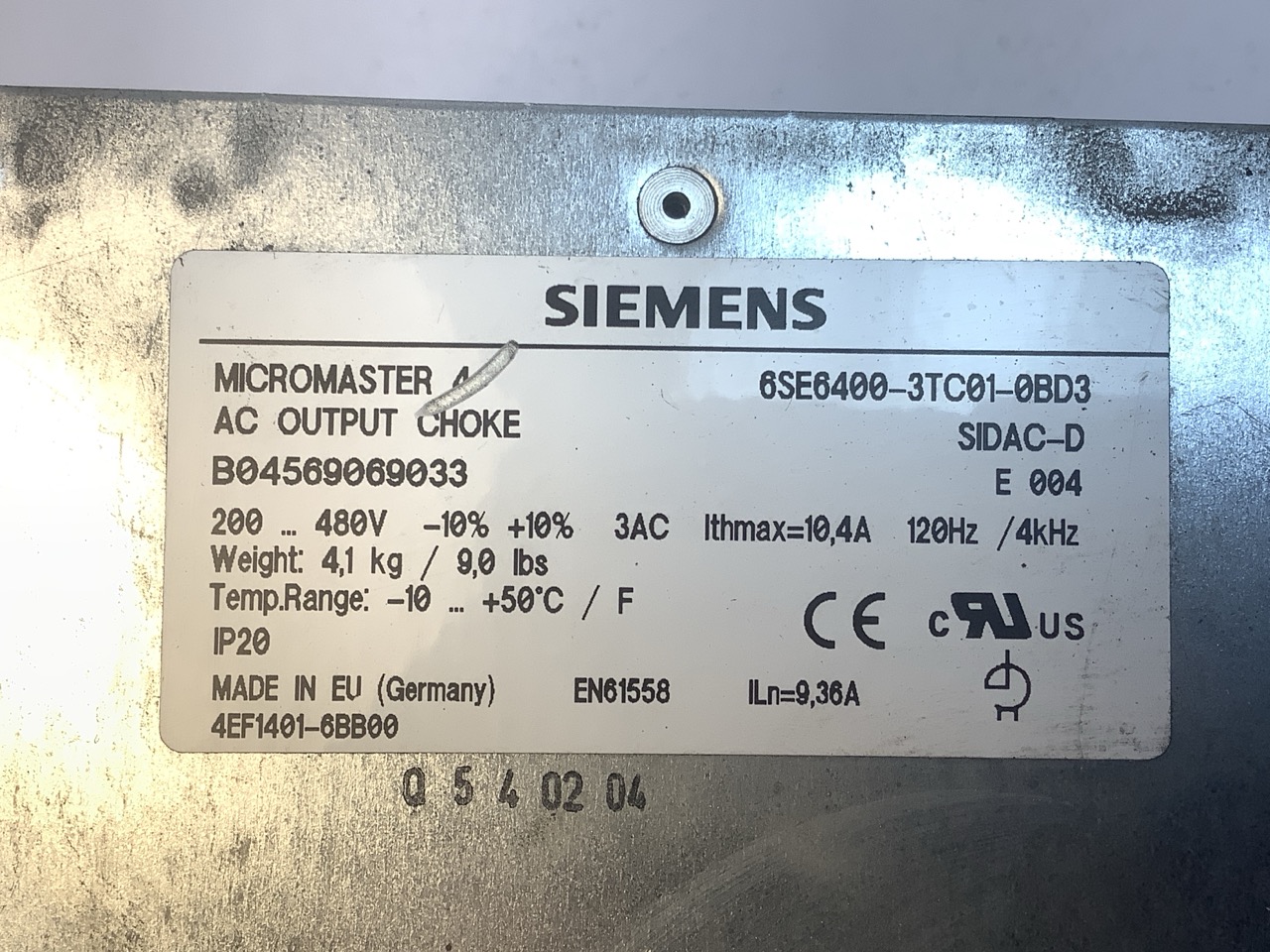

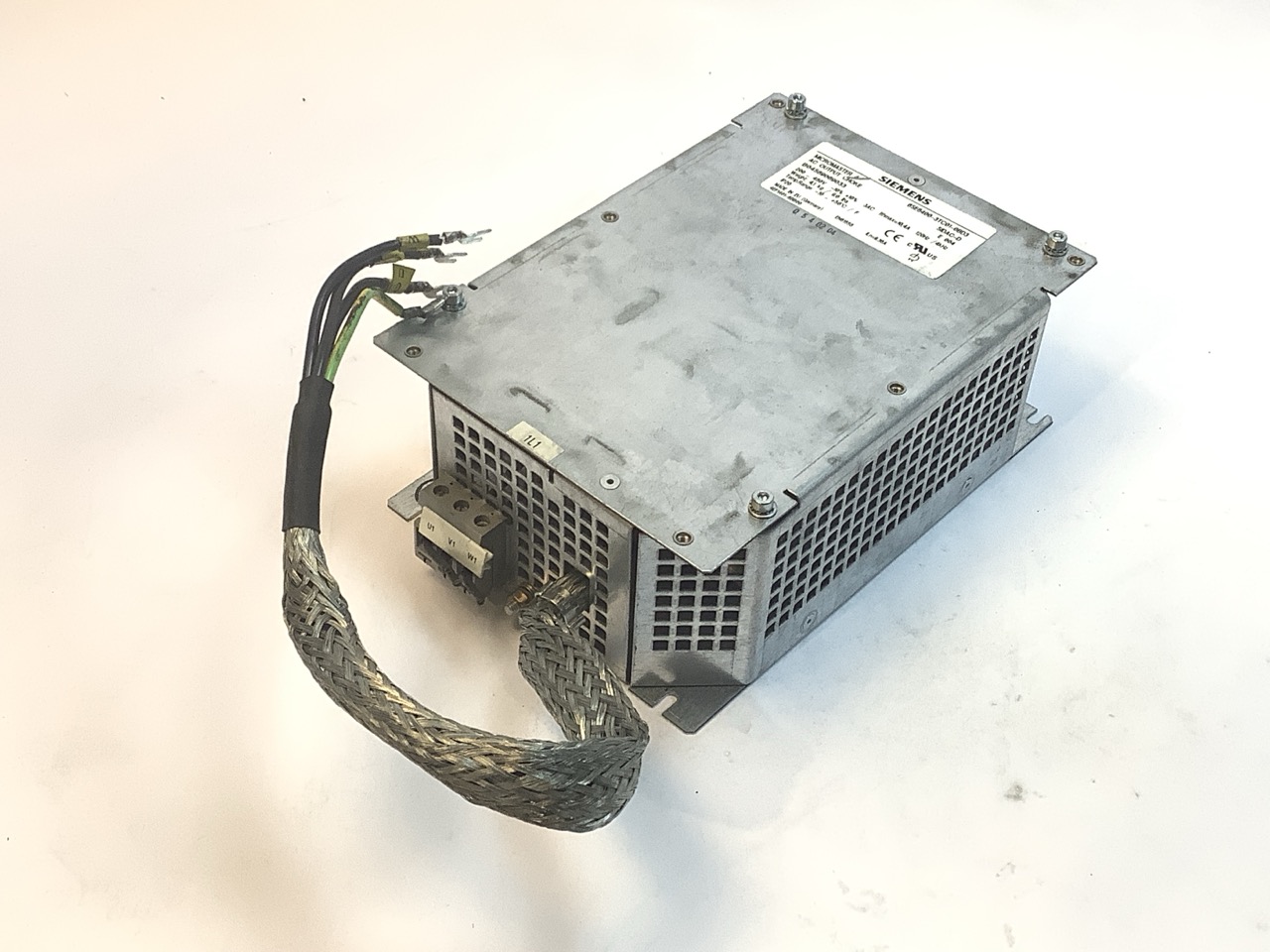

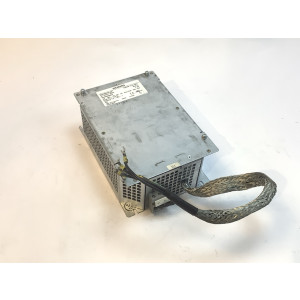

Réactance de sortie Siemens MICROMASTER 4 6SE6400-3TC01-0BD3 10A 200-480V 3AC FSB 1,243 mH
Réactance de sortie Siemens MICROMASTER 4 référence 6SE6400-3TC01-0BD3 pour variateur de fréquence, courant 10 A, tension 200-480 V triphasé, inductance 1,243 mH, gabarit FSB, montage sous pied. Elle réduit les harmoniques de courant moteur, limite les pics de tension dv/dt et prolonge la longueur de câble admissible. Idéale pour la protection des moteurs et l amortissement des perturbations sur les entraînements industriels.
La réactance de sortie Siemens 6SE6400-3TC01-0BD3 est un composant d automatisation destiné aux variateurs de fréquence de la gamme MICROMASTER 4. Ce composant électronique de puissance, aussi appelé bobine de sortie ou self de sortie, se branche entre le module de puissance (Power Module) et le moteur afin de lisser le courant de sortie, réduire le taux de distorsion harmonique (THD) et limiter les surtensions liées à la commutation IGBT. Ce filtrage améliore la compatibilité électromagnétique (CEM) de l installation et protège le bobinage du moteur contre les contraintes dv/dt et les surchauffes. Caractéristiques techniques principales : courant assigné 10,20 A, plage de tension 200 V à 480 V triphasé 3AC, inductance 1,243 mH, gabarit ou frame size FSB, pertes de puissance 0,050 kW, indice de protection IP20 type ouvert UL. Raccordement puissance module par câble pigtail de 0,42 m et raccordement moteur par bornes à vis pour section de conducteur 2,5 mm², liaison PE par goujon M5. Longueur de câble moteur maximale admissible : jusqu à 200 m en 230 V, 150 m en 400 V et 100 m en 480 V en version blindée. Dimensions 150 x 213 x 80 mm pour un poids net d environ 3,4 à 4,1 kg. Produit conforme RoHS, fabriqué en Allemagne, livré en emballage unitaire. Ce modèle n est pas compatible en montage sous pied avec le variateur SINAMICS V20 230 V. Une solution de rechange idéale pour la maintenance, la réparation et la mise à niveau de vos armoires électriques et systèmes d entraînement industriel. Disponible en stock chez votre fournisseur de pièces de rechange d automatisation et de composants électroniques industriels B2B.
