ABE7H16S21
Schneider Electric
Modicon Telefast

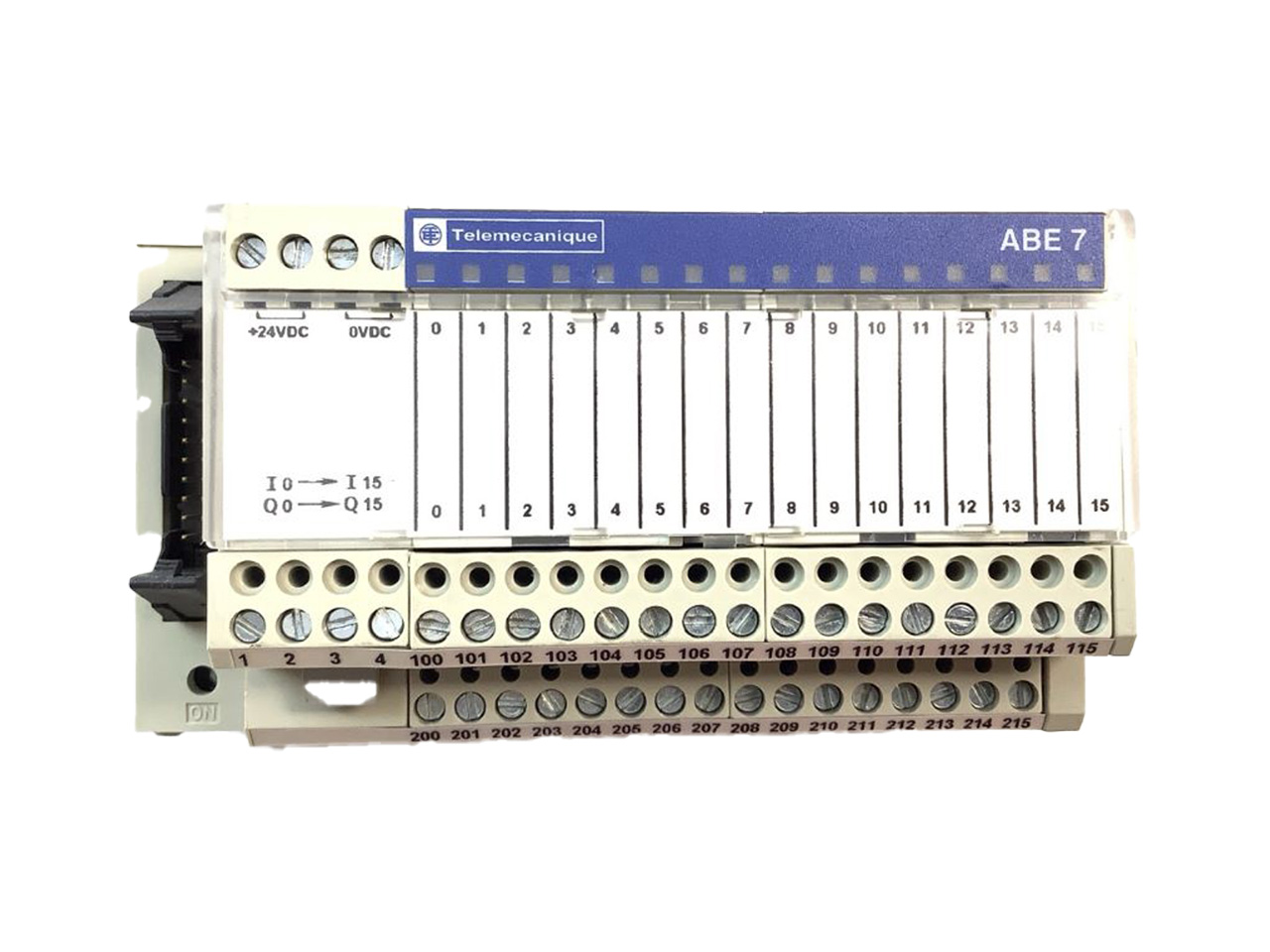

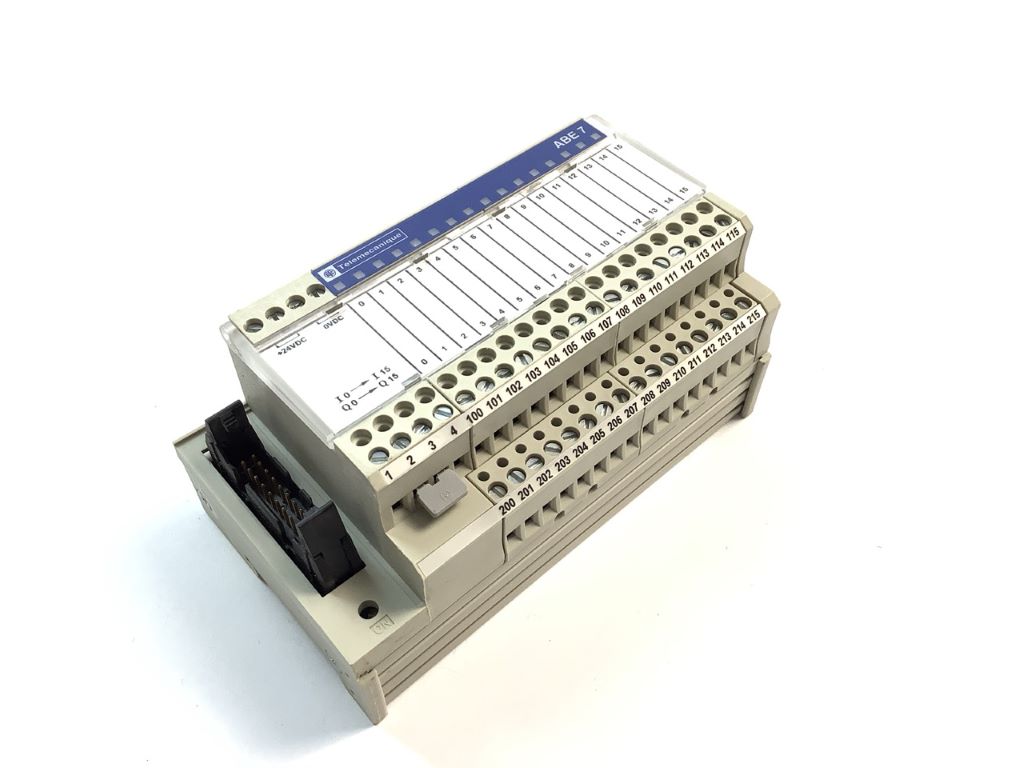

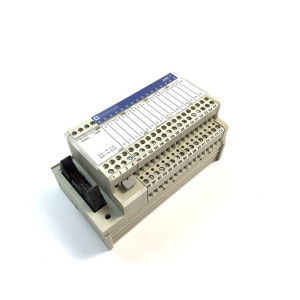

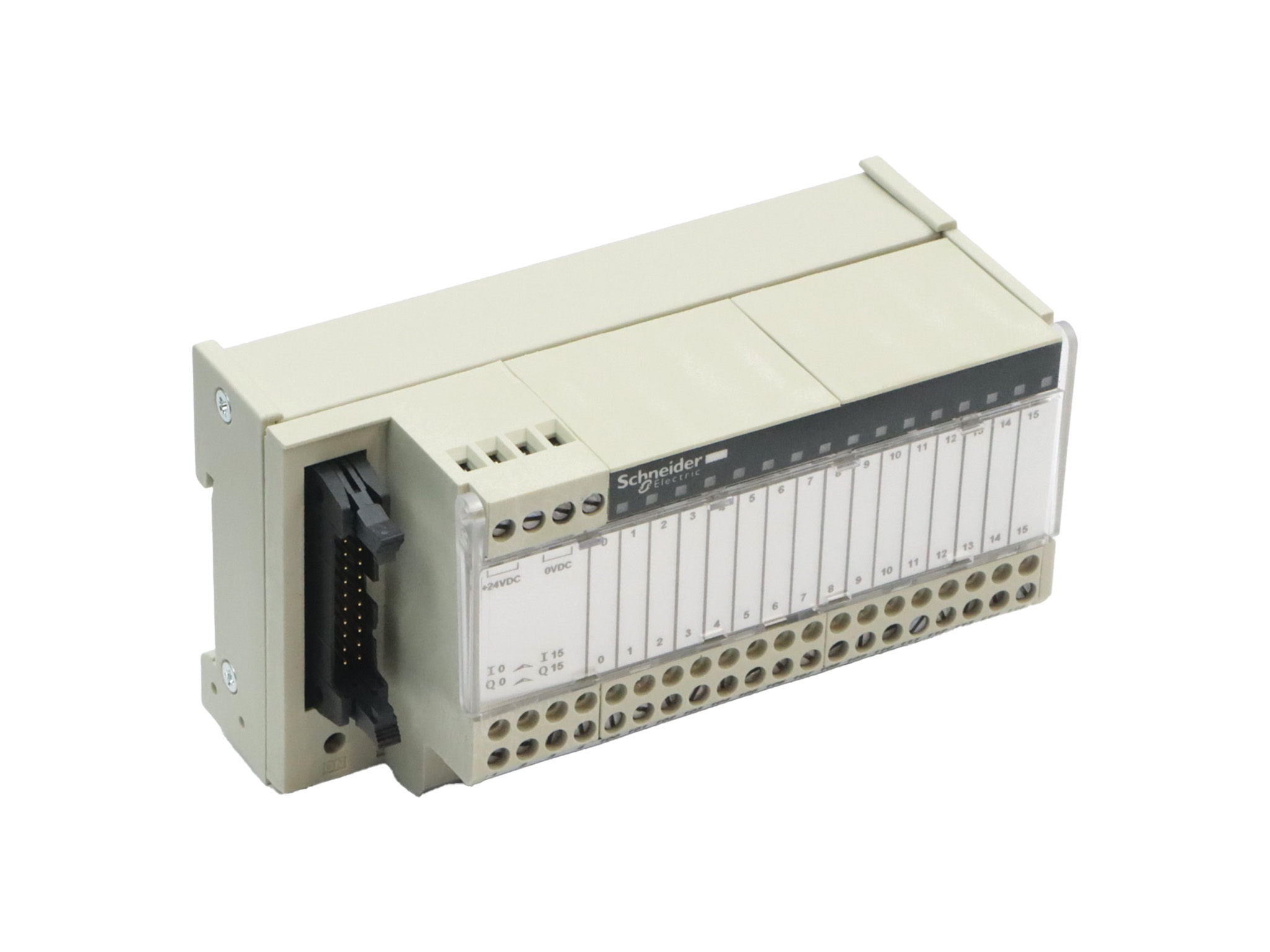

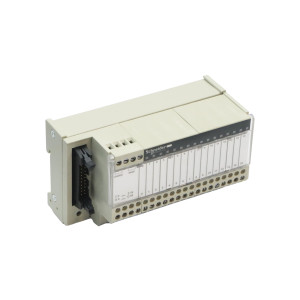

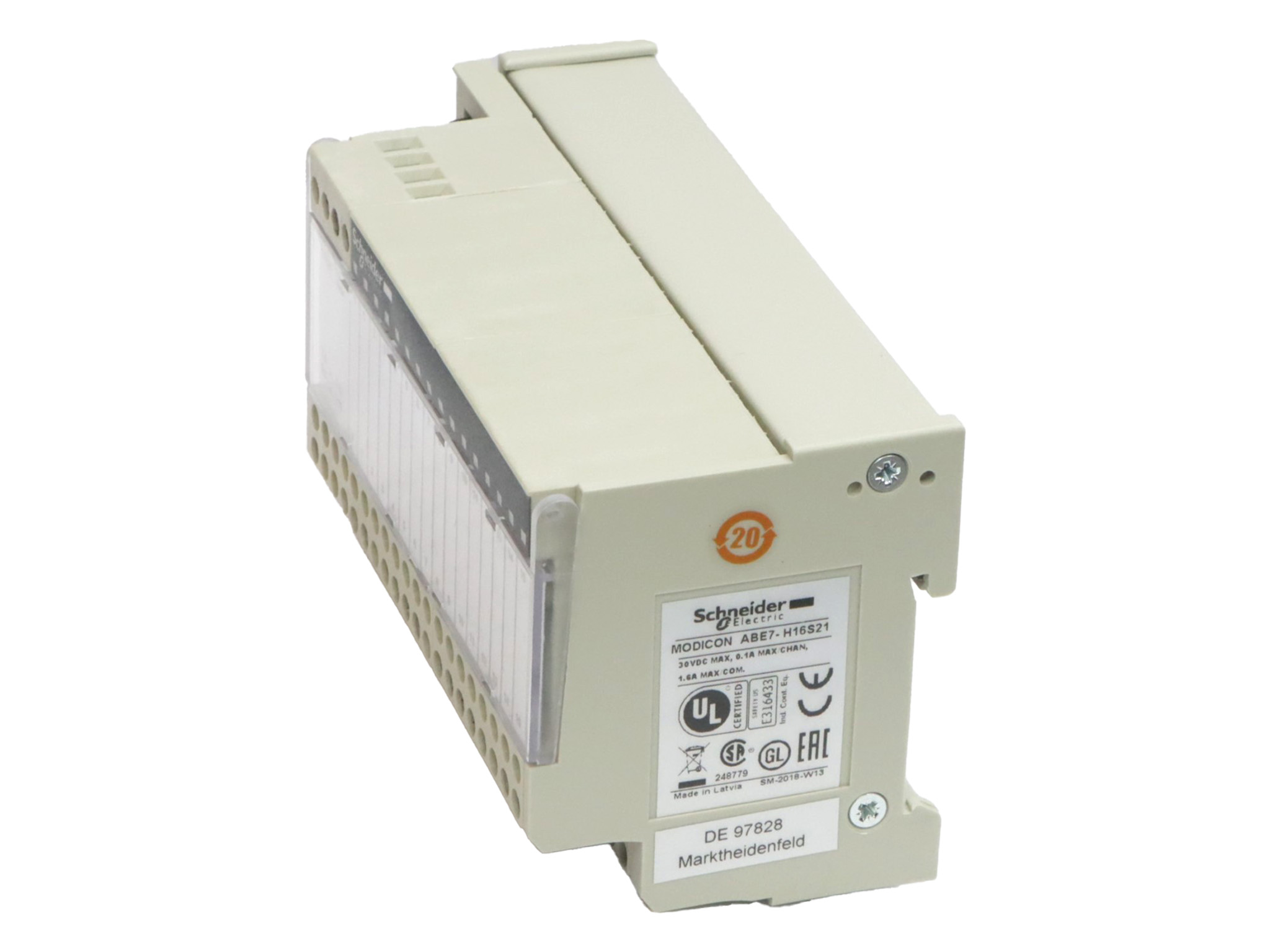

ABE7H16S21 Embase Modicon Telefast Schneider Electric
Label RecQ
garantie 2 ans
Livraison par UPS, FEDEX
Paiement sécurisé

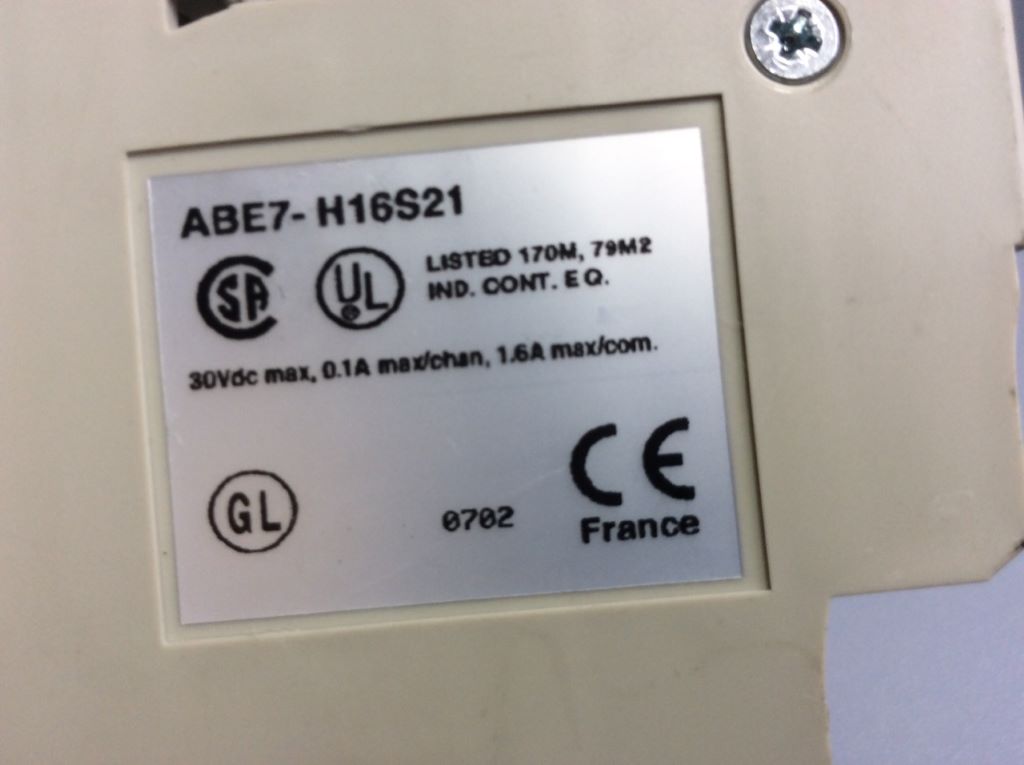

ABE7H16S21 est un composant essentiel de la gamme Modicon ABE7, spécialement conçue pour le système de précâblage Telefast. Cette embase de raccordement passive est conçue pour gérer 16 entrées ou sorties et est équipée d'une indication DEL et d'un isolateur, la rendant idéale pour une multitude d'applications industrielles. Sur le plan technique, l'embase opère avec une tension d'alimentation de 19 à 30 V CC, en accord avec la norme CEI 61131-2. Elle est équipée de canaux ayant chacun deux bornes de raccordement, qui peuvent accueillir des fils de 0,09 à 2,5 mm², qu'ils soient souples avec ou sans embout, ou rigides. L'embase est dotée d'un interrupteur déconnectable par voie et permet la distribution des polarités à 0 V ou 24 V. La sécurité est renforcée grâce à un fusible interne de 2 A pour la protection contre les courts-circuits. Le connecteur est de type HE-10 avec 20 broches et l'embase peut être fixée soit par clips sur un rail DIN symétrique de 35 mm, soit par vis sur une plaque pleine à l'aide d'un kit de fixation. L'embase ABE7H16S21 est certifiée par GL, BV, CSA, UL, DNV et PROS, garantissant sa conformité avec les normes internationales. Elle présente une tension d'isolement de 2000 V et répond à la catégorie d'installation II selon la norme CEI 60664-1. Son niveau de protection IP est IP2x conformément à la norme CEI 60529, et elle résiste à un fil incandescent de 750 °C selon la norme CEI 60695-2-11. Elle est également conforme aux normes relatives à la résistance aux chocs mécaniques, aux vibrations, aux décharges électrostatiques et aux champs rayonnés. L'embase de raccordement ABE7H16S21 est une solution optimale pour simplifier le câblage dans les systèmes d'automatisation, facilitant la connexion et l'adaptation des signaux de commande pour les cartes automates munies de connecteurs de type HE10.
