ABE7R16S210

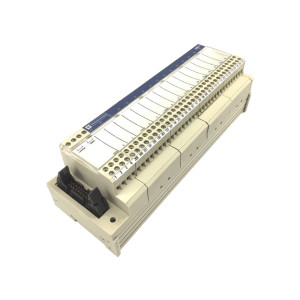

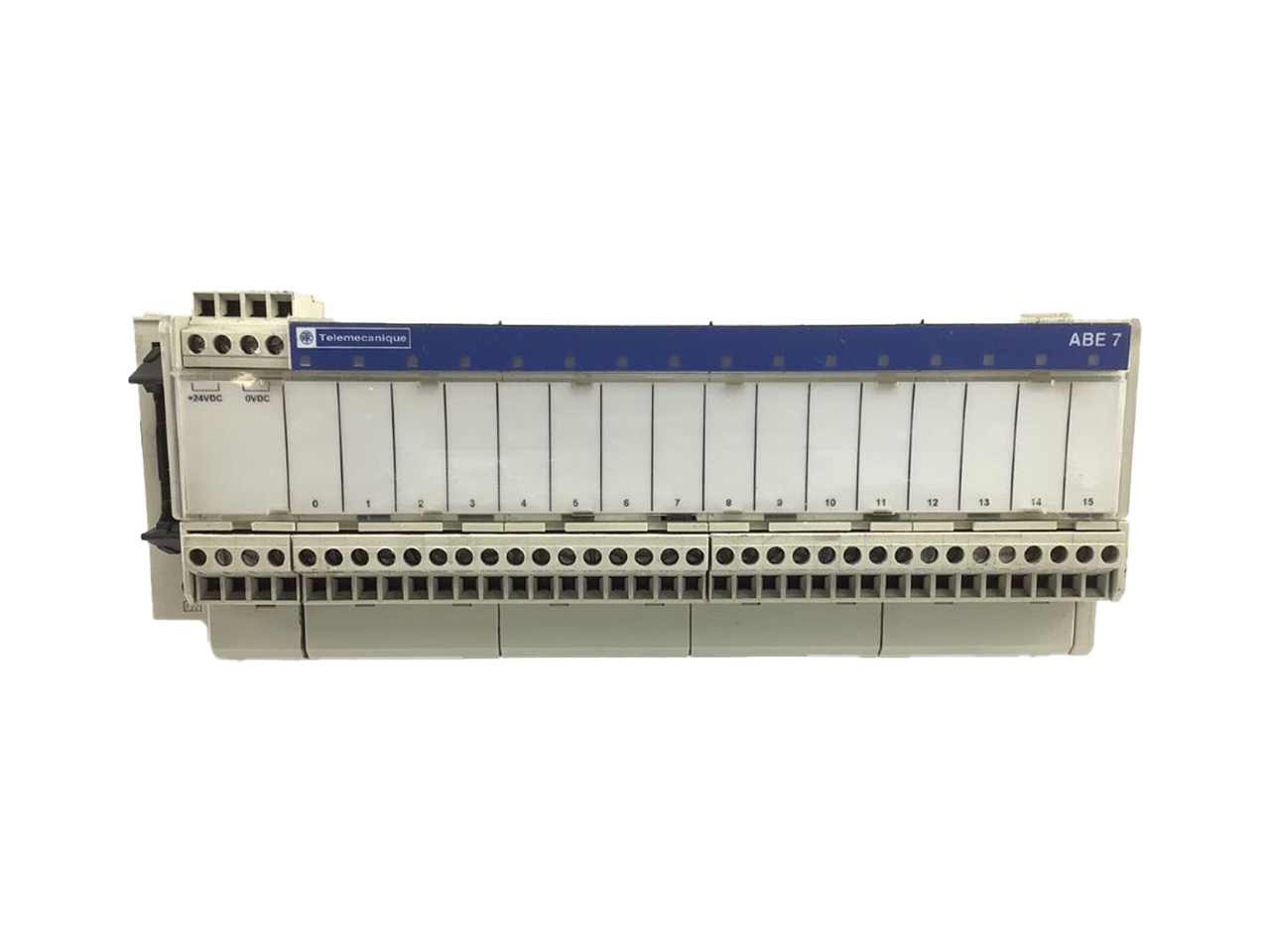

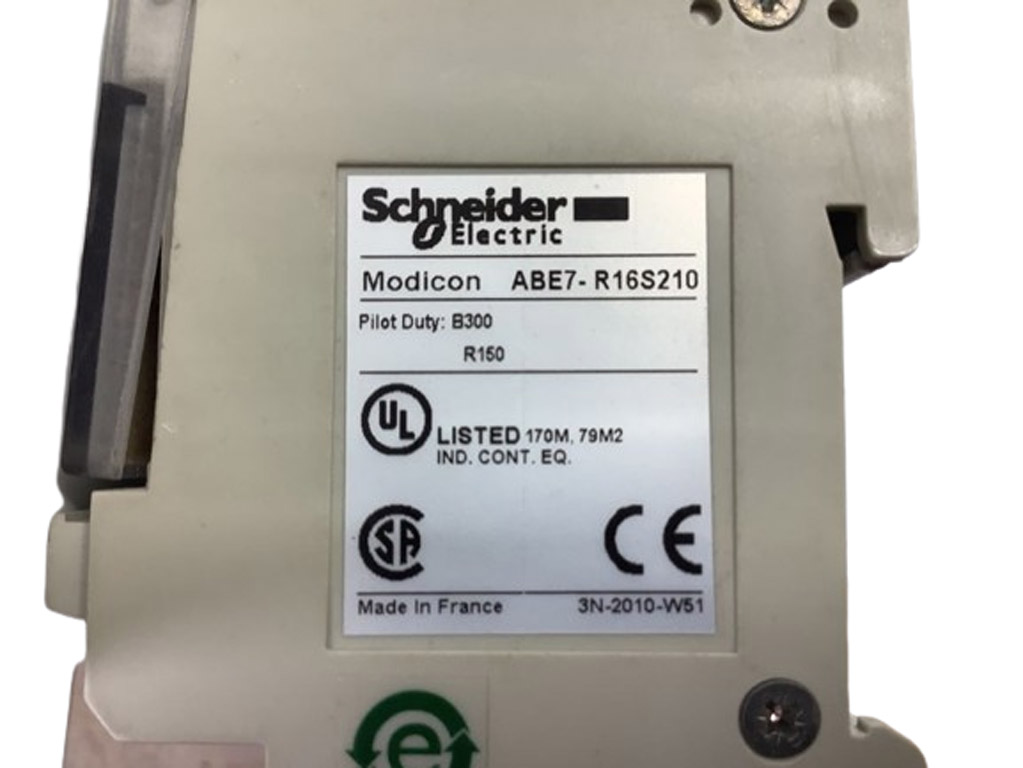

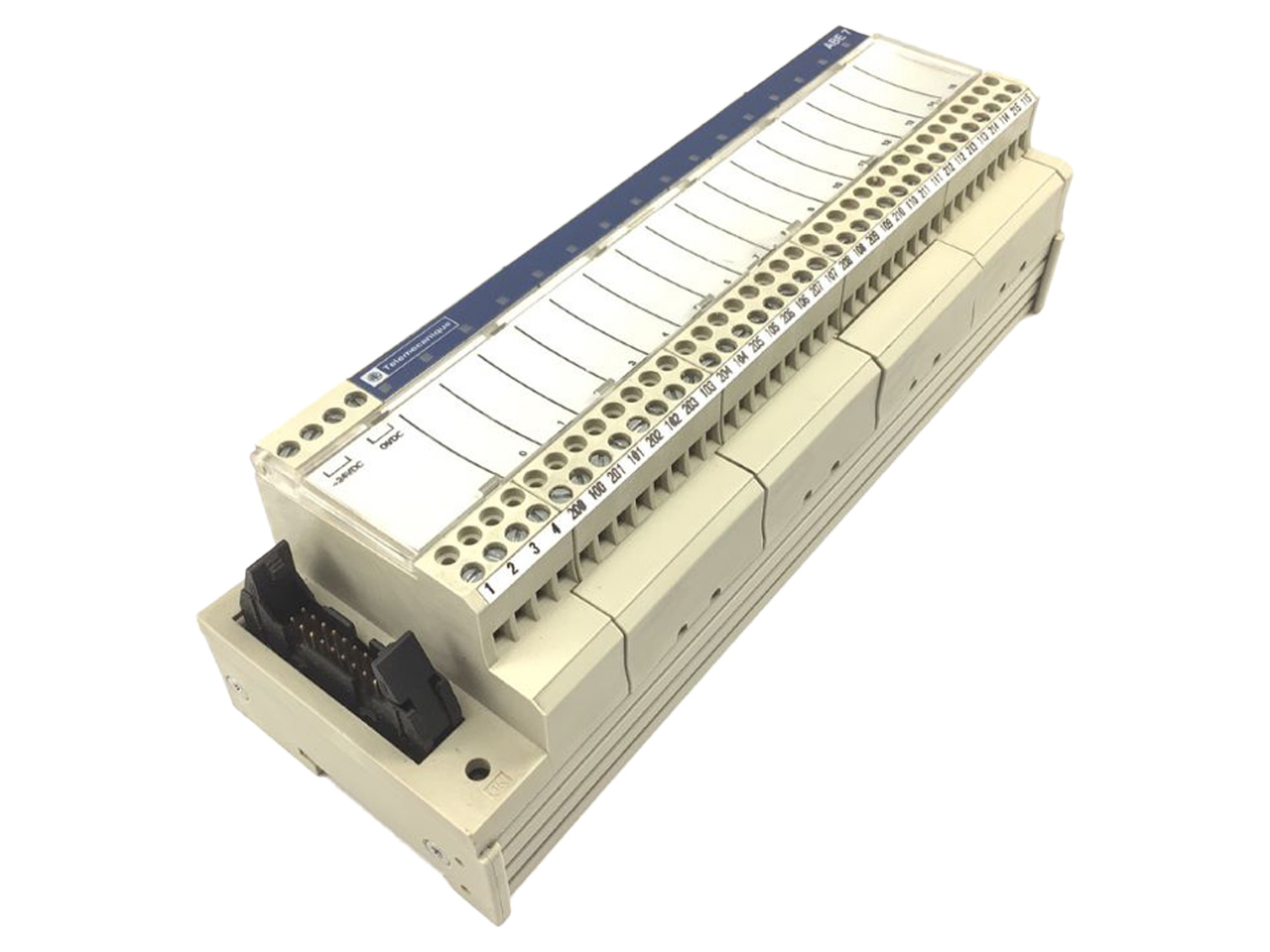

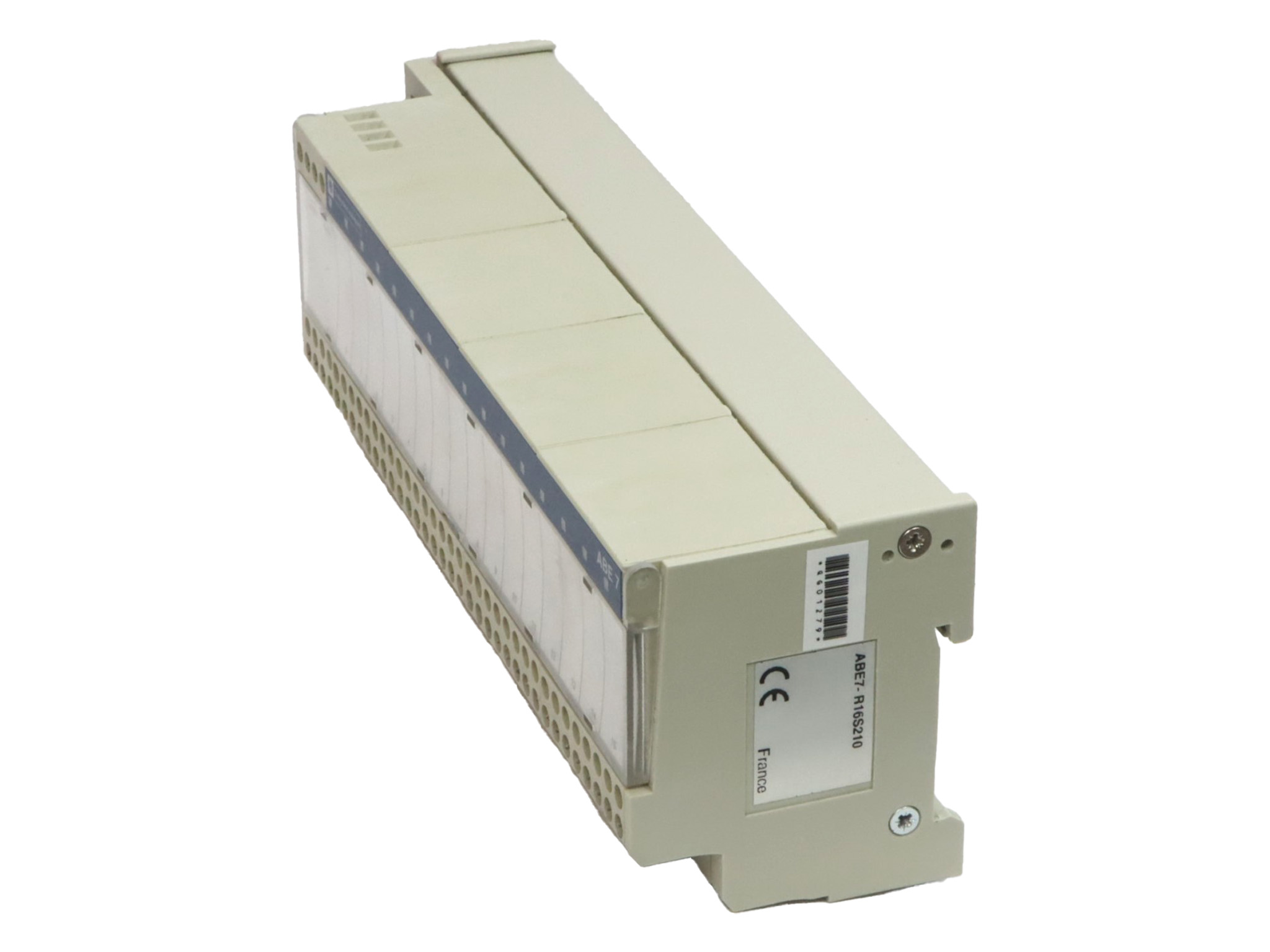

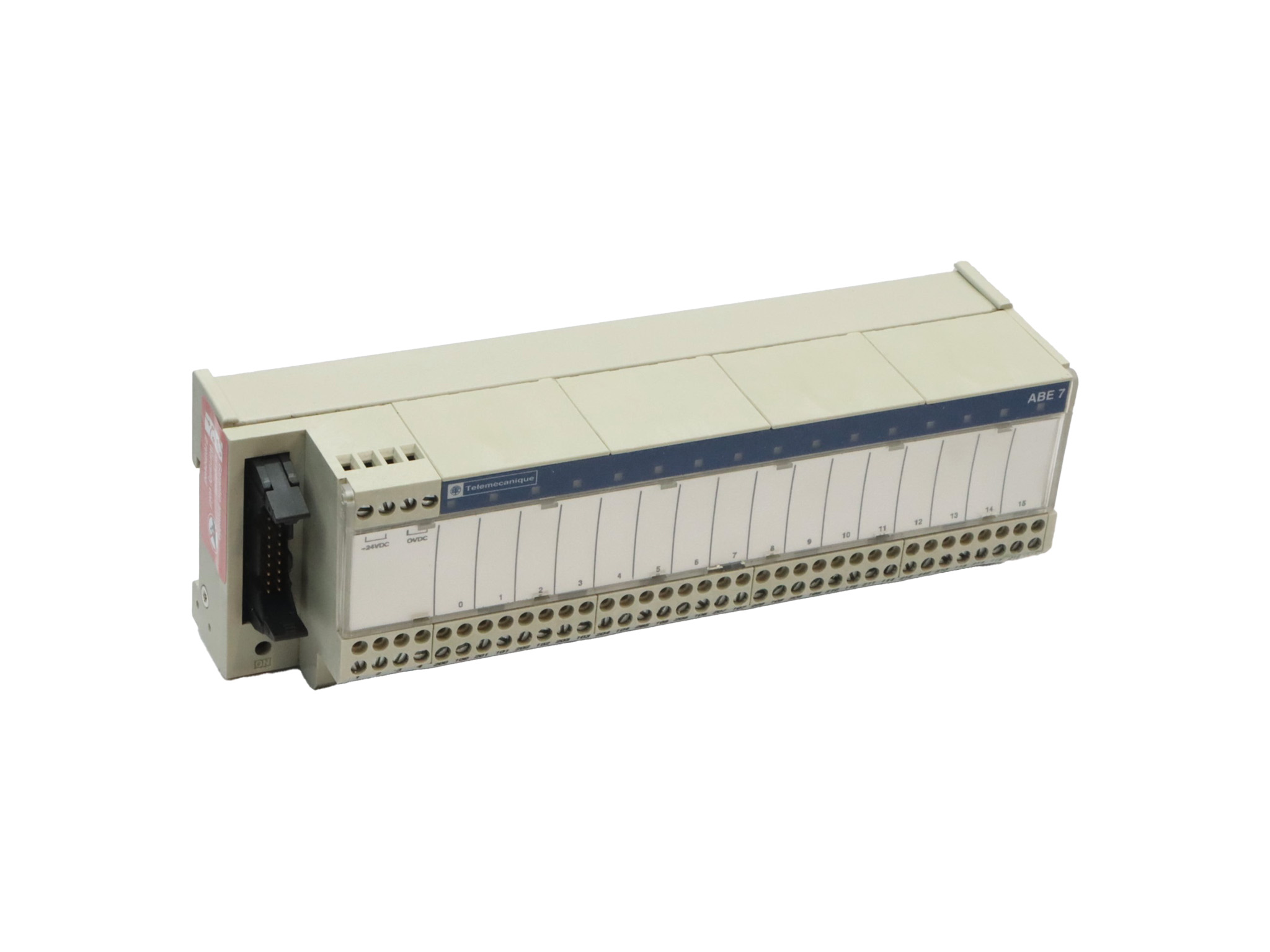

ABE7R16S210 est un produit de la gamme Modicon ABE7 de Schneider Electric. Cette embase relais de sortie électromécanique est conçue pour être utilisée avec le système de précâblage Telefast. Elle dispose de 16 canaux, chacun avec 2 bornes, et fonctionne avec une tension d'alimentation de 24 V CC à l'extrémité de l'automate. Voici les spécifications techniques de l'embase ABE7R16S210 : - Type de bornier : Amovible - Courant maximal par groupe de sorties : 10 A - Courant par voie : 5 A pour l'extrémité du préactionneur - Courant commuté minimum : 10 mA à >= 5 V - Tension de retombée : 2,4 V à 20 °C (extrémité de l'automate) - Fréquence de commutation : <= 0,5 Hz et <= 10 Hz - Réglage du seuil en tension : 19,7 V à 40 °C - Courant de retombée : 1 mA à 20 °C - Puissance dissipée maximale par voie en W : 0,36 W (extrémité de l'automate) - Type et composition des contacts : 1 "F" pour extrémité du préactionneur - Tension de coupure maximale : 250 V CA 50/60 Hz et 30 V CC - Durée de vie électrique : 500000 cycles - Fiabilité électrique : 0,00000001 - Temps de fonctionnement : <= 10 ms pour l'excitation de la bobine et <= 5 ms pour la désexcitation - Durée des rebonds de contact : <= 5 ms - Taux de disponibilité en Hz : 10 Hz sans charge, 0,5 Hz au courant nominal - Endurance mécanique : 20000000 cycles - [Uimp] tension assignée de tenue aux chocs : 2,5 kV - [Ui] tension d'isolement : 2000 V - Catégorie d'installation : II - Couple de serrage : 0,6 N.m avec tournevis plat Ø 3,5 mm Les normes et certifications comprennent : - Certifications du produit : GL, CSA, DNV, UL, EAC - Degré de protection IP : IP2x - Tenue diélectrique : 2000 V - Tenue au fil incandescent : 750 °C, temps d’extinction <30 s - Résistance aux champs rayonnés : 10 V/m (26 MHz…1 GHz) - Tenue aux transitoires rapides : 2 kV L'embase ABE7R16S210 est idéale pour diverses applications industrielles, notamment pour optimiser le câblage des systèmes d'automatisation et améliorer la connexion et l'adaptation des signaux de commande.
