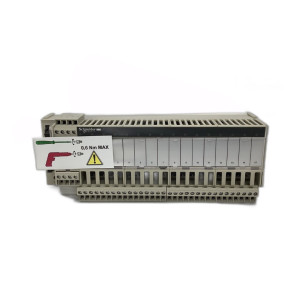

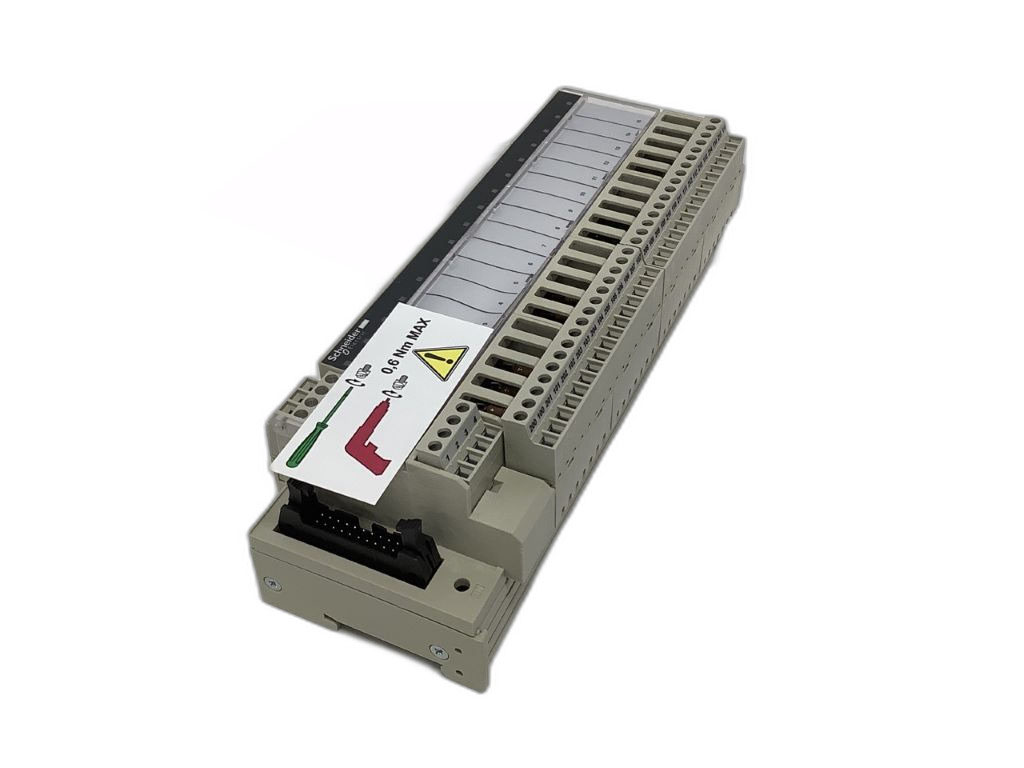

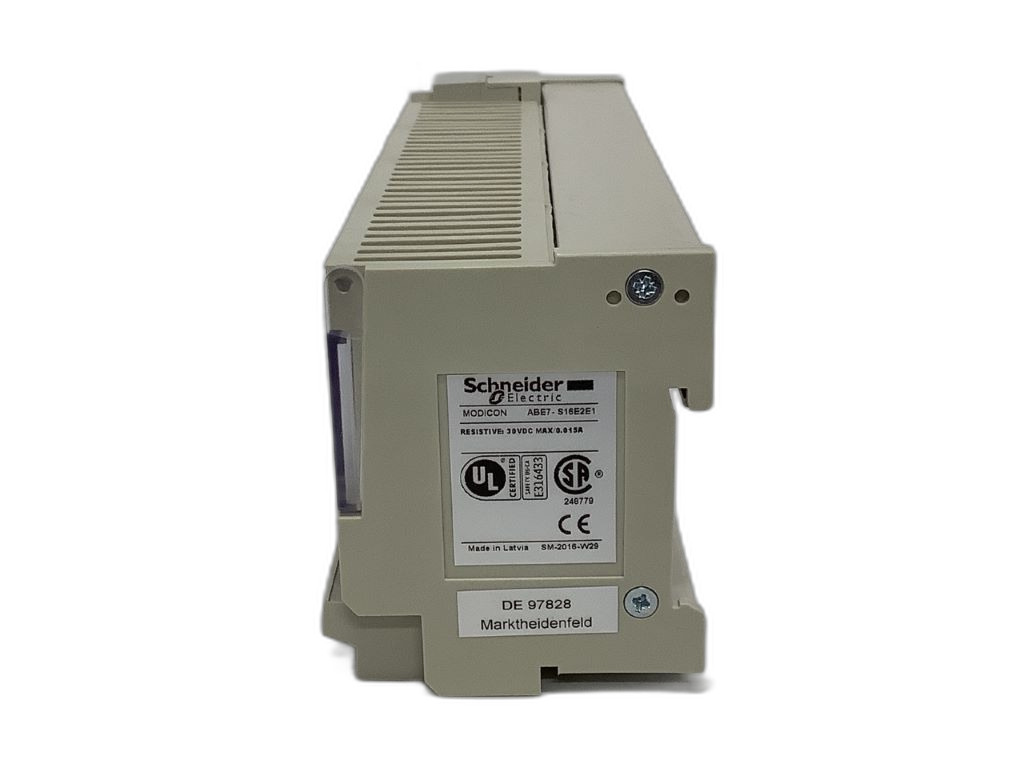

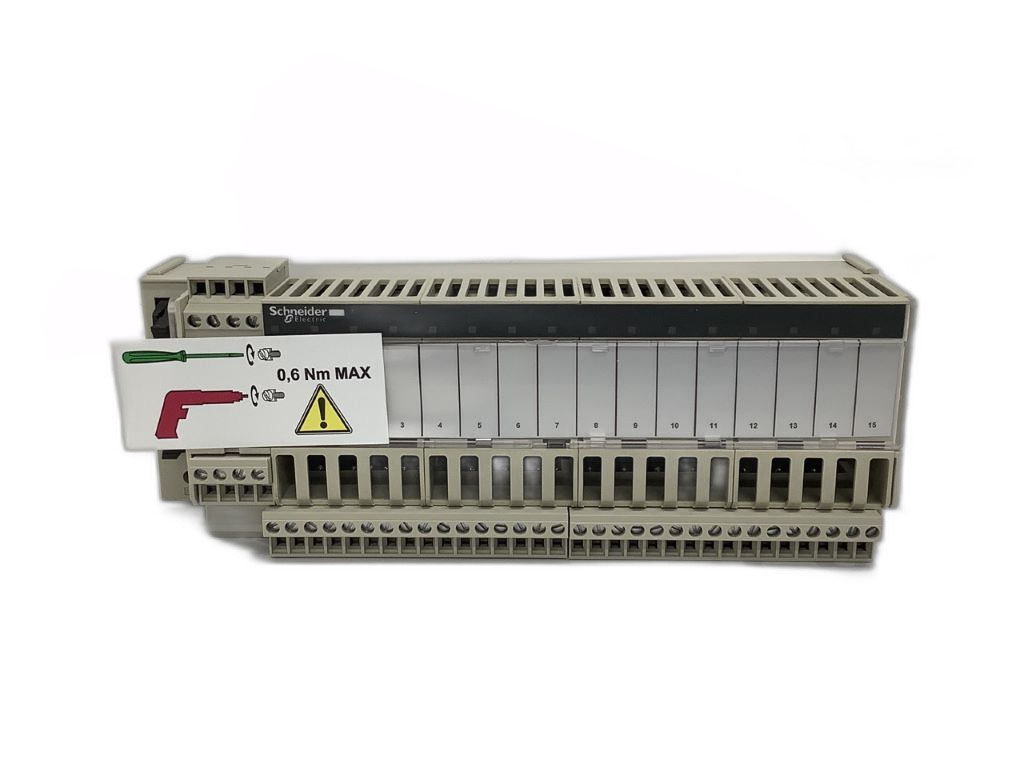

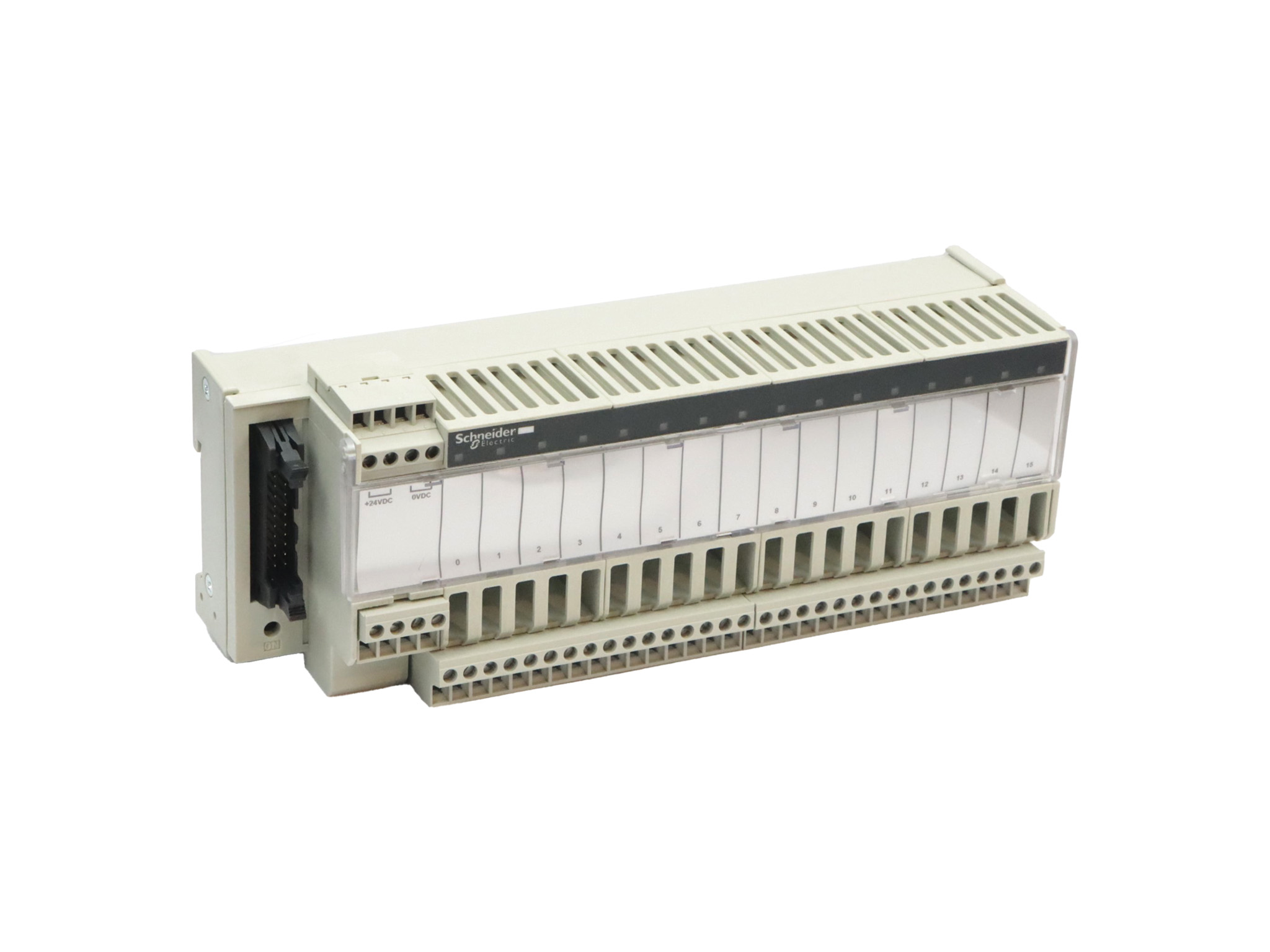

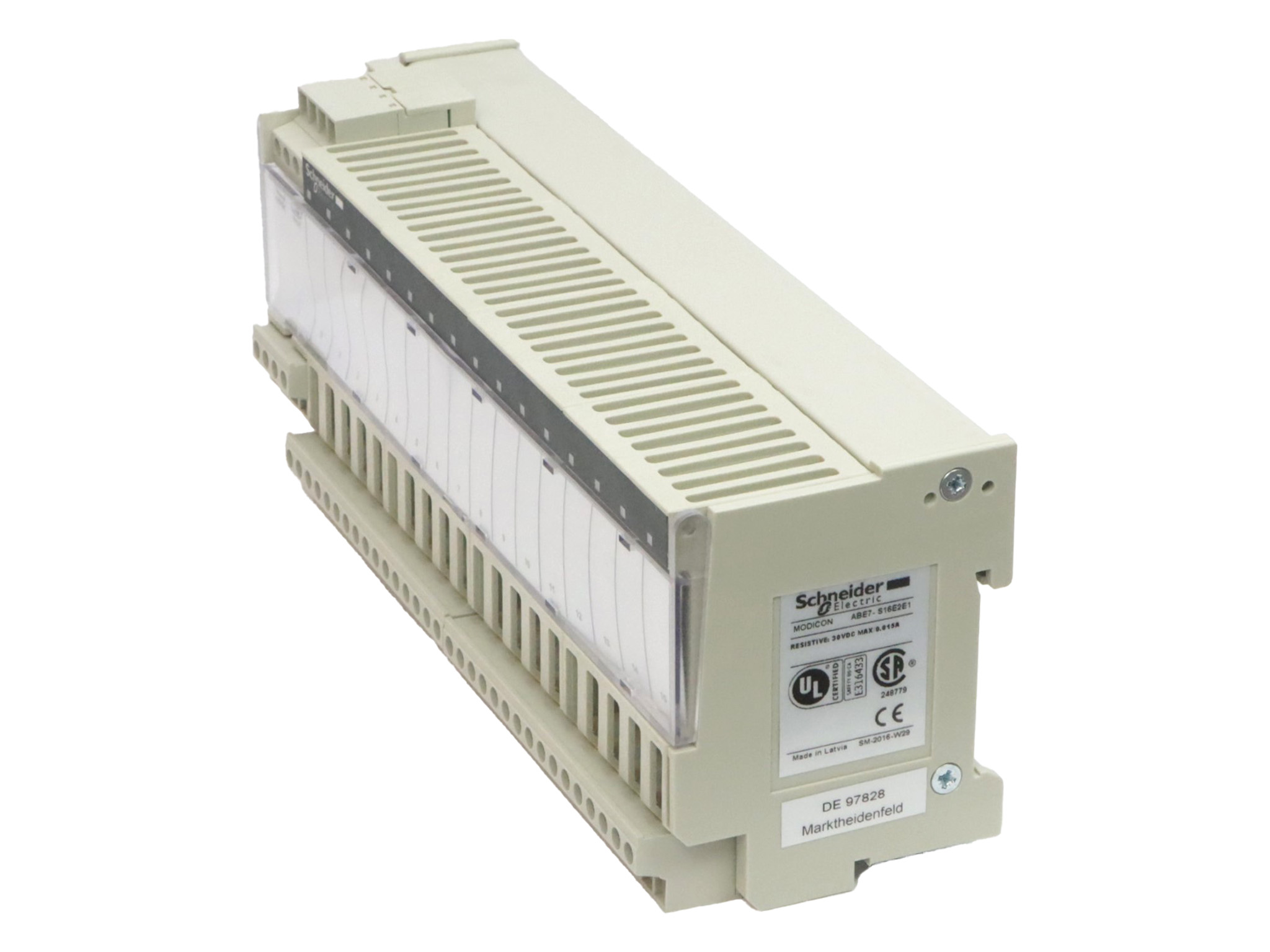

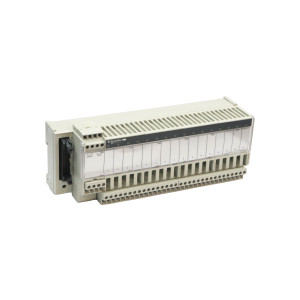

ABE7S16E2E1

ABE7S16E2E1 est un produit de la gamme Modicon ABE7 de Schneider Electric, spécifiquement conçu comme une embase pour relais de sortie statique soudé. Elle est capable de gérer 16 entrées avec une tension d'alimentation de 48 V CC côté capteur. Chaque canal est compatible avec des bornes de type vis pour des fils de 0,09 à 2,5 mm², ce qui permet une grande adaptabilité pour divers besoins de câblage. Ce produit présente des caractéristiques électriques et électroniques notables, avec une tension d'alimentation de 24 V CC côté automate et de 48 V CC côté capteur. La tension d'alimentation doit respecter les limites de 19 à 30 V CC conformément à la norme CEI 61131-2. Une isolation efficace entre l'automate et la pièce de fonctionnement est assurée, et l'embase est munie d'un fusible interne de 1 A à fusion rapide. Le courant par voie est de 0,013 A, avec un courant commuté maximum de 15 mA et un minimum de 1 mA. Les temps de réponse sont rapides, inférieurs à 0,05 ms pour le passage de l'état 0 à l'état 1 et inférieurs à 0,4 ms pour le passage de l'état 1 à 0. En termes de conformité aux normes, l'embase ABE7S16E2E1 respecte la norme CEI 61131-2 Type 2 et est conçue pour résister à une tension de tenue aux chocs de 2,5 kV selon la CEI 60947-1. La tension d'isolement est de 2000 V, et le produit est classé en catégorie d'installation II d'après la CEI 60664-1. Il offre une protection de niveau IP2x selon la CEI 60529 et a une résistance au fil incandescent de 750 °C conformément à la CEI 60695-2-11. Sa robustesse est renforcée par sa résistance aux chocs mécaniques, aux vibrations, aux décharges électrostatiques, aux champs rayonnés et aux transitoires rapides, et il est certifié par des organismes tels que CSA, UL, DNV, GL et EAC. Les embases de la gamme Modicon ABE7 sont couramment utilisées dans des applications industrielles pour optimiser le raccordement et la gestion des signaux d'entrée et de sortie entre les capteurs/actionneurs et les automates programmables.
