BMXART0814

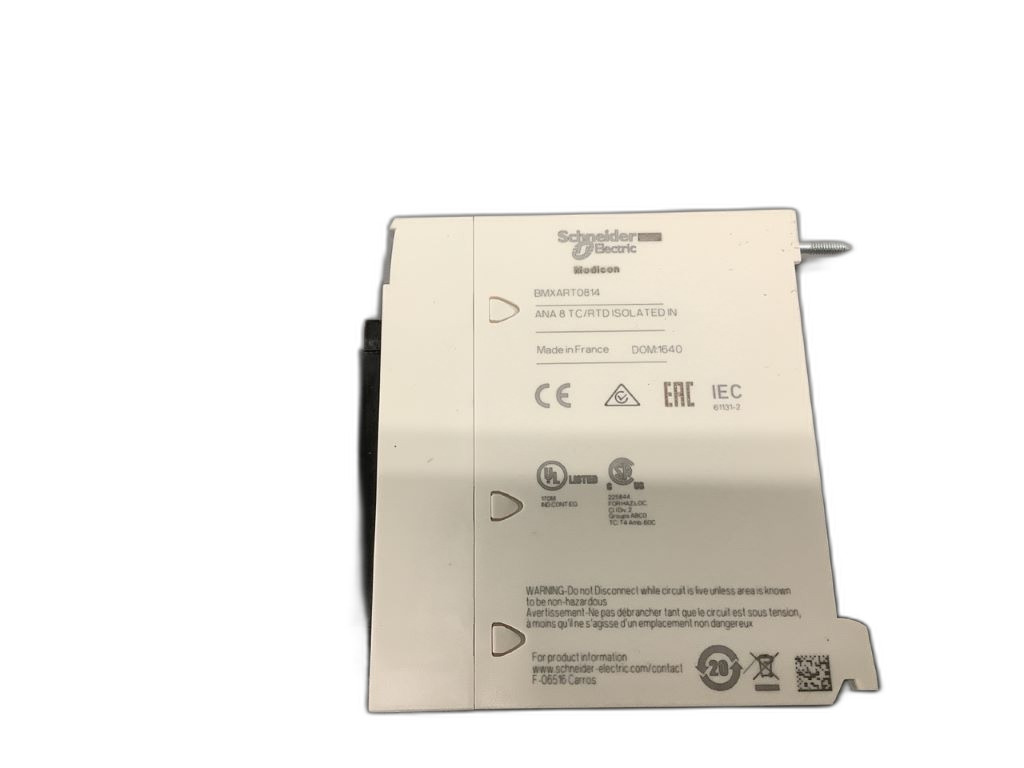

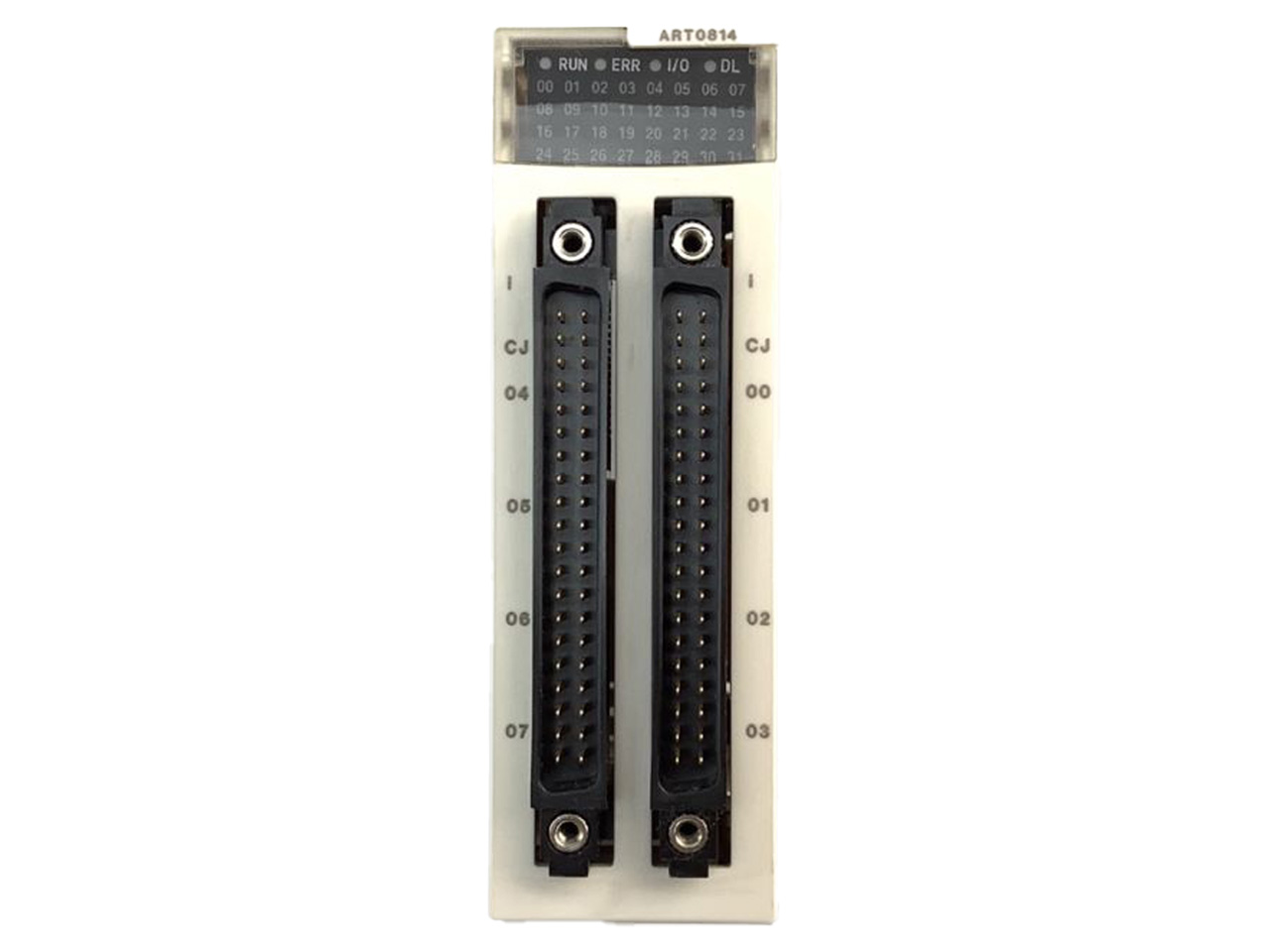

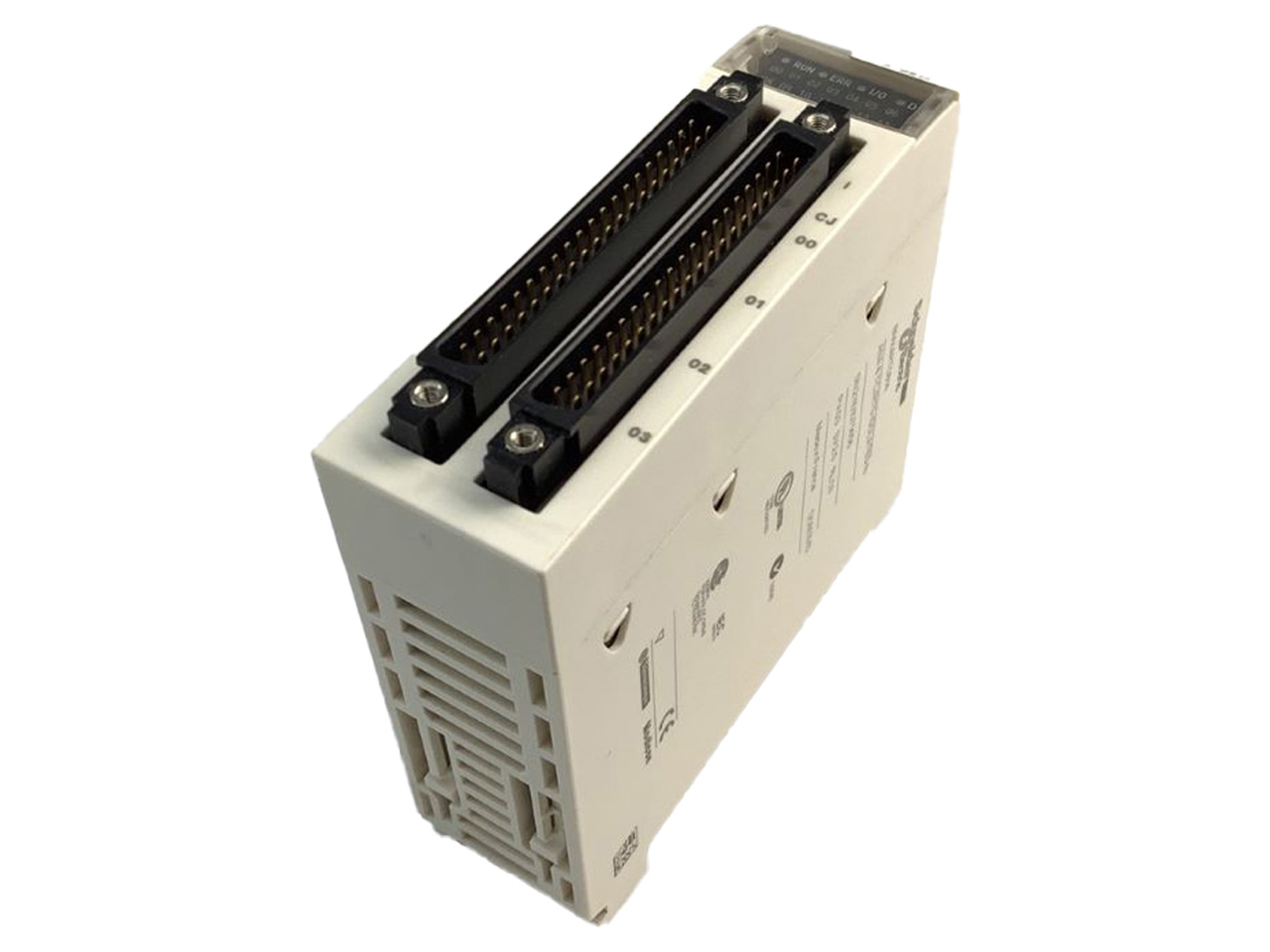

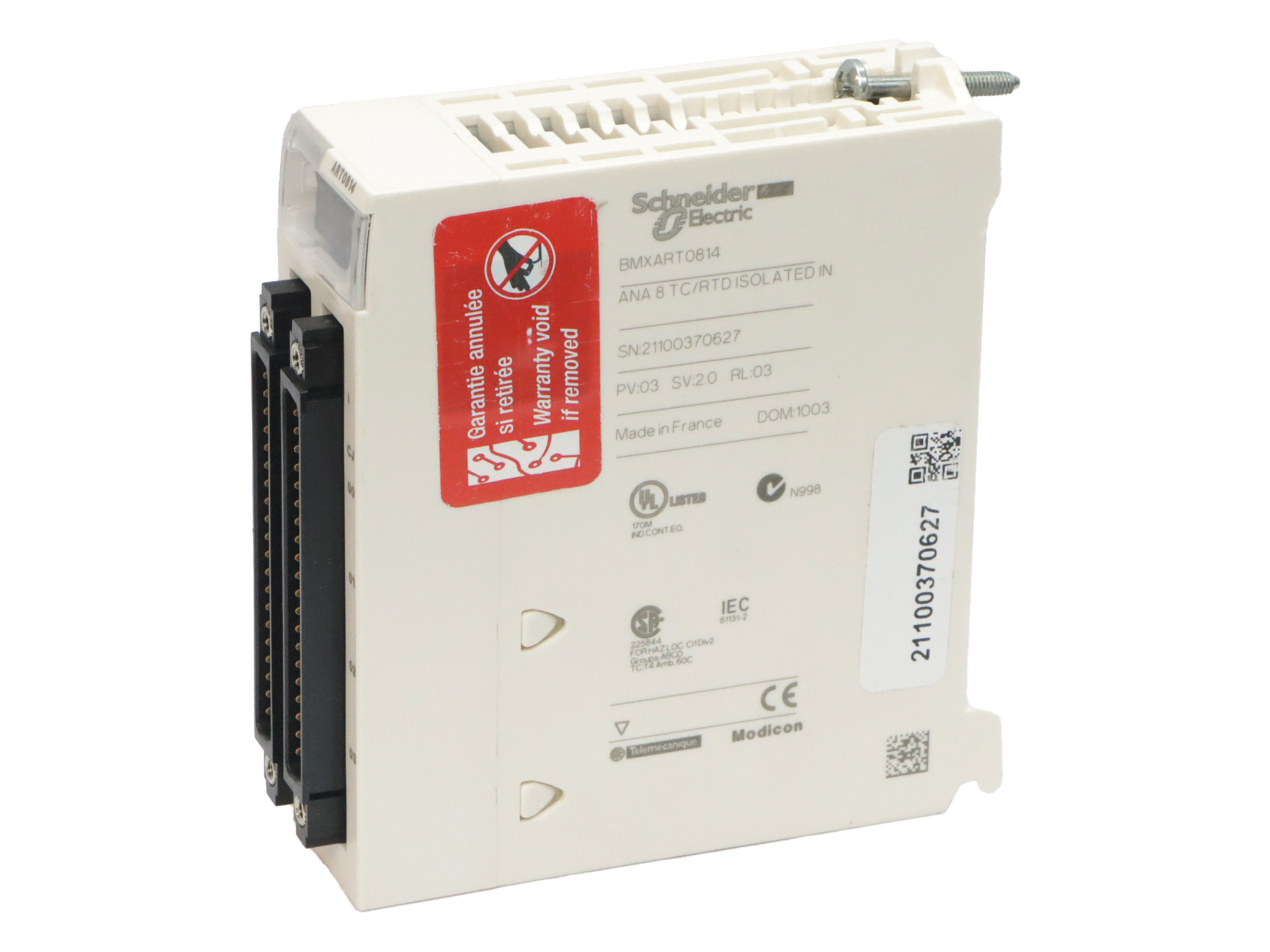

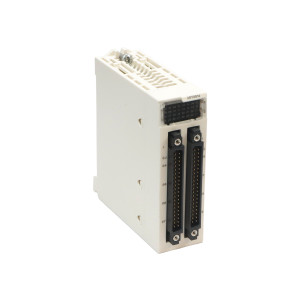

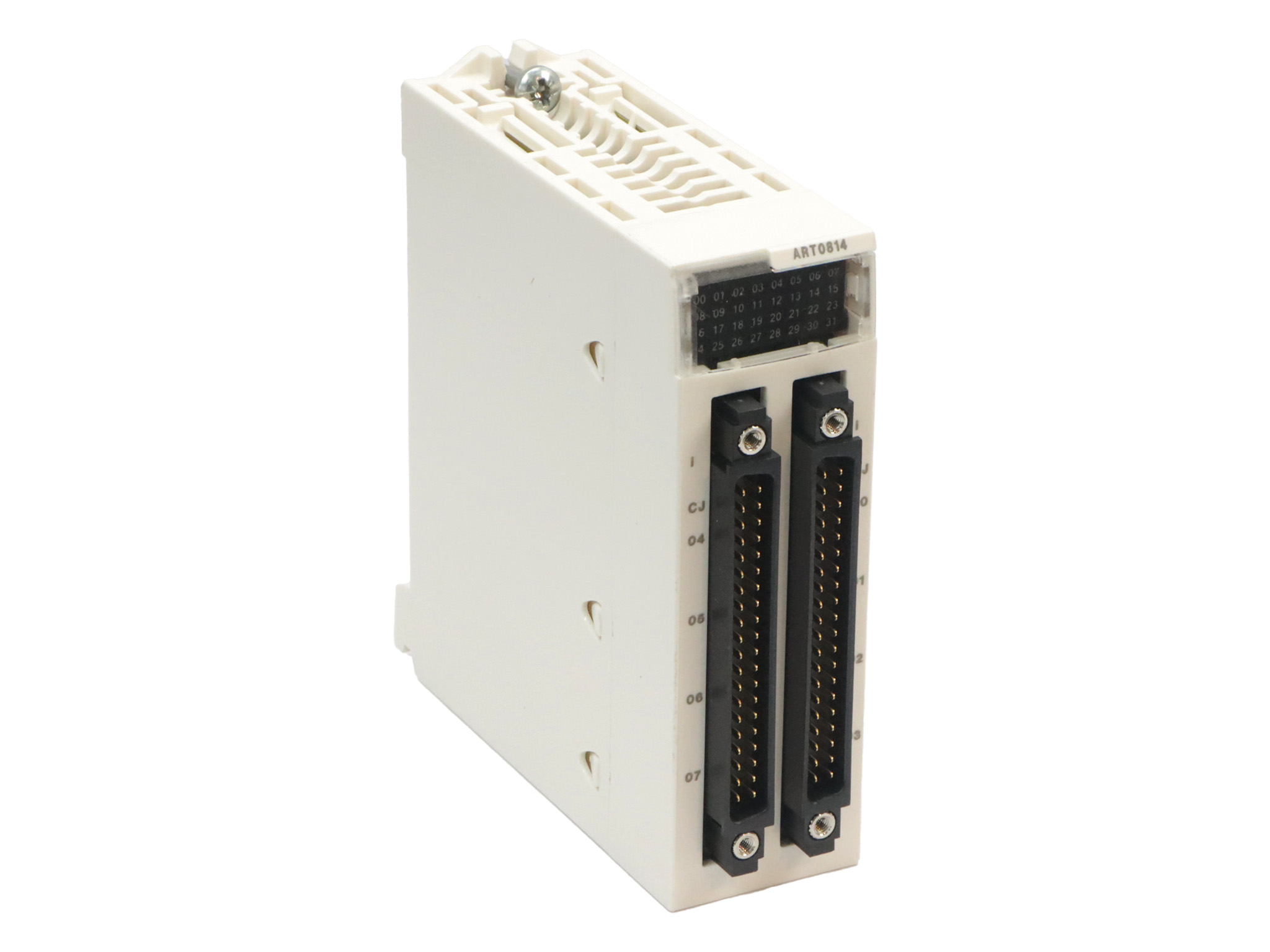

BMXART0814 – Module d’entrées analogiques thermocouples pour Modicon X80
Le BMXART0814 est un module 8 entrées analogiques isolées destiné aux systèmes Modicon M340 et M580, dans le cadre de la gamme Modicon X80. Ce module se démarque par sa capacité à lire des signaux thermocouples avec une très grande précision, tout en assurant un traitement fiable et sécurisé des données analogiques dans les environnements industriels les plus exigeants.
Caractéristiques techniques du BMXART0814
- 8 entrées analogiques isolées pour thermocouples
- Résolution : 15 bits + signe, conversion Sigma-Delta 16 bits
- Signal d’entrée :
- Plages de tension : ±1,28 V / ±640 mV / ±320 mV / ±160 mV / ±80 mV / ±40 mV
- Plages température :
- Pt100 : -200…+850 °C
- Thermocouples type B : +130…+1820 °C
- Consommation : 1,04 W à 24 V DC
- Temps de cycle :
- Thermocouple : 200 ms
- Sonde de température : 400 ms
- Isolation entre canaux + rejet mode commun : 120 dB à 50/60 Hz
- Rejet différentiel : 60 dB à 50/60 Hz
- Compensation de jonction froide : externe via PT100
- Indice de protection : IP20
- Normes : CEI 61131-2, UL, CSA, EAC, RCM, CE, Merchant Navy
- Certifications environnementales : 3C3 / 3C4 – EN/CEI 60721-3-3
Pourquoi choisir le BMXART0814 ?
Le BMXART0814 est parfaitement adapté pour les applications critiques en mesure de température, notamment dans les secteurs :
- Pharmaceutique
- Chimique
- Agroalimentaire
Sa précision de mesure, sa fiabilité en conditions industrielles sévères et sa large compatibilité avec les capteurs thermocouples garantissent des données fiables, essentielles à la qualité de vos produits et à la sécurité de vos processus.
Questions fréquentes – BMXART0814 Schneider
À quoi sert le module BMXART0814 ?
Il permet de connecter jusqu’à 8 capteurs thermocouples ou sondes PT100, afin de mesurer des températures avec une grande précision dans vos applications industrielles.
Quelles sont les plages de mesure prises en charge ?
Selon le capteur utilisé :
- PT100 : -200 à +850 °C
- Thermocouple type B : +130 à +1820 °C
Et plusieurs plages de tension pour signaux faibles.
Est-il isolé électriquement ?
Oui, il offre une isolation entre les canaux et le système, avec un rejet de mode commun de 120 dB, assurant la stabilité des mesures même en environnement bruyant.
Quelle est la compatibilité avec les automates Schneider ?
Le module est conçu pour fonctionner avec les automates programmables Modicon M340 et M580, via la plateforme Modicon X80.
Le module est-il certifié pour l’industrie ?
Oui, il répond à de nombreuses normes industrielles et environnementales (CE, UL, CSA, EAC, EN/CEI 60721-3-3), ce qui le rend fiable et conforme aux réglementations internationales.
