HMIG5U

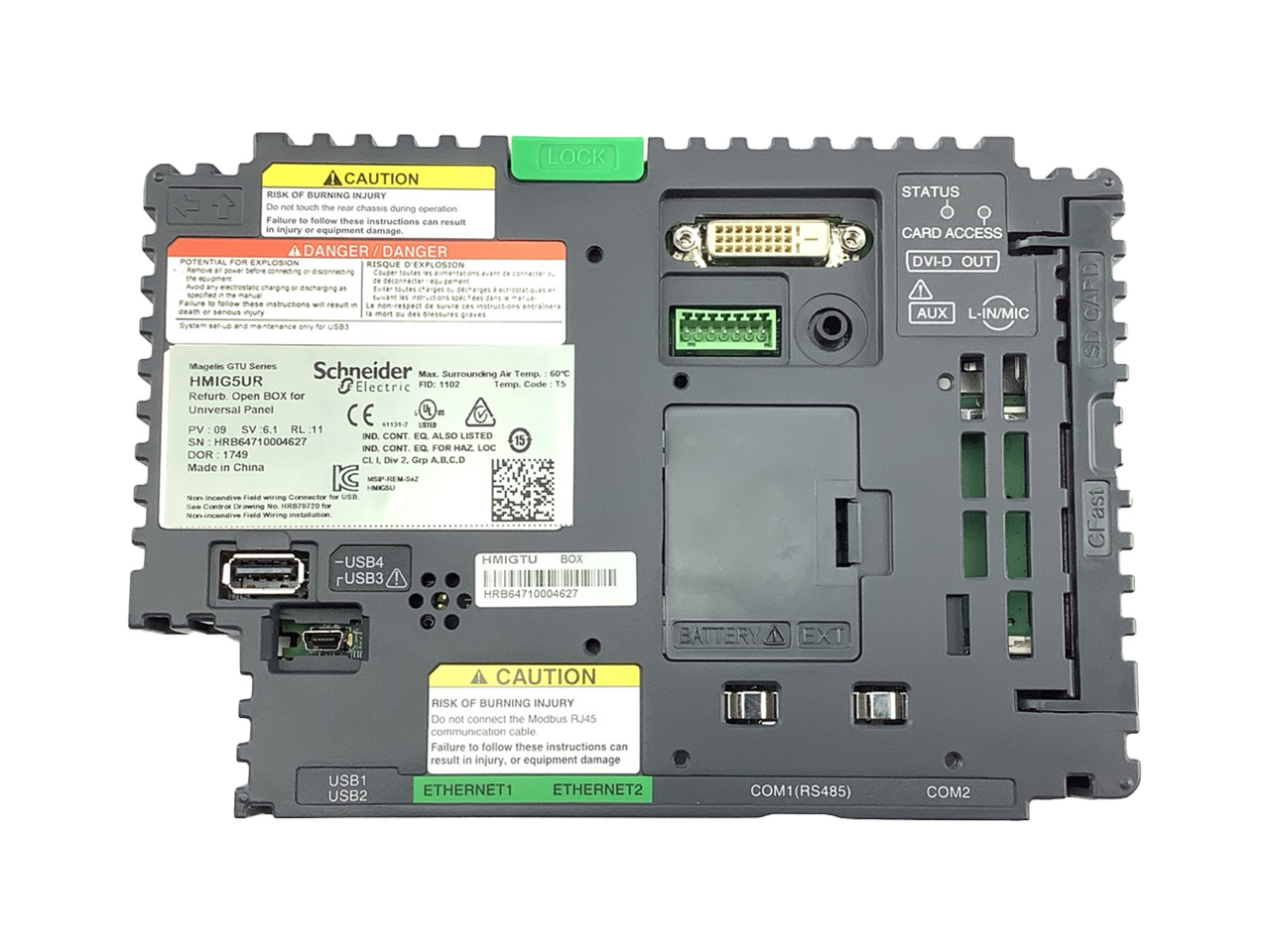

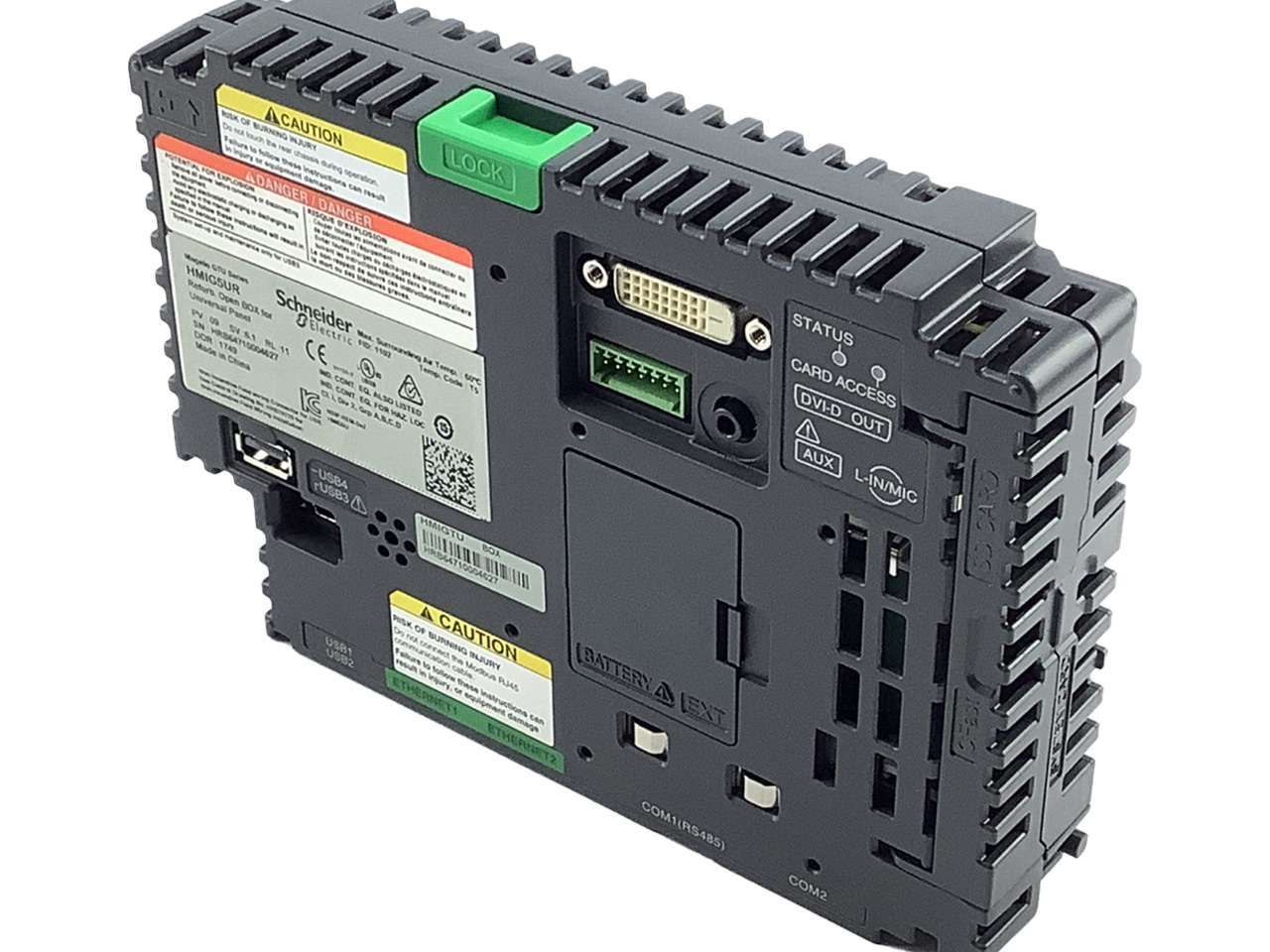

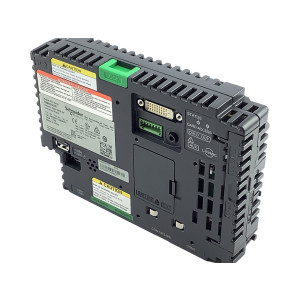

HMIG5U de la gamme Magelis GTU et est une unité de base Open Box pour écran tactile HMIDT, conçue pour améliorer l'interface utilisateur dans des applications industrielles. Elle est compatible avec la même gamme et fonctionne avec une tension d'alimentation de 12 à 24 V CC. L'HMIG5U dispose de multiples ports pour une connectivité étendue, y compris deux ports Ethernet TCP/IP, une liaison série COM1 RJ45 RS485, et une liaison série COM2 SUB-D 9 RS232C/RS422/RS485, tous avec des taux de transmission de 110 à 115200 bit/s. D'autres ports incluent un port auxiliaire, un port d'extension pour carte bus de terrain, un port USB 2.0 mini B, un port vidéo DVI-D, une entrée microphone mini-jack, et trois ports USB 2.0 de type A. L'unité fonctionne sous Windows Embedded 7 et inclut un ensemble de logiciels préinstallés pour une utilisation immédiate. Elle est équipée d'un processeur Intel X86 à 1.3 GHz, d'une carte CFAST de 16 Go pour le stockage, et de 512 Ko de NVRAM ainsi que de 2 Go de RAM pour la mémoire. Ses dimensions sont de 188 mm de largeur et 131 mm de hauteur, pour un poids de 0,9 kg. L'HMIG5U est conforme aux normes CSA C22.2 No 142, ANSI/ISA 12-12-01, UL 508, Classe I Division 2 CSA C22.2 No 213, et CEI 61132-2, et peut opérer dans une plage de températures de 0 à 60 °C. Il est également conçu pour résister aux vibrations selon EN/CEI 61131-2 et fonctionner jusqu'à une altitude de 2000 m sans perte de performance.
