HMIGK5310

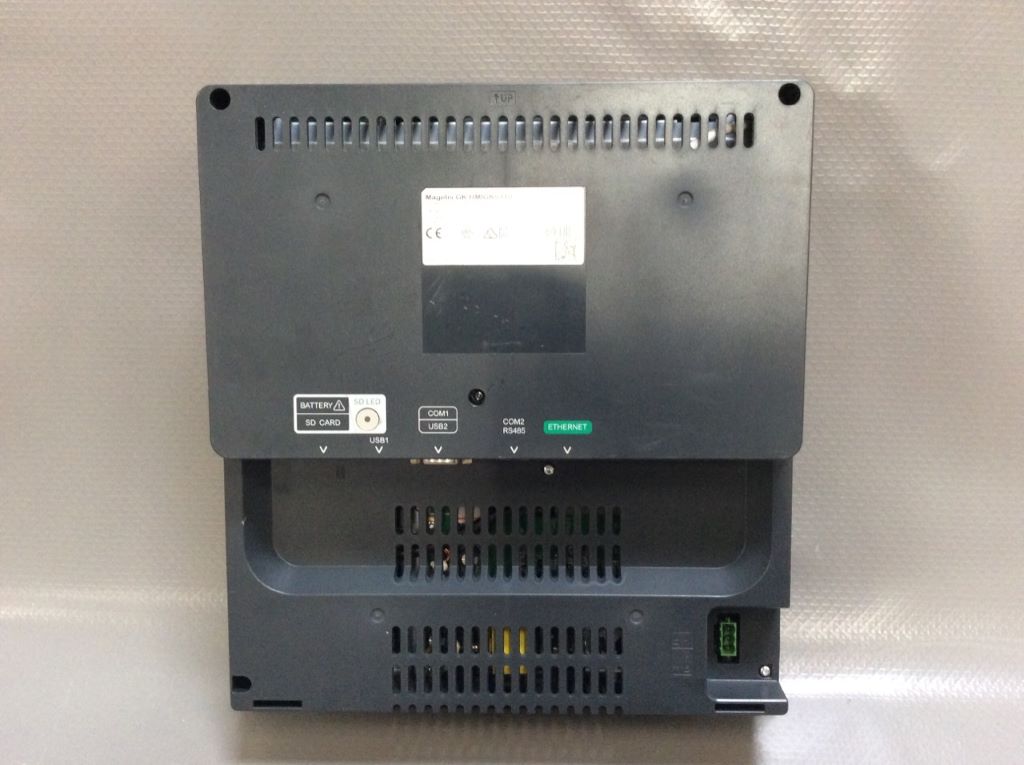

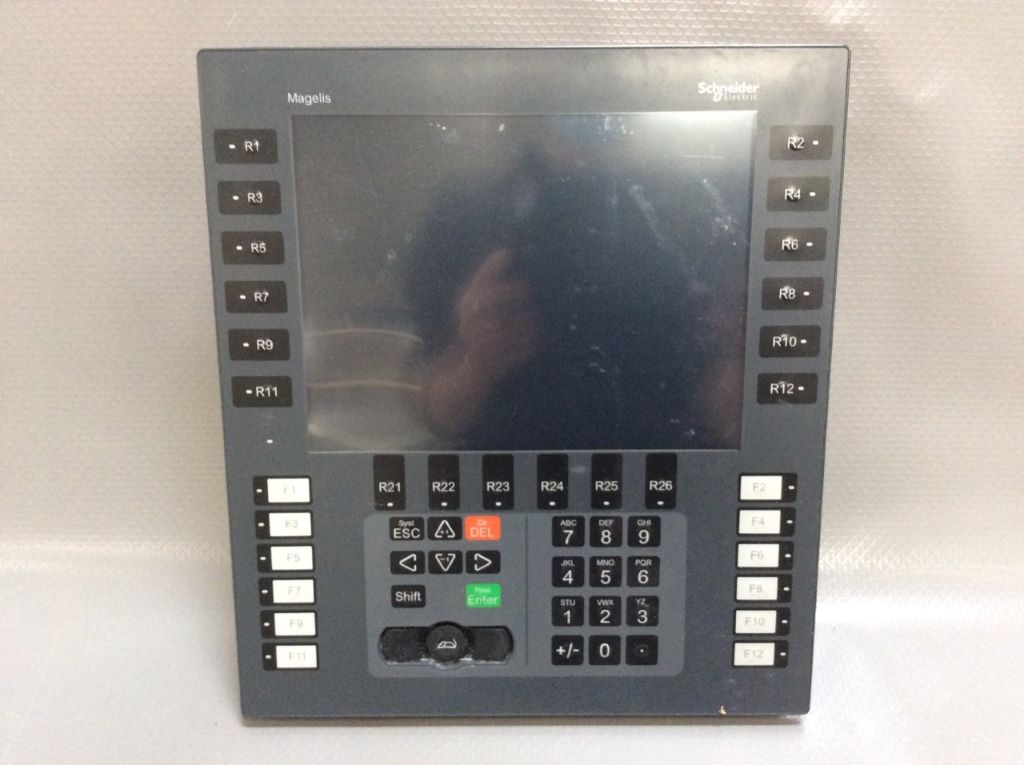

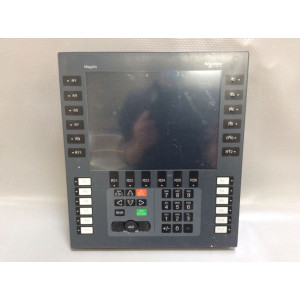

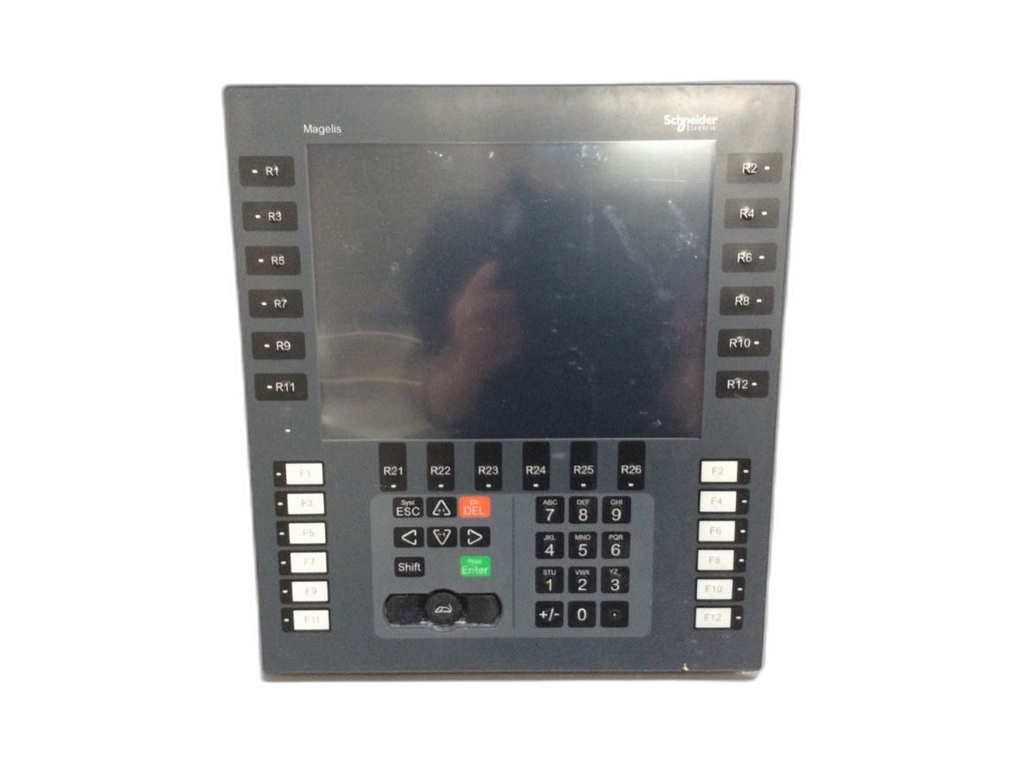

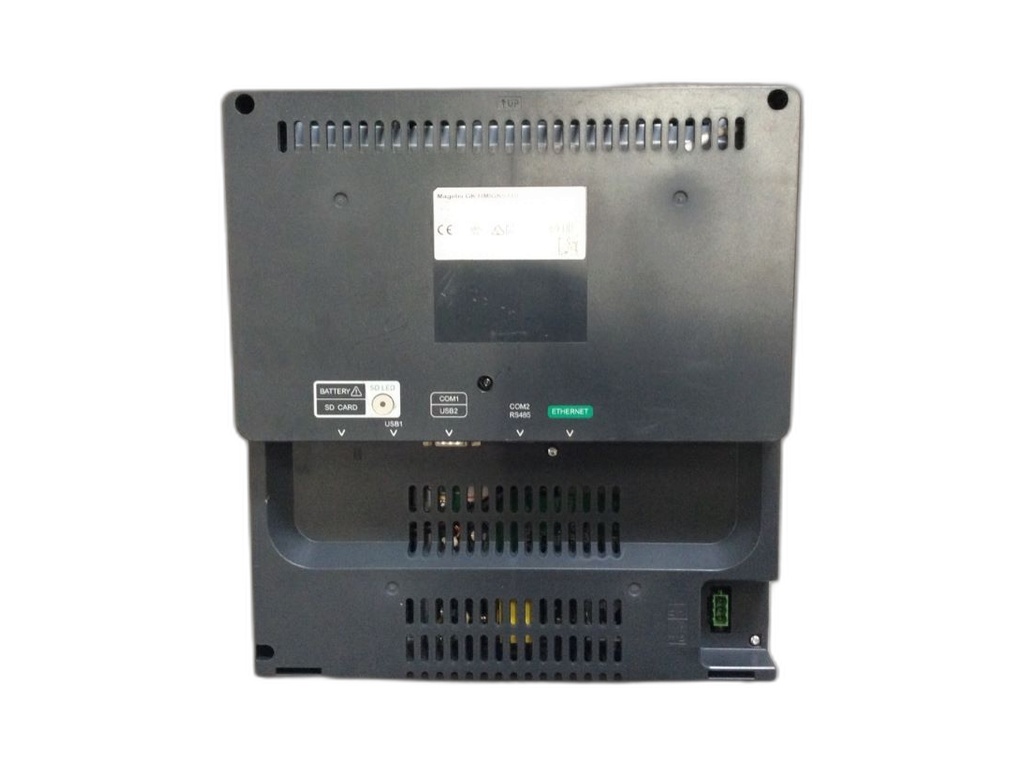

Le HMIGK5310 est un terminal opérateur IHM tactile à clavier de la gamme Schneider Electric Magelis Harmony GK, conçu pour le pilotage et la supervision d'automatismes industriels en environnement sévère. Son écran LCD TFT couleur de 10,4 pouces offre une résolution VGA de 640 x 480 pixels, 65536 couleurs, 16 niveaux de luminosité réglables et une durée de vie de rétroéclairage de 50 000 heures, avec une zone tactile analogique 1024 x 1024 points. L'interface utilisateur associe un écran tactile et un clavier industriel complet : 18 touches de fonction dynamiques avec LED, 12 touches de fonction statiques avec LED et étiquettes, 12 touches alphanumériques, 8 touches de service et un pointeur de souris industriel, pour une exploitation précise même avec des gants. Côté connectique, le terminal embarque un port Ethernet TCP/IP 10BASE-T/100BASE-TX, une liaison série RS232C (COM1, SUB-D 9 points), une liaison RS485 (COM2, RJ45 jusqu'à 187,5 kbit/s compatible Siemens MPI), deux ports USB 2.0 (type A maître et mini-B) et un lecteur de carte SD/SDHC jusqu'à 32 Go. La mémoire applicative de 128 Mo EPROM flash et la SRAM de 512 Ko avec sauvegarde par pile au lithium permettent de stocker pages, recettes et historiques, avec horodateur intégré. La programmation et la configuration se font avec le logiciel Vijeo Designer, avec des protocoles de communication téléchargeables : Modbus, Modbus TCP, Modbus Plus, FIPWAY, Uni-TE ainsi que Mitsubishi Melsec, Omron Sysmac, Rockwell Allen-Bradley et Siemens Simatic. Alimenté en 24 V CC (plage 19,2 à 28,8 V), pour une consommation d'environ 11,4 W et un courant d'appel de 30 A, il est monté en encastré avec 12 clips à ressort dans une découpe de 285 x 309 mm, pour des dimensions hors tout de 296 x 332 x 76 mm et une masse de 3,3 kg. La façade en alliage d'aluminium assure une protection IP65 et NEMA 4X en face avant, avec un indice IP20 à l'arrière et une plage de fonctionnement de 0 à 55 °C. Référence adaptée aux machines complexes, machines-outils CNC, lignes agroalimentaires et process pharmaceutiques, elle constitue également une solution de remplacement ou de migration pour les installations équipées de terminaux XBTGK, avec correspondance directe dans le catalogue Schneider Electric. Ce terminal est proposé comme pièce de rechange IHM pour la maintenance, la réparation et le rétrofit de vos équipements d'automatisation, avec code EAN 3606480992094 et code douanier 85371010.
