LC1F500
Schneider Electric
TeSys
Tesys Lc1F
Contacteur LC1F500 TeSys F 3 pôles 500 A AC-3 sans bobine Schneider Electric
Label RecQ
Garantie 2 ans
Transporteurs express
Paiement sécurisé
Contacteur LC1F500 TeSys F 3 pôles 500 A AC-3 sans bobine Schneider Electric

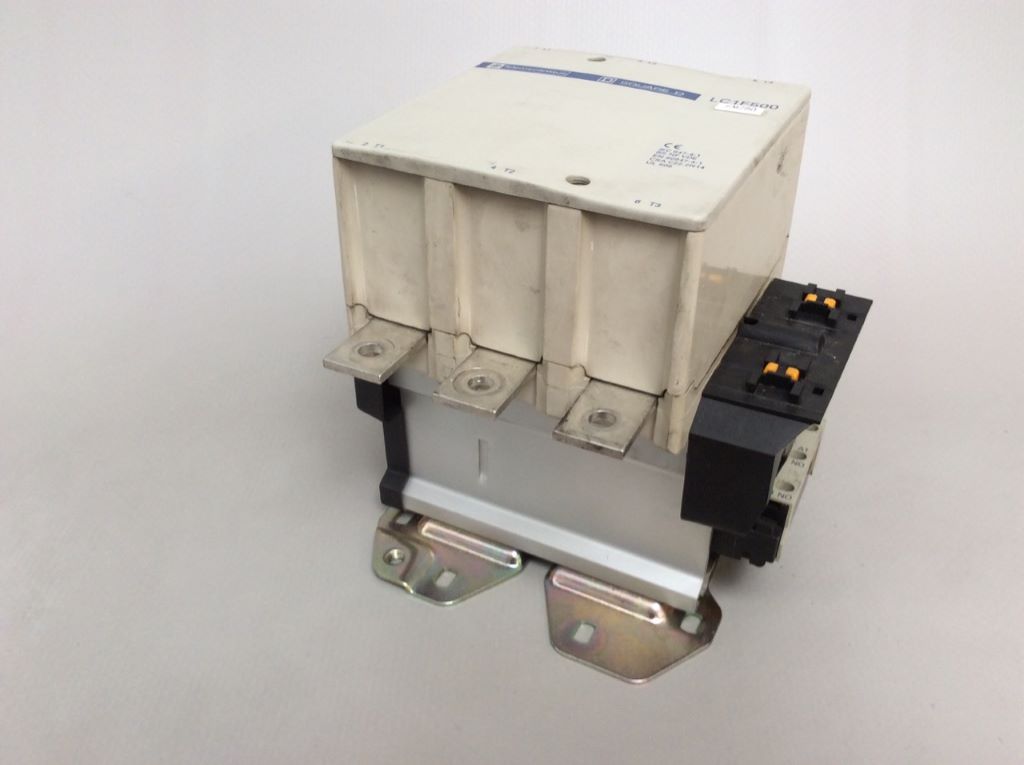

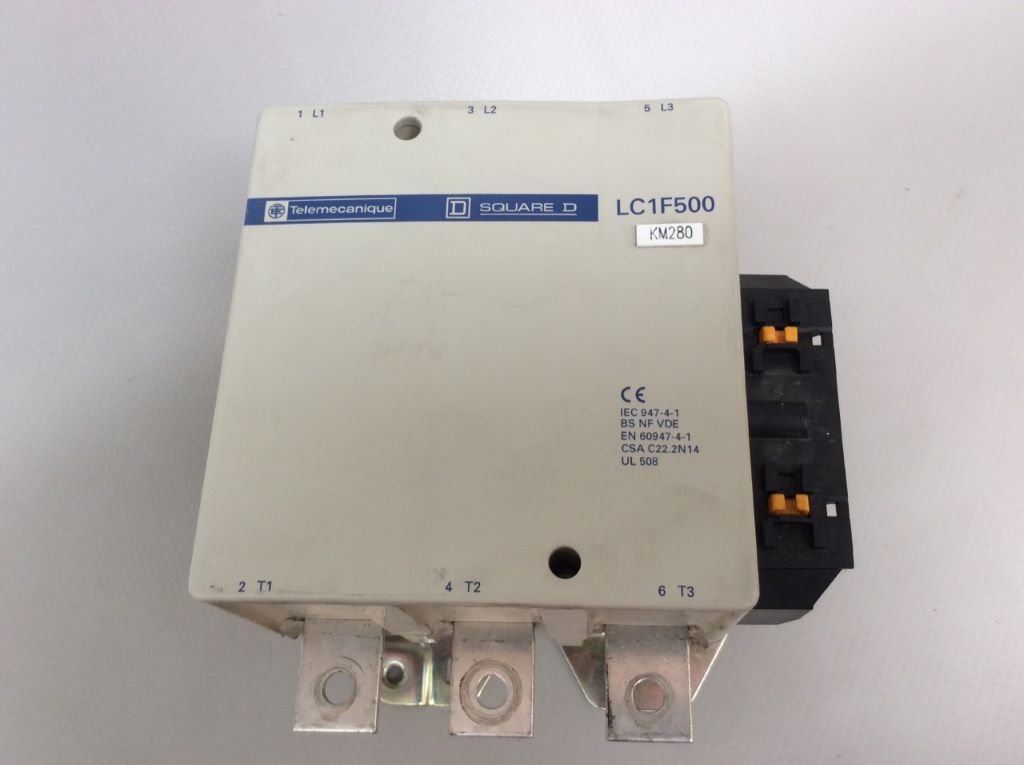

Contacteur puissance Schneider Electric TeSys F LC1F500, 3 pôles (3 NO), 500 A en AC-3 sous 440 V et 700 A en AC-1, jusqu'à 250 kW à 400 V pour la commande moteur. Livré sans bobine : le choix de la bobine LX1F, LX4F ou LX9F se fait selon la tension de commande. Bornes à barres et cosses, montage sur platine, pouvoir de coupure 4000 A selon IEC 60947-4-1. Pièce de rechange pour armoires de puissance, démarrages directs et circuits de forte intensité.

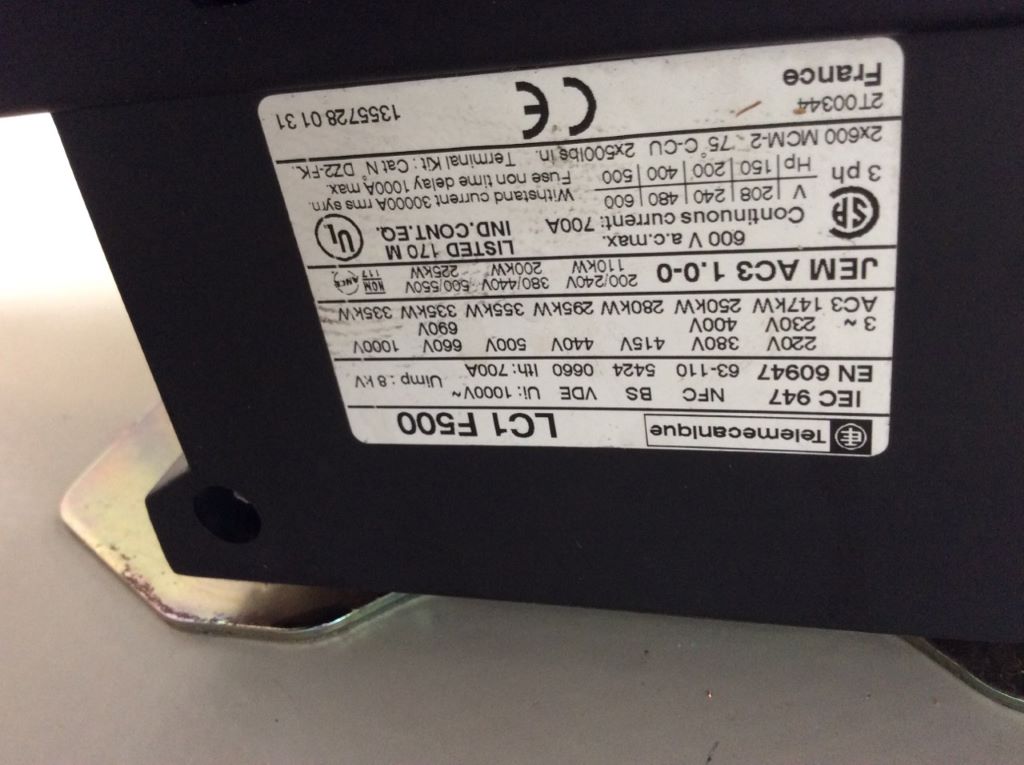

Le LC1F500 est un contacteur tripolaire de la gamme TeSys F de Schneider Electric, conçu pour la commande de moteurs et de charges résistives en électronique industrielle et en environnement sévère. Il est livré sans bobine, ce qui permet de sélectionner et d'installer ultérieurement la bobine adaptée à la tension du circuit de commande (gammes LX1F, LX4F et LX9F, de 48 à 1000 V CA ou 48 à 440 V CC). Ses caractéristiques électriques : courant assigné d'emploi de 500 A en AC-3 sous 440 V et jusqu'à 700 A en AC-1, courant thermique conventionnel de 700 A à 40 °C, tension assignée d'emploi jusqu'à 1000 V CA et 460 V CC, tension d'isolement 1000 V selon IEC 60947-4-1 et tenue aux chocs de 8 kV. La puissance moteur atteint 250 kW à 380-400 V, 295 kW à 440 V et 355 kW à 500 V en AC-3, ainsi que 80 kW à 400 V en AC-4. Le pouvoir assigné de coupure est de 4000 A et le courant de courte durée admissible de 4200 A pendant 10 s. Le raccordement s'effectue par bornes à vis pour le circuit de commande (1 à 4 mm²) et par barres ou cosses à œil avec serrage boulonné de 35 N.m pour le circuit de puissance, sur un support de montage platine. La durabilité mécanique atteint 10 millions de cycles avec une cadence maximale de 2400 cycles par heure à 55 °C. Le contacteur est certifié IEC, EN, UL, CSA, CCC, EAC et maritime, traité TH et conforme Green Premium RoHS et REACh. Référence idéale pour la maintenance, le remplacement et le rétrofit d'installations existantes : vérifier la tension de bobine, le calibre du fusible associé (500 A aM ou 800 A gG sous 440 V) et le schéma de raccordement avant montage.
