LUFP1
Schneider Electric
TeSys

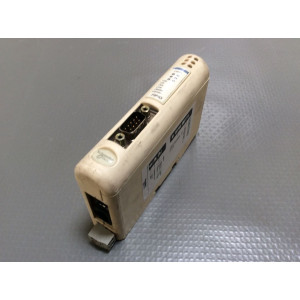

Passerelle de communication Fipio/Modbus RTU Schneider Electric Telemecanique LUFP1 - 1 Fipio SUB-D9 - 1 Modbus RJ45
Label RecQ
Garantie 2 ans
Transporteurs express
Paiement sécurisé
Passerelle de communication Fipio/Modbus RTU Schneider Electric Telemecanique LUFP1 - 1 Fipio SUB-D9 - 1 Modbus RJ45
La passerelle LUFP1 de Schneider Electric (gamme TeSys) assure la conversion de protocole entre un réseau FIPIO amont et un réseau Modbus RTU aval. Elle raccorde un automate maître FIPIO à jusqu à 8 esclaves Modbus RTU, avec alimentation 24 V DC, connecteurs Fipio SUB-D9 et Modbus RJ45. Pièce de rechange d automatisation industrielle adaptée aux départs-moteurs TeSys U, variateurs ATV31, ATV312 et démarreurs ATS48.

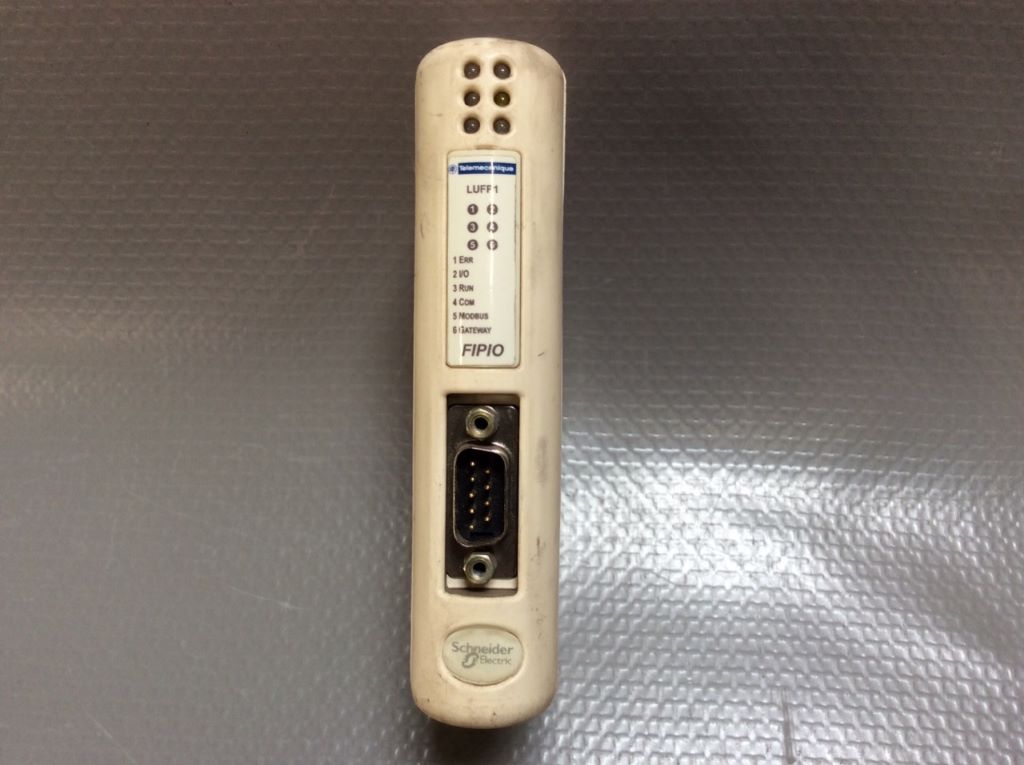

La passerelle de communication LUFP1 de Schneider Electric, référence de la gamme TeSys et de la famille LUFP, est un équipement d automatisation industrielle conçu pour interconnecter un réseau de terrain FIPIO (WorldFIP profil 2) et un réseau Modbus RTU. Elle permet à un automate maître FIPIO (automate Schneider, TSX, Premium sous PL7 PRO) de dialoguer avec des esclaves Modbus RTU en aval, en assurant une conversion transparente des données par l intermédiaire de sa mémoire interne DPRAM. La passerelle LUFP1 prend en charge jusqu à 8 esclaves Modbus et met en oeuvre les services avancés LAS (List of Active Slaves) pour visualiser la présence ou l absence de chaque esclave, ainsi que le service PKW pour la lecture et l écriture de paramètres de configuration et de réglage. La configuration s effectue sous PL7 PRO au moyen du profil standard FED C32 P, ou via l outil ABC-LUFP Configurator avec le profil FED C32. Côté FIPIO, l appareil se raccorde par un connecteur SUB-D 9 femelle de bus de terrain ; côté Modbus, il dispose d un connecteur RJ45, avec une liaison RS-232 vers le PC de configuration. L alimentation s effectue en 24 V DC (+/- 10 pour cent) avec une consommation de 100 mA typique et jusqu à 280 mA au maximum. La signalisation locale est assurée par des LED en face avant facilitant le diagnostic et la maintenance. La vitesse de transmission Modbus RTU est configurable de 1200 à 19200 bits/s (19200 bits/s par défaut), avec parité paire, impaire ou aucune. La passerelle est compatible avec les départs-moteurs TeSys U, les variateurs Altivar ATV31 et ATV312 et les démarreurs Altistart ATS48. Son degré de protection IP20, sa conformité aux normes CEM CEI 60947-2 et CEI 61000-6-2 et sa plage de température ambiante de fonctionnement de 5 à 50 degrés Celsius en font un composant robuste pour armoires et installations industrielles. D un poids net de 0,245 kg, cette passerelle de communication constitue une solution de rechange fiable pour la maintenance et le remplacement d équipements d automatisation, d électronique industrielle et de réseaux de communication de type FIPIO et Modbus.
