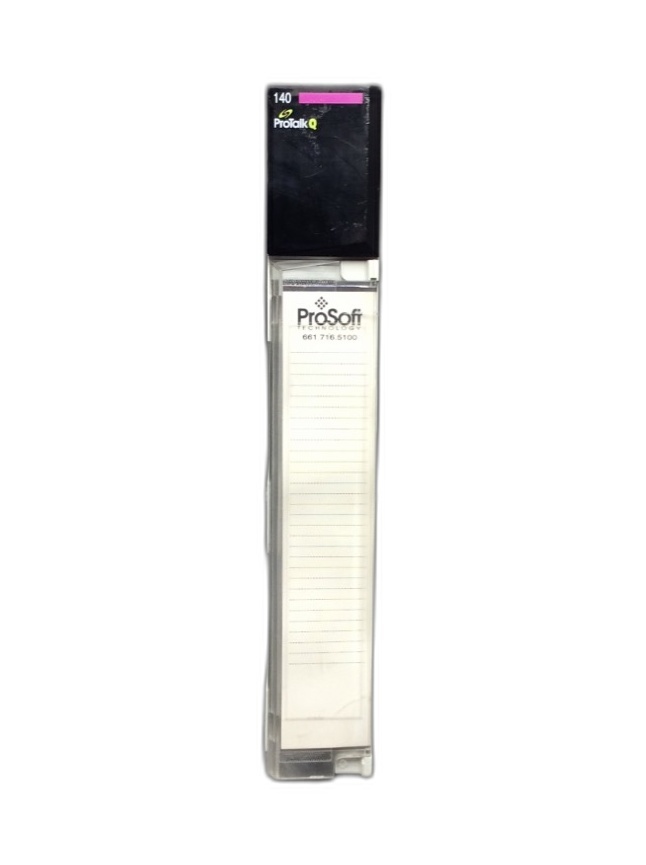

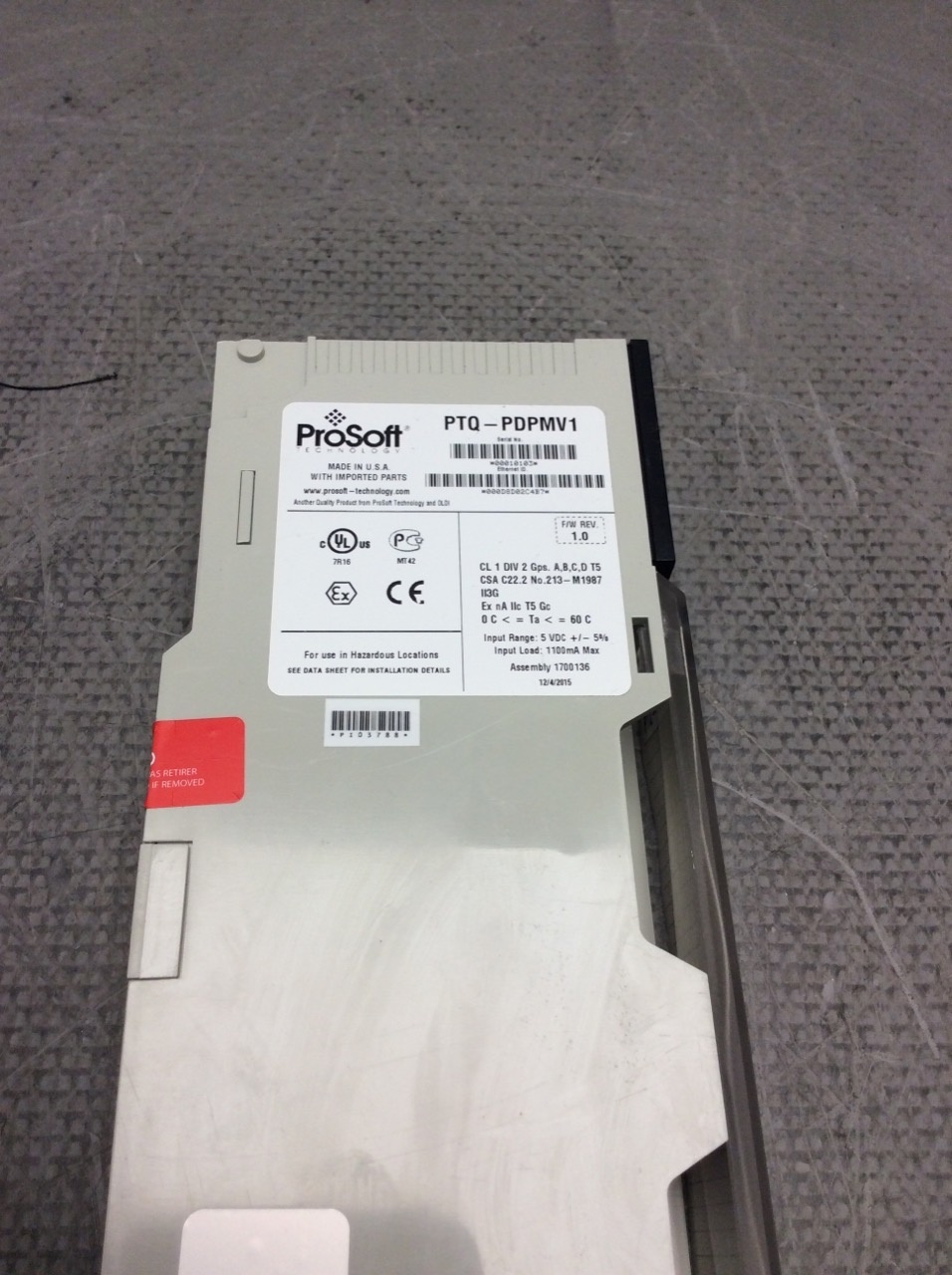

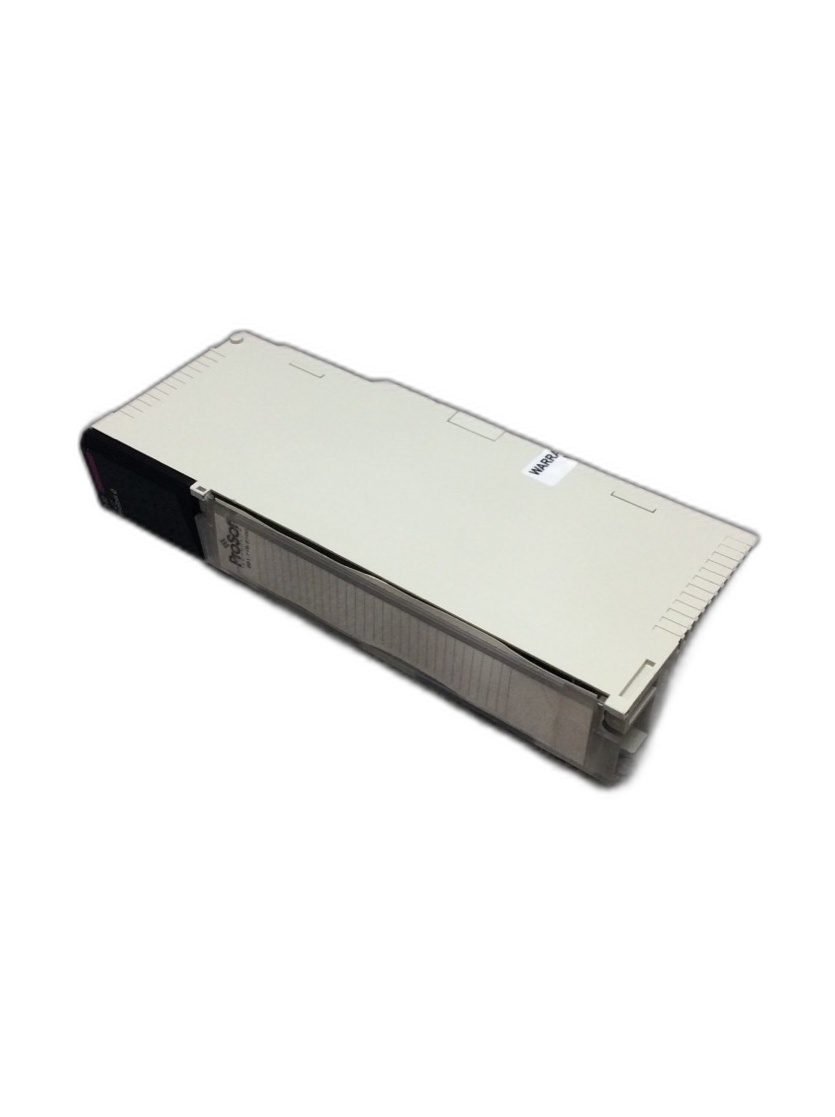

PTQ-PDPMV1

Le coupleur de communication réseau PTQ-PDPMV1 est un module maître PROFIBUS DP DPV1 conçu par ProSoft Technology sous licence Schneider Electric pour les automates programmables de la plateforme Quantum et l'environnement Unity Pro. Ce module d'interface réseau s'installe dans un slot unique du rack Quantum et agit comme passerelle entre le bus de terrain PROFIBUS et le processeur, offrant un échange de données haut débit via le fond de panier propriétaire sans bloquer le cycle de scrutation de l'automate. Conforme à la norme IEC 61158, le module PTQ-PDPMV1 prend en charge la totalité des spécifications maître PROFIBUS DP V0/V1 : transfert de données cycliques (1536 octets d'entrée et de sortie), transfert de paramètres acycliques avec services DPV1 Classe 1 et Classe 2, gestion des alarmes et confirmations, télégrammes Multicast et Broadcast, commandes Sync et Freeze, ainsi que lecture et écriture de paramètres compatibles PROFIdrive 3.1. Le module gère jusqu'à 31 esclaves DP directement et jusqu'à 125 esclaves avec répéteurs, accepte les esclaves PROFIBUS PA via coupleur ou liaison DP/PA, et supporte toutes les vitesses de transmission normalisées jusqu'à 12 Mbits/s avec détection automatique du débit. Il intègre également les fonctionnalités Hot Standby conformes aux spécifications Unity HEC pour les CPU Schneider Electric 140 671, avec un temps de basculement nominal de 100 ms ne dépassant pas 300 ms, la détection de rupture de câble et la supervision de l'état de santé des maîtres primaire et secondaire. Côté configuration, le module est livré avec le logiciel ProSoft Configuration Builder (PCB) et le DTM de communication FDT/DTM PROFIBUS maître, permettant une mise en service simple par glisser-déposer et une configuration à distance via port Ethernet RJ45 et port série RS-232. L'interface PROFIBUS utilise une liaison RS-485 optiquement isolée sur connecteur DB9 femelle. Certifié CE, cULus Classe I Div 2 et ATEX Zone 2, le PTQ-PDPMV1 est compatible avec les environnements de programmation Concept 2.6, Unity Pro 2.2 et ProWORX 2.20, et les types de données Quantum 3x et 4x. Ce produit reconditionné certifié RECQ est fourni avec une garantie de 24 mois. Contactez Cofiem pour la disponibilité et l'achat de ce module maître PROFIBUS DP Schneider Electric Quantum, solution fiable pour vos projets d'automatisme, de supervision, de remplacement de pièces détachées et de maintenance d'équipements de communication industrielle.
