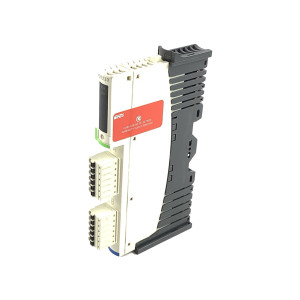

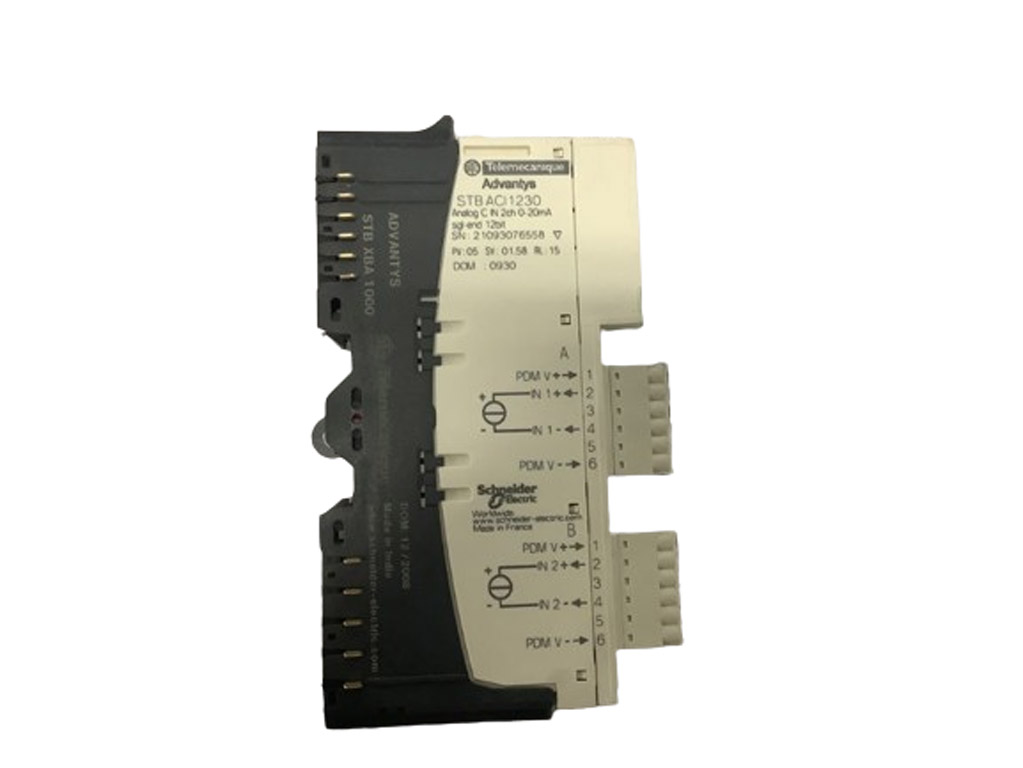

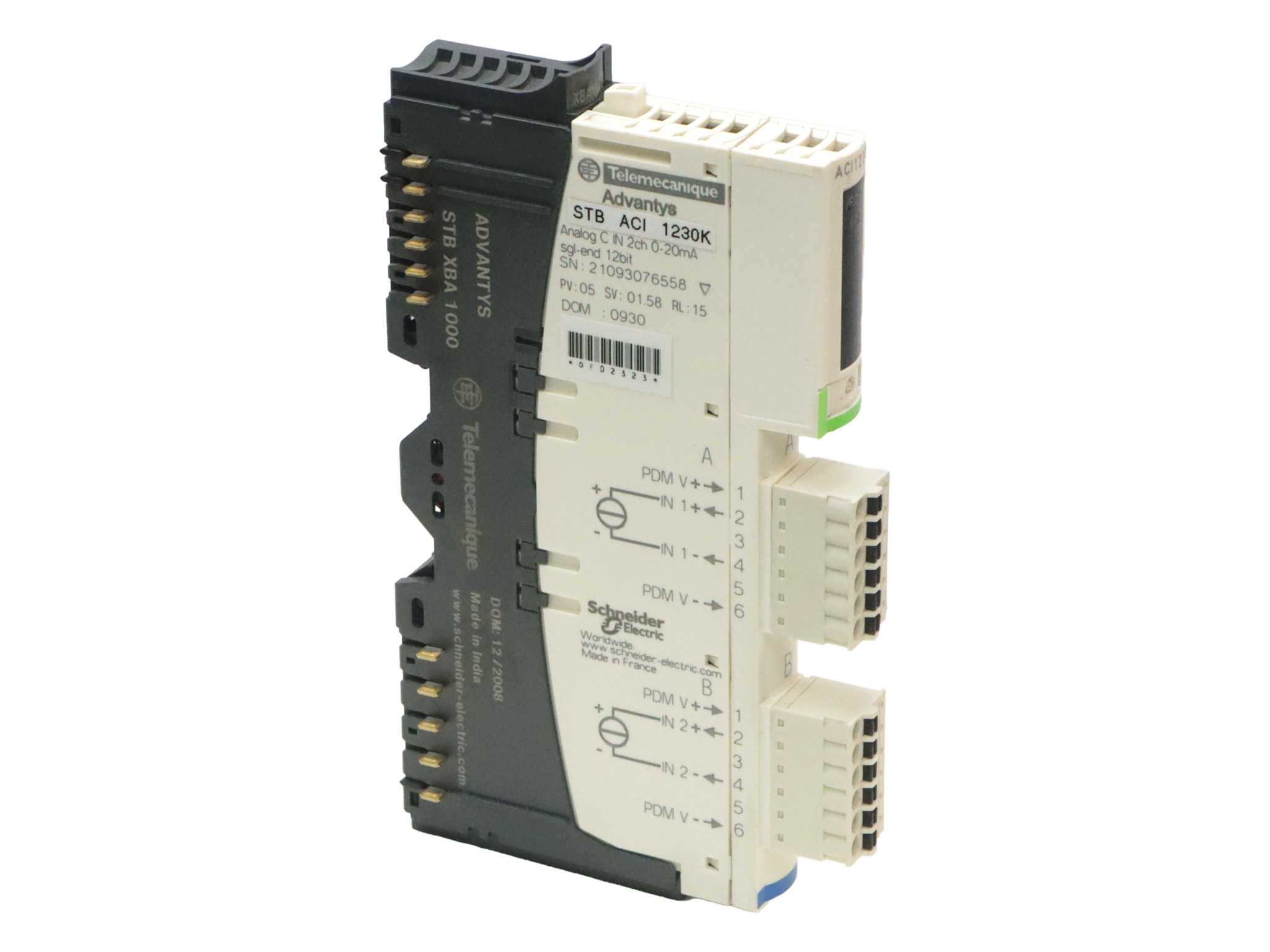

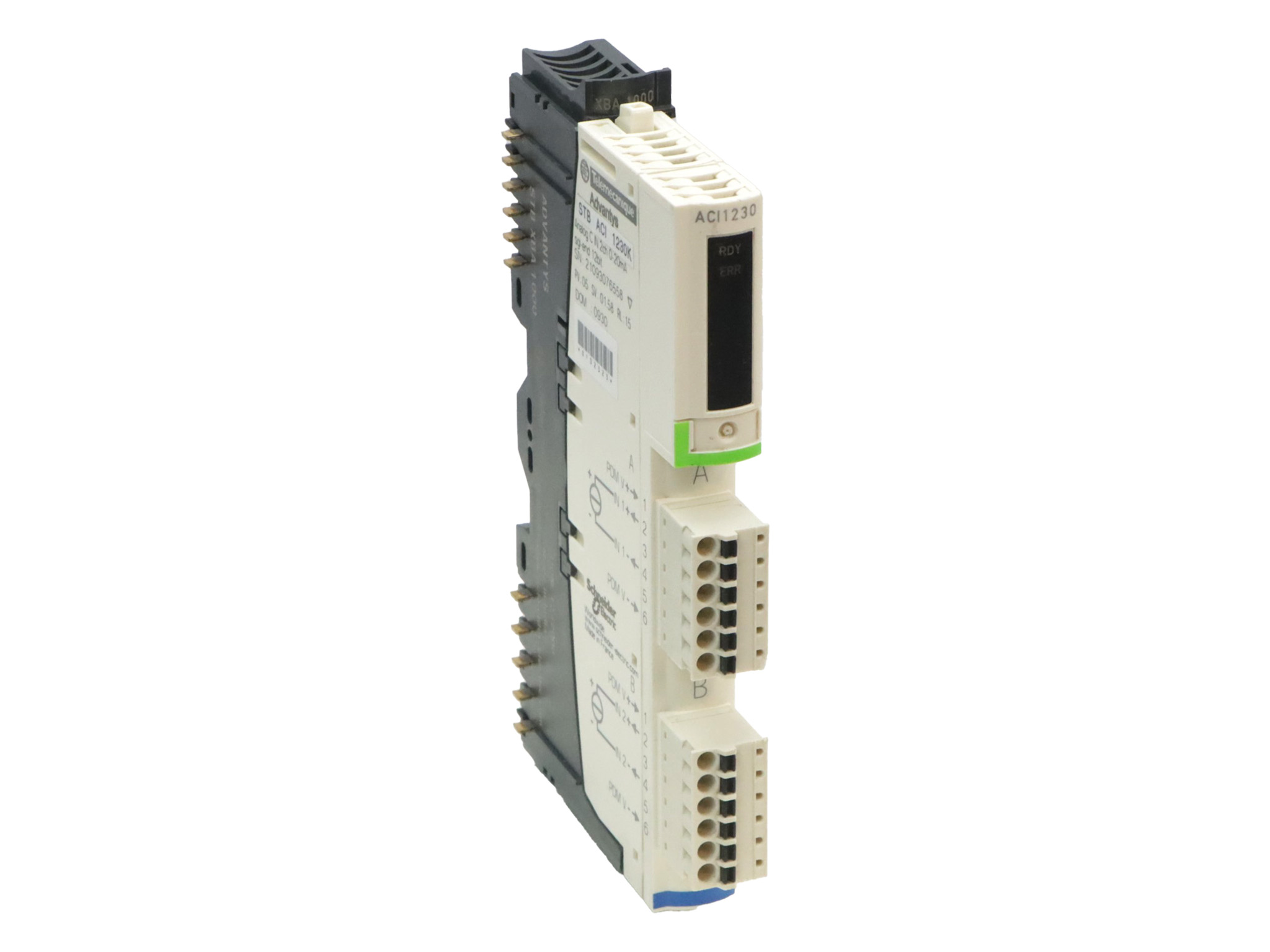

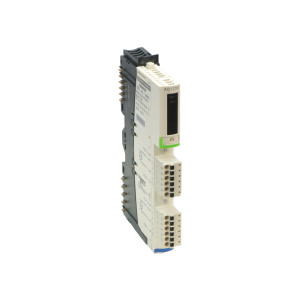

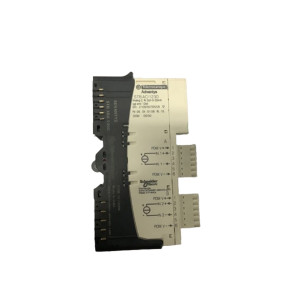

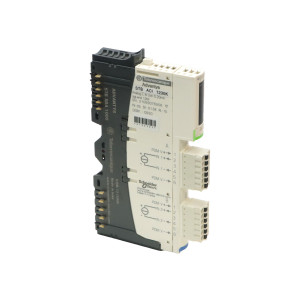

STBACI1230K

STBACI1230K est issue de la gamme Advantys STB, une solution d'E/S distribuées Modicon. Ce kit d'entrées analogiques est spécialement conçu pour traiter des signaux de courant de 0 à 20 mA avec une résolution d'entrées analogiques de 12 bits, garantissant une haute précision et fidélité dans la conversion des signaux analogiques. Le module peut gérer une entrée absolue maximale de 25 mA/50 V CC et se distingue par un temps de réponse de 5 ms. Il est doté d'un filtre d'entrée passe-bas à 25 Hz, qui contribue à minimiser les interférences et le bruit sur les signaux. Avec une linéarité intégrale de +/- 0,1 %FS et une linéarité différentielle monotonique, le module assure une conversion constante et fiable des signaux d'entrée. Le module permet une permutation de secours sous tension et offre un état de repli personnalisable. Il est conforme à la norme EN 61131-2 concernant le format des données. Le temps de mise à jour est de 10 ms, et l'impédance d'entrée est inférieure ou égale à 300 Ohm, capable de fournir jusqu'à 100 mA par canal d'entrée pour l'alimentation des détecteurs. Il intègre une protection contre les courts-circuits et affiche une erreur de précision absolue de +/-0,5% de l'échelle complète à 25 °C, avec une dérive en température de +/-0,01 %/°C. L'isolement entre les canaux et le bus logique est de 1500 V pendant 1 minute, et entre les canaux et le bus capteur de 30 V, assurant une sécurité et fiabilité optimales. Le module nécessite une tension d'alimentation de 24 V CC et consomme 30 mA à 5 V CC pour le bus logique. Il porte le marquage CE et répond aux exigences de la catégorie de surtension II. Les indicateurs LED offrent un retour visuel de l'état du module avec une LED verte pour l'état de préparation (RDY) et une LED rouge pour les erreurs (ERR). Le produit est certifié C-Tick, UL, CSA, FM class 1, division 2, et ATEX Cat 3G. Il est également conforme à la directive RoHS UE et à la régulation REACh, soulignant son engagement pour la durabilité environnementale. Le module est adapté pour des applications de surveillance de capteurs analogiques, y compris des capteurs analogiques isolés ou non isolés, qui peuvent être alimentés soit par une source externe de 24 V CC, soit par le Module de Distribution de Puissance (PDM).
