STBDDO3600K

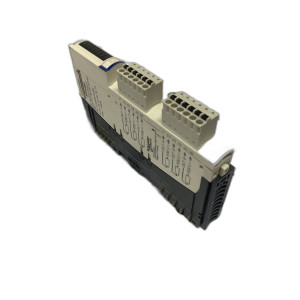

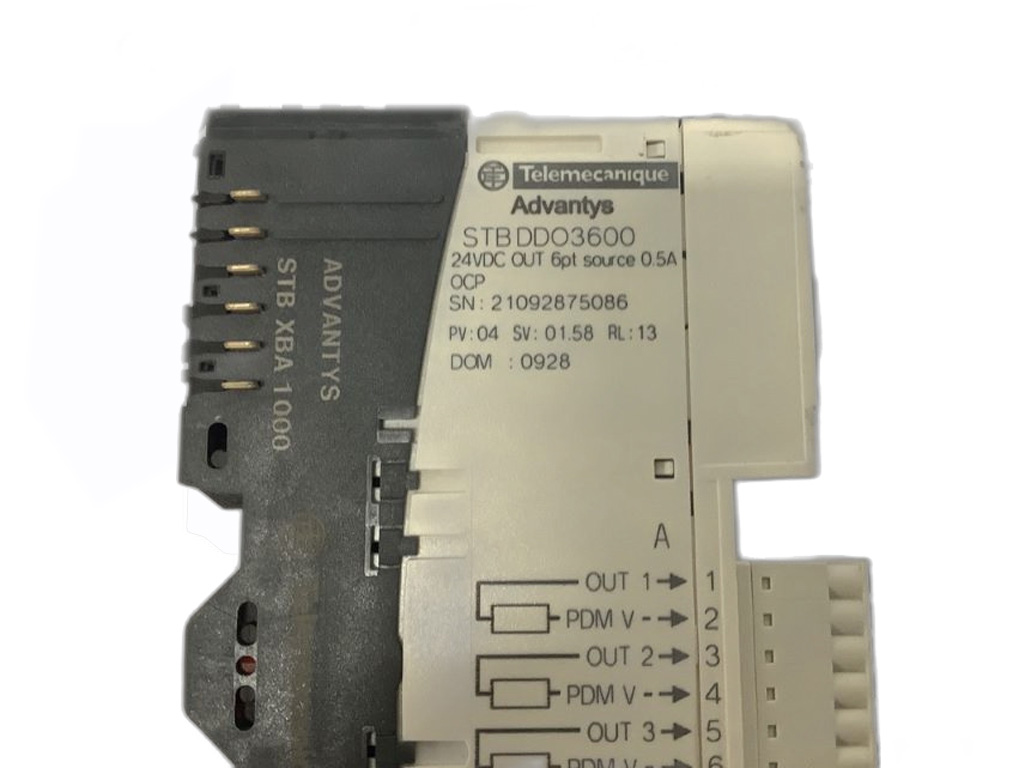

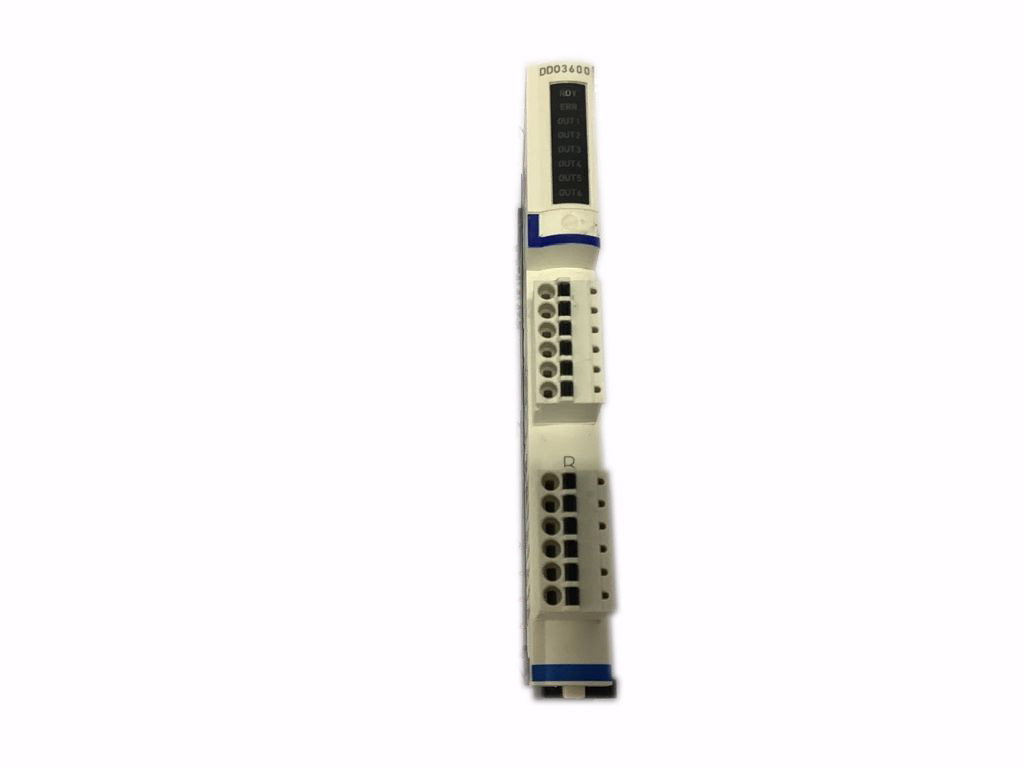

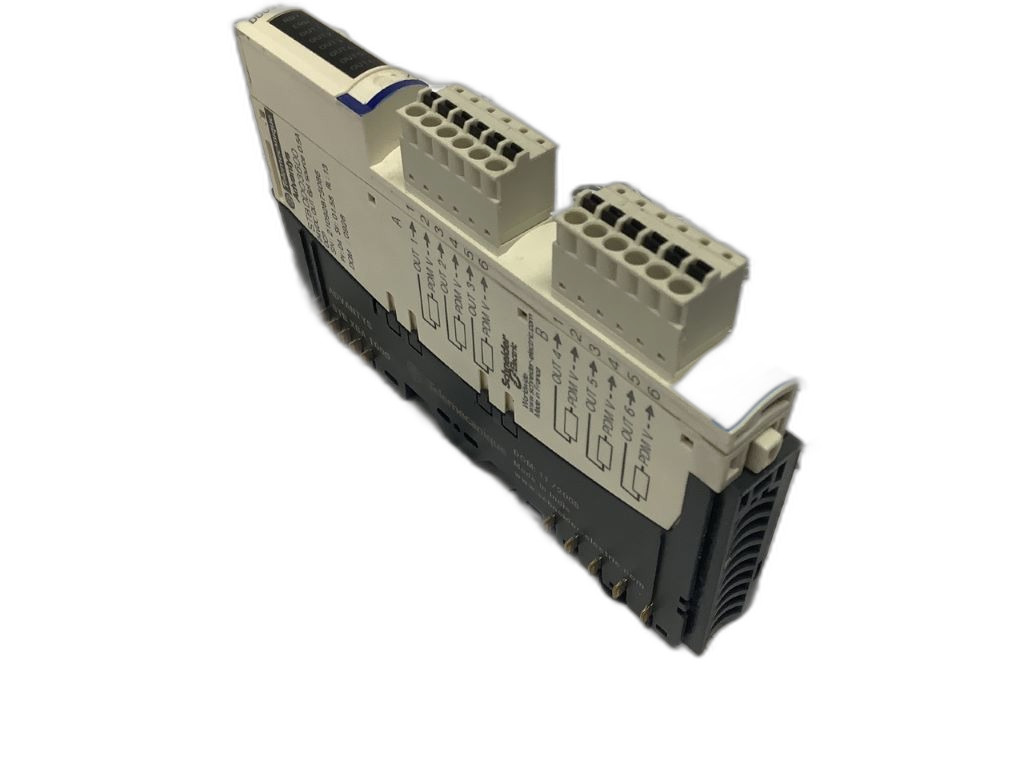

STBDDO3600K est un composant de la gamme Advantys STB, conçu pour des applications nécessitant des sorties logiques statiques, positives ou négatives. Ce kit de sorties numériques fonctionne avec une tension de sortie logique de 24 V CC et comprend une base STBXBA1000, un module STBDDO3600, ainsi que des connecteurs à ressort de bornier STBXTS2100 et des connecteurs de type à vis 6 bornes STBXTS1100. Le module dispose de 6 sorties logiques, chacune capable de fournir un courant de sortie de 500 mA. La tension de sortie opère dans une plage de 19,2 à 30 V CC, avec une tension absolue maximale de 56 V pendant 1,3 ms. Les temps de réponse sont optimisés, avec 715 µs pour l'activation et 955 µs pour la désactivation. Le STBDDO3600K est doté de protections robustes, incluant un fusible intégré sur PDM à action retardée de 10 A, ainsi que des dispositifs contre l'inversion de polarité, les courts-circuits et la surcharge thermique. Il assure également un isolement entre canaux et bus logique de 1500 V pendant 1 minute. Le module est conforme à la norme CEI 61131-2 et possède des certifications CE, CSA, UL, ainsi que FM class 1, division 2. Il est conçu pour fonctionner dans des conditions environnementales exigeantes, avec une plage de température opérationnelle de 0 à 60 °C et une capacité de stockage de -40 à 85 °C. Sa résistance aux vibrations et aux chocs mécaniques est conforme aux exigences industrielles. Le produit est marqué CE et répond aux catégories de surtension II. Les indicateurs LED incluent une LED verte pour l'état du module, une LED verte par canal pour le statut des sorties, et une LED rouge pour signaler les erreurs. Ses dimensions sont de 13,9 mm en hauteur, 70 mm en profondeur et 128,3 mm en largeur, pour un poids de 0,114 kg. Le STBDDO3600K est idéal pour le contrôle de 6 actionneurs à deux fils, avec des connexions clairement définies pour les sorties vers les actionneurs et les retours de l'alimentation terrain.
