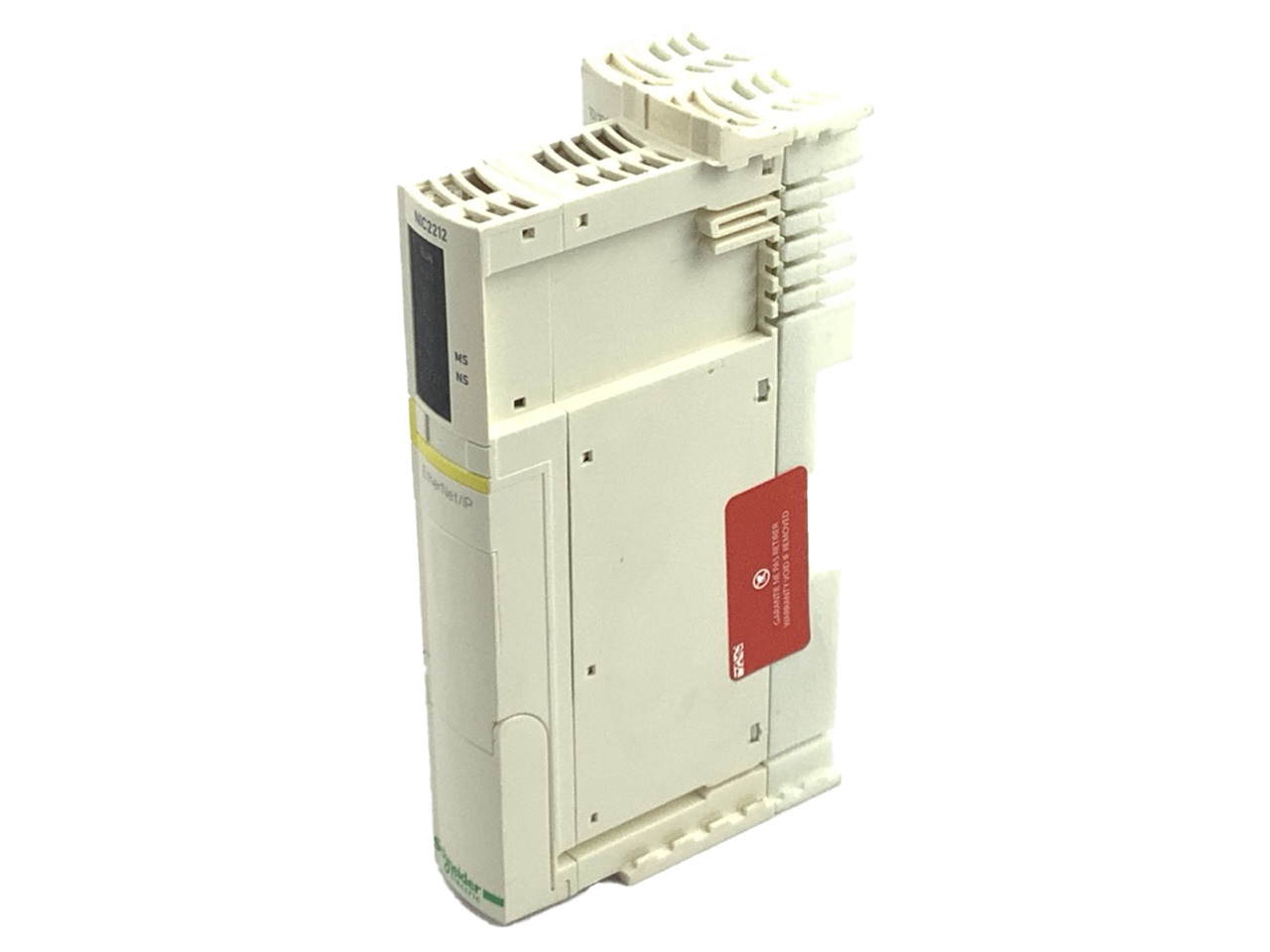

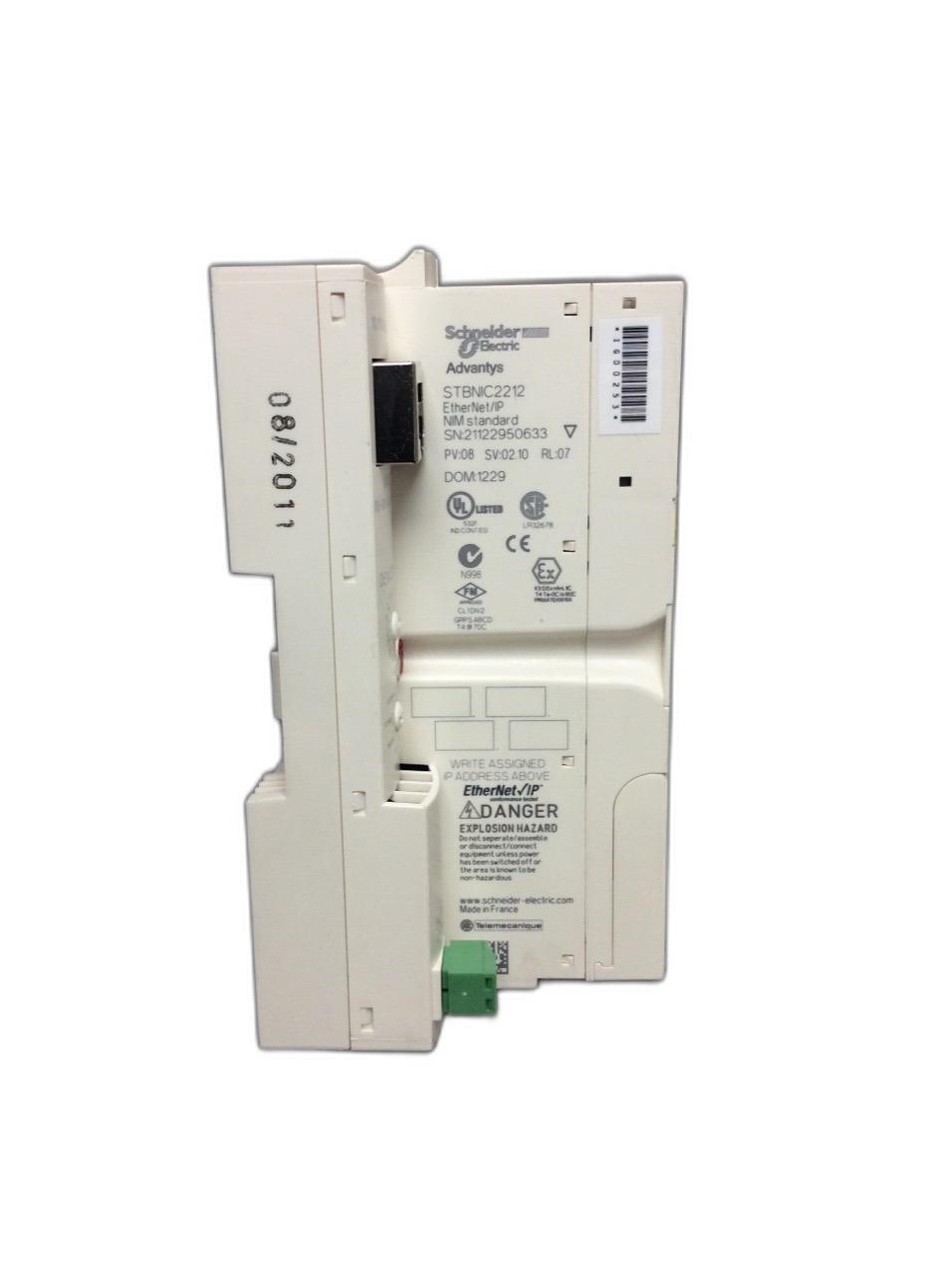

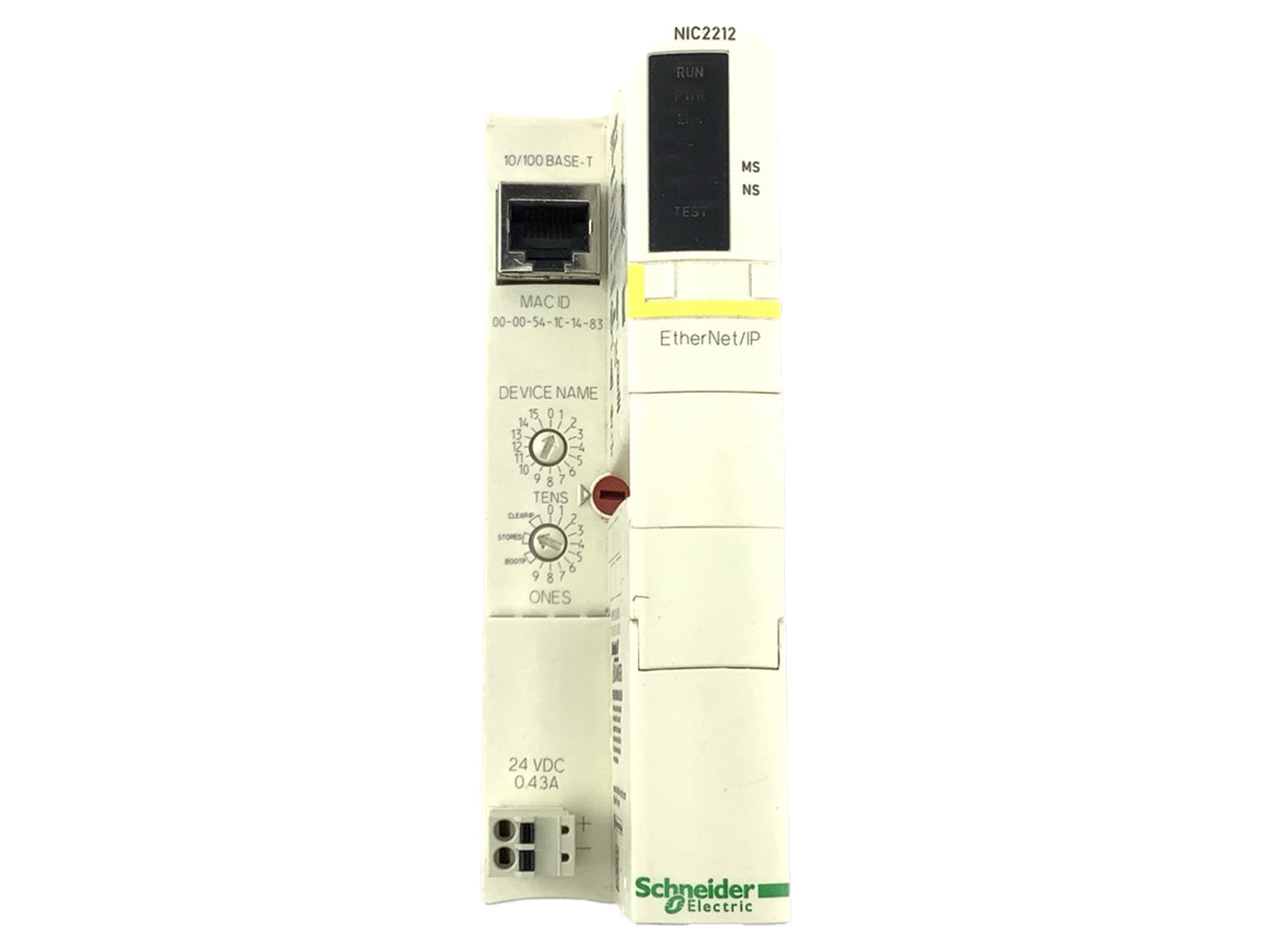

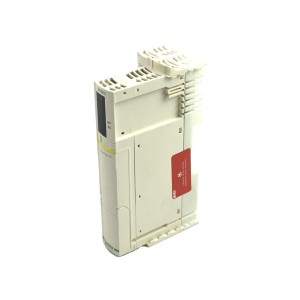

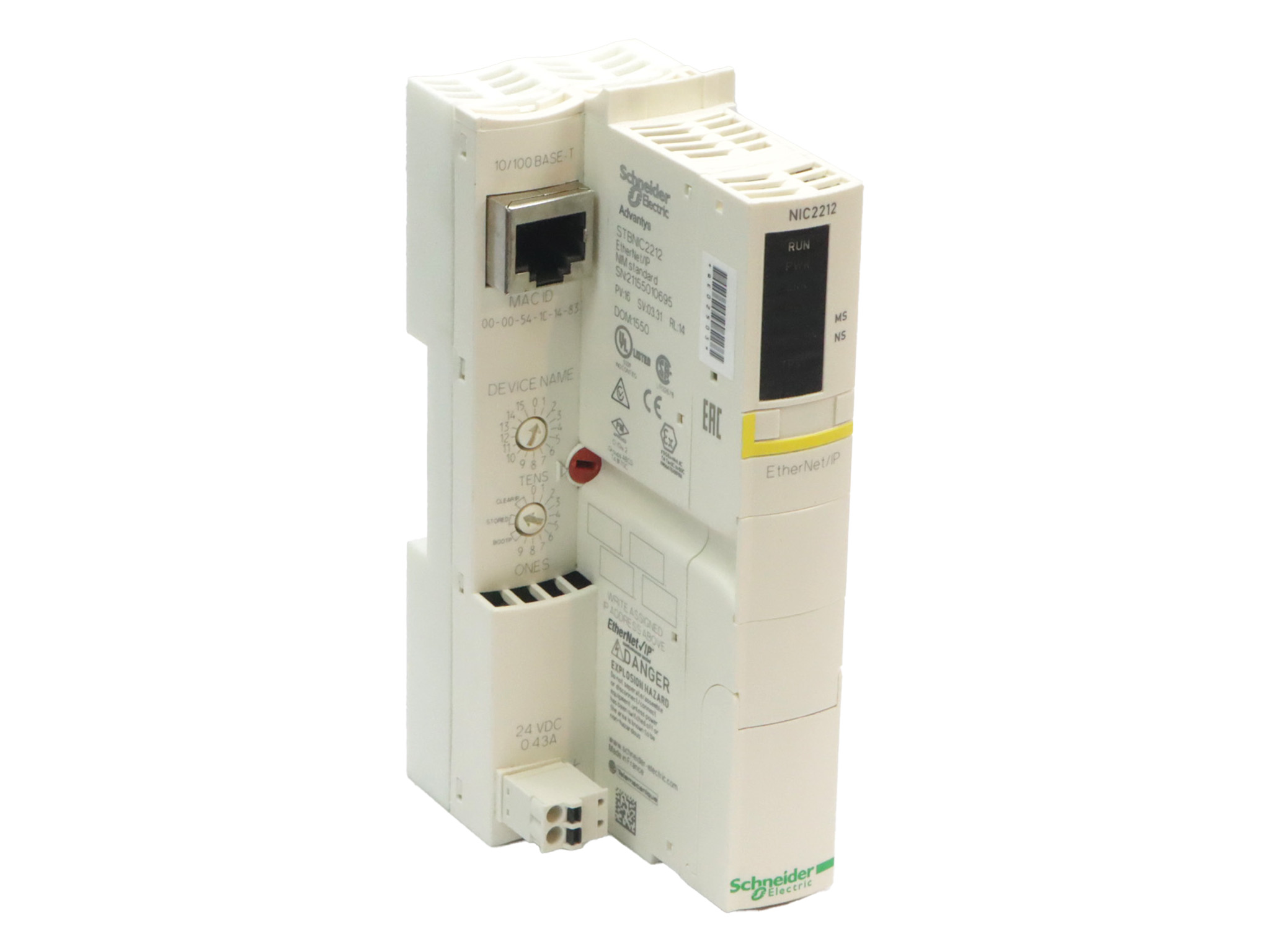

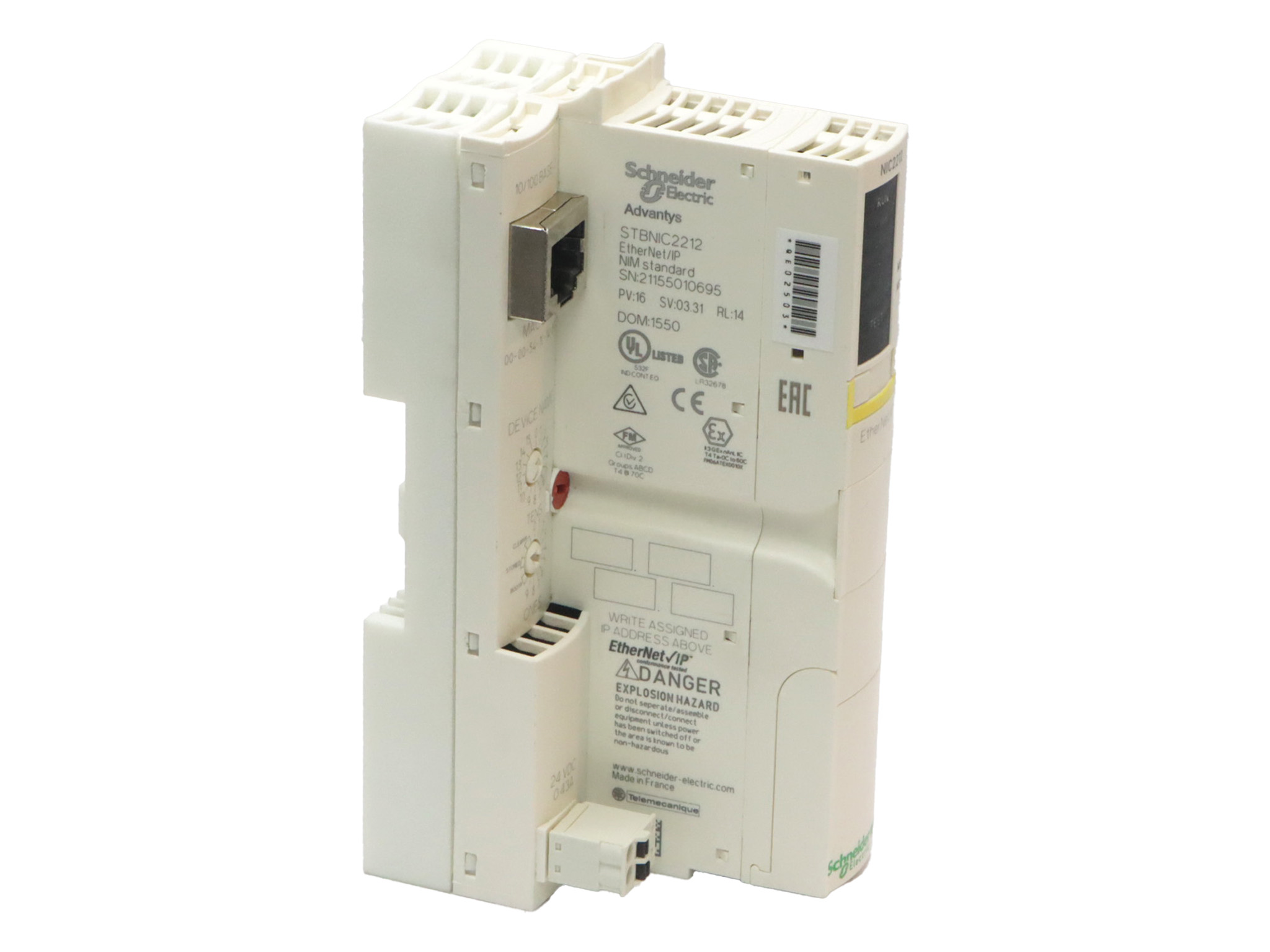

STBNIC2212

Le module STBNIC2212 est un élément essentiel de la gamme Advantys STB, spécialement conçu pour les solutions d'E/S distribuées Modicon. Doté d'une interface réseau Ethernet/IP, ce module respecte les normes IEEE 802.3. Il est équipé d'un port Ethernet 10BASE-T/100BASE-T, qui fonctionne en mode half ou full duplex et offre une vitesse de transmission de 10/100 Mbit/s. Ce module peut prendre en charge un segment primaire et jusqu'à six extensions, ce qui lui permet de connecter jusqu'à 256 périphériques par segment et d'adresser jusqu'à 32 modules d'E/S par îlot. Sa tension d'alimentation nominale est de 24 V CC, avec une alimentation de type SELV et un courant d'alimentation maximal de 700 A, opérant dans une plage de tension de 19,2 à 30 V. Le courant en entrée est de 430 mA pour le circuit d'alimentation, et il fournit une tension de sortie de 5,25 V CC avec une tolérance de +/- 0,21 % pour le bus logique. Le courant de sortie nominal est de 0,575 A à une température de 60-70 °C et peut atteindre 1,2 A. Le module STBNIC2212 est certifié CE et conforme à la norme CEI 61131-2 2003. Il bénéficie également des certifications CSA, ATEX catégorie 3G, ODVA, C-Tick, UL, et répond aux exigences de FM Classe 1 division 2, groupes A, B, C et D T4A. Conçu pour les environnements de degré de pollution 2 selon CEI 60664-1, il est utilisable jusqu'à une altitude de 2000 m et possède un degré de protection IP20 conformément à IEC 61131-2 class 1. Sa plage de température de fonctionnement s'étend de 0 à 60 °C sans déclassement et de -25 à 70 °C avec facteur de réduction. Il résiste aux vibrations et aux chocs mécaniques, avec une tenue aux vibrations de 3 gn à 58-150 Hz et une tenue aux chocs de 30 gn pour 11 ms. Le module STBNIC2212 convient parfaitement pour des applications dans les secteurs de l'emballage, de l'embouteillage, de l'assemblage, de la distribution, du textile, de l'impression et des semi-conducteurs.
