TM221CE16T

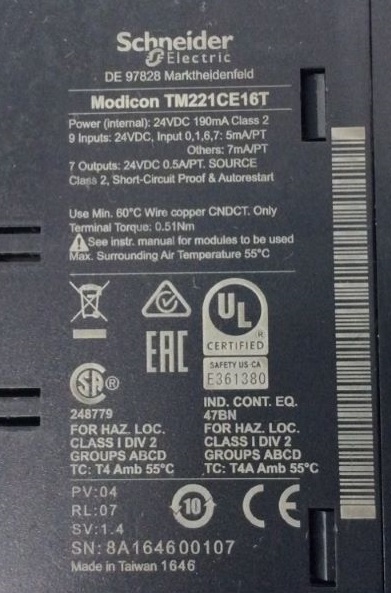

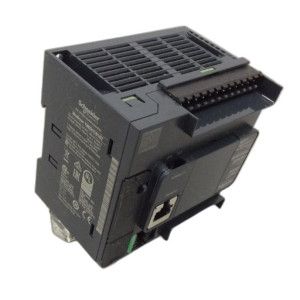

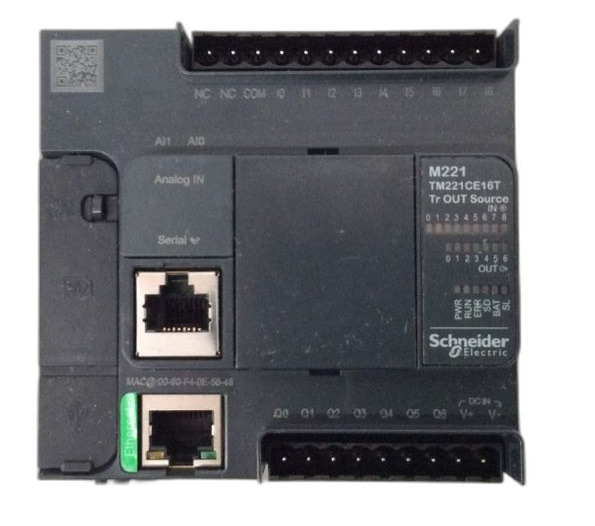

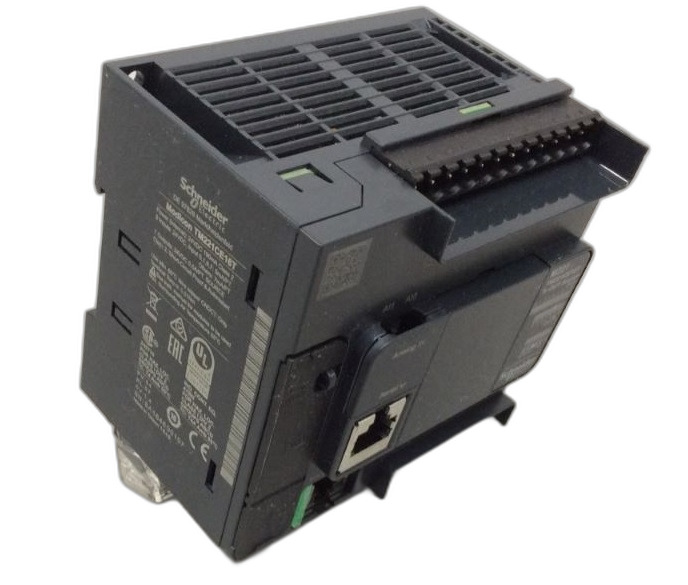

Le contrôleur Modicon M221 référence TM221CE16T est un composant essentiel pour les architectures machines. Ce contrôleur logique fonctionne avec une alimentation de 24 V CC et dispose de 16 entrées/sorties (E/S) logiques. Il est conçu avec des borniers débrochables à vis, facilitant la connexion des E/S et de l'alimentation, et inclut une pile bouton BR2032 ainsi qu'un câble pour les entrées analogiques. Il comporte 9 entrées de type TOR, dont 4 peuvent être configurées comme entrées rapides selon la norme CEI 61131-2 Type 1, et 2 entrées analogiques pour des tensions de 0...10 V. Les sorties sont de type transistor, avec 7 sorties TOR dont 2 peuvent être configurées comme sorties rapides, avec une tension de sortie de 24 V CC et un courant de sortie logique de 0,5 A. Le contrôleur Modicon M221 peut être complété par jusqu'à 4 modules d'extension E/S en architecture locale ou 11 en architecture distante. La tension d'alimentation varie de 20,4 à 28,8 V, avec un courant d'appel de 35 A et une consommation maximale de 11 W avec modules d'extension E/S ou 4,6 W sans. Les entrées logiques acceptent des signaux PNP ou NPN, avec une tension d'entrée de 24 V et une résolution d'entrées analogiques de 10 bits. Les temps de réponse s'échelonnent de 35 µs à 5 µs pour les entrées et de 300 µs à 5 µs pour les sorties, en fonction de la configuration. Avec une capacité de mémoire de 256 kB pour les applications et les données utilisateur, et une sauvegarde sur 256 kB de mémoire flash intégrée, le contrôleur offre également une option de carte SD de 2 Go pour le stockage de données supplémentaires. La pile a une durée de vie d'un an à 25 °C. Pour la communication, le contrôleur est équipé d'un port USB mini-B, d'une liaison série RS 232 / RS 485 et d'un port Ethernet, supportant les protocoles Modbus TCP, DHCP, Ethernet/IP, et est doté d'indicateurs LED pour le diagnostic. Il respecte les normes CEI 61131-2, UL 508, CAN/CSA C22.2 No. 213, IACS E10, ANSI/ISA 12-12-01, et possède des certifications EAC, DNV-GL, RCM, ABS, cULus, LR, CE, UKCA, et cULus HazLoc. Conçu pour fonctionner dans des conditions ordinaires et dangereuses, le contrôleur résiste aux décharges électrostatiques, aux champs électromagnétiques rayonnés, aux champs magnétiques, aux transitoires rapides, aux ondes de choc, et aux micro-coupures. Il peut opérer dans une plage de température de -10…55 °C et est protégé contre les vibrations et les chocs mécaniques. Il est marqué CE et porte le label Green PremiumTM, garantissant le respect des réglementations environnementales et une conception durable. Le contrôleur est idéal pour le contrôle de machines simples, offrant une solution compacte et efficace pour diverses applications industrielles.
