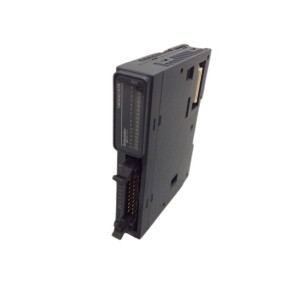

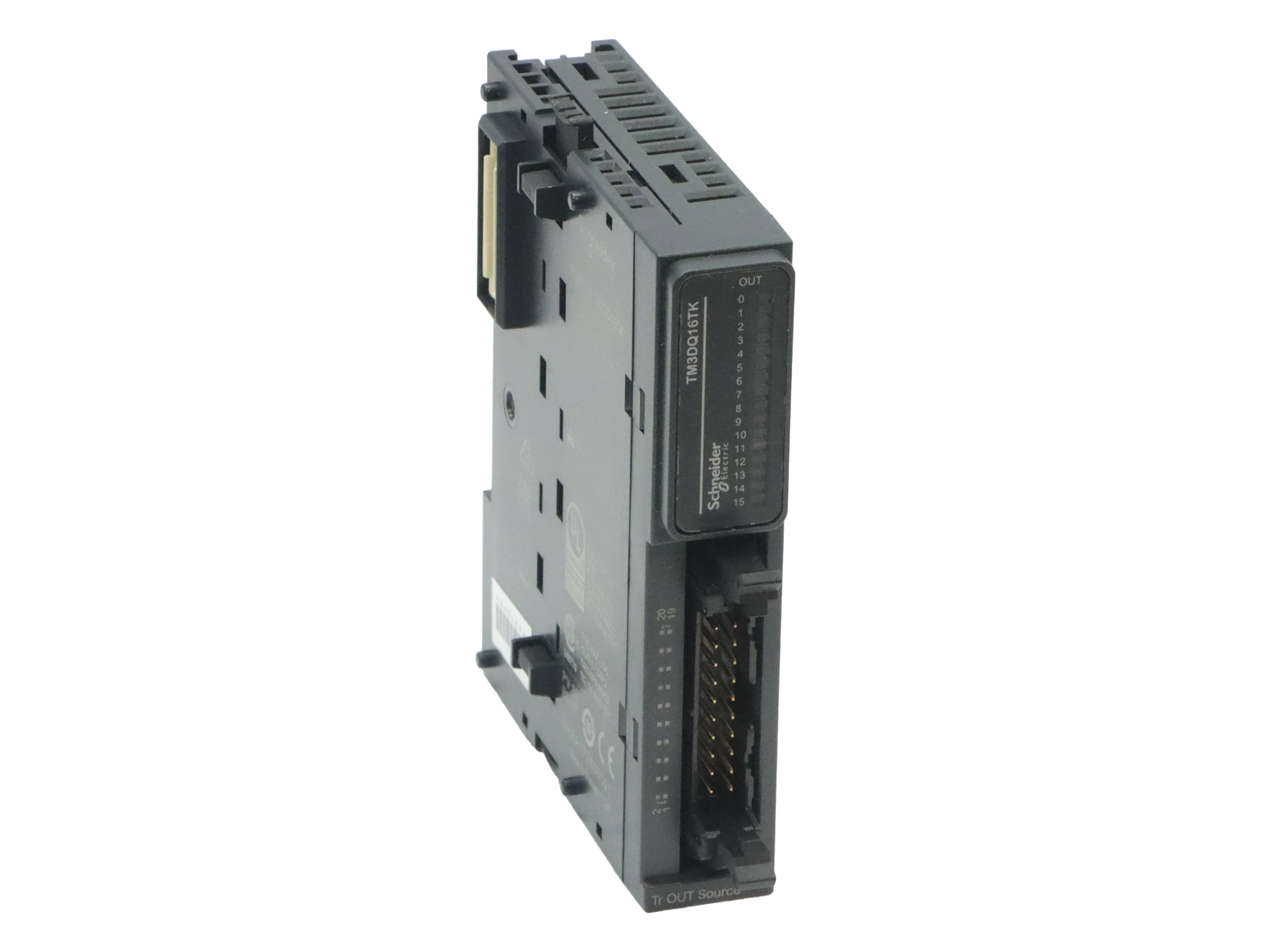

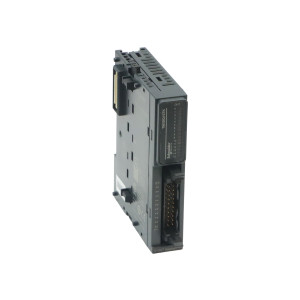

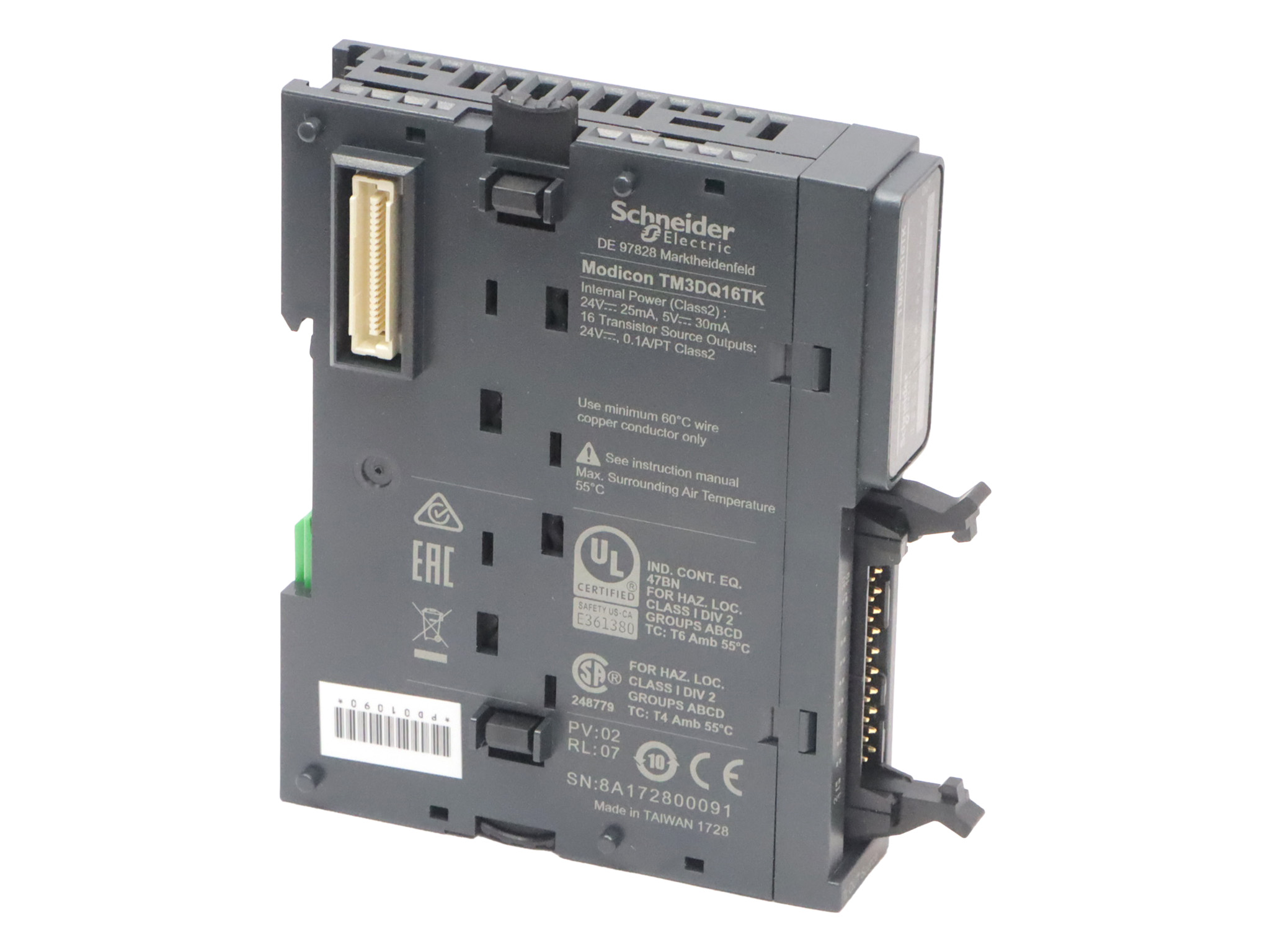

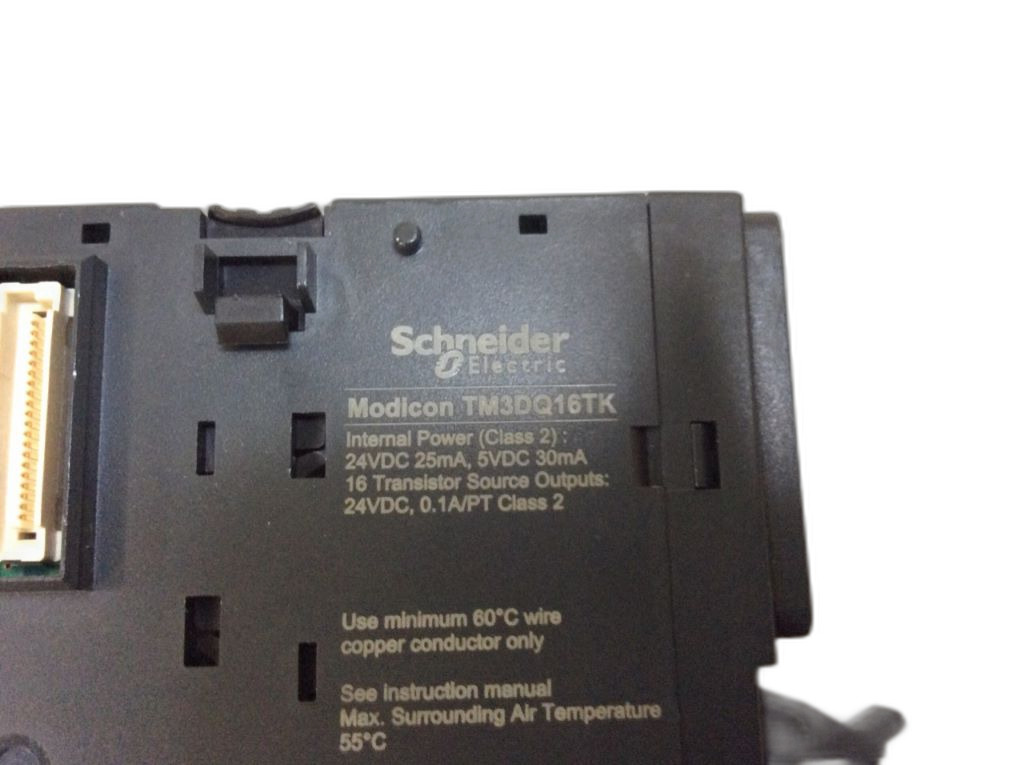

TM3DQ16TK

Le module TM3DQ16TK est un élément essentiel de la gamme Modicon TM3, conçu pour augmenter les fonctionnalités des contrôleurs logiques Modicon M221, M221 Book, M241, M251, ainsi que du contrôleur logique/de mouvement Modicon M262 et des modules coupleurs de bus TM3BC. Ce module de sorties numériques est équipé de 16 sorties à logique positive (PNP), chacune capable de délivrer un courant de 100 mA avec une tension de sortie de 24 V CC. Sur le plan électrique et électronique, le TM3DQ16TK a une consommation de 5 mA à 5 V CC et de 0 mA à 24 V CC quand il est éteint, et cette consommation passe à 15 mA à 5 V CC et 20 mA à 24 V CC lorsqu'il est activé. Le temps de réponse est rapide, avec 450 µs pour l'activation et la désactivation. Le courant de fuite maximal est de 0,1 mA pour la sortie transistor, et la chute de tension maximale est inférieure à 0,4 V. La charge maximale pour une lampe à filament sur la sortie transistor est de moins de 9,6 W. Le module est prévu pour être monté sur un rail DIN de type TH35-15 ou TH35-7.5 selon la norme CEI 60715, ou peut être fixé sur une platine/panneau avec un kit de fixation approprié. Ses dimensions sont de 90 mm de hauteur, 81,3 mm de profondeur et 21,4 mm de largeur, et il pèse 0,72 kg. Le TM3DQ16TK respecte la norme CEI 61131-2 et bénéficie des certifications cULus, CE, UKCA, RCM, EAC, et cULus HazLoc. Il répond également aux exigences RoHS de l'UE et de la Chine, et est conforme REACh. Ce produit est certifié Green Premium, ce qui assure des performances durables et respectueuses de l'environnement. Ce module est robuste face aux contraintes environnementales, résistant aux décharges électrostatiques jusqu'à 8 kV dans l'air et 4 kV en contact, aux champs électromagnétiques rayonnés jusqu'à 10 V/m de 80 MHz à 1 GHz, et aux champs magnétiques de 30 A/m à 50/60 Hz. Il est aussi conçu pour supporter les transitoires rapides et les ondes de choc, avec une tenue de 1 kV pour les entrées/sorties. En termes de conditions environnementales, le module peut opérer dans une plage de température allant de -10 à 55 °C et une humidité relative de 10 à 95 % sans condensation. Il est protégé contre les intrusions jusqu'à un niveau IP20. Le TM3DQ16TK trouve son utilité dans une variété de secteurs, y compris l'agroalimentaire, la cosmétique, la manufacture, le bâtiment, le transport et le pharmaceutique, pour la commande d'actionneurs tels que des variateurs de vitesse ou des vannes, et dans des applications de contrôle de processus industriels.
