TM3TI4DG
Schneider Electric
Modicon TM
TM3TI4DG Modicon TM Schneider Electric
Label RecQ
garantie 2 ans
Livraison par UPS, FEDEX
Paiement sécurisé

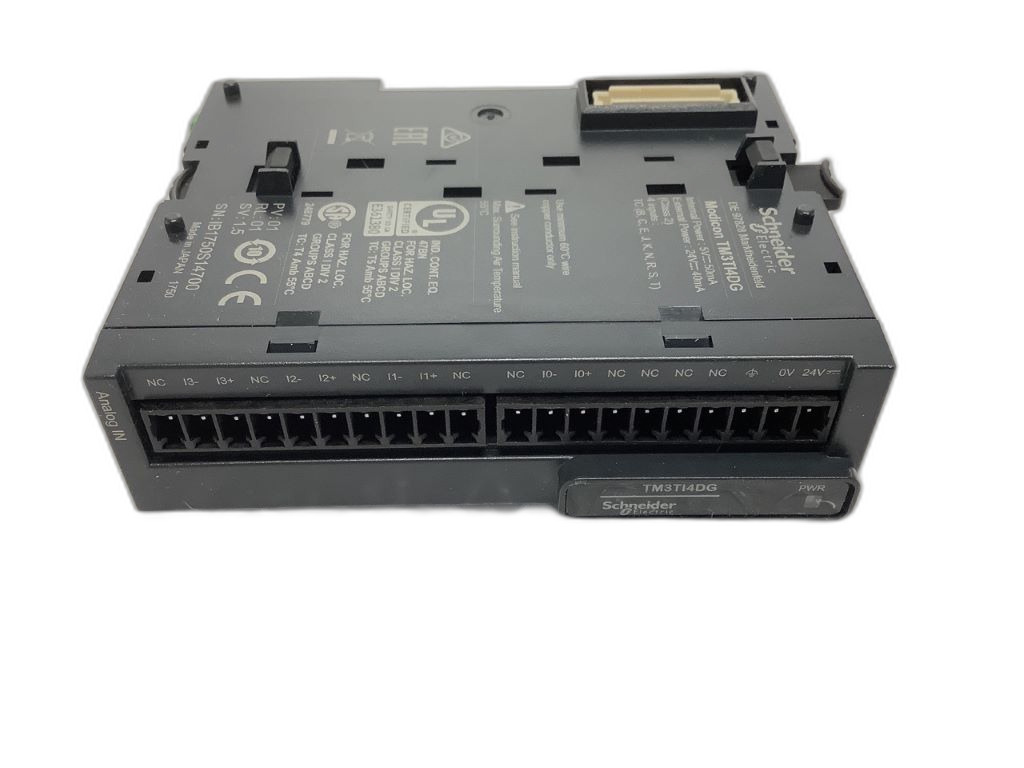

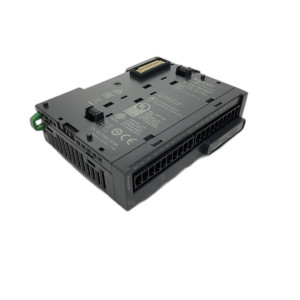

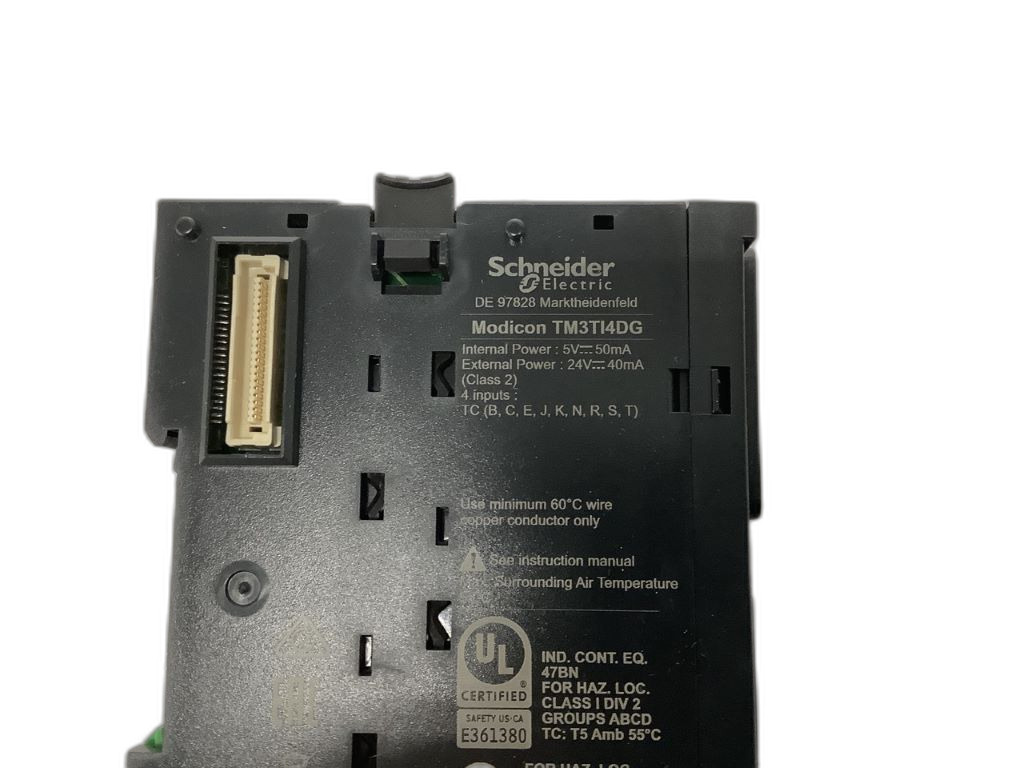

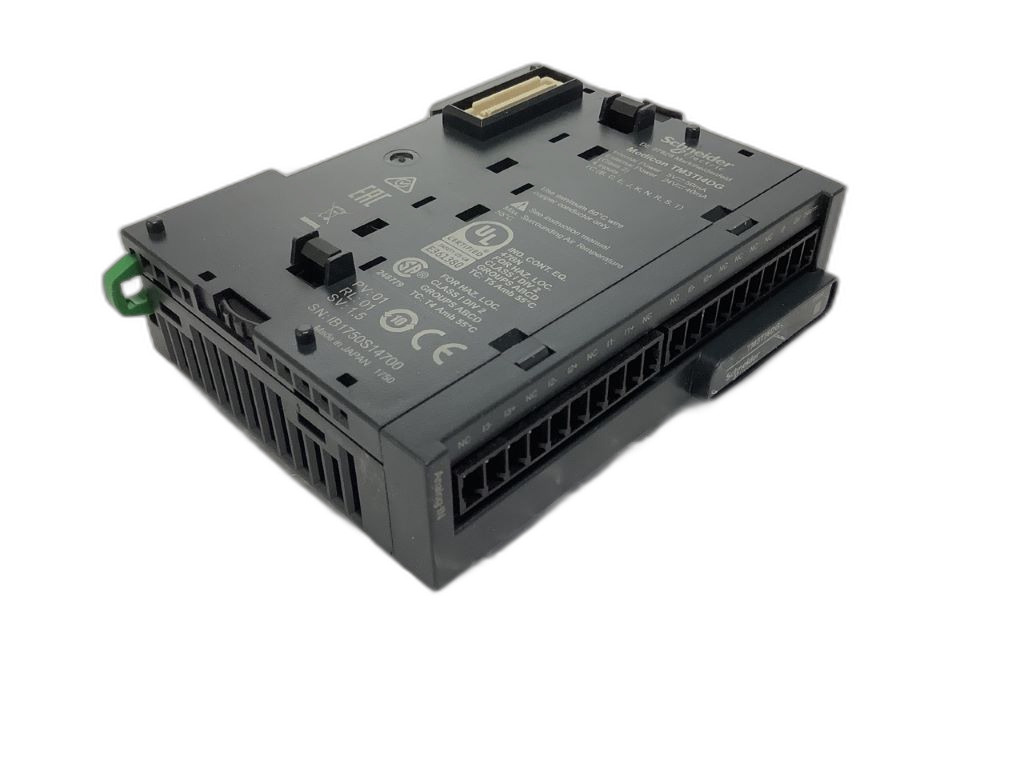

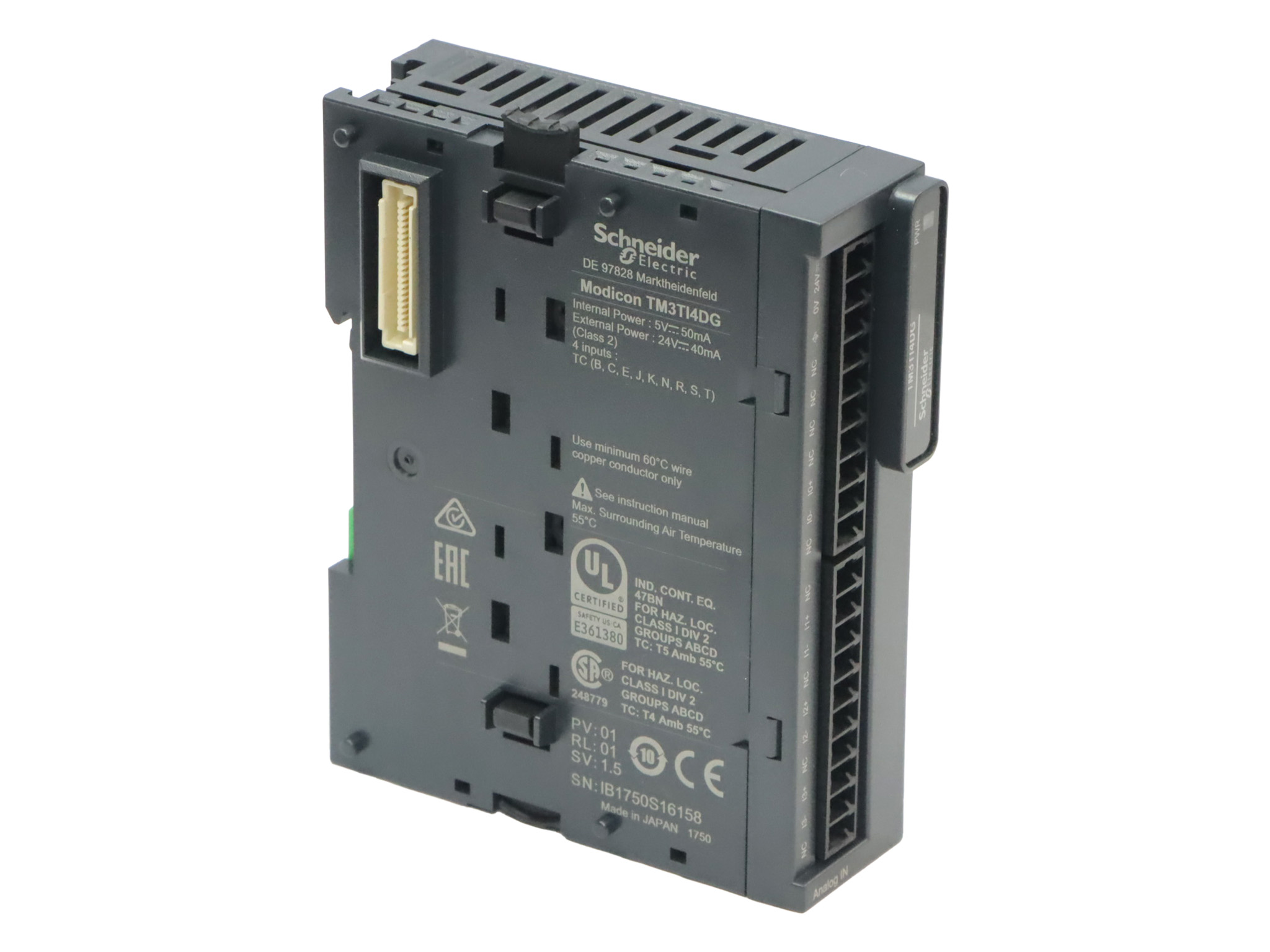

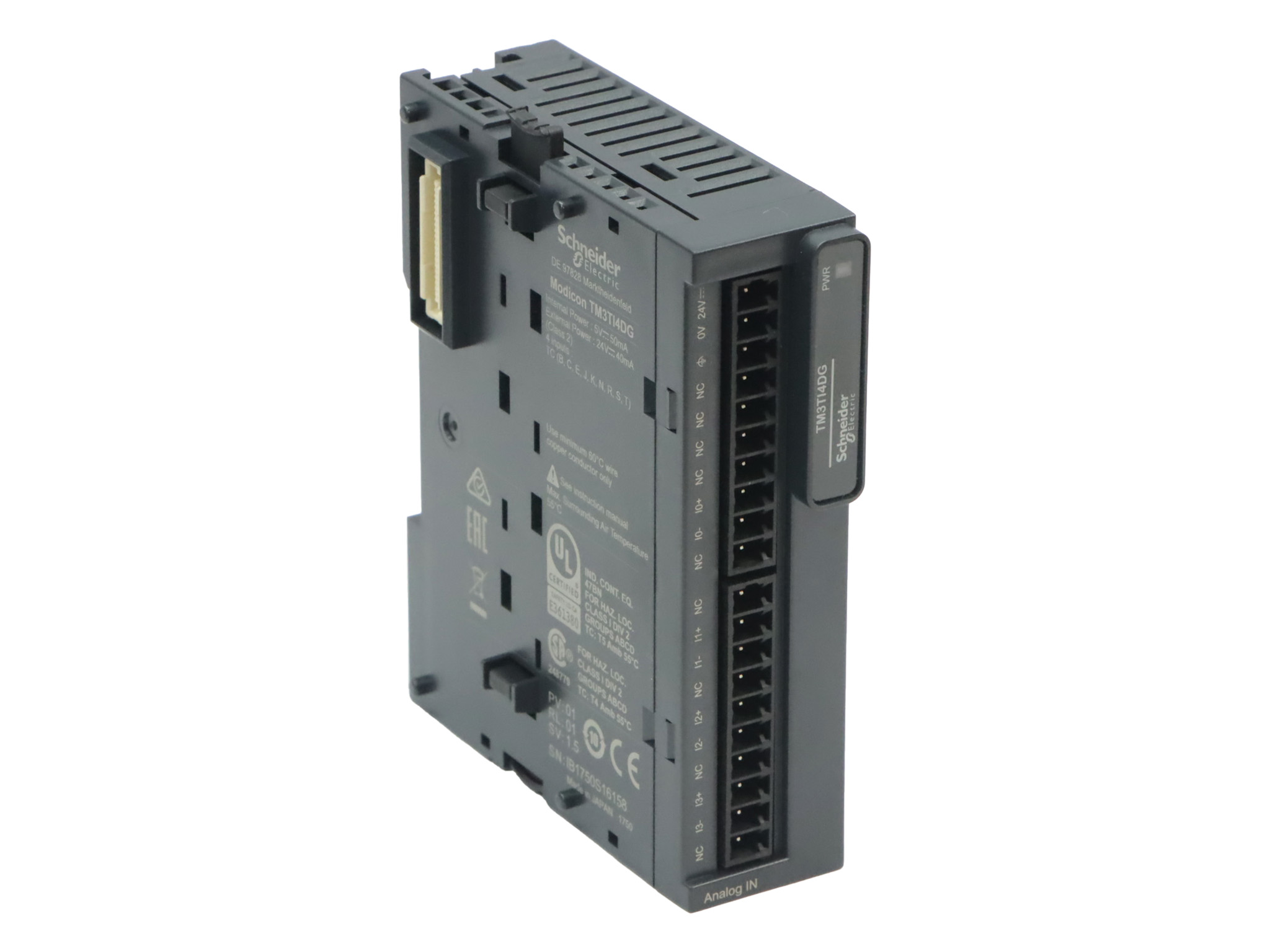

Le module TM3TI4DG de la gamme Modicon TM3 est un module d'entrées analogiques conçu pour la mesure de température via des thermocouples, compatible avec les automates Modicon M221, M241, M251 et M262. Il dispose de 4 entrées analogiques pour thermocouples, avec une plage de mesure allant de -200 °C à 2315 °C, en fonction du type de thermocouple utilisé (J, K, R, S, B, T, N, E, C).
Ses caractéristiques techniques incluent :
- Résolution des entrées analogiques : 16 bits, ou 15 bits avec signe.
- Surcharge permanente autorisée : 13 V pour les entrées de type tension et 40 mA pour les entrées de type courant.
- Impédance d'entrée : >= 1 MOhm pour thermocouple.
- Temps de conversion : 100 ms + 100 ms par voie + 1 cycle contrôleur pour entrées analogiques thermocouple.
- Précision absolue et dérive en température : varie selon le type de thermocouple, avec une précision générale de +/-0,2% de l'échelle complète à 25 °C pour la plupart des thermocouples.
- Diaphonie : <= 1 LSB. - Tension d'alimentation : 24 V CC avec limites de 20,4 à 28,8 V.
- Consommation électrique : 45 mA à 5 V CC via connecteur de bus et 35 mA à 24 V CC via alimentation externe.
Le module TM3TI4DG est conforme à la norme CEI 61131-2 et possède les marquages CE, UKCA, RCM, EAC, cULus et cULus HazLoc. Il est conçu pour résister à diverses perturbations électromagnétiques et environnementales, telles que les ondes de choc, les décharges électrostatiques, les champs électromagnétiques rayonnés, et les transitoires rapides.
