TSXDMZ28DR
Schneider Electric
Modicon TSX Micro

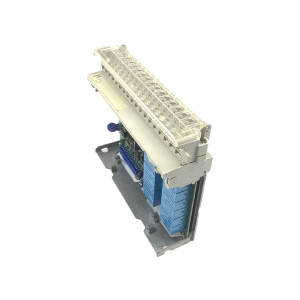

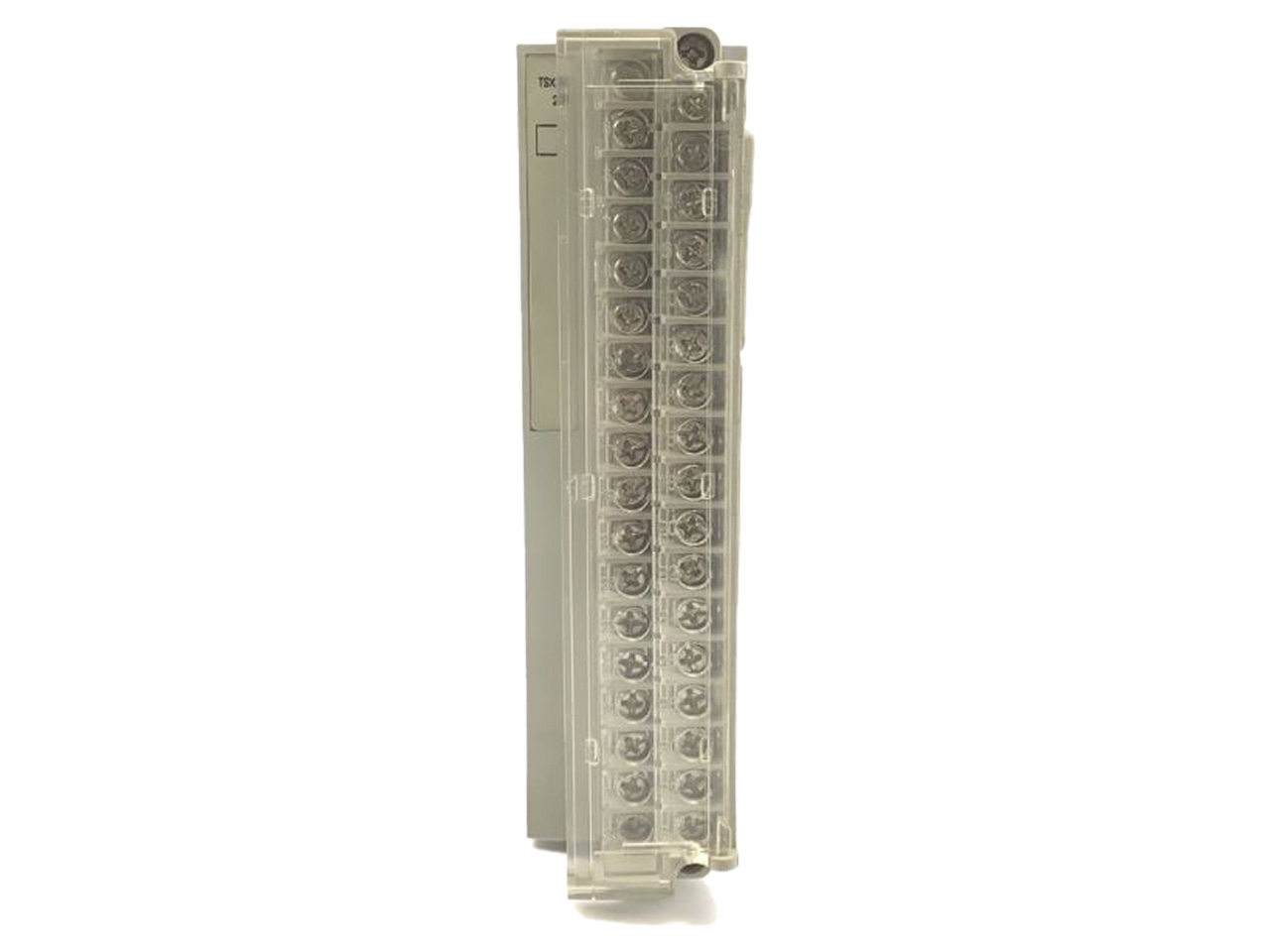

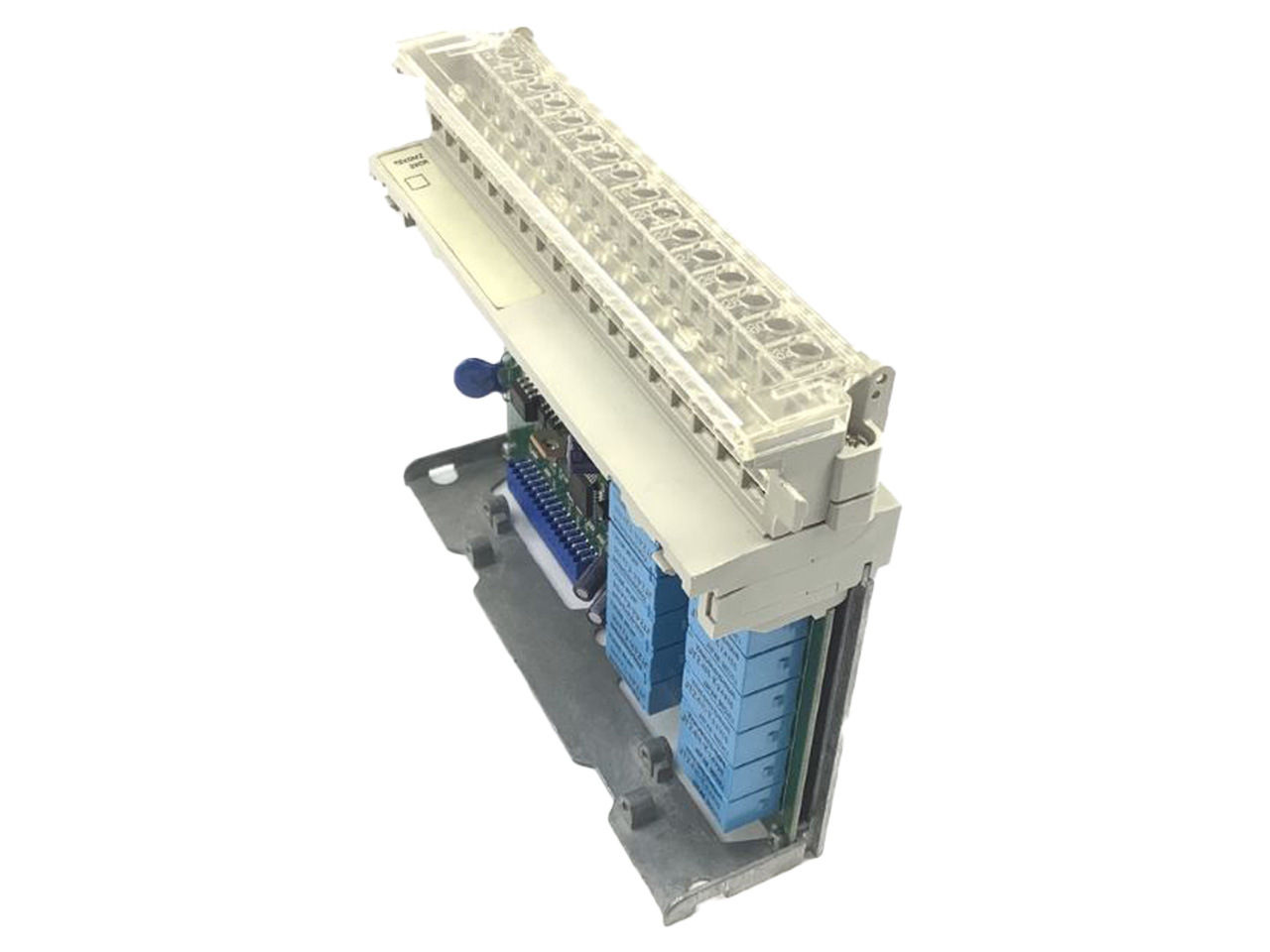

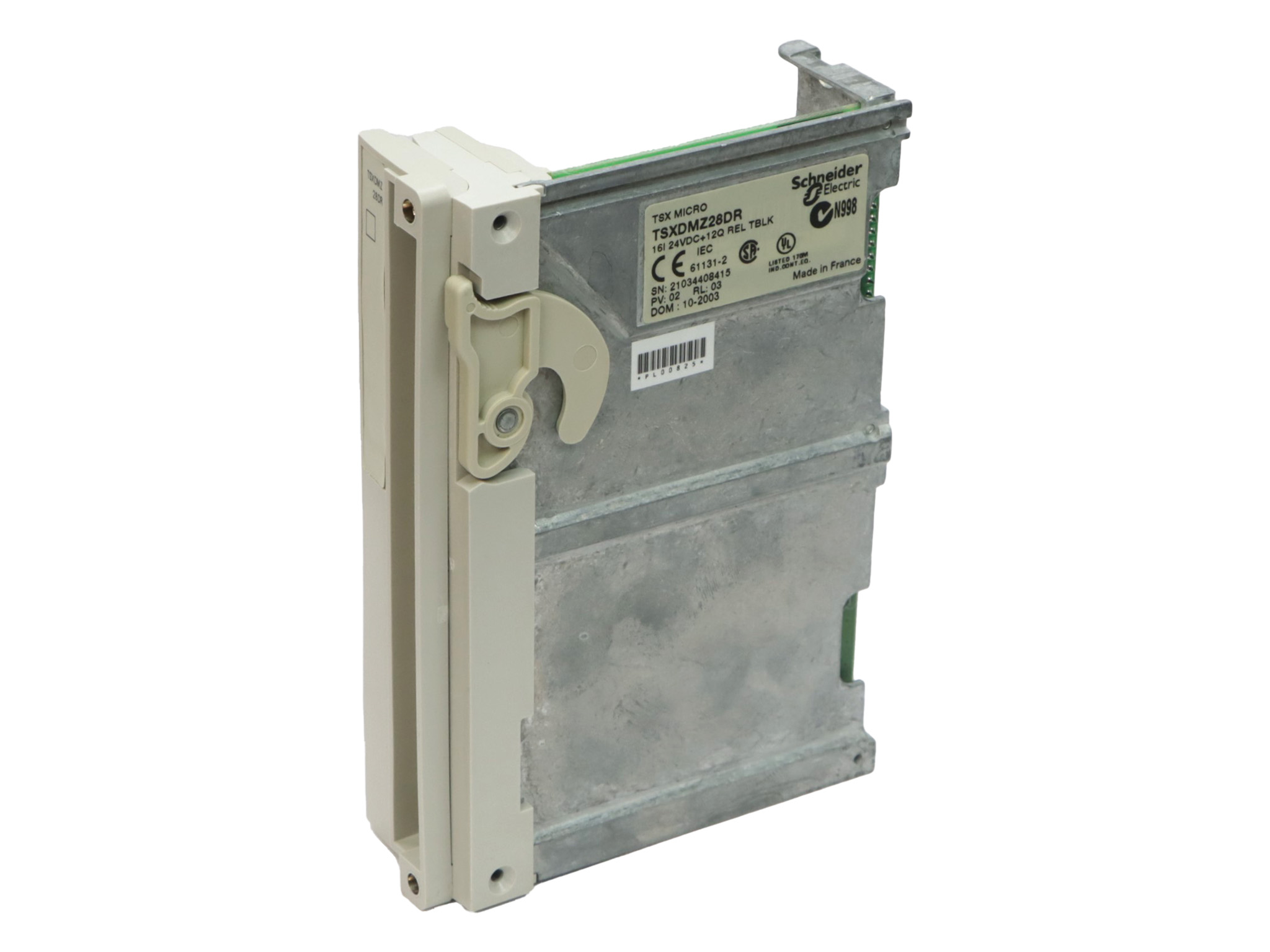

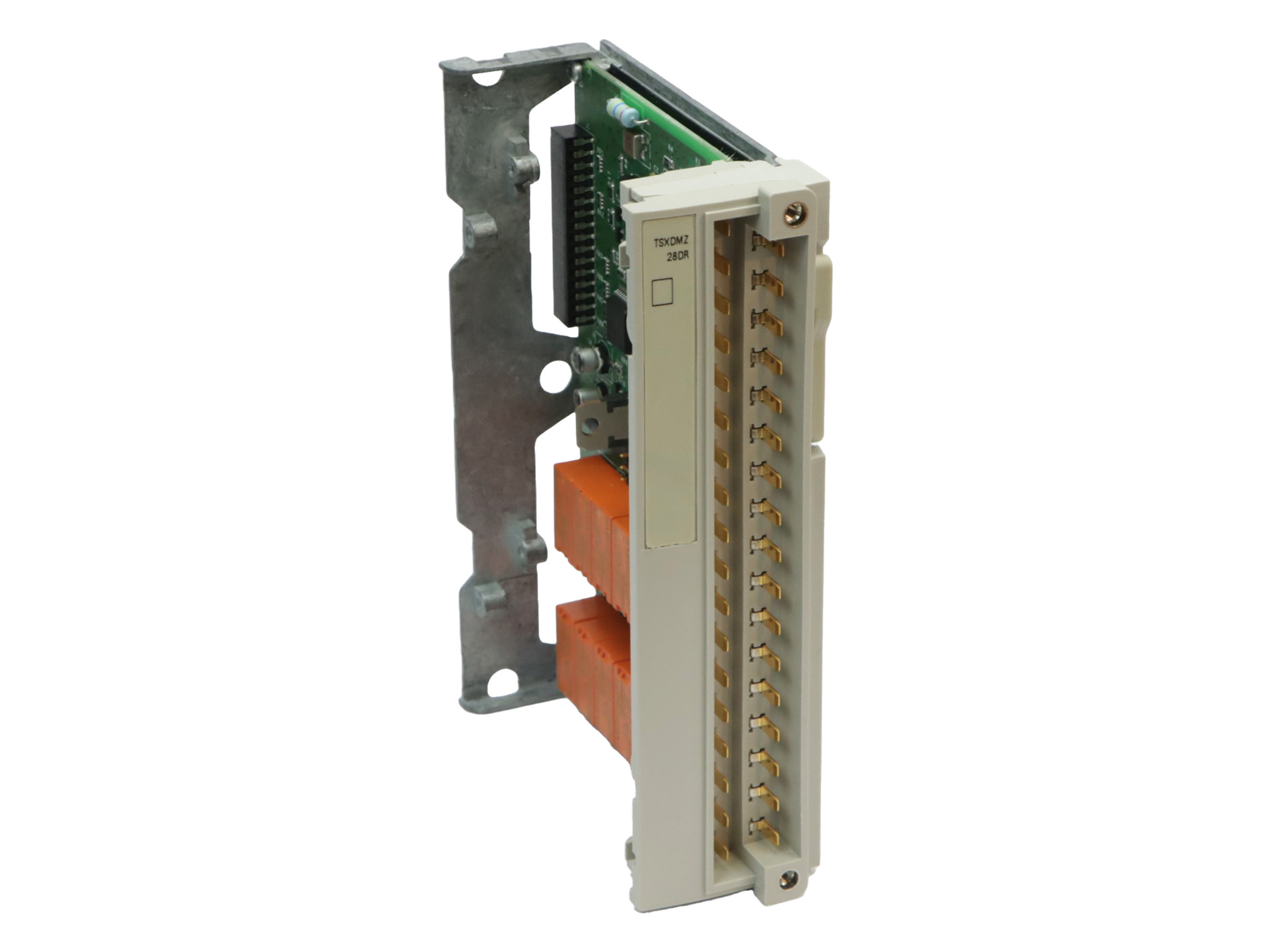

TSXDMZ28DR Module 28 entrées/sorties numériques Carte 28E/S 16E 12S Modicon TSX Micro Schneider Electric
Label RecQ
garantie 2 ans
Livraison par UPS, FEDEX
Paiement sécurisé
TSXDMZ28DR fait partie de la série Modicon TSX Micro, une solution d'automatisation développée par Schneider Electric. Ce module d'entrées/sorties numériques est équipé de 16 entrées TOR, fonctionnant avec une tension d'entrée logique de 24 V CC et un courant d'entrée de 9 mA. Les seuils de tension d'entrée sont définis à 8 V pour la phase 1, avec un état 0 garanti à moins de 1,5 mA et un état 1 garanti à plus de 2,5 mA. L'impédance d'entrée est de 4 Ohm, tandis que le temps de réponse est compris entre 0,1 et 7,5 ms pour les entrées et reste en dessous de 10 ms pour les sorties. Ce module est adapté pour être utilisé avec des détecteurs de proximité à 2/3 fils et est optimisé pour des charges résistives. La consommation électrique est de 160 mA en positif et 131 mA en négatif, avec une puissance dissipée de 4,5 W. Les plages de tension de sortie s'étendent de 19 à 264 V CA et de 10 à 34 V CC, avec des contacts de type "F". La consommation de puissance varie en fonction de la tension et du type de charge, pouvant atteindre 220 VA pour des charges résistives et inductives sous diverses tensions. Le module TSXDMZ28DR est conçu pour supporter une tension d'isolement de 1500 V pendant 1 seconde et offre une résistance d'isolement supérieure ou égale à 10 mOhm. Il est conforme à la norme CEI 1131-2 Type 1 et dispose d'un courant thermique conventionnel [Ith] de 3 A.
