TSXPBY100
TSXPBY100 Schneider Electric – reconditionné et testé
Solution de remplacement en cas de panne, d’obsolescence ou d’interruption de communication sur un réseau Profibus DP.
Le TSXPBY100 de Schneider Electric est un kit de communication Profibus DP destiné aux automates Modicon Premium et Atrium slot-PLC. Il permet de connecter l’automate à des équipements industriels déportés via un réseau de terrain.
Fin de service annoncée : imminente
Une défaillance de ce module peut interrompre les échanges entre l’automate et les équipements connectés. Les conséquences peuvent inclure une perte de données, des défauts de commande ou l’arrêt d’une partie de la production.
Lorsque la référence devient difficile à trouver, le reconditionné constitue une solution pour maintenir une installation existante. Cofiem Electronics propose le TSXPBY100 reconditionné et testé, avec une garantie de 24 mois.
Utilisé pour assurer la communication Profibus DP entre un automate et ses équipements, ce module contribue au maintien en condition opérationnelle de l’installation.
Pour préparer votre remplacement : vérifiez la référence, la configuration du réseau et les équipements raccordés.
Caractéristiques techniques du module Profibus DP TSXPBY100
Le TSXPBY100 intervient dans l’architecture de communication d’un système d’automatisation industriel. Il assure le rôle de maître Profibus DP pour échanger avec les équipements esclaves du réseau.
En production, une perte de communication peut affecter les capteurs, les actionneurs, les variateurs de vitesse ou les entrées-sorties déportées. Le diagnostic du réseau permet alors d’orienter la recherche de panne.
Données techniques principales
- Référence : TSXPBY100
- Marque : Schneider Electric
- Gamme : Modicon Premium
- Fonction : kit de communication maître Profibus DP
- État : reconditionné et testé
- Garantie : 24 mois
- Compatibilité indiquée : automates Modicon Premium et Atrium slot-PLC
- Nombre d’esclaves : jusqu’à 126 équipements Profibus DP
- Interface physique : RS485
- Débits pris en charge : de 9,6 kbit/s à 12 Mbit/s
- Longueur de bus : jusqu’à 1 200 mètres sans répéteur, selon les conditions d’installation
- Avec répéteurs : jusqu’à 4 800 mètres avec trois répéteurs, selon la configuration du réseau
- Capacité annoncée : 3 872 entrées et 3 872 sorties
- Consommation : 400 mA sous 5 V DC
- Température de fonctionnement : de 0 °C à 60 °C

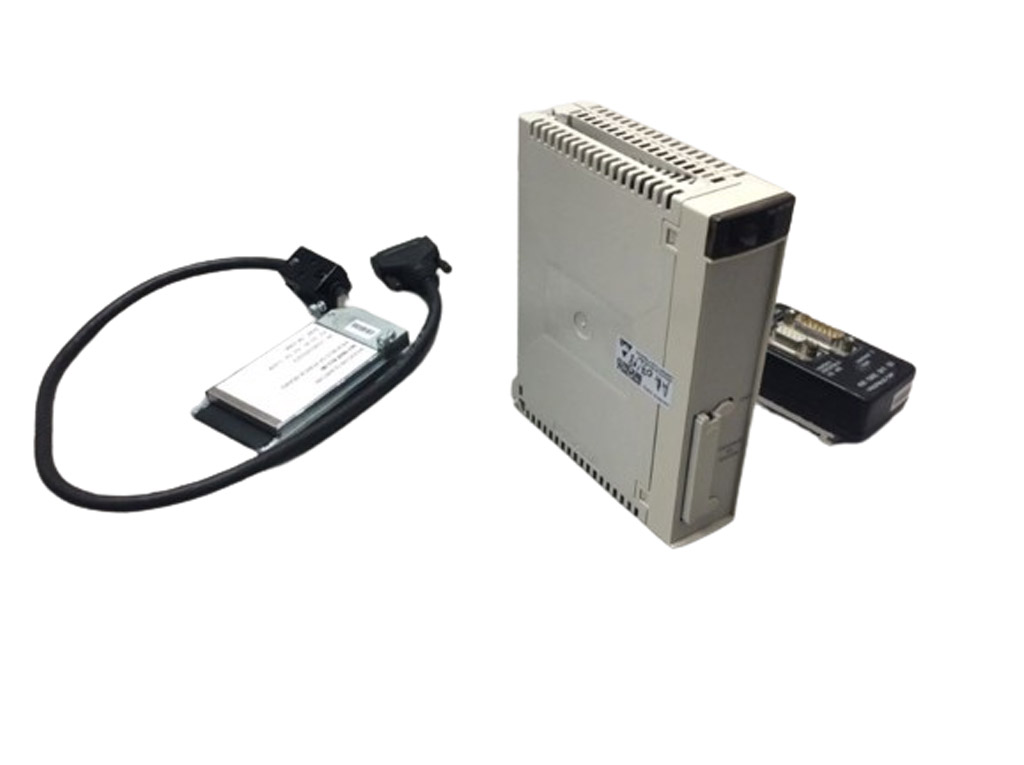

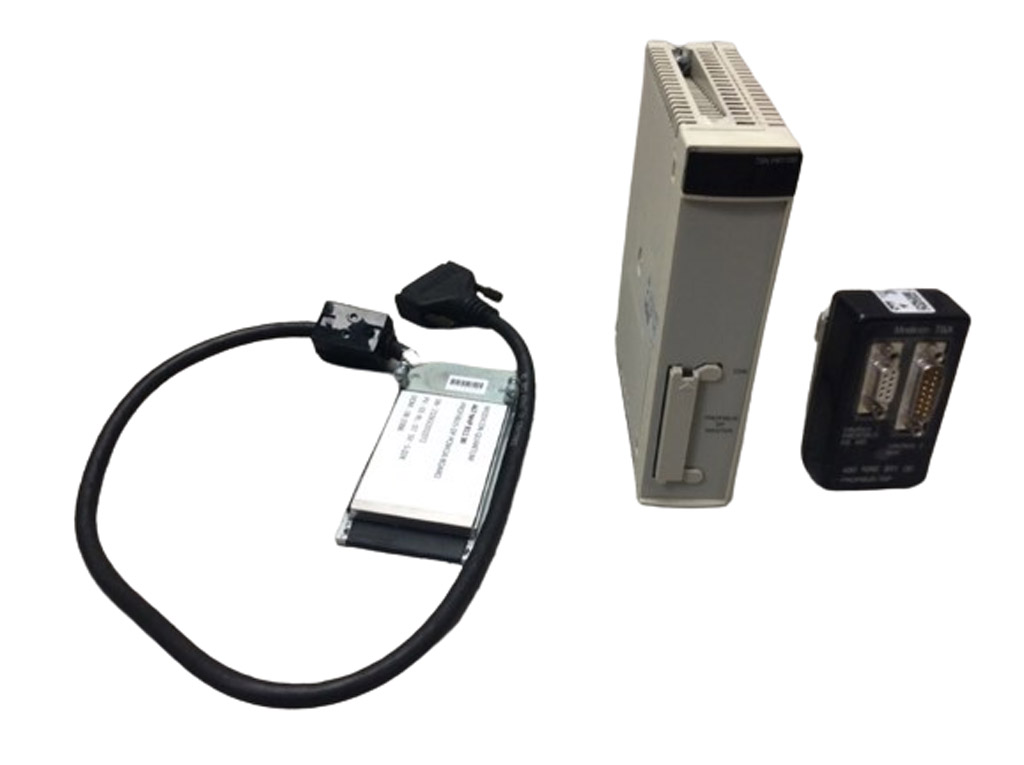

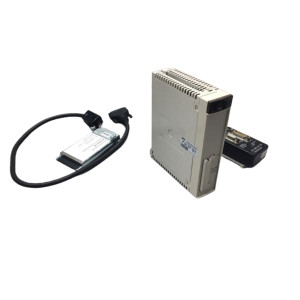

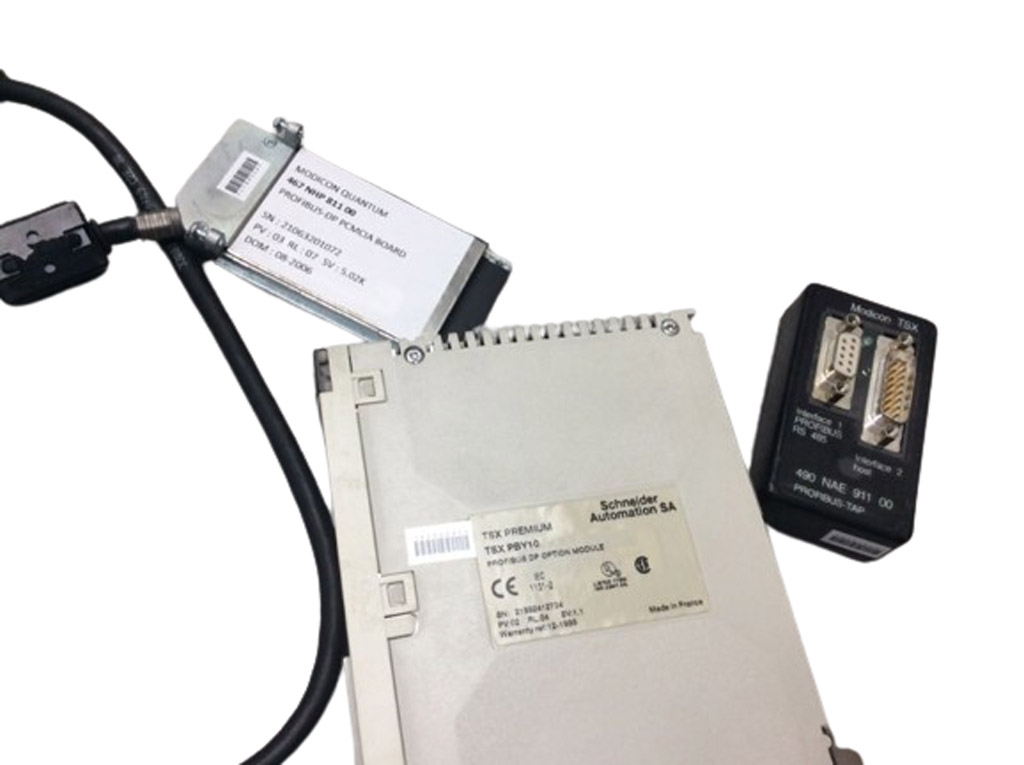

Composition du kit et fonctions
Le kit TSXPBY100 comprend plusieurs éléments nécessaires à son intégration dans le système :
- Un module hôte pour carte PCMCIA
- Une carte PCMCIA Profibus DP
- Un câble de liaison intégré de 0,6 mètre
- Un boîtier de dérivation en T pour le raccordement au bus principal
Le module prend en charge les fonctions de maître de classe 1 et 2. Il propose également des fonctions de diagnostic et de vérification de la configuration des esclaves.
Avant tout remplacement, il convient de contrôler la configuration existante, le raccordement du bus et les paramètres de communication. La compatibilité doit être confirmée avec l’architecture automate et les équipements installés.
Symptômes pouvant conduire au remplacement
Plusieurs anomalies peuvent orienter le diagnostic vers le module ou son environnement de communication :
- Perte des échanges avec certains esclaves Profibus DP
- Défauts de communication récurrents sur le réseau
- Équipements déportés non reconnus par l’automate
- Arrêt de séquences automatisées dépendantes des échanges réseau
- Redémarrage impossible après une défaillance de communication
Ces symptômes ne prouvent pas systématiquement une panne du TSXPBY100. Le câblage, les connecteurs, l’alimentation et la configuration des esclaves doivent également être vérifiés.
Réemploi industriel et gestion de l’obsolescence
Le réemploi permet de prolonger la durée d’utilisation des équipements industriels existants. Il limite le remplacement systématique de matériels encore exploitables et réduit la production de déchets électroniques.
Pour un module de communication comme le TSXPBY100, cette approche présente un intérêt particulier lorsqu’une installation Modicon Premium reste opérationnelle et que son remplacement complet serait coûteux ou complexe.
Le recours à une référence reconditionnée peut ainsi contribuer à rétablir un réseau existant, tout en maîtrisant les coûts de maintenance. Il représente une solution de continuité industrielle, notamment lorsque la disponibilité des pièces neuves devient contraignante.
Les avantages du TSXPBY100 reconditionné pour la maintenance
Une solution pour réduire les délais d’approvisionnement
Rechercher une ancienne référence peut ralentir une intervention de maintenance. Le recours au reconditionné permet d’envisager une alternative lorsque le matériel est disponible chez Cofiem.
La disponibilité doit être confirmée au moment de la demande. Elle dépend du stock et des quantités restantes.
La continuité de production comme priorité
Une défaillance de communication peut immobiliser une partie de la ligne ou perturber les échanges avec les équipements de terrain. Retrouver la référence adaptée aide les équipes de maintenance à préparer leur intervention et à limiter la durée d’indisponibilité.
Le TSXPBY100 reconditionné permet d’envisager le maintien de l’architecture existante, sous réserve de validation technique.
Une compatibilité à vérifier avant intervention
Le remplacement d’un module de communication dépend de l’automate, du réseau et des équipements raccordés. La référence exacte constitue un premier point de contrôle.
La vérification de la configuration permet d’anticiper les contraintes d’intégration. Elle évite de supposer qu’un remplacement peut s’effectuer sans modification ni reparamétrage.
L’expertise Cofiem Electronics en électronique industrielle
Cofiem Electronics accompagne les industriels dans la recherche de solutions pour maintenir leurs équipements en service et gérer l’obsolescence électronique.
- Tests en atelier : vérification du matériel avant expédition
- Garantie de 24 mois : une garantie pour sécuriser l’achat
- Label RecQ : reconnaissance d’une démarche de reconditionnement de qualité
- Expertise depuis 1991 : plus de 30 ans d’expérience en électronique industrielle
- Stock en France : plus de 250 000 pièces et plus de 30 000 références pour répondre aux besoins de maintenance
Cette expertise permet aux équipes de maintenance et aux acheteurs industriels de rechercher une référence adaptée à leur installation. En cas de doute sur le TSXPBY100, les équipes Cofiem peuvent accompagner la vérification technique avant commande.
FAQ sur le TSXPBY100 Schneider Electric
Le TSXPBY100 peut-il remplacer un module Profibus DP défaillant ?
Oui, il peut être envisagé pour remplacer cette référence dans une installation compatible. Il faut toutefois vérifier l’automate concerné, la configuration du réseau et les équipements raccordés avant toute intervention.
Le TSXPBY100 est-il compatible avec les automates Modicon Premium ?
Le kit est indiqué pour les automates Modicon Premium et Atrium slot-PLC. La compatibilité doit être confirmée à partir de la configuration précise de l’installation.
Le TSXPBY100 reconditionné est-il garanti ?
Oui. Le matériel reconditionné proposé par Cofiem bénéficie d’une garantie de 24 mois. Les conditions de disponibilité et de livraison sont à confirmer lors de la demande.
Besoin du TSXPBY100 pour remettre votre installation en service ?
Une panne du réseau Profibus DP peut perturber les échanges entre l’automate et les équipements de terrain. Le TSXPBY100 Schneider Electric reconditionné constitue une solution à étudier pour maintenir une architecture Modicon Premium existante.
- Commandez directement en ligne si la référence est disponible.
- Demandez un devis personnalisé pour connaître les conditions d’approvisionnement.
- Contactez les équipes Cofiem pour une assistance technique sur la référence et sa compatibilité.
