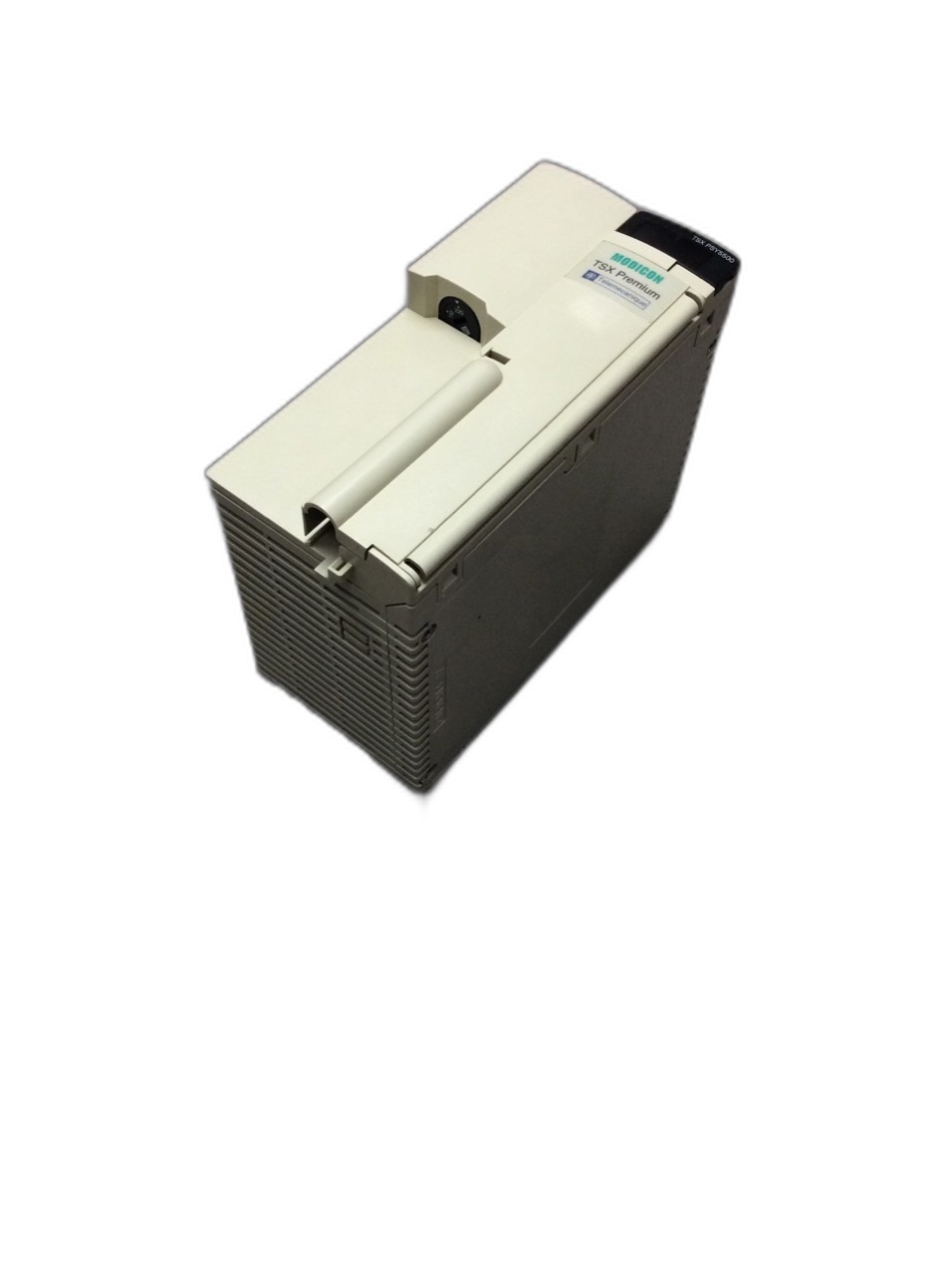

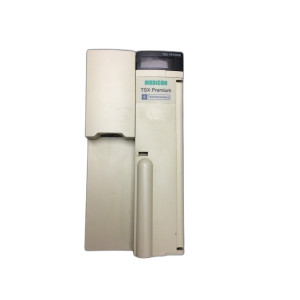

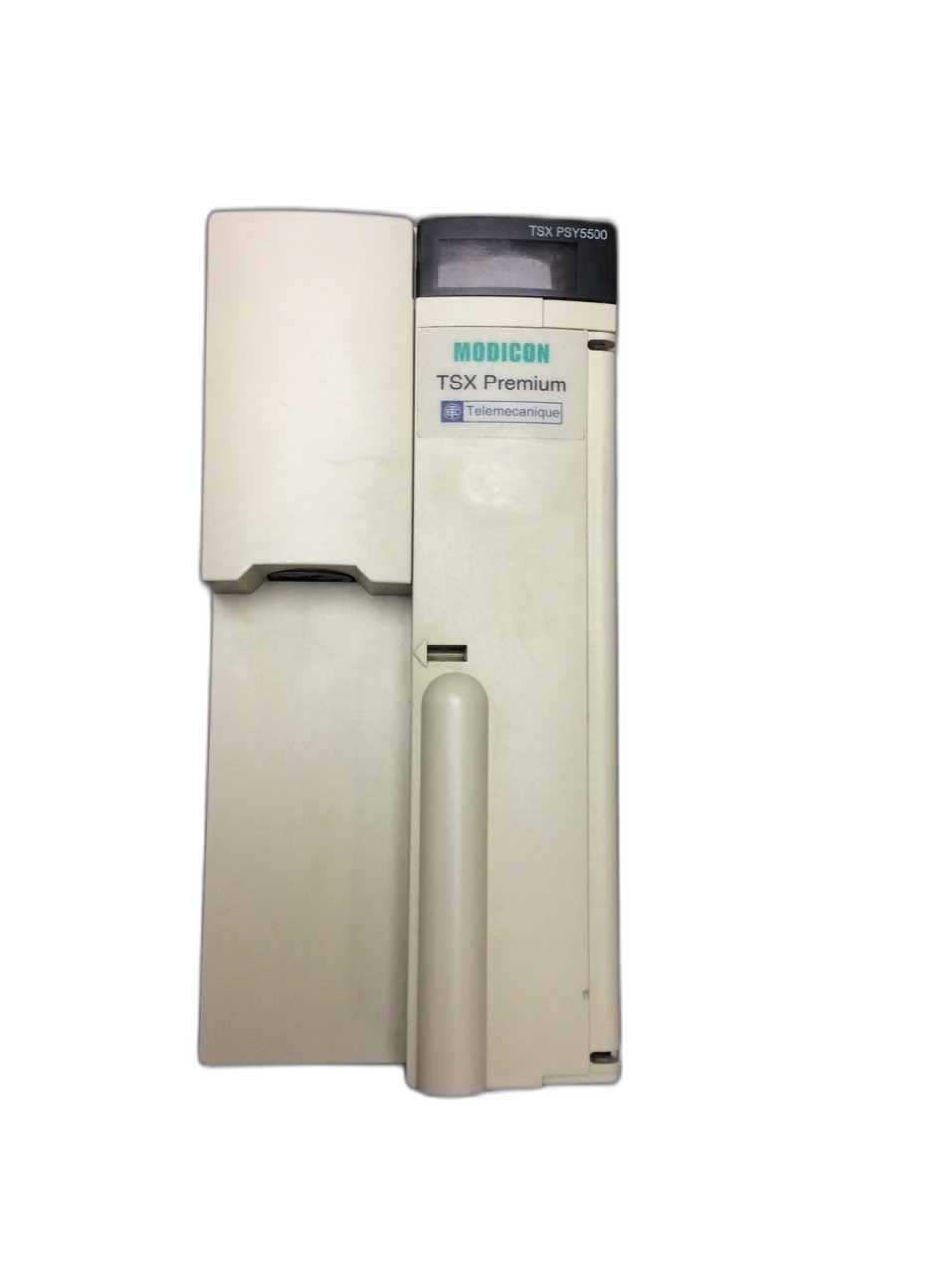

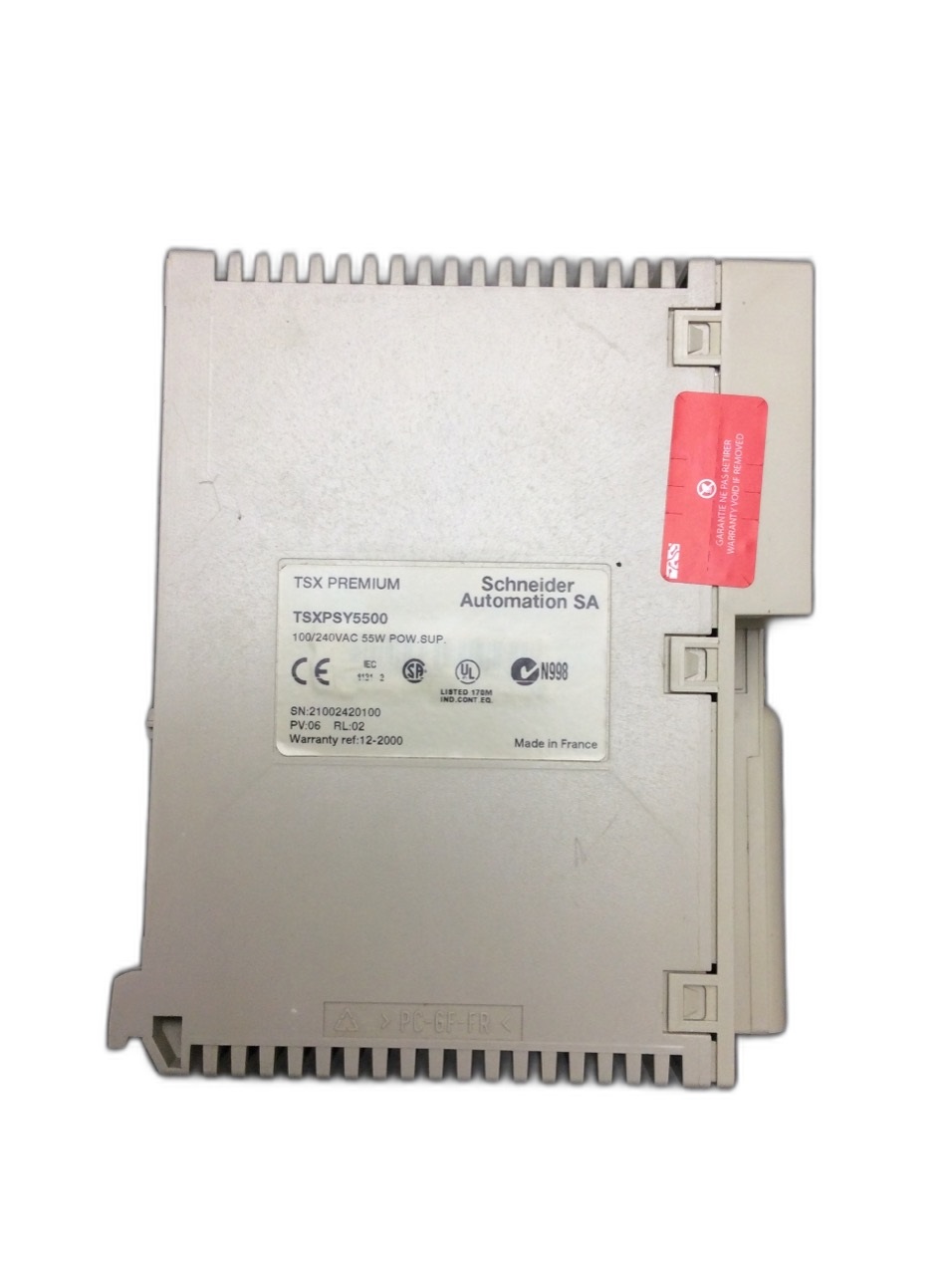

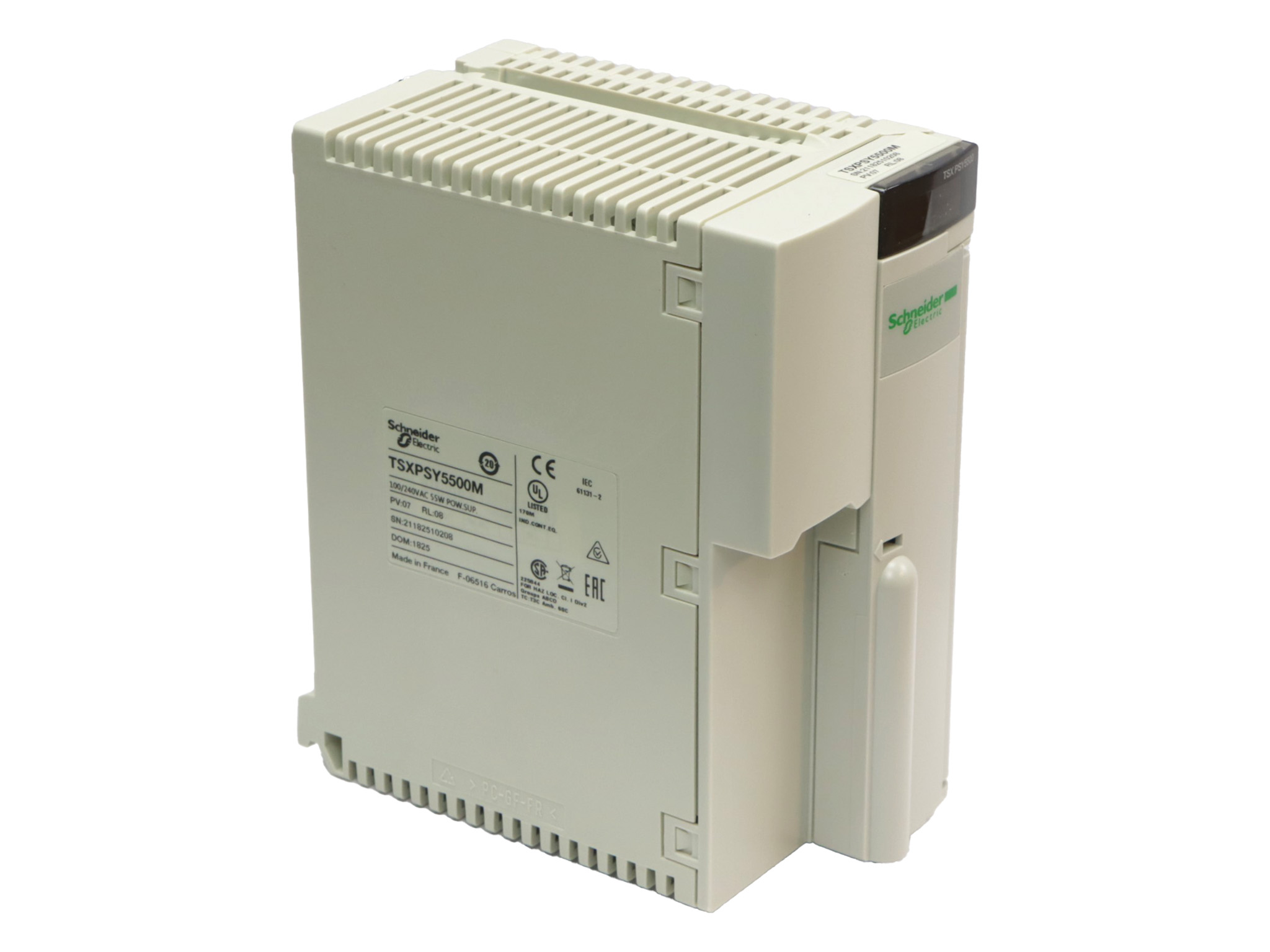

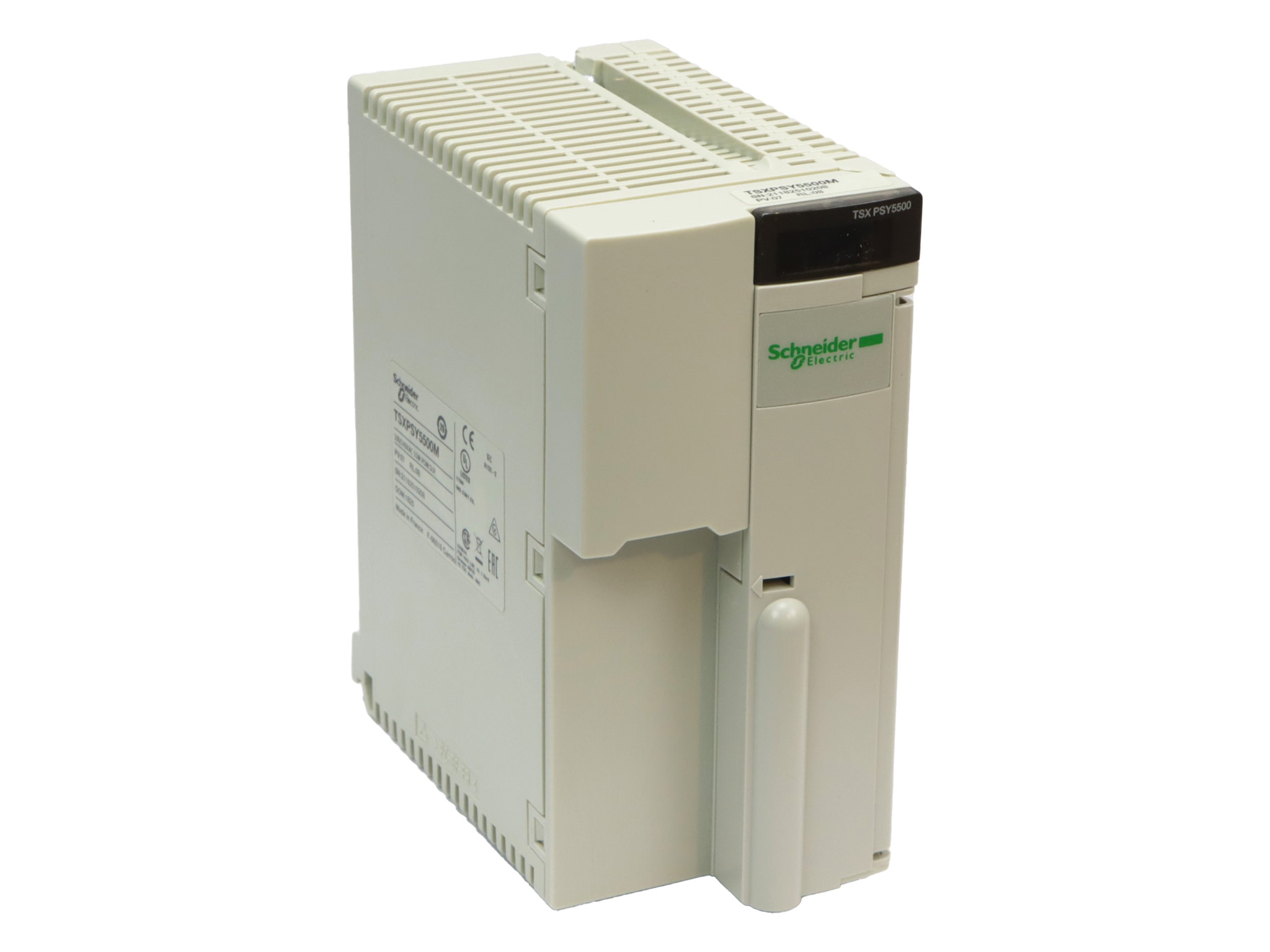

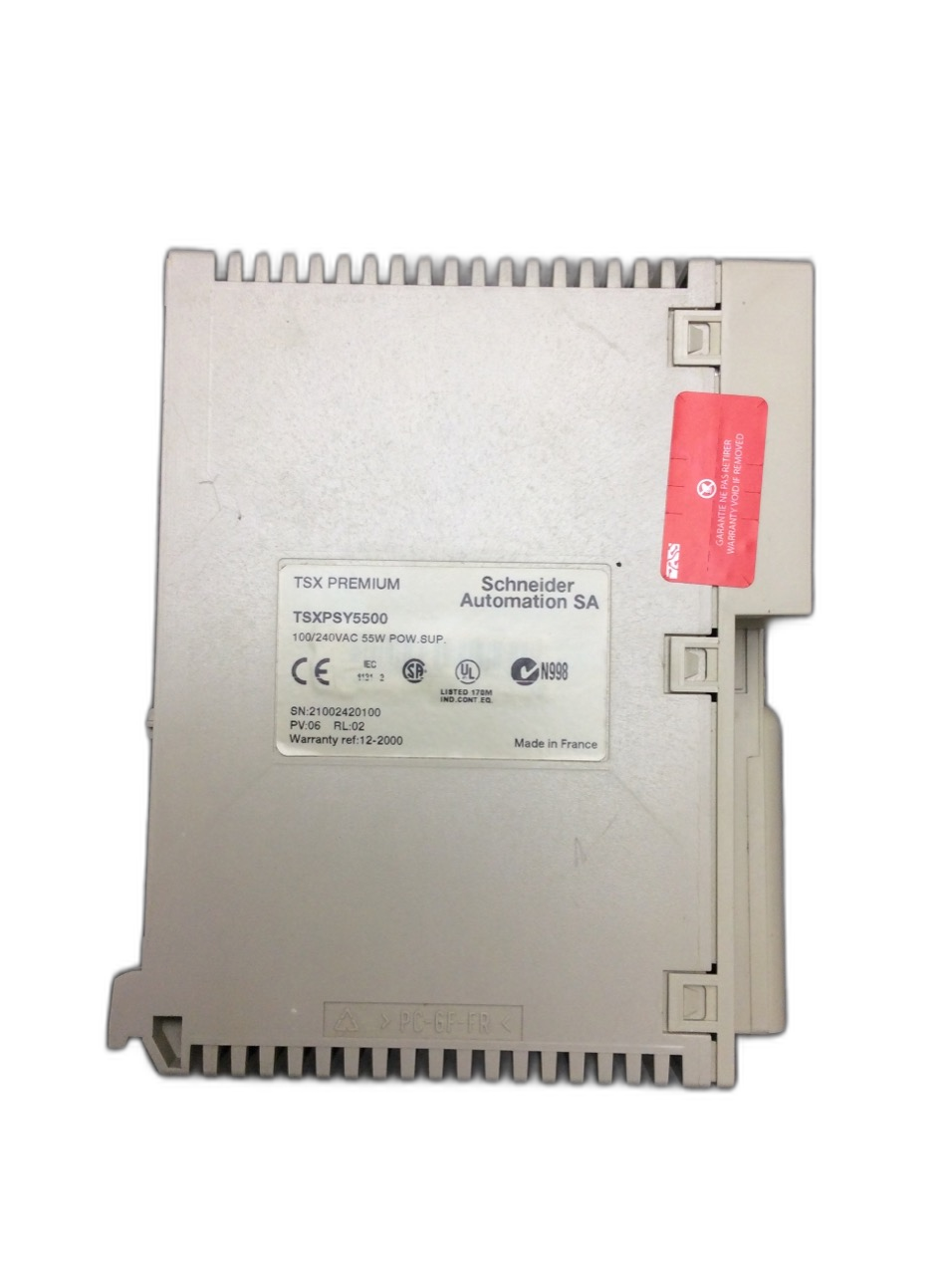

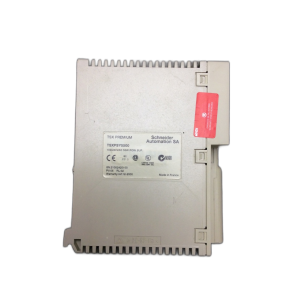

TSXPSY5500M Schneider Electric : alimentation Modicon Premium reconditionnée et testée
Le TSXPSY5500M de Schneider Electric est un module d’alimentation de la gamme Modicon Premium. Il fournit l’énergie nécessaire au fonctionnement de l’automate et de ses circuits d’alimentation secondaires.
Fin de service annoncée : imminente
Une défaillance de ce module peut empêcher le démarrage de l’automate ou provoquer l’arrêt d’une machine. En production, cette panne peut immobiliser une ligne et retarder la reprise des opérations.
Lorsque l’approvisionnement d’une ancienne référence devient complexe, le reconditionné représente une solution à étudier. Cofiem Electronics propose des équipements industriels reconditionnés et testés, avec une garantie de 24 mois.
Le TSXPSY5500M peut ainsi être envisagé pour remplacer une alimentation défaillante, sous réserve de vérifier sa compatibilité avec l’installation existante.
Disponibilité, devis et assistance technique : vérifiez la référence et les caractéristiques électriques avant commande.
Caractéristiques techniques de l’alimentation TSXPSY5500M
Le TSXPSY5500M s’intègre dans un système d’automatisation Modicon Premium. Il assure l’alimentation électrique nécessaire au fonctionnement de l’architecture concernée.
Une panne d’alimentation peut se traduire par un automate qui ne démarre plus, des défauts électriques ou une interruption de production. Le diagnostic doit permettre de distinguer une défaillance du module d’un problème de câblage ou d’un autre composant.
Données techniques principales
- Référence : TSXPSY5500M
- Marque : Schneider Electric
- Gamme : Modicon Premium
- Fonction : module d’alimentation électrique
- État : reconditionné et testé
- Garantie : 24 mois
- Tension d’entrée : 100 à 120 V CA ou 200 à 240 V CA
- Plage d’entrée à 100–120 V : 85 à 140 V CA
- Plage d’entrée à 200–240 V : 190 à 264 V CA
- Fréquence du réseau : 50/60 Hz
- Courant d’entrée indiqué : 1 700 mA à 100 V et 500 mA à 240 V
- Courant d’appel : 38 A à 100 V et à 240 V
- Puissance totale utile au secondaire : 50 W
- Puissance secondaire à 24 V CC : 19 W
- Puissance secondaire à 5 V CC : 35 W
- Protection primaire : fusible interne temporisé de 4 A, format 5 × 20 mm
- Protections secondaires : surcharge, surtension et court-circuit
- Marquage : CE
Protections et caractéristiques électriques
Le module dispose de protections destinées à limiter les conséquences de défauts électriques sur le circuit secondaire. Le fusible interne protège le circuit primaire selon les caractéristiques prévues par le constructeur.
La documentation technique indique une résistance d’isolement supérieure ou égale à 100 MΩ entre le primaire et la masse, ainsi qu’entre le primaire et le secondaire.
Le produit est également associé à la conformité 73/23/EEC dans les données fournies. Ces caractéristiques doivent être rapprochées de la documentation correspondant à la référence exacte avant intégration.
Symptômes pouvant conduire au remplacement
Une vérification de l’alimentation peut être nécessaire lorsque l’installation présente les symptômes suivants :
- Automate qui ne démarre plus.
- Arrêt soudain du système d’automatisation.
- Défauts électriques ou déclenchements répétés.
- Perte d’alimentation de certains circuits.
- Immobilisation de la machine après une anomalie électrique.
- Redémarrage impossible malgré les contrôles initiaux.
Ces symptômes ne suffisent pas à confirmer que le module est défaillant. Il faut également contrôler l’alimentation en amont, le câblage et les composants raccordés.
Avant toute commande, la tension disponible sur site et les besoins électriques de l’installation doivent être vérifiés.
Réemploi industriel et gestion de l’obsolescence
Le réemploi permet de prolonger la durée d’utilisation des équipements industriels existants. Il réduit le recours au remplacement systématique et contribue à limiter les déchets électroniques.
Pour les installations Modicon Premium, conserver l’architecture existante peut éviter un remplacement plus large de l’automatisme. Une alimentation reconditionnée constitue une solution à envisager lorsque la référence d’origine reste nécessaire à la maintenance.
Le TSXPSY5500M reconditionné peut donc répondre à un besoin de remplacement ponctuel ou d’approvisionnement lié à l’obsolescence. Il associe une démarche d’économie circulaire à un objectif concret : contribuer à la continuité de production.
Les avantages du TSXPSY5500M reconditionné pour la maintenance
Une alternative pour l’approvisionnement de références anciennes
Trouver une alimentation adaptée peut devenir difficile sur une installation ancienne. Le reconditionné permet d’envisager une autre source d’approvisionnement lorsque la référence est disponible.
La disponibilité et les délais doivent être confirmés au moment de la demande, notamment en situation d’urgence.
Réduire les conséquences d’un arrêt de production
Une alimentation défaillante peut empêcher le fonctionnement de l’automate et bloquer une séquence de production. Identifier rapidement la bonne référence aide les équipes de maintenance à préparer leur intervention.
Le remplacement peut contribuer à réduire la durée d’indisponibilité. La remise en service dépend toutefois du diagnostic et de l’absence d’autres défauts sur l’installation.
Vérifier la compatibilité avant intervention
Le TSXPSY5500M est associé à la gamme Modicon Premium. Le remplacement doit néanmoins être validé à partir de la référence exacte et des caractéristiques de l’installation.
Les tensions d’entrée et les puissances secondaires doivent correspondre aux besoins du système. Il ne faut pas présumer qu’un remplacement s’effectue sans adaptation ni vérification préalable.
L’expertise Cofiem Electronics en électronique industrielle
Cofiem Electronics accompagne les industriels dans le maintien en condition opérationnelle de leurs équipements et la gestion de l’obsolescence électronique.
- Tests en atelier : vérification du matériel avant expédition.
- Garantie de 24 mois : une couverture pour sécuriser l’achat.
- Label RecQ : démarche de reconditionnement de qualité.
- Expertise depuis 1991 : plus de 30 ans d’expérience en électronique industrielle.
- Stock en France : plus de 250 000 pièces et plus de 30 000 références pour répondre aux besoins de maintenance.
Cette expertise aide les équipes de maintenance et les acheteurs à rechercher des références adaptées à leurs installations. Les équipes Cofiem peuvent également accompagner la vérification technique avant commande.
FAQ sur le TSXPSY5500M Schneider Electric
Le TSXPSY5500M peut-il remplacer une alimentation défaillante ?
Il peut être envisagé si la référence et les caractéristiques électriques correspondent à l’installation. La compatibilité avec l’architecture Modicon Premium doit être vérifiée avant toute intervention.
Quelle tension d’entrée accepte le TSXPSY5500M ?
Les données fournies indiquent deux plages d’entrée : 85 à 140 V CA et 190 à 264 V CA. La tension du réseau doit être vérifiée avant le remplacement.
Le remplacement permet-il de redémarrer immédiatement l’automate ?
Le remplacement peut contribuer à la remise en service si l’alimentation est à l’origine de la panne. Le câblage et les autres composants doivent également être contrôlés.
