TWDLMDA20DTK
Schneider Telemecanique
Twido

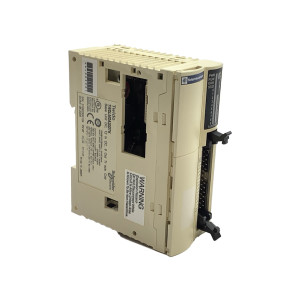

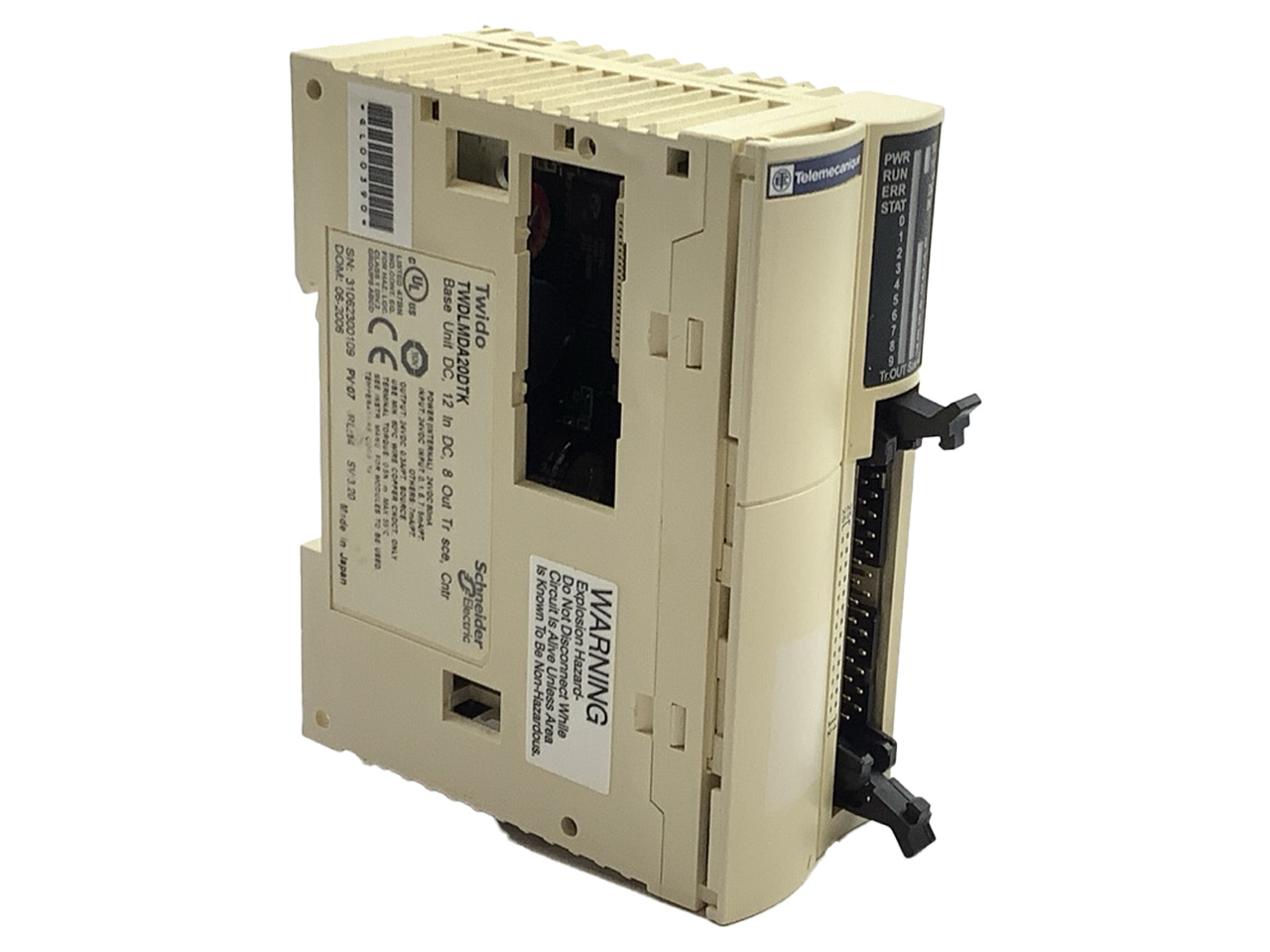

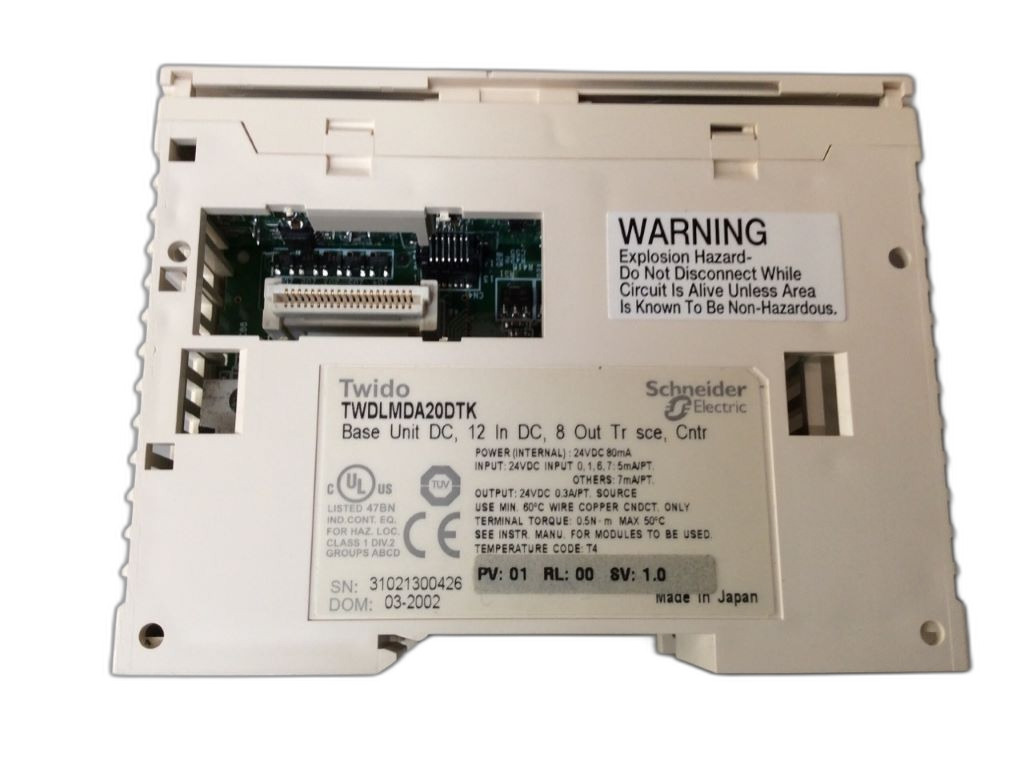

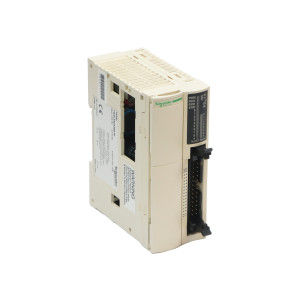

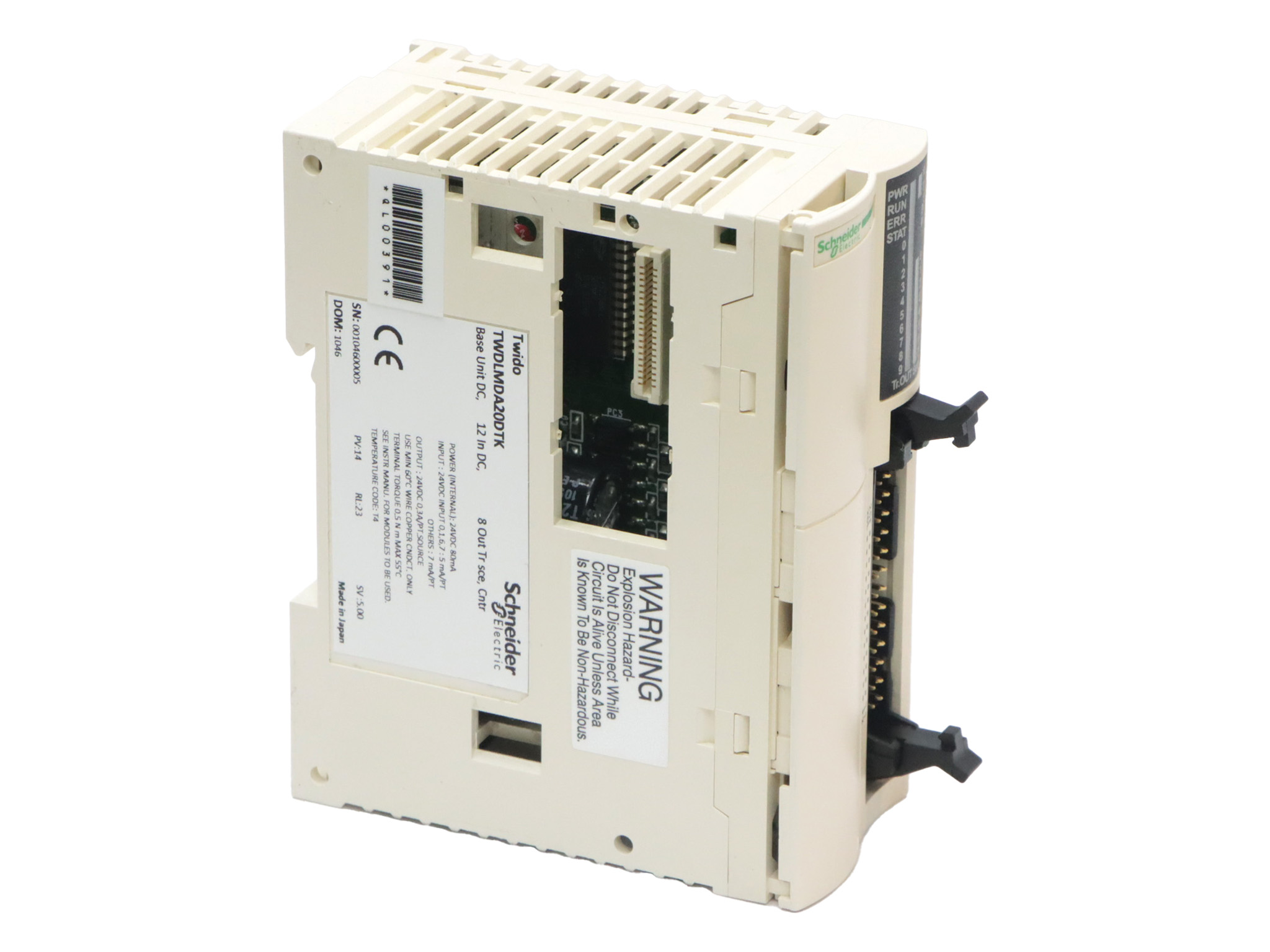

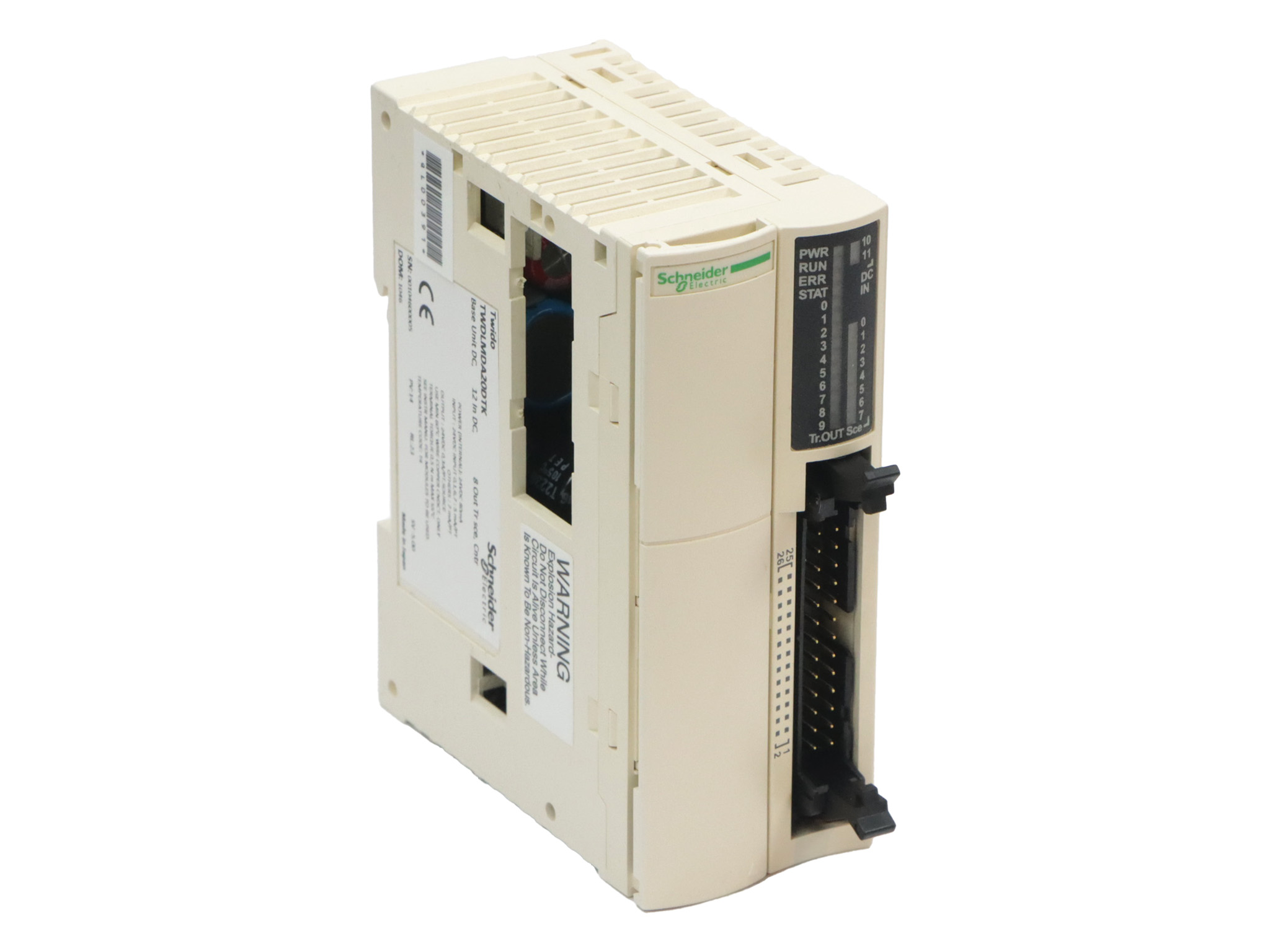

TWDLMDA20DTK Base d'automate extensible Twido Schneider Telemecanique 24V 20 E/S 12 entrées logiques 24 VCC 8 sorties statiques transistor port RS485 écran LCD 32 Ko
Label RecQ
garantie 2 ans
Livraison par UPS, FEDEX
Paiement sécurisé
TWDLMDA20DTK de la gamme Twido de Télémécanique Schneider Electric. Ce contrôleur logique modulaire est spécialement conçu pour des applications HVAC et fonctionne avec une alimentation de 24 V CC. Il est équipé de 12 entrées logiques, également de 24 V CC, et de 8 sorties à transistor (source) pour piloter efficacement les charges. Les entrées logiques présentent une impédance de 4700 Ohm ou 5700 Ohm selon les canaux, et des temps de filtrage de 35 µs à 150 µs. Les sorties à transistor sont capables de gérer un courant de 0,36 A par canal, avec un maximum de 1 A par groupe de sorties. Le contrôleur TWDLMDA20DTK peut être complété par jusqu'à 4 modules d'extension E/S, ce qui le rend adaptable à des projets nécessitant un nombre plus important d'entrées/sorties. Sa mémoire programme peut contenir jusqu'à 3000 instructions, et il affiche un temps d'exécution d'1 ms pour une instruction de 1 kilo, avec une surcharge système de 0,5 ms. Pour la protection électrique, le contrôleur intègre un fusible interne et sa consommation maximale est de 15 W, base et module d'expansion inclus. Il est aussi pourvu d'une batterie au lithium pour la sauvegarde de la mémoire RAM, garantissant une autonomie de 30 jours et une durée de vie de 10 ans. En matière de communication, le contrôleur offre une connexion série mini DIN non isolée pour Modbus/character mode maître/esclave RTU/ASCII (RS485) à une vitesse de 38,4 kbit/s, ainsi que 2 entrées pour le comptage haute fréquence et des fonctions de mouvement telles que PWM/PLS. Le produit est conforme aux normes CSA et UL, et est marqué CE. Il est conçu pour opérer dans des conditions de température de 0 à 55 °C et une humidité relative de 30 à 95 % sans condensation. Avec un degré de protection IP20, il peut fonctionner jusqu'à une altitude de 2000 m.
