X20AI2622
B&r
X20 SYSTEM
B&R X20AI2622 Module d'entrées analogiques 2 voies ±10V / 0-20mA pour système X20
Label RecQ
Garantie 2 ans
Transporteurs express
Paiement sécurisé

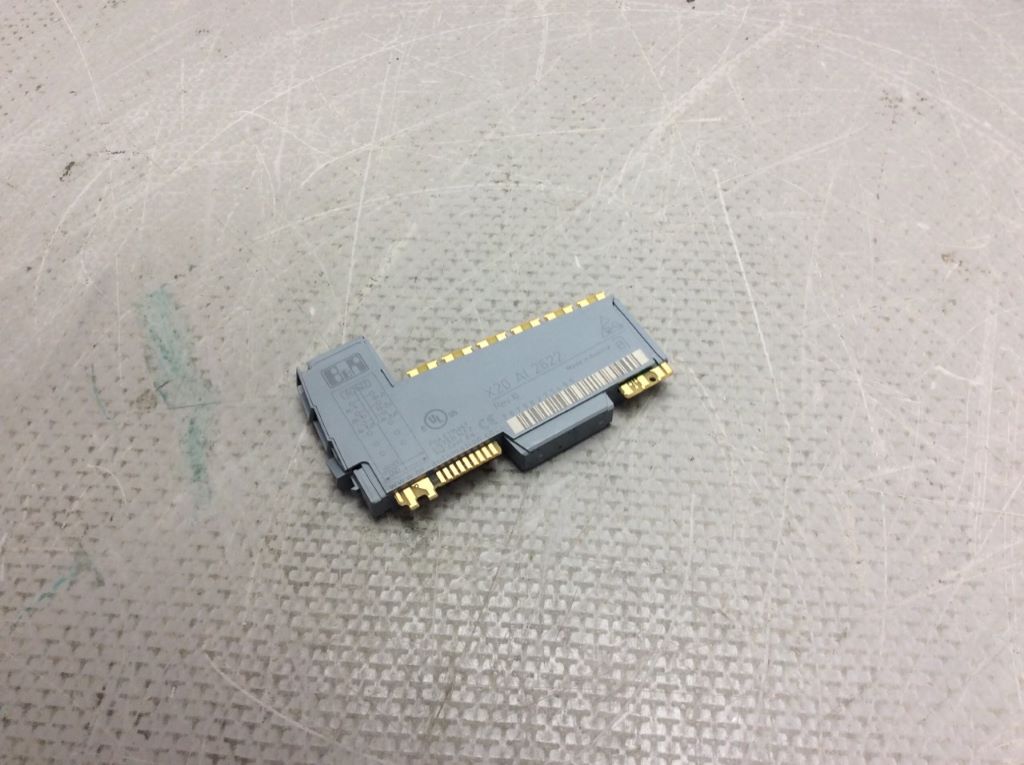

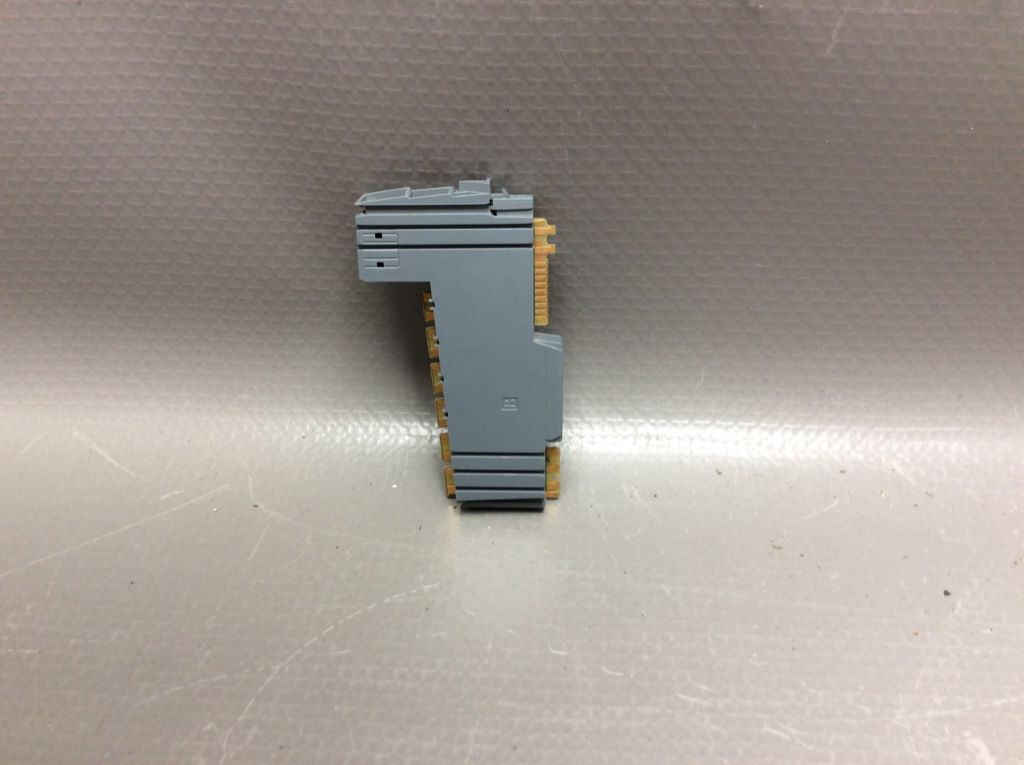

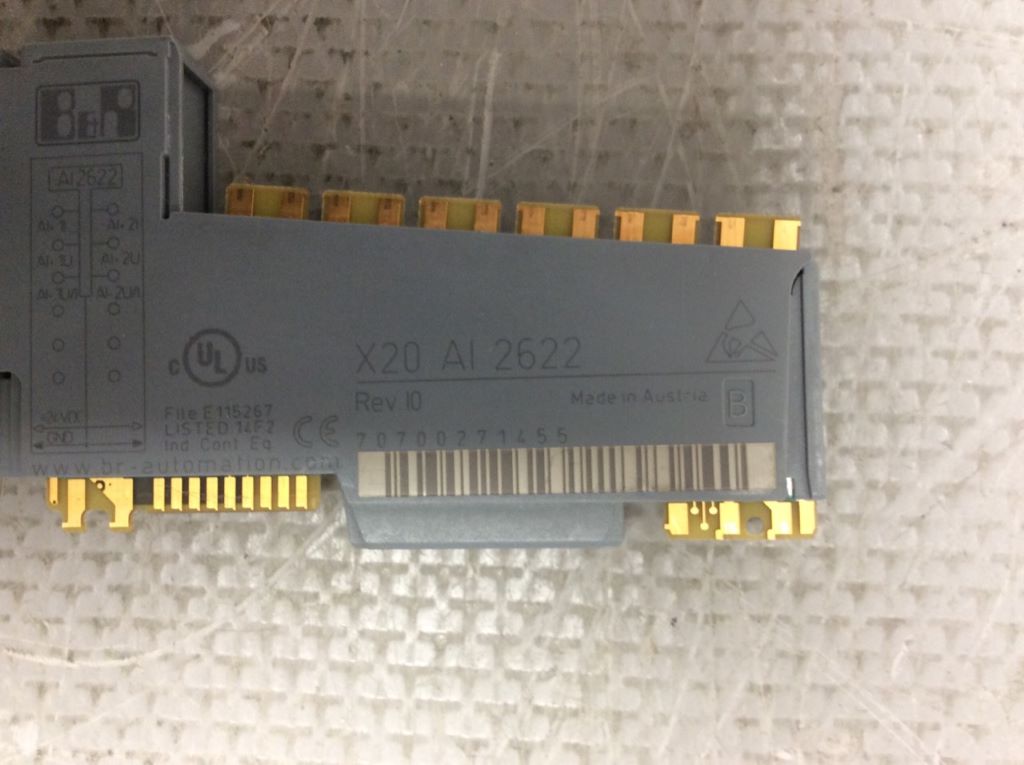

B&R X20AI2622 Module d'entrées analogiques 2 voies ±10V / 0-20mA pour système X20
Module d'entrées analogiques B&R X20AI2622 pour système X20 : 2 entrées différentielles ±10V ou 0-20mA/4-20mA, résolution 13 bits, conversion 300µs, filtre passe-bas 3e ordre 1 kHz configurable, protection entrée, LED de diagnostic, IP20, -25°C à +60°C. Accessoires (borne X20TB06/X20TB12 et bus X20BM11) vendus séparément.
Le module d'entrées analogiques B&R X20AI2622 est conçu pour le système d'E/S X20 de B&R Automation. Il offre 2 entrées analogiques différentielles acceptant des signaux ±10V ou 0 à 20mA / 4 à 20mA via des bornes de raccordement distinctes (X20TB06 6 broches ou X20TB12 12 broches, vendues séparément). La résolution du convertisseur numérique est de 13 bits (incluant le signe) avec un temps de conversion de 300 µs pour l'ensemble des voies, garantissant une acquisition rapide et précise. Le module intègre un filtre d'entrée passe-bas configurable du 3e ordre avec une fréquence de coupure de 1 kHz pour optimiser le traitement du signal. La protection intégrée contre le câblage avec la tension d'alimentation protège le module et les équipements connectés. Les indicateurs d'état par canal facilitent le diagnostic et la maintenance. La consommation est de 0,01 W sur le bus et 0,8 W en interne. Le module possède les certifications CE, UL, ATEX Zone 2, DNV, LR, CCS, KR, ABS, BV et KC. Il fonctionne de -25°C à 60°C en montage horizontal et de -25°C à 50°C en montage vertical. Le boîtier IP20 est adapté aux armoires électriques industrielles. L'impédance d'entrée est de 20 MΩ en tension et la charge en courant est inférieure à 400 Ω. Le taux de réjection de mode commun est de 70 dB DC et 50 Hz. L'isolation électrique est de 500 Veff entre le canal et le bus. Ce module est idéal pour l'acquisition de signaux analogiques dans les systèmes de contrôle-commande, la surveillance de processus et l'automatisation de machines. Le bus module X20BM11 (ou X20BM15 avec commutateur de numéro de nœud) est requis et vendu séparément.
