XBTGT2130

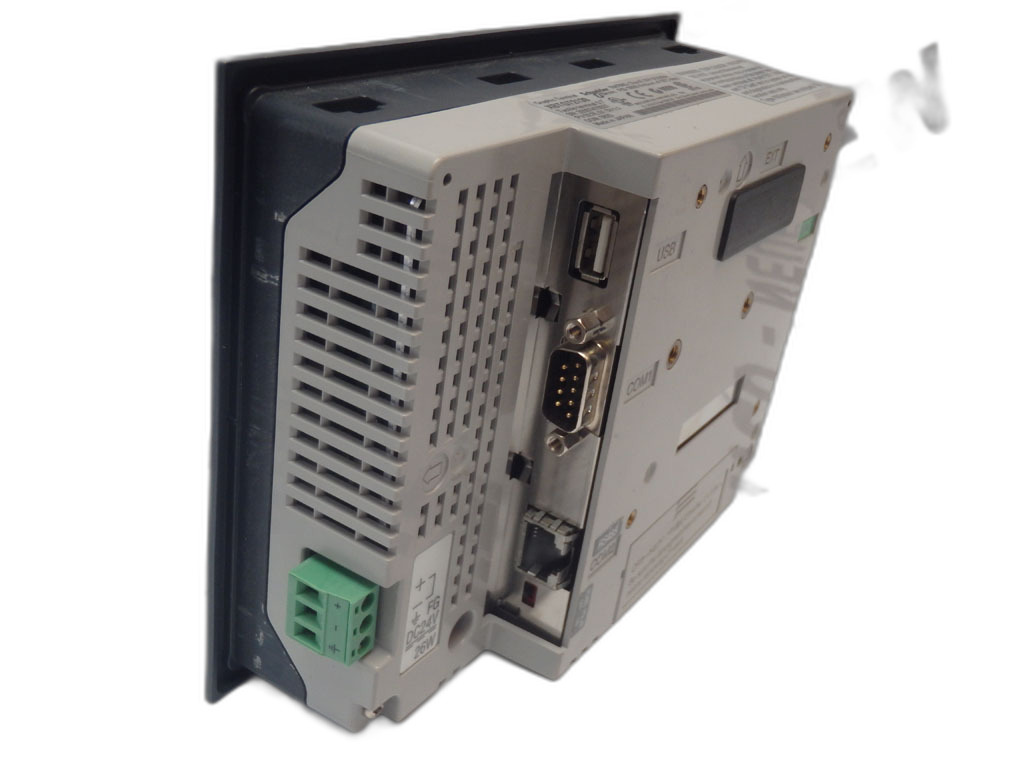

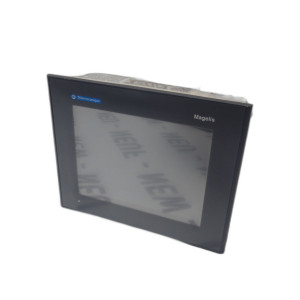

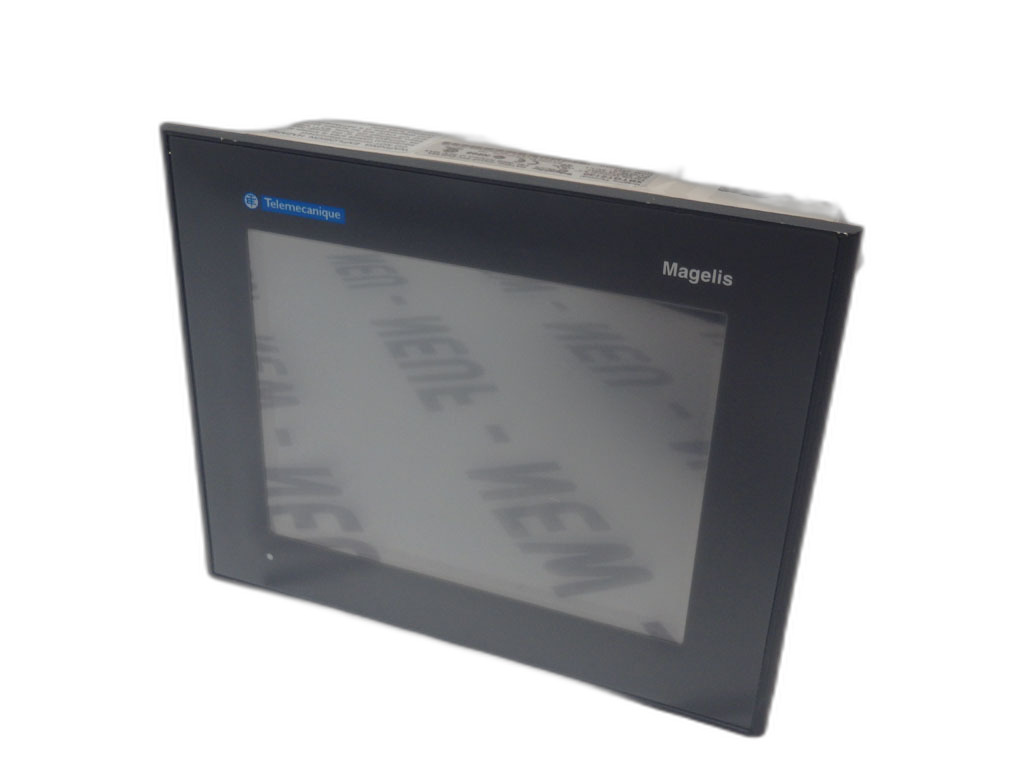

Le terminal de dialogue avancé Magelis XBT GT XBTGT2130 de Schneider Electric est une interface homme-machine (IHM) tactile robuste conçue pour les environnements industriels exigeants. Doté d'un écran LCD STN monochrome rétro-éclairé de 5,7 pouces avec résolution QVGA 320 x 240 pixels et 16 niveaux de gris, il offre une lisibilité parfaite même en forte luminosité. Son processeur CPU RISC cadencé à 133 MHz est associé à 512 Ko de mémoire SRAM pour la sauvegarde des données (avec pile lithium) et 16 Mo de mémoire flash EPROM pour les applications. La zone tactile analogique précise de 1024 x 1024 points garantit une interaction fluide. Côté connectivité, le terminal intègre un port COM1 sur SUB-D 9 mâle (RS232C/RS422/RS485 jusqu'à 115,2 kbit/s), un port COM2 sur RJ45 (RS485 jusqu'à 187,5 kbit/s), un port Ethernet TCP/IP 10BASE-T/100BASE-TX sur RJ45, et un port USB maître type A (V1.1). Il supporte de nombreux protocoles de communication : Modbus TCP/IP, Modbus Plus, Modbus série, Uni-TE, FIPWAY, ainsi que des protocoles tiers Siemens Simatic, Mitsubishi Melsec, Omron Sysmac et Rockwell Allen-Bradley. L'alimentation requise est de 24 V CC (plage 19,2 à 28,8 V) pour une consommation de 26 W. La durée de vie du rétroéclairage est de 58 000 heures avec réglages de luminosité et contraste sur 8 niveaux. Le boîtier en PPT avec façade en alliage d'aluminium offre une protection IP65 en façade et IP20 à l'arrière, avec une tenue aux chocs de 15 gn et aux vibrations de 1 gn. Ce terminal est certifié cULus, CSA Class 1 Division 2 T4A/T5, ATEX zone 2/22, C-Tick, et conforme aux normes EN 61131-2, UL 508, CSA C22.2 No 14 et FCC Class A. Programmable via le logiciel Vijeo Designer sous système d'exploitation Harmony, il permet le multi-fenêtrage avec pop-up et supporte jusqu'à 40 polices de caractères (latines, japonaises, chinoises, coréennes, cyrilliques). Ce produit a été retiré de la commercialisation le 12 juillet 2023. Le remplacement direct proposé par Schneider Electric est le HMIGTO2310 de la gamme Harmony GTO, offrant une compatibilité logicielle Vijeo Designer à 100%, des cotes d'encastrement identiques et une connectique similaire, avec un écran TFT couleur 65535 couleurs et une mémoire étendue. Idéal pour les applications sur machines compactes, systèmes de manutention, machines agroalimentaires et équipements d'automatisation.
