140CPS21100

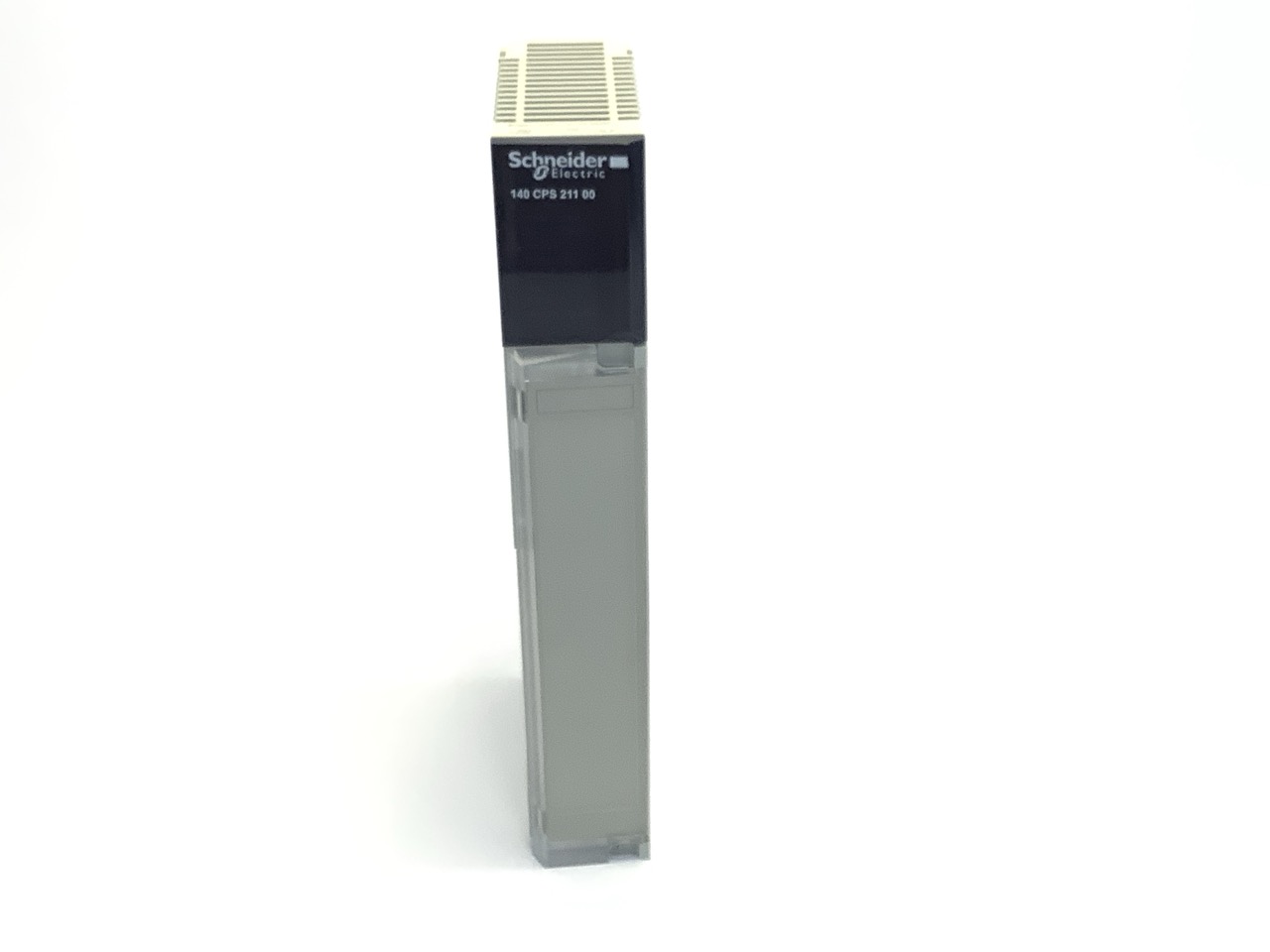

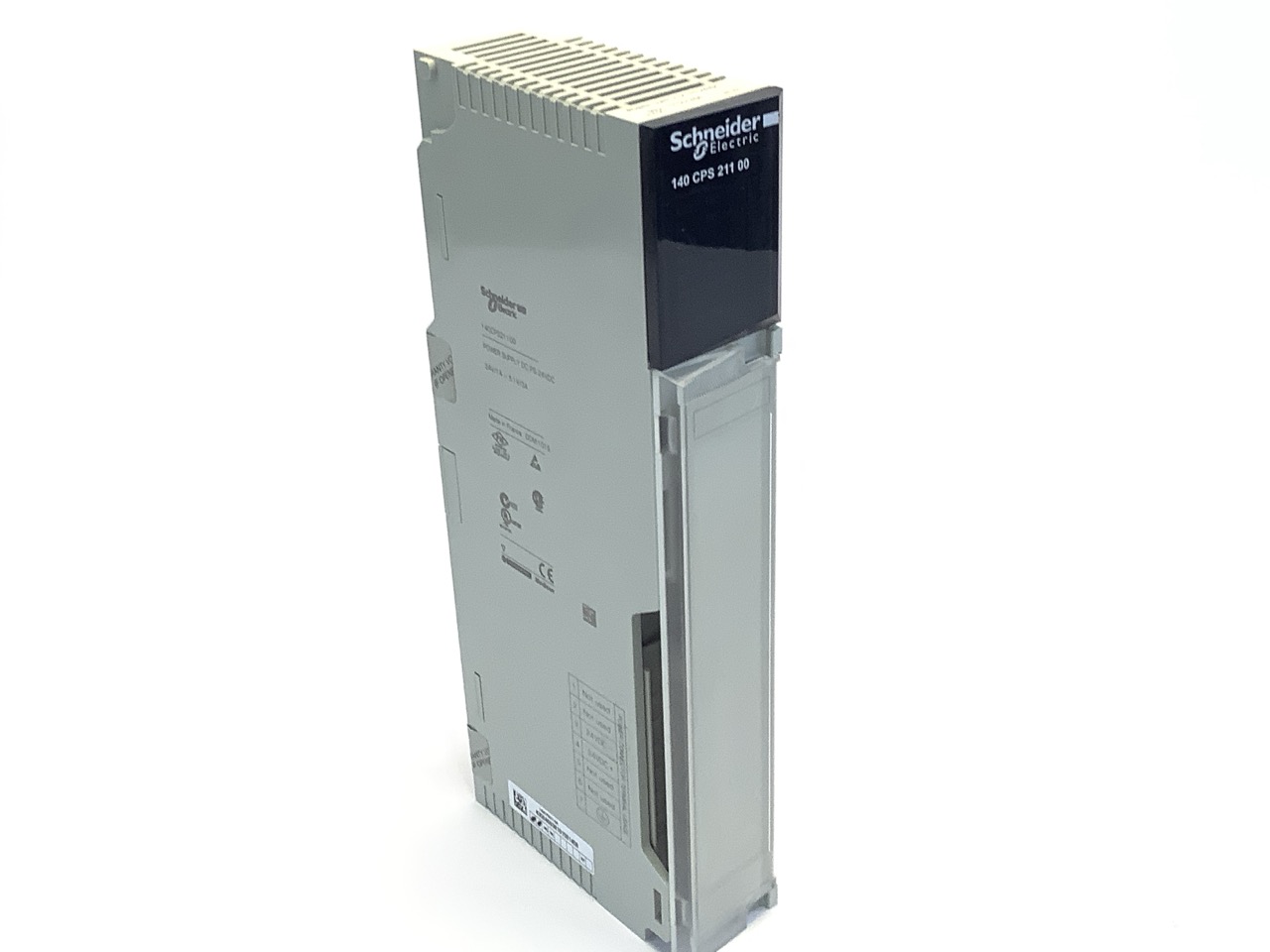

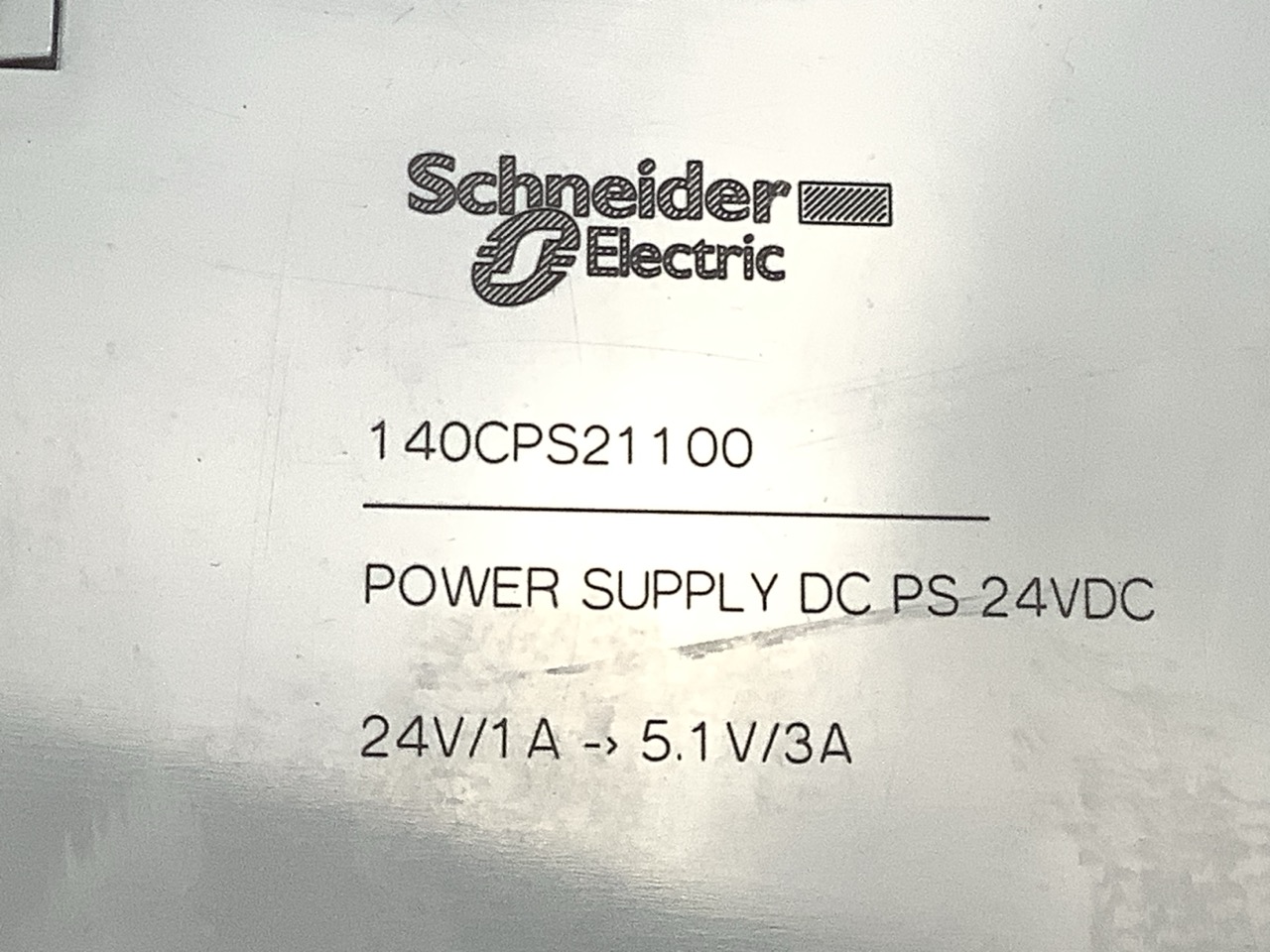

Le 140CPS21100 est un module d'alimentation autonome (standalone) de la plateforme d'automatisation Schneider Electric Modicon Quantum, destiné à fournir le courant du bus 5,1 V DC à un rack Quantum équipé de modules E/S et de processeurs de la gamme 140. Ce module d'alimentation industrielle accepte une tension d'entrée continue de 24 V DC sur une plage de 20 à 30 V DC, avec un courant d'entrée de 1600 mA et un courant d'appel de 30 A. Il délivre une tension de sortie régulée de 5,1 V DC pour un courant de sortie de 0,3 à 3 A en fonctionnement autonome, avec une tenue de charge garantie jusqu'à 60 °C. La dissipation thermique est de 2 + (3 x I sortie) watts. Les protections contre les surcharges et les surintensités sont intégrées au module, et un voyant LED vert PWR OK signale la présence et la validité de la tension de sortie lors de la mise en service et de la maintenance. Le fusible associé recommandé est de 2,5 A à fusion lente ; la tenue aux coupures d'alimentation est de 1 ms à 20 V et de 20 ms à 25 V. Le module se présente au format standard Quantum sur 2 emplacements de rack, avec un poids de 0,65 kg, et bénéficie d'un revêtement de protection conforme Humiseal 1A33 (conformal coating) adapté aux environnements industriels sévères : atmosphères humides, poussières, vibrations et agressions chimiques modérées. Tenue aux décharges électrostatiques de 4 kV par contact et 8 kV dans l'air selon IEC 801-2, immunité aux champs électromagnétiques de 10 V/m de 80 à 2000 MHz selon IEC 801-3. Plage de température de fonctionnement de 0 à 60 °C, stockage de -40 à 85 °C, humidité relative jusqu'à 95 % sans condensation, altitude maximale d'exploitation de 5000 m. Conformités et certifications : marquage CE, UL 508, CSA C22.2 n°142, cUL, NF et FM Class 1 Division 2. Ce module d'alimentation autonome ne doit pas être combiné avec un autre module d'alimentation dans le même rack ; pour une architecture redondante, il convient d'utiliser des modules d'alimentation redondants dédiés (140CPS11420 / 140CPS12420). Référence disponible également en version avec revêtement conformal sous l'indice 140CPS21100C. Produit déclaré en fin de commercialisation par le constructeur : il reste disponible en pièce de rechange et en stock de maintenance pour la continuité des installations Quantum existantes, avec pour successeur technique le module BMXCPS3020 de la gamme X80 (24 à 48 V DC, 31,2 W). Idéal pour la maintenance préventive et curative, le remplacement d'un module d'alimentation défaillant, la constitution de stocks de pièces détachées d'automatisme et la réparation de machines équipées d'automates Schneider Modicon Quantum dans les secteurs de la production industrielle, de l'énergie, du traitement d'eau, de l'agroalimentaire et de l'infrastructure.
