80SD100XD.C0XX-21
ACOPOS
B&R 80SD100XD.C0XX-21 - Module moteur pas à pas ACOPOSmicro, X2X Link, 2 axes, 10 A
Label RecQ
Garantie 2 ans
Transporteurs express
Paiement sécurisé

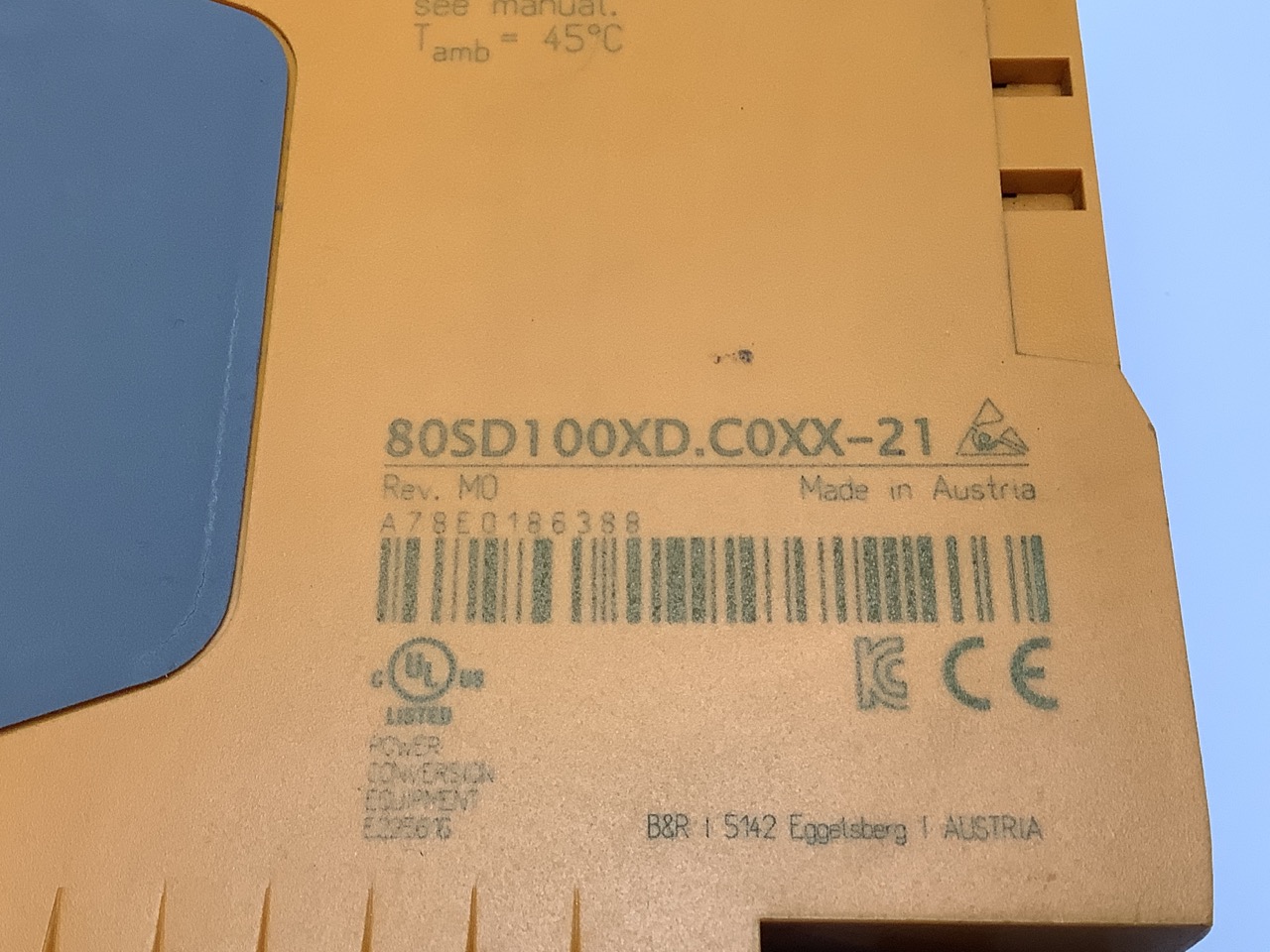

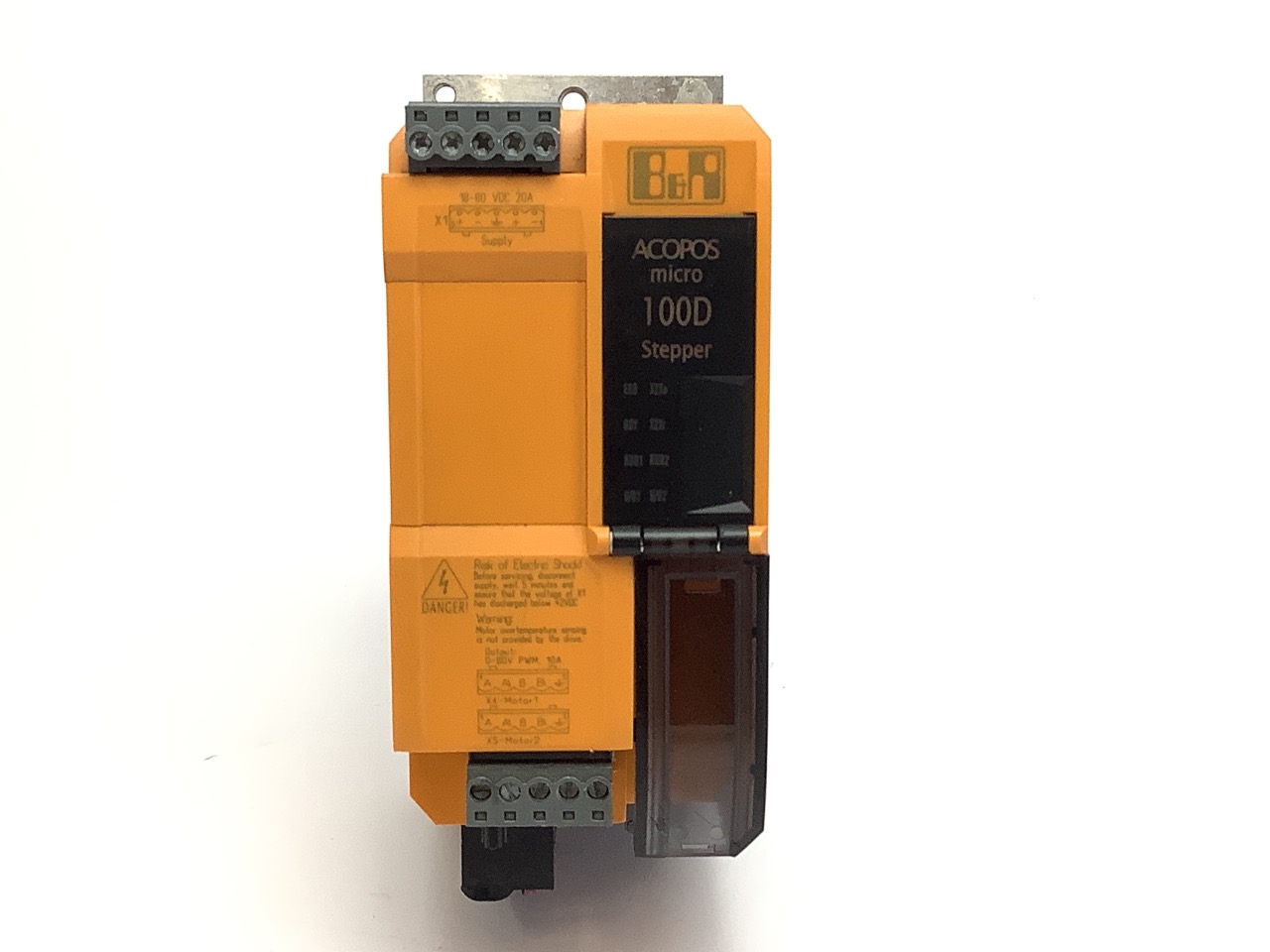

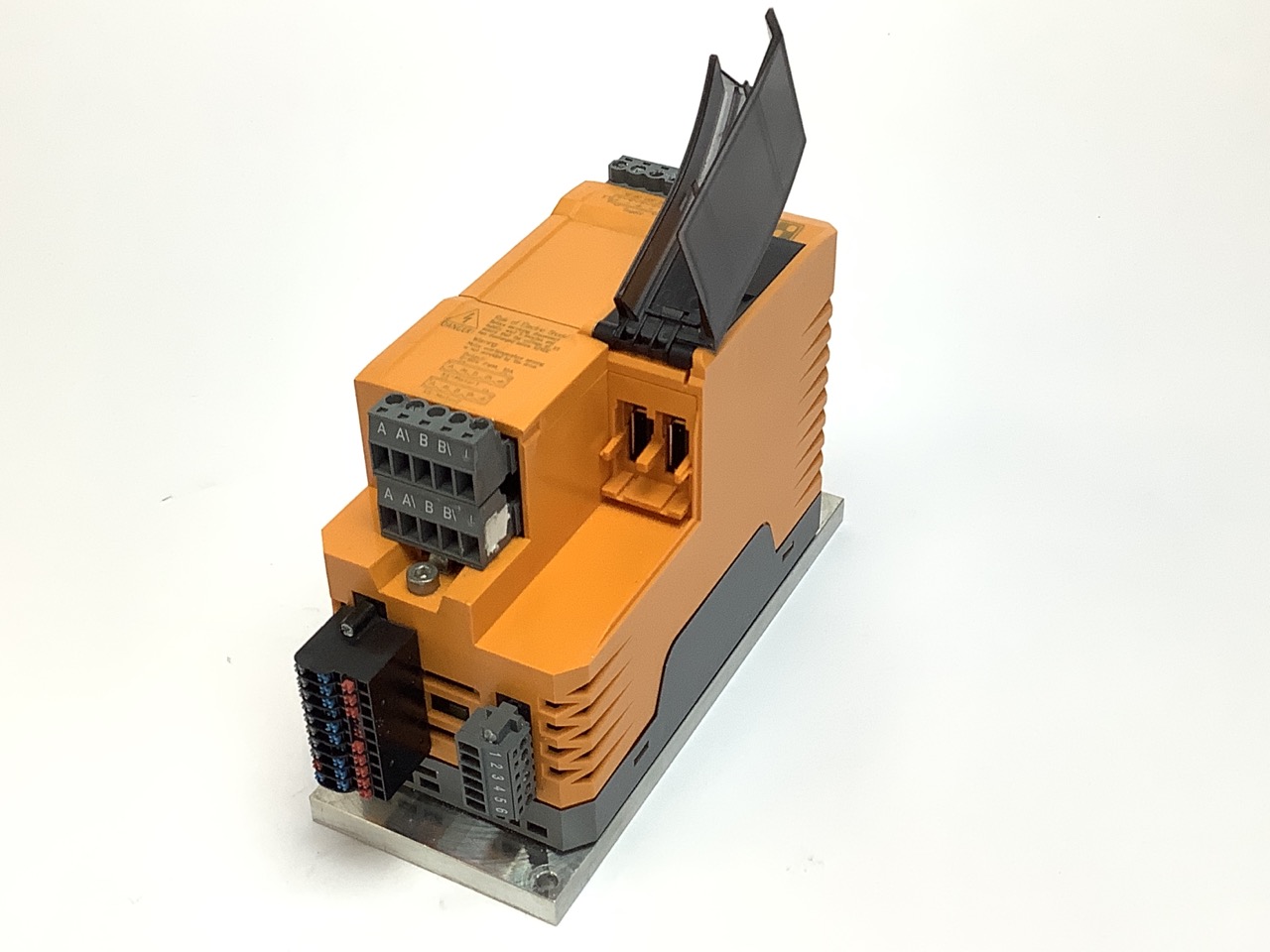

B&R 80SD100XD.C0XX-21 - Module moteur pas à pas ACOPOSmicro, X2X Link, 2 axes, 10 A
Module pas à pas ACOPOSmicro B&R 80SD100XD.C0XX-21 pour la commande de deux moteurs pas à pas bipolaires 2 phases sans codeur. Alimentation 24 à 64 VDC +/-25%, courant continu 10 A, interface X2X Link, 2 entrées numériques 24 VDC utilisables en trigger, 1 sortie numérique 24 VDC 1 A et 2 entrées analogiques +/-10 V 13 bits. Borniers à commander séparément.
Le 80SD100XD.C0XX-21 de B&R est un module de commande de moteurs pas à pas de la gamme ACOPOSmicro, conçu pour piloter deux moteurs pas à pas bipolaires 2 phases sans codeur. Solution compacte et modulaire pour axe d'automatisation, il s'intègre sur rail DIN dans les armoires électriques où l'espace est limité et se raccorde au système de contrôle B&R via l'interface X2X Link, avec un temps de cycle minimal de 250 microsecondes. Caractéristiques techniques : alimentation module 24 à 64 VDC +/-25%, courant nominal 10 A par moteur (15 A en pointe pendant 2 s, 30 A par module), résolution de 256 micro-pas par pas complet, fréquence de découpage nominale 38,5 kHz, longueur de ligne moteur jusqu'à 25 m, capacité de bus DC 940 microfarads, protection contre les inversions de polarité, surtension et sous-tension. Entrées et sorties : 2 entrées numériques 24 VDC sink utilisables en entrées trigger, 1 sortie numérique 24 VDC 1 A, 2 entrées analogiques +/-10 V 13 bits et entrée Enable conforme aux exigences de sécurité fonctionnelle. Diagnostic par LED (état module, X2X Link, état moteur) et supervision par logiciel. Puissance dissipée max 6 W, homologations CE, UKCA, UL cULus E225616 et KC, code B&R 0xA78E. Pièce de rechange pour la maintenance et la remise en service de machines d'emballage, d'assemblage, de tri logistique et d'équipements électroniques. Vérifier la version matérielle et la référence exacte (suffixe -01 ou -21) avant remplacement ; les borniers de terrain sont à commander séparément.
