ABE7P16T230

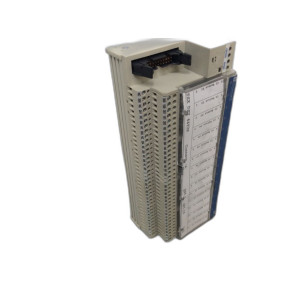

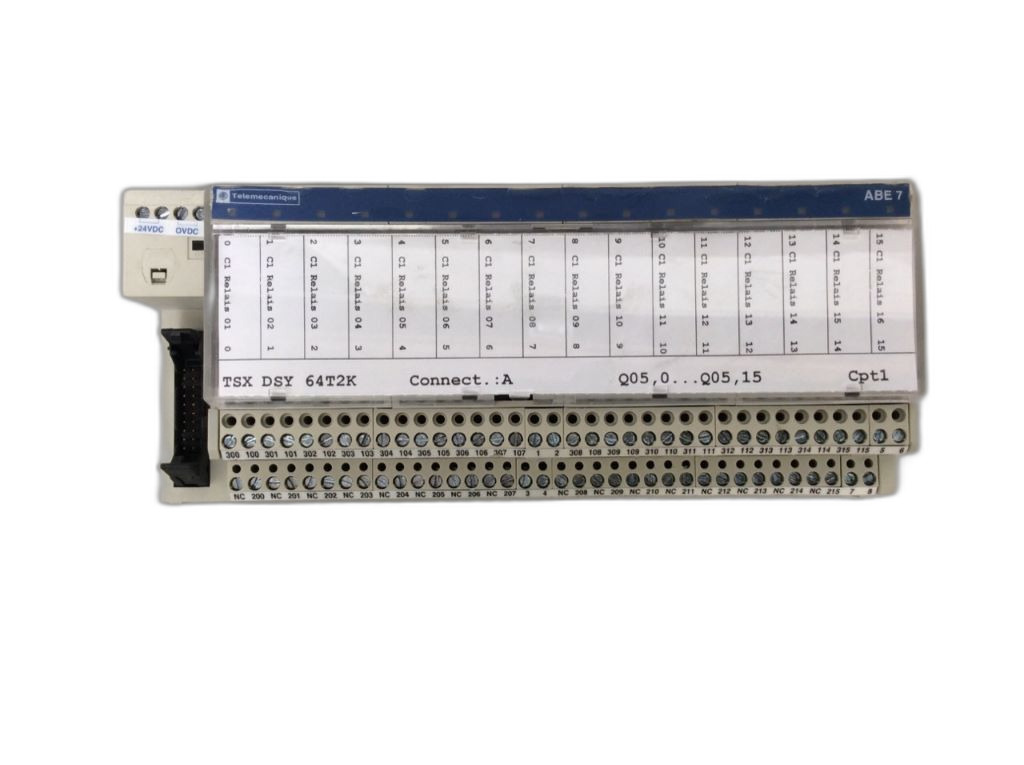

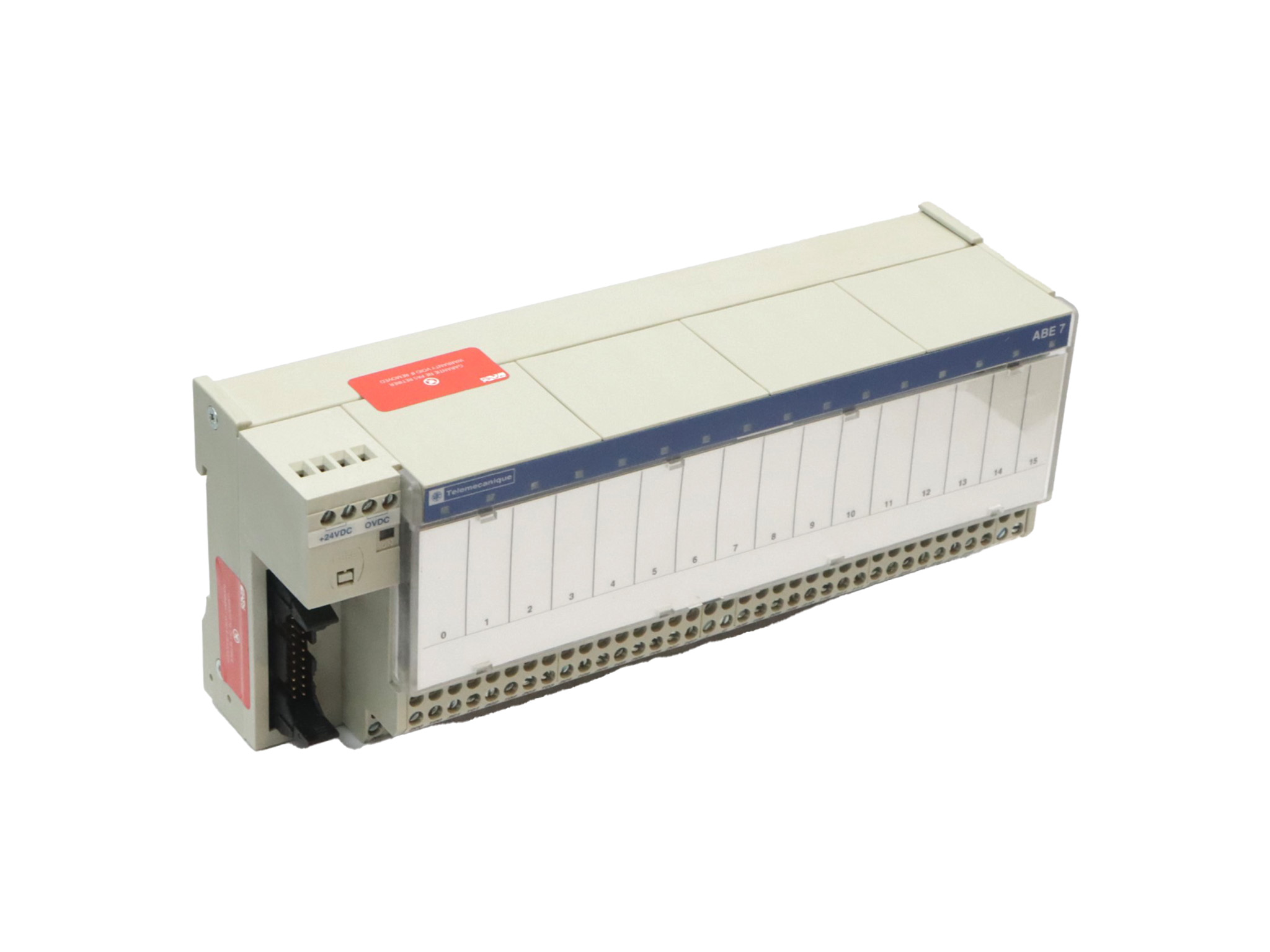

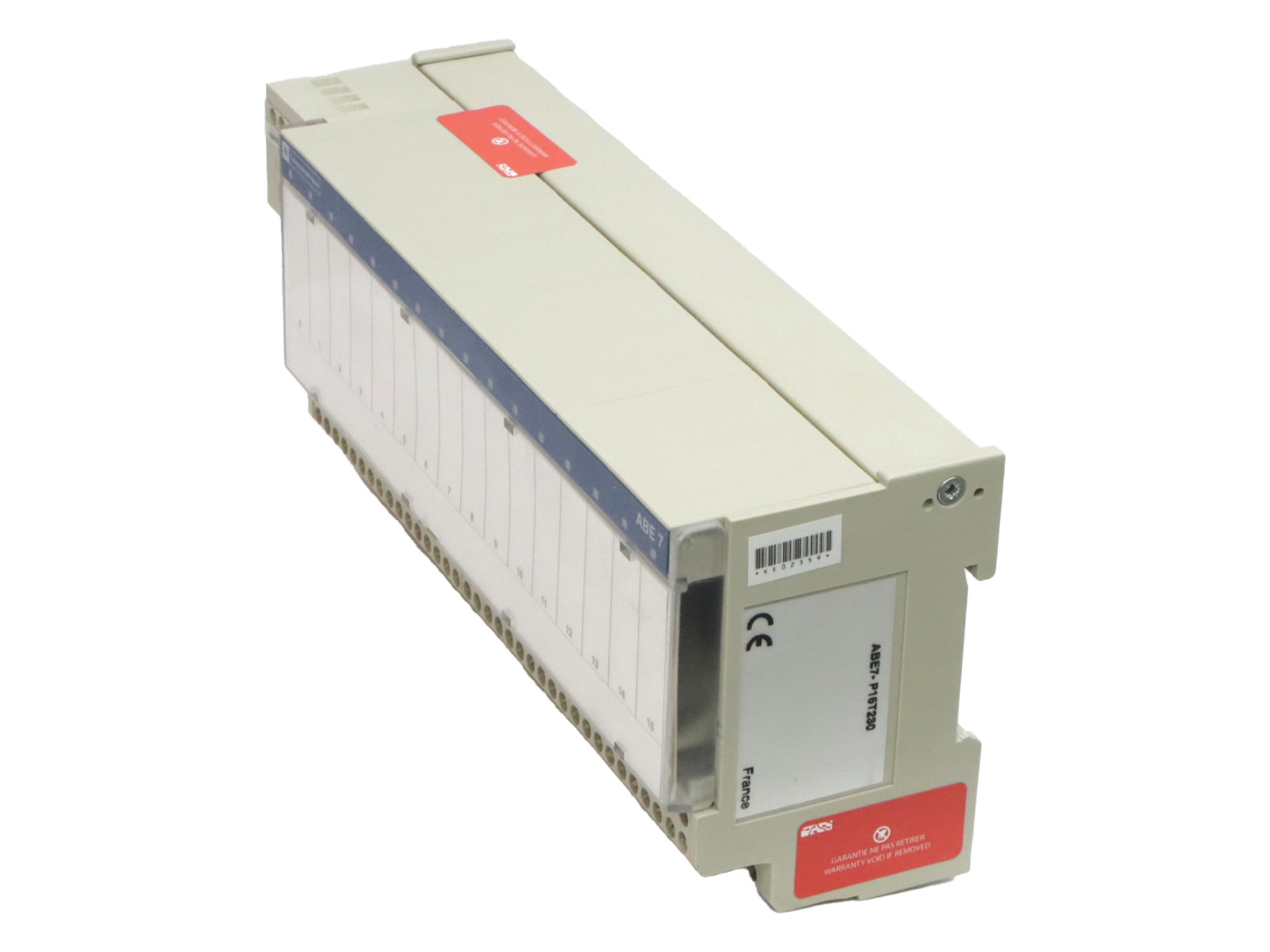

ABE7P16T230 de la gamme Advantys Telefast ABE 7 et est une embase pour relais embrochable qui optimise le câblage des entrées/sorties pour automates et contrôleurs. Cette embase de sortie fonctionne avec une tension de 19 à 30 V CC, en accord avec la norme CEI 61131-2, et peut gérer 16 canaux. Elle offre diverses options de raccordement grâce à des bornes de type vis adaptées à des câbles de 0,09 à 2,5 mm², y compris les câbles souples avec ou sans embout, ainsi que les câbles rigides. La distribution des polarités est neutre et chaque canal dispose d'une protection contre les courts-circuits grâce à un fusible interne de 1 A à fusion rapide. L'installation de l'embase peut se faire aisément par clipsage sur un rail DIN symétrique de 35 mm ou par vissage avec un kit de fixation. Elle respecte une tension assignée d'isolement de 300 V entre le circuit à bobine et les circuits de contact, et de 2000 V entre les bornes et les rails de montage, selon la norme CEI 60947-1. La tension de tenue aux chocs est de 2,5 kV, avec une catégorie d'installation II conformément à la norme CEI 60664-1. L'embase ABE7P16T230 est accréditée par des organismes tels que CSA, DNV, GL, UL et EAC, et est classée IP2x selon la norme CEI 60529 pour sa protection. Elle est conçue pour opérer dans des températures de -5 à 60 °C et peut être conservée entre -40 et 80 °C. Sa résistance aux chocs mécaniques est de 15 gn pour 11 ms, et aux vibrations de 2 gn (f= 10…150 Hz), en ligne avec les normes CEI 60068-2-27 et CEI 60068-2-6. En ce qui concerne la compatibilité électromagnétique, l'embase est protégée contre les décharges électrostatiques jusqu'à 4 kV en contact et 8 kV dans l'air, et contre les champs rayonnés de 10 V/m pour des fréquences de 26 MHz à 1 GHz, suivant les normes CEI 61000-4-11 et CEI 61000-4-3. Pour toute utilisation industrielle nécessitant une connexion fiable et sécurisée des relais embrochables pour la commande de processus automatisés, l'embase ABE7P16T230 est une solution efficace.
