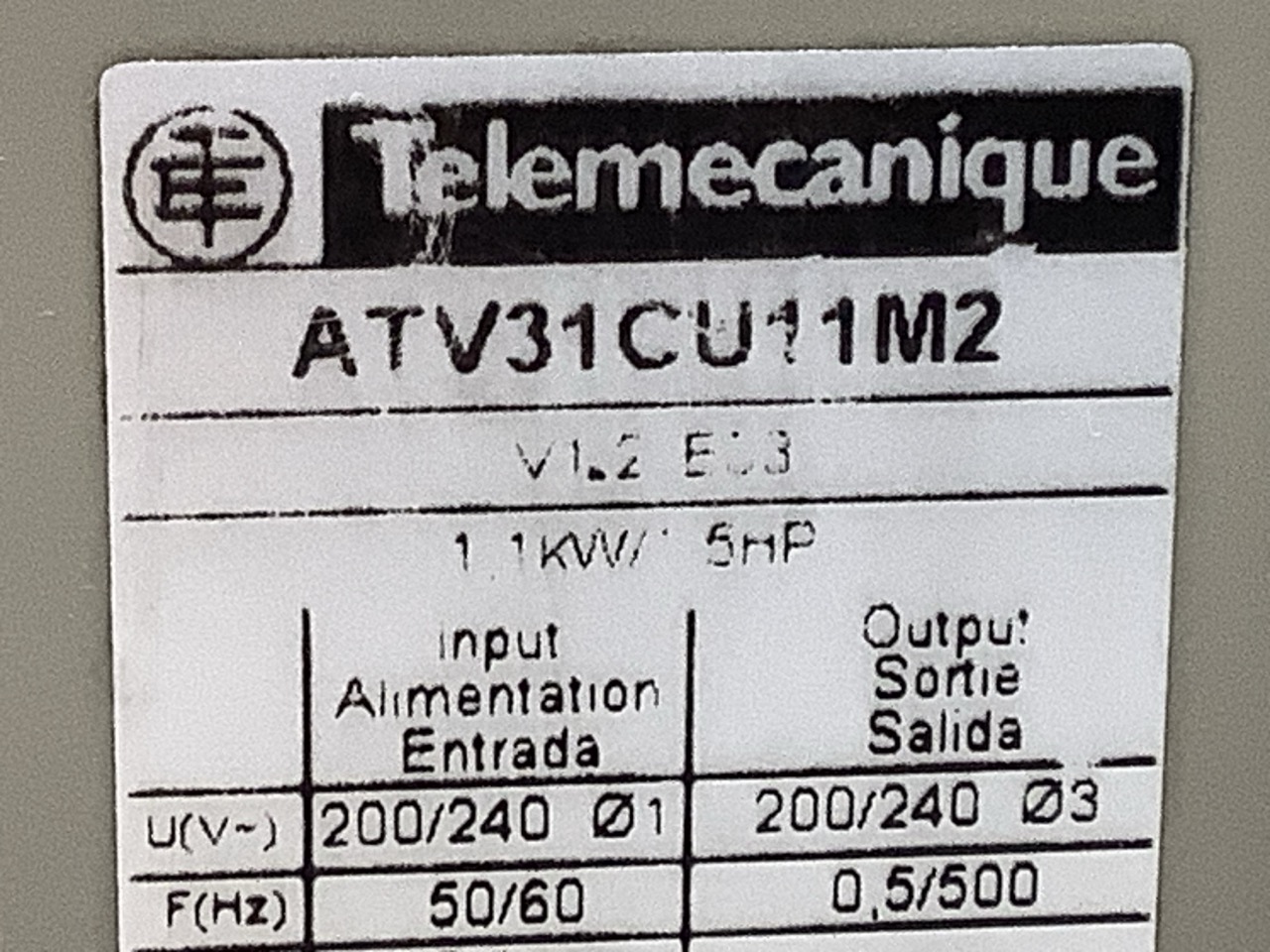

ATV31CU11M2

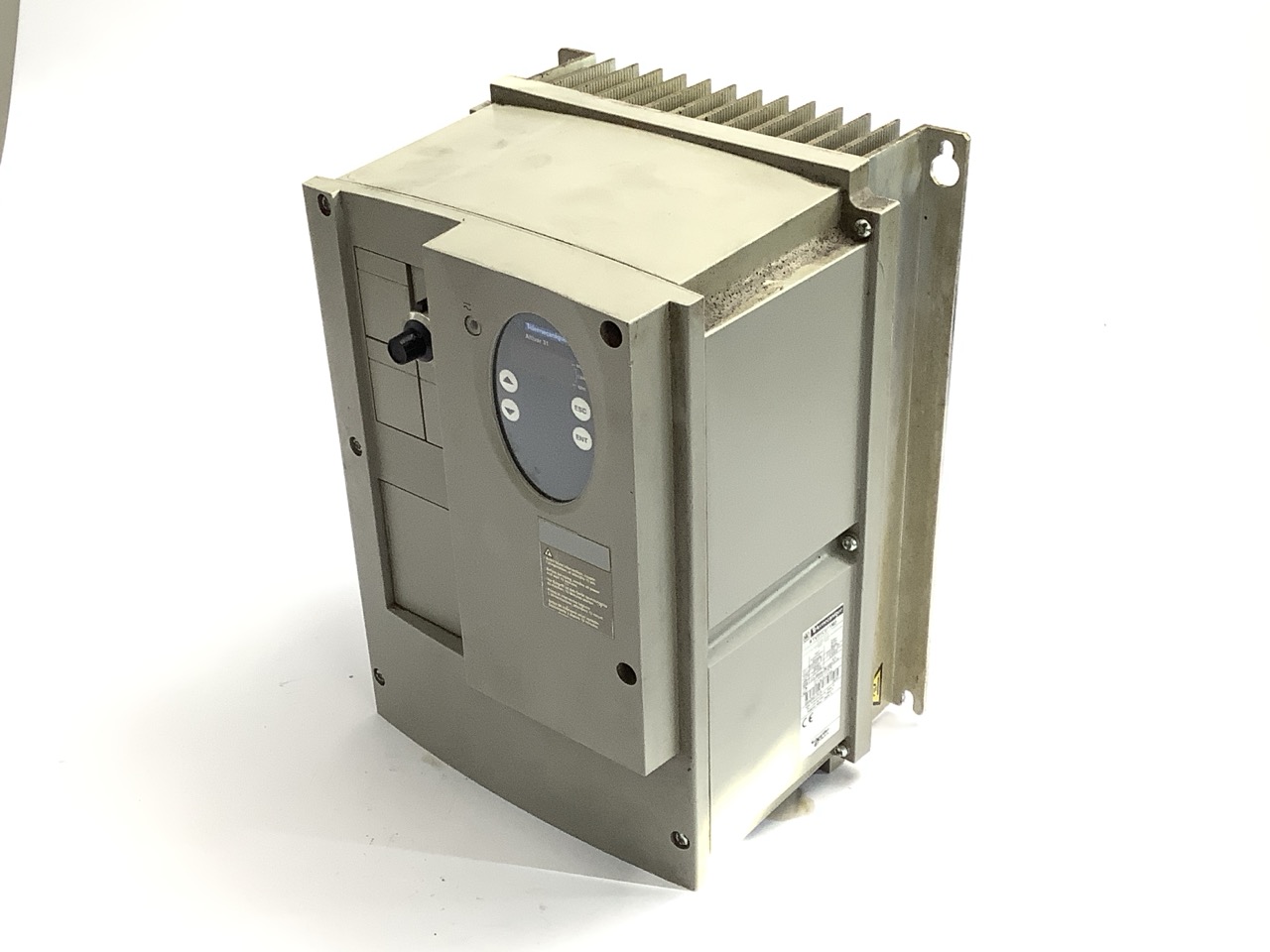

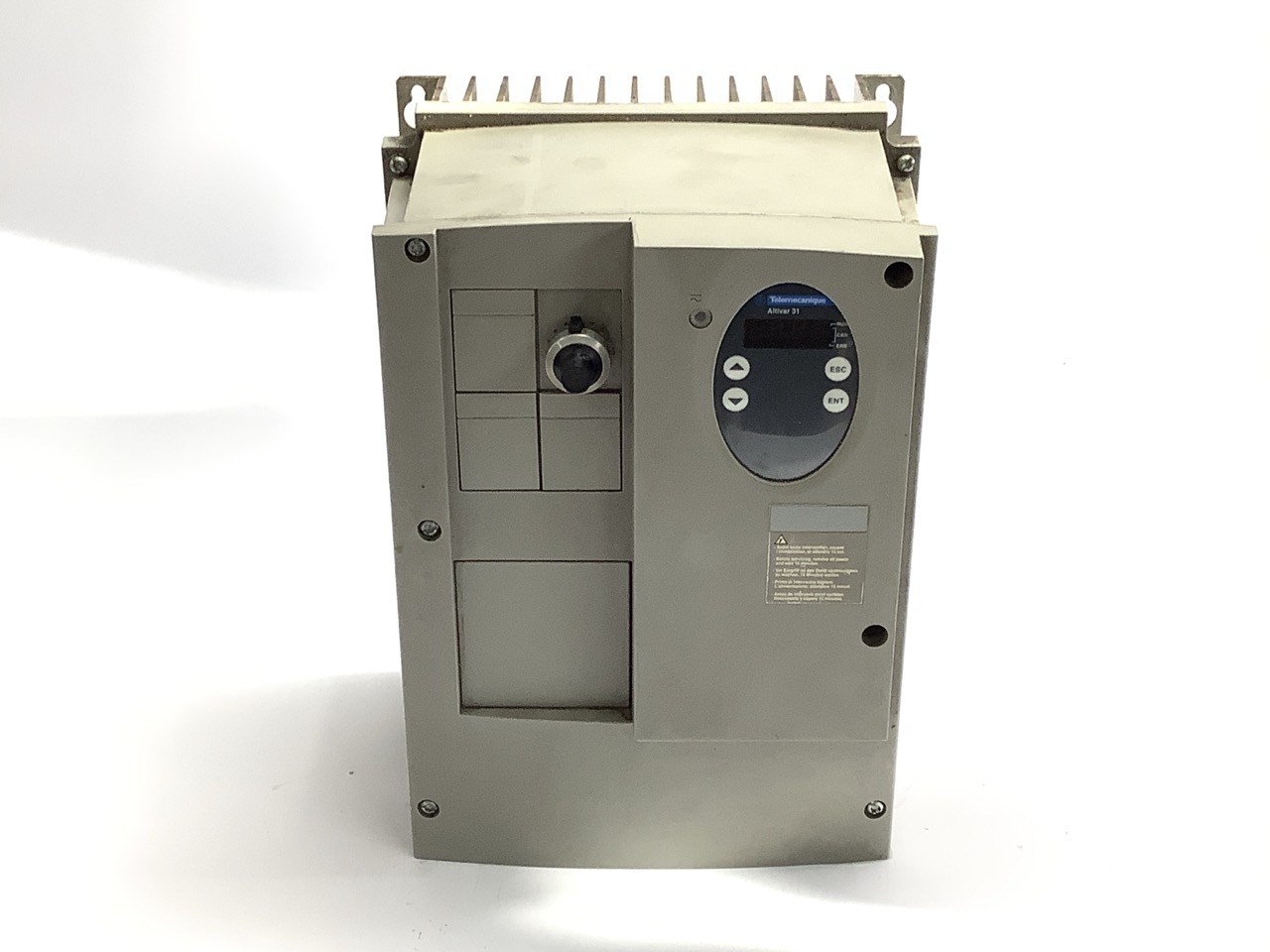

Le ATV31CU11M2 est un variateur de vitesse en coffret de la gamme Altivar 31C de Schneider Electric, référence dédiée à la variation de vitesse des moteurs asynchrones triphasés de 1,1 kW (1,5 hp). Il accepte une alimentation monophasée 200-240 V (-15 % / +10 %), 50/60 Hz, avec un courant de ligne de 10,2 A à 240 V et une puissance apparente de 2,4 kVA. Le courant de sortie nominal est de 6,9 A à 4 kHz, avec une surcharge transitoire de 10,4 A pendant 60 s, un couple temporaire de 150 à 170 % du couple nominal moteur et une fréquence de sortie réglable de 0,5 à 500 Hz. La fréquence de découpage est ajustable de 2 à 16 kHz. Ce modèle coffret bénéficie d'un indice de protection IP55, d'un filtre CEM intégré et d'une plage de température ambiante de fonctionnement de -10 à +50 °C sans déclassement, ce qui le rend adapté aux armoires, aux postes décentralisés et aux ambiances poussiéreuses ou humides. La commande utilise une loi de commande vectorielle de flux sans capteur avec modulation PWM, un régulateur PI de fréquence, une compensation de glissement automatique et la fonction de réglage automatique du moteur (autotuning), pour une mise en service rapide de type Plug and Drive. Les entrées et sorties de contrôle comprennent 3 entrées analogiques (0-10 V, +/-10 V, 0-20 mA), 2 sorties analogiques, 6 entrées logiques, 2 sorties relais et une alimentation auxiliaire 19-30 V. Les protocoles Modbus (RS485, RJ45) et CANopen sont intégrés d'origine, avec possibilité d'extension vers DeviceNet, Profibus et EtherNet/IP via les modules de communication de la gamme. Les fonctions intégrées couvrent les rampes d'accélération et de décélération, les vitesses préréglées, le saut de fréquence, le PID, le freinage par injection de courant, la protection thermique moteur par calcul I2t, la protection contre les courts-circuits, les surtensions, les sous-tensions, les pertes de phase et les surchauffes. Le bornier de puissance et de commande accepte des conducteurs de 2,5 mm2 (AWG 14). Dimensions du coffret : 215 mm de largeur, 297 mm de hauteur et 192 mm de profondeur. Ce variateur de rechange est destiné aux applications d'automatisation industrielle telles que convoyeurs, machines d'emballage et de conditionnement, pompes, ventilateurs, mélangeurs, machines textiles, matériel de manutention et équipements de guidage de fil. Produit disponible en pièce de rechange et de maintenance pour la rénovation et le remplacement d'installations existantes équipées d'Altivar 31 et 31C.
