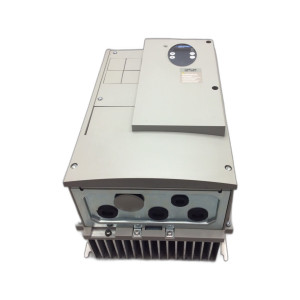

ATV31CU22N4

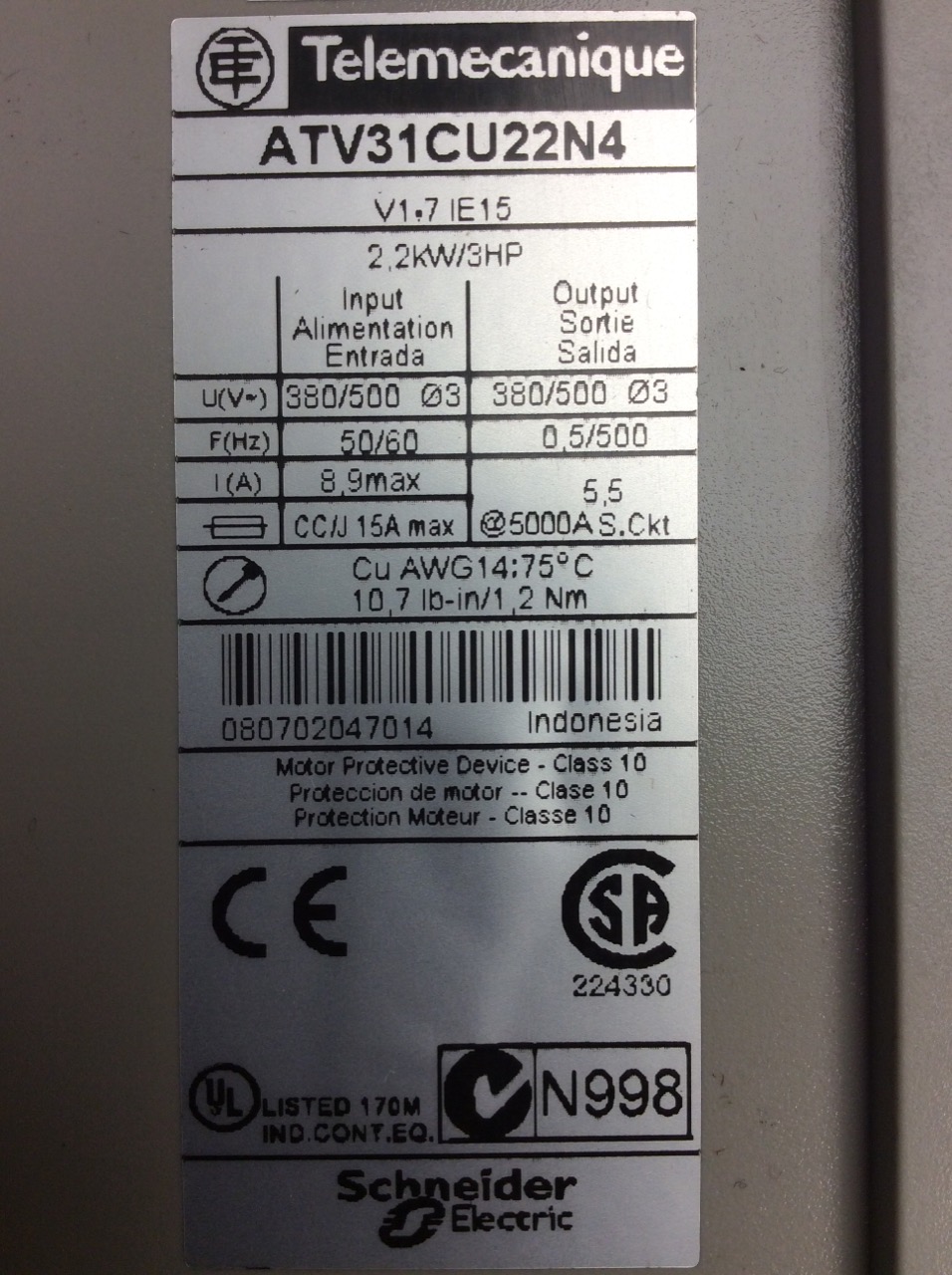

Le ATV31CU22N4 est un variateur de vitesse en coffret de la gamme Schneider Electric Altivar 31C, dimensionné pour piloter un moteur asynchrone triphasé de 2,2 kW / 3 CV sur un réseau 380...500 V triphasé 50/60 Hz. Ce convertisseur de fréquence robuste est livré en enveloppe IP55, ce qui permet de l'installer au plus près du moteur, y compris en environnement exigeant : poussière, humidité, projections d'eau et lavage industriel. Le filtre CEM est intégré, ce qui simplifie le câblage et facilite la conformité de l'installation aux exigences de compatibilité électromagnétique EN 61800-3. Caractéristiques techniques principales : puissance moteur 2,2 kW, courant de ligne 8,9 A à 380 V et 6,7 A à 500 V, puissance apparente 5,9 kVA, courant de sortie nominal 5,5 A à 4 kHz, courant transitoire 8,3 A pendant 60 s, surcharge momentanée 150 à 170 pour cent du couple nominal, plage de fréquence de sortie 0,5 à 500 Hz et fréquence de découpage réglable de 2 à 16 kHz. La commande vectorielle de flux sans capteur assure un couple élevé à basse vitesse et une excellente régulation, avec une compensation de glissement ajustable. Le variateur intègre 6 entrées logiques, 3 entrées analogiques, 2 sorties analogiques et 2 sorties à relais, ainsi que les protocoles de communication Modbus et CANopen en standard sur connecteur RJ45, pour une intégration directe dans l'automatisation et l'API de la machine. Fonctions embarquées : rampes d'accélération et de décélération linéaires, en S, en U ou personnalisées, 16 vitesses préselectionnées, régulateur PI, commande 2 ou 3 fils, séquence de freinage, rattrapage automatique de la vitesse avec redémarrage automatique, gestion des défauts et mémoire de configuration. Dimensions hors tout 230 x 340 x 208 mm environ pour un poids de l'ordre de 10,7 kg. Le ATV31CU22N4 convient aux applications de manutention et convoyage, machines d'emballage et de conditionnement, pompage, ventilation et extraction, ainsi qu'aux machines spéciales telles que mélangeurs, malaxeurs et machines textiles. Disponible comme pièce de rechange électronique industrielle pour le remplacement d'un variateur Altivar 31C hors service ou pour la maintenance d'une installation existante. Vérifier la compatibilité de la référence, du calibre et du cabinet avant remplacement ; résistances de freinage, inductances de ligne et terminal déporté sont disponibles séparément en accessoires.
