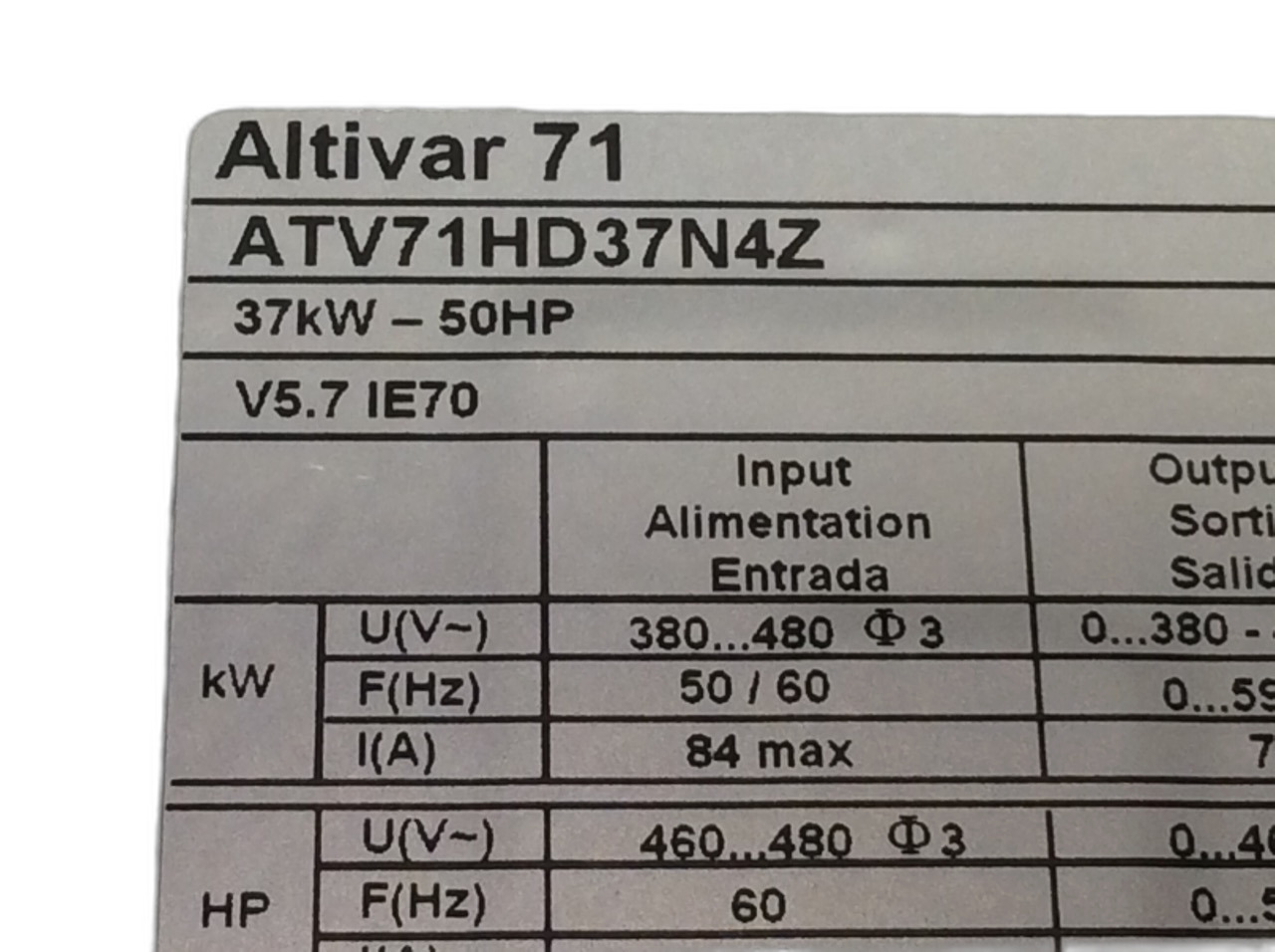

ATV71HD37N4Z

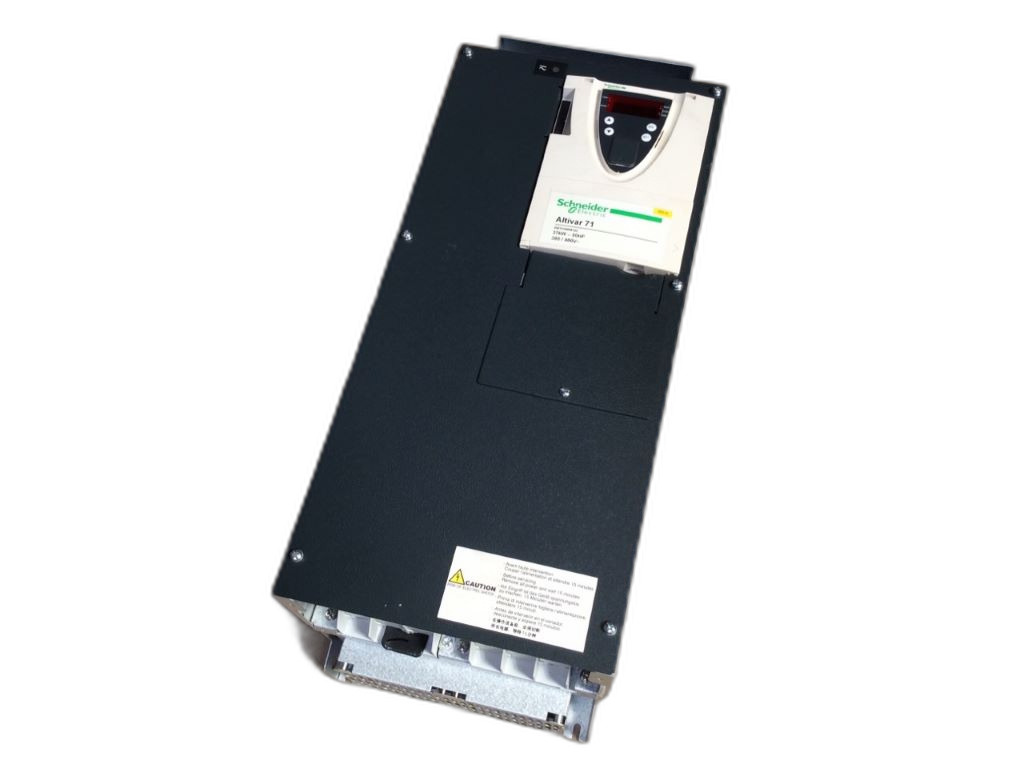

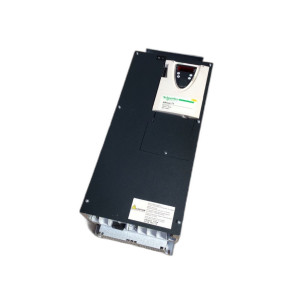

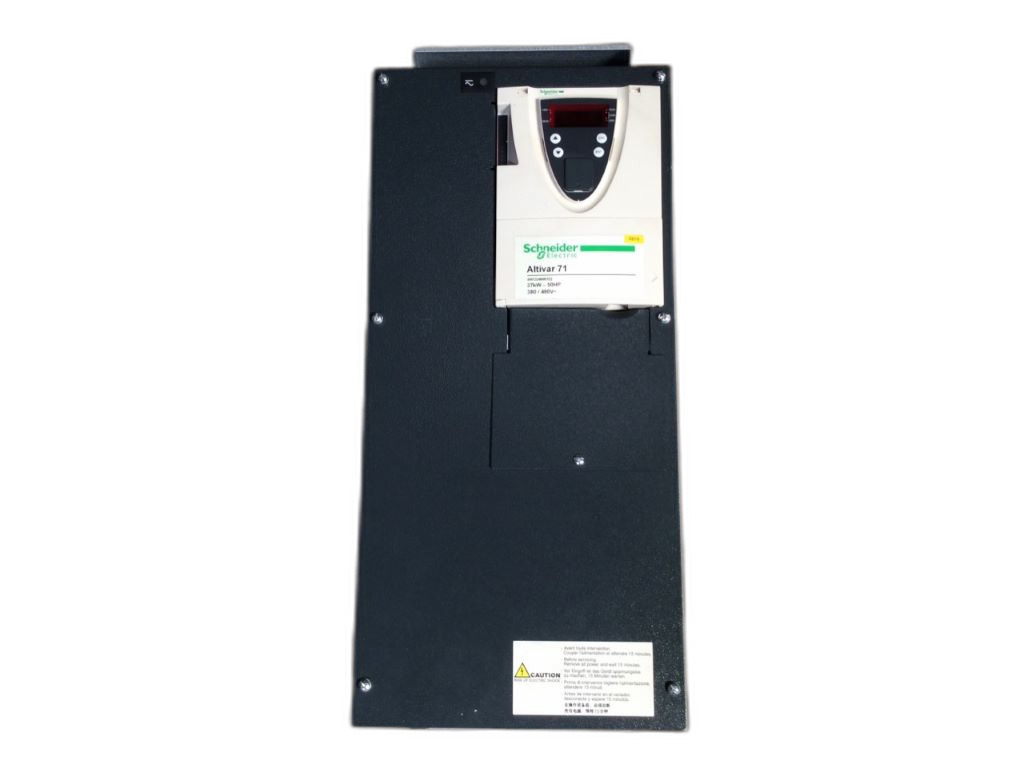

Le variateur de vitesse Altivar 71 ATV71HD37N4Z de Schneider Electric est une solution de commande moteur haute performance spécialement conçue pour les machines complexes et les applications de forte puissance. Avec une puissance moteur de 37 kW (50 hp) et une alimentation triphasée de 380 à 480 V CA, ce variateur industriel délivre un courant de ligne de 69 A à 480 V et de 84 A à 380 V, ainsi qu'un courant de sortie nominal de 65 A à 2,5 kHz (460 V) et 79 A à 2,5 kHz (380 V). Il gère un courant transitoire maximal de 130 A pendant 2 secondes et une surcouple transitoire pouvant atteindre 220 % du couple nominal pendant 2 s, garantissant un démarrage et un fonctionnement fiables des moteurs asynchrones comme synchrones. Ce variateur de fréquence offre plusieurs profils de commande moteur : contrôle vectoriel de flux sans capteur (SFVC), contrôle vectoriel de flux avec capteur (FVC) et loi tension/fréquence à 2 ou 5 points. La fréquence de sortie est réglable de 0,1 à 599 Hz avec une fréquence de découpage nominale de 2,5 kHz (ajustable de 1 à 16 kHz avec facteur de déclassement au-delà de 2,5 kHz). La plage de vitesse atteint 1 à 1000 en boucle fermée avec retour encodeur, avec une précision de vitesse de +/- 0,01 % et une précision de couple de +/- 5 %. L'appareil intègre un filtre CEM, un dissipateur thermique, et fonctionne sans terminal graphique à distance. Côté connectivité, il embarque les protocoles de communication Modbus (interface physique RS 485 2 fils) et CANopen (connecteur SUB-D 9 mâle), avec deux ports RJ45 pour Modbus. Ses 7 entrées logiques, 2 entrées analogiques, 1 sortie analogique et 2 sorties relais configurables permettent une intégration souple dans tout système d'automatisation. Le variateur est conforme aux normes EN/CEI 61800-5-1, EN 61800-3 et EN 55011 classe A groupe 2, et bénéficie des certifications CE, UL, CSA, NOM 117 et C-Tick. Il offre des degrés de protection IP20, IP21, IP41 et IP54 selon la zone, une tenue diélectrique de 3535 V CC entre terre et bornes de puissance, et un niveau de pression acoustique de 64 dB. Ses dimensions sont de 550 x 266 x 240 mm pour un poids net de 37 kg, avec une température de fonctionnement de -10 à 50 °C sans déclassement. Bien que la production de la référence ATV71HD37N4Z ait cessé, Cofiem Electronics vous fournit cette pièce de rechange ou une alternative fiable comme l'Altivar Process ATV900 ou l'Altivar Machine ATV340. Ce variateur de vitesse est la solution idéale pour le contrôle précis de vitesse et de couple dans les applications industrielles exigeantes telles que les convoyeurs, les mélangeurs, les pompes haute puissance, les ascenseurs et les machines de levage. Contactez Cofiem Electronics pour toute information complémentaire ou pour commander ce produit.
