BMXDAI1603
Schneider Electric
Modicon X80

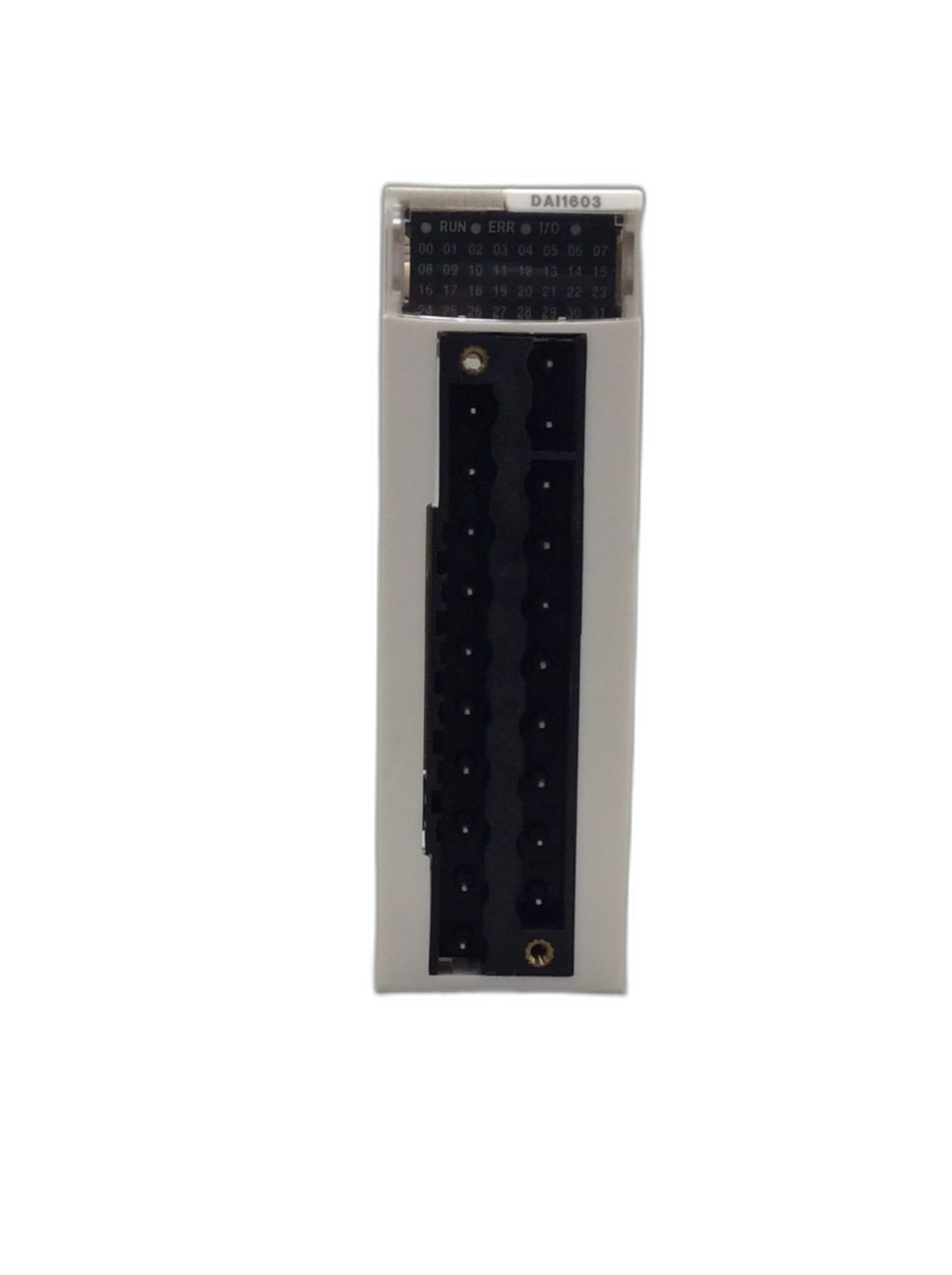

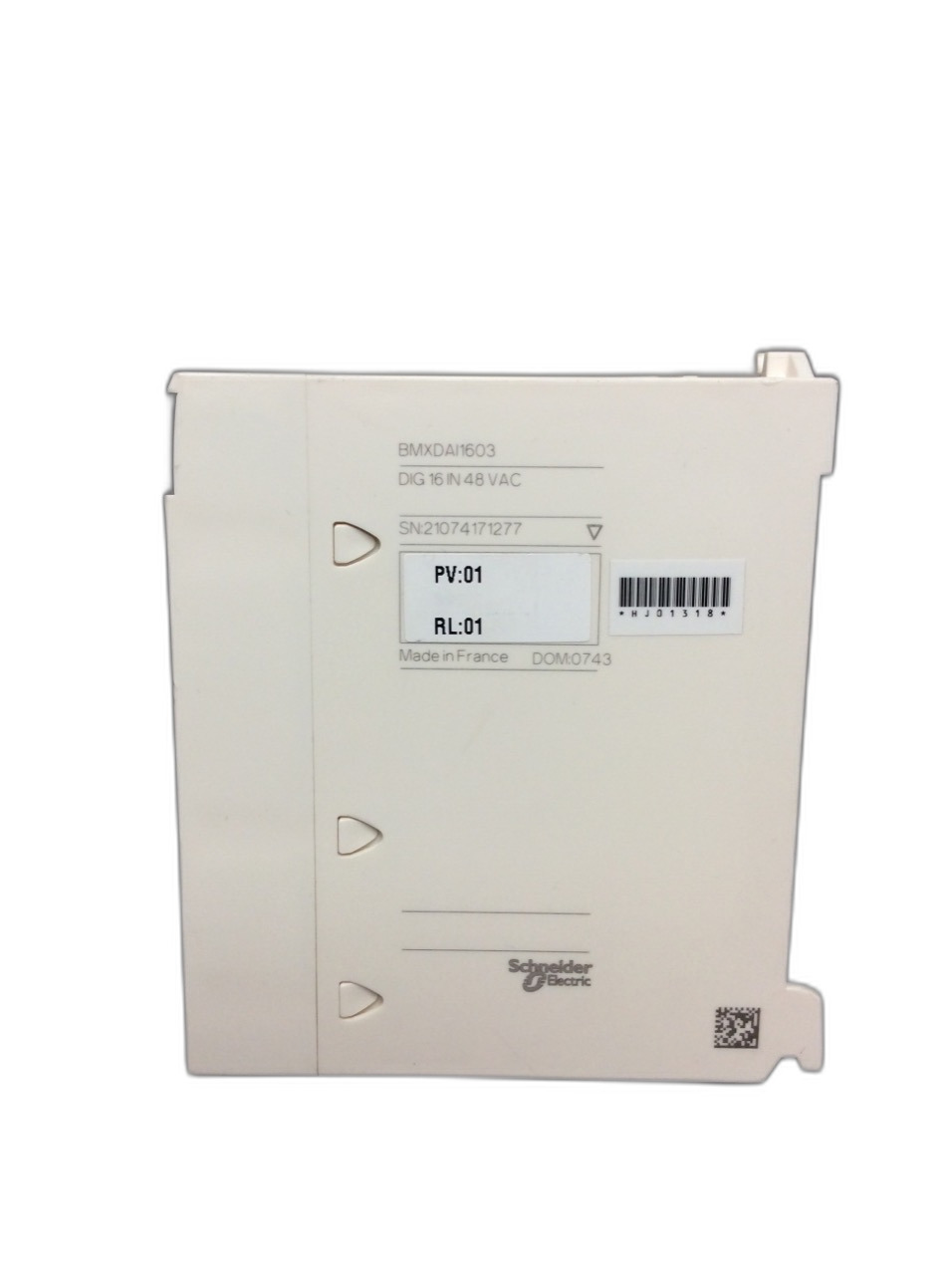

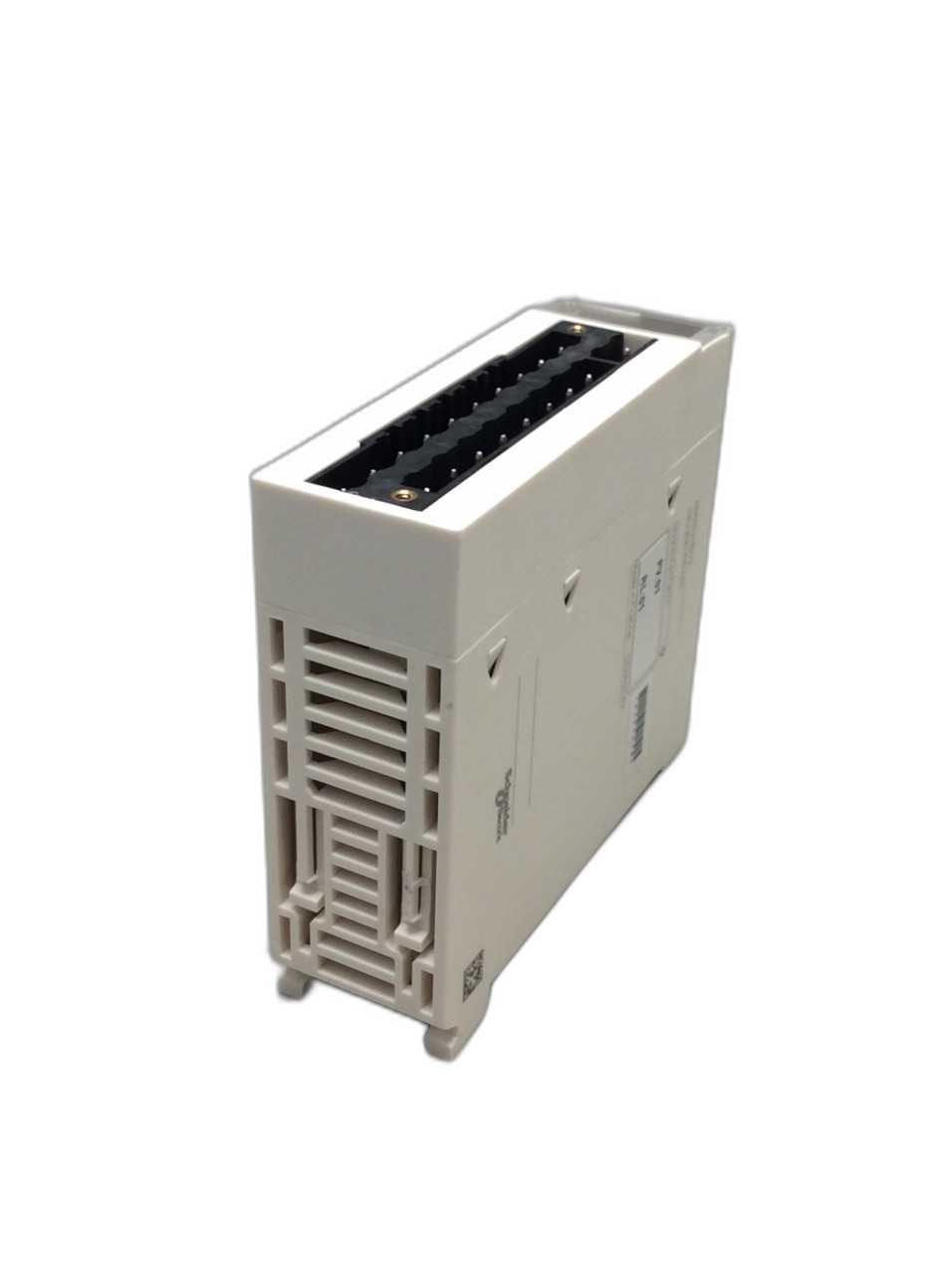

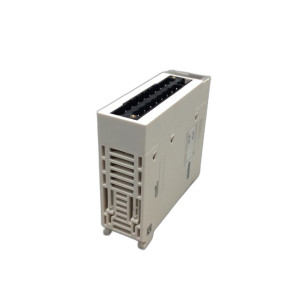

BMXDAI1603 Module 16 entrées numériques TOR Carte 16E TOR Modicon X80 Schneider Electric
Label RecQ
garantie 2 ans
Livraison par UPS, FEDEX
Paiement sécurisé
Le module BMXDAI1603 est un élément essentiel de la gamme Modicon X80, spécialement conçu pour s'intégrer dans des systèmes d'automatisation industrielle. Il est équipé de 16 entrées numériques isolées, fonctionnant avec une tension d'entrée logique de 48 V CA. Chaque entrée TOR a une consommation de 5 mA. Ce module est également compatible avec des détecteurs de proximité à 2 fils, conformément aux normes CEI 60947-5-2 et CEI 61131-2 type 3. La fréquence du réseau prise en charge est de 50/60 Hz, avec une plage de fréquence de 47 à 63 Hz. L'alimentation du capteur est comprise entre 40 et 52 V, et l'impédance d'entrée est de 9000 Ohm. La résistance d'isolement dépasse 10 M? sous 500 V CC, et la puissance dissipée est de 4 W. Le module a un temps de réponse à l'activation CA de 10 ms et à la désactivation CA de 20 ms. La consommation électrique typique est de 76 mA à 3,3 V CC, et il affiche une fiabilité MTBF impressionnante de 1 132 000 heures. Pour la protection, le module est doté d'un fusible externe rapide de 0,5 A par groupe de canaux. Les seuils de détection de tension sont définis à moins de 24 V CA pour une erreur de détecteur et à plus de 36 V CA pour un détecteur en état de marche. Les indicateurs LED comprennent une LED verte pour le fonctionnement (RUN), une LED verte par canal pour le diagnostic, et une LED rouge pour les erreurs (ERR) ainsi que pour l'état du module E/S. Le module BMXDAI1603 respecte les directives européennes 2014/35/EU pour la basse tension et 2014/30/EU pour la compatibilité électromagnétique. Il a une tenue diélectrique de 1500 V CA pendant 1 minute et est conçu pour résister à des vibrations de 3 gn et des chocs de 30 gn. La plage de température de stockage est de -40 à 85 °C, et celle de fonctionnement de 0 à 60 °C. L'humidité relative tolérée est de 5 à 95 % à 55 °C sans condensation, et il peut fonctionner jusqu'à une altitude de 2000 m, avec une réduction au-delà jusqu'à 5000 m. Avec un indice de protection IP20 et un poids de 0,115 kg, le module est également conforme aux réglementations environnementales REACh et RoHS, assurant une faible empreinte environnementale et l'absence de substances dangereuses.
