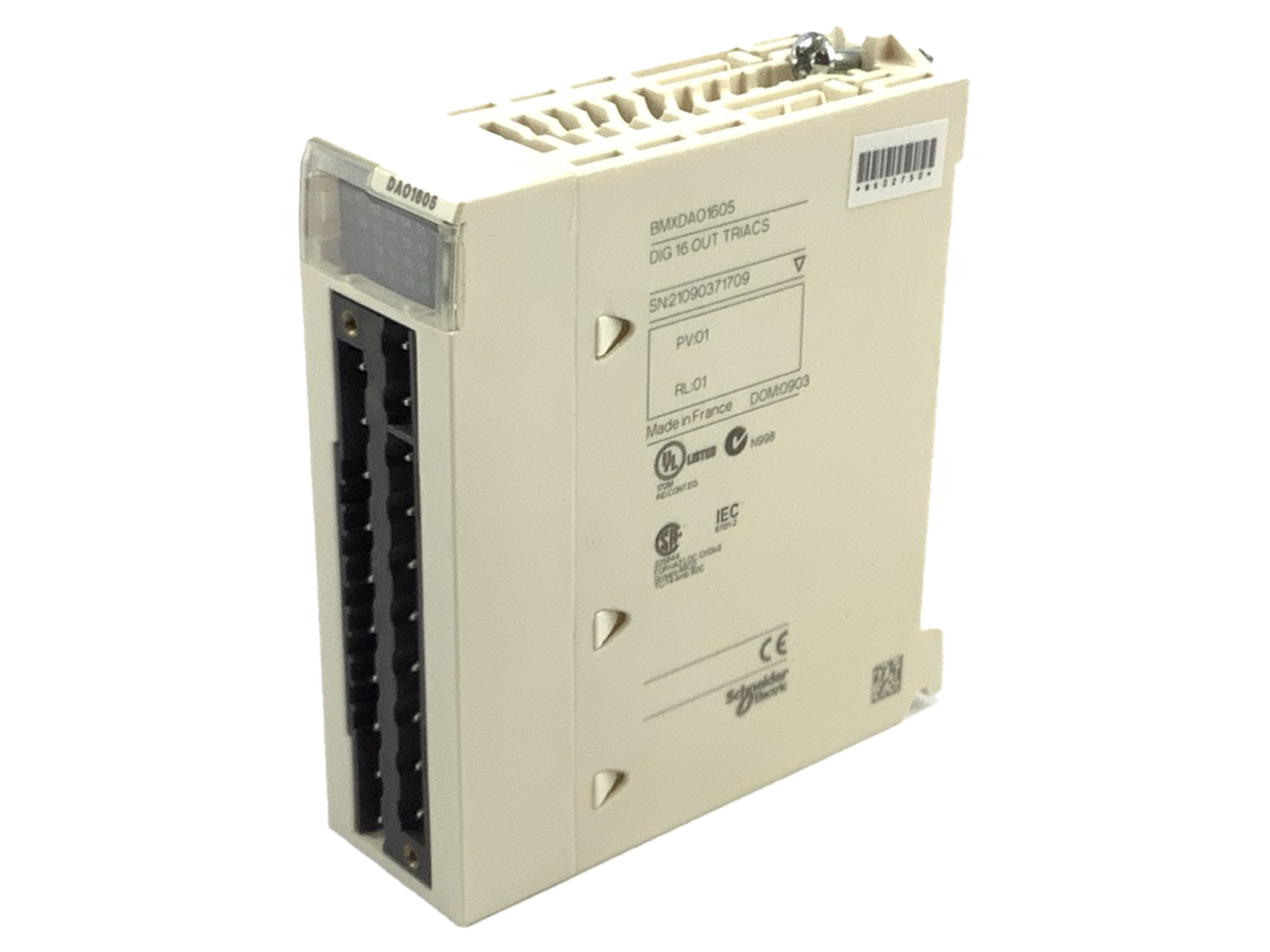

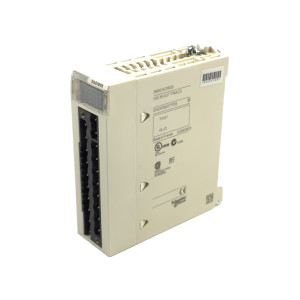

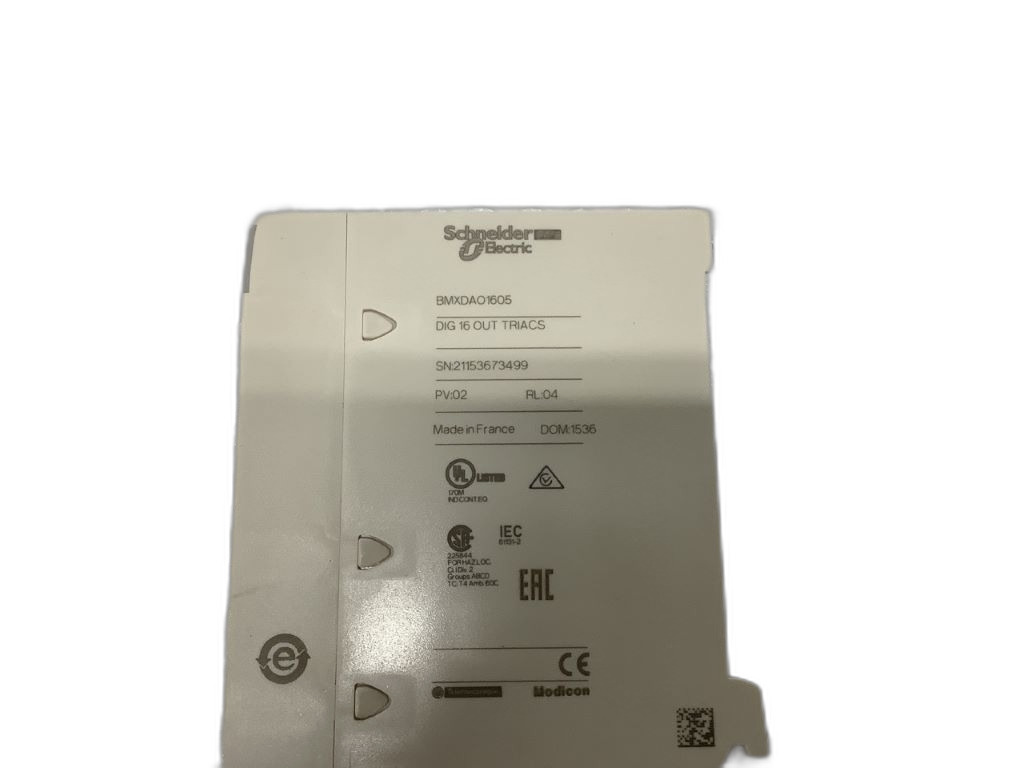

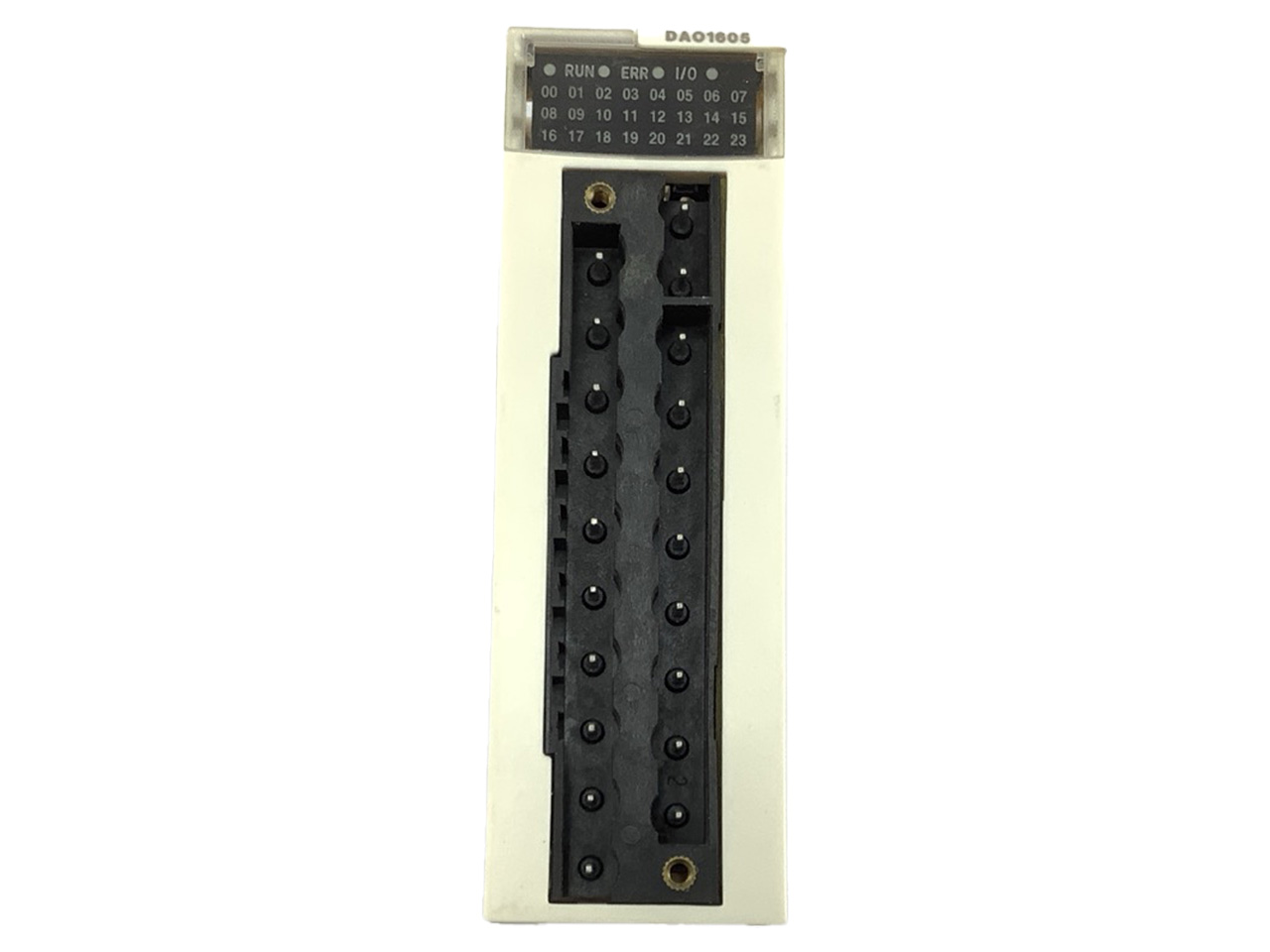

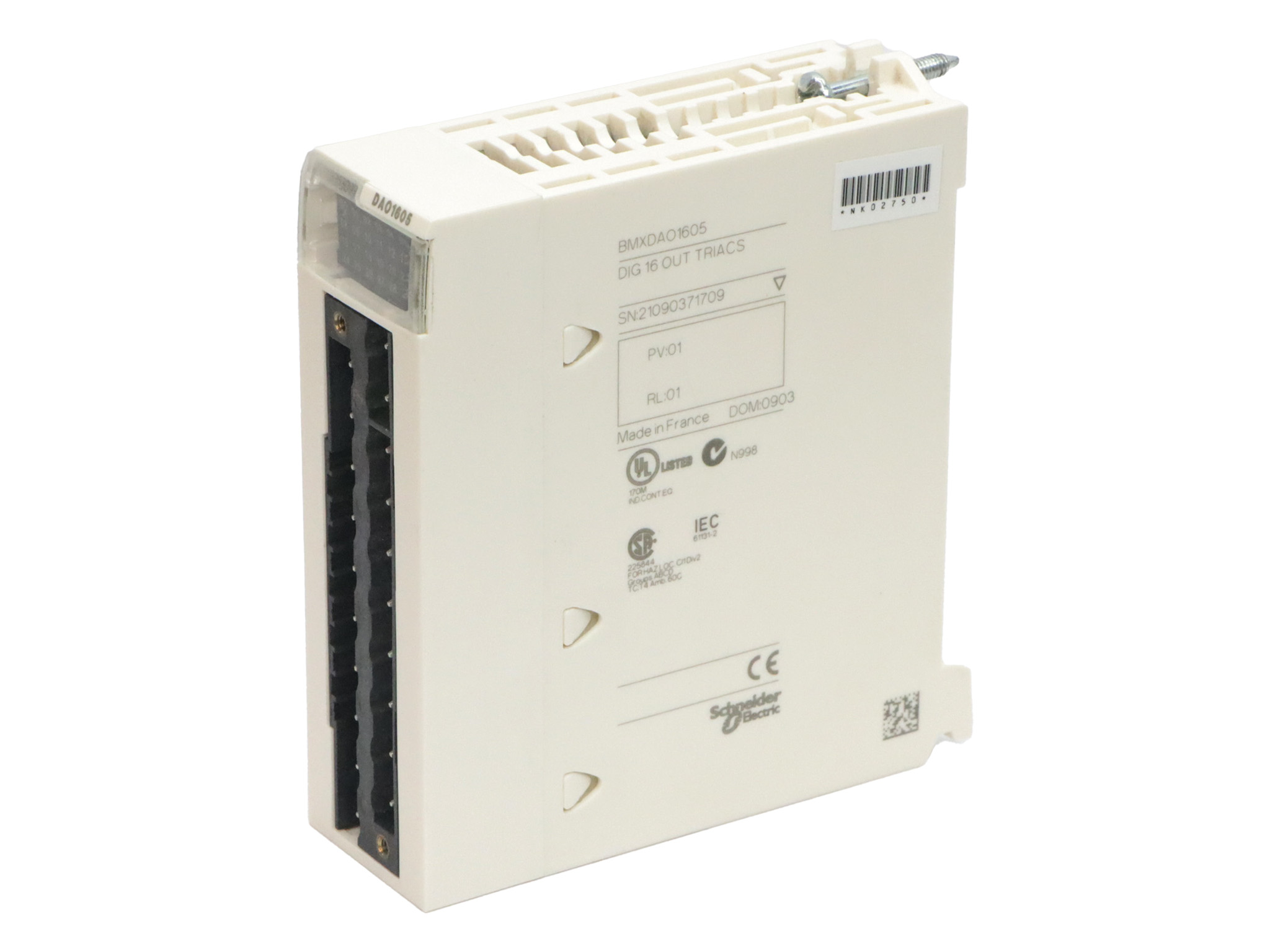

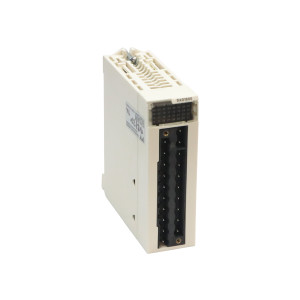

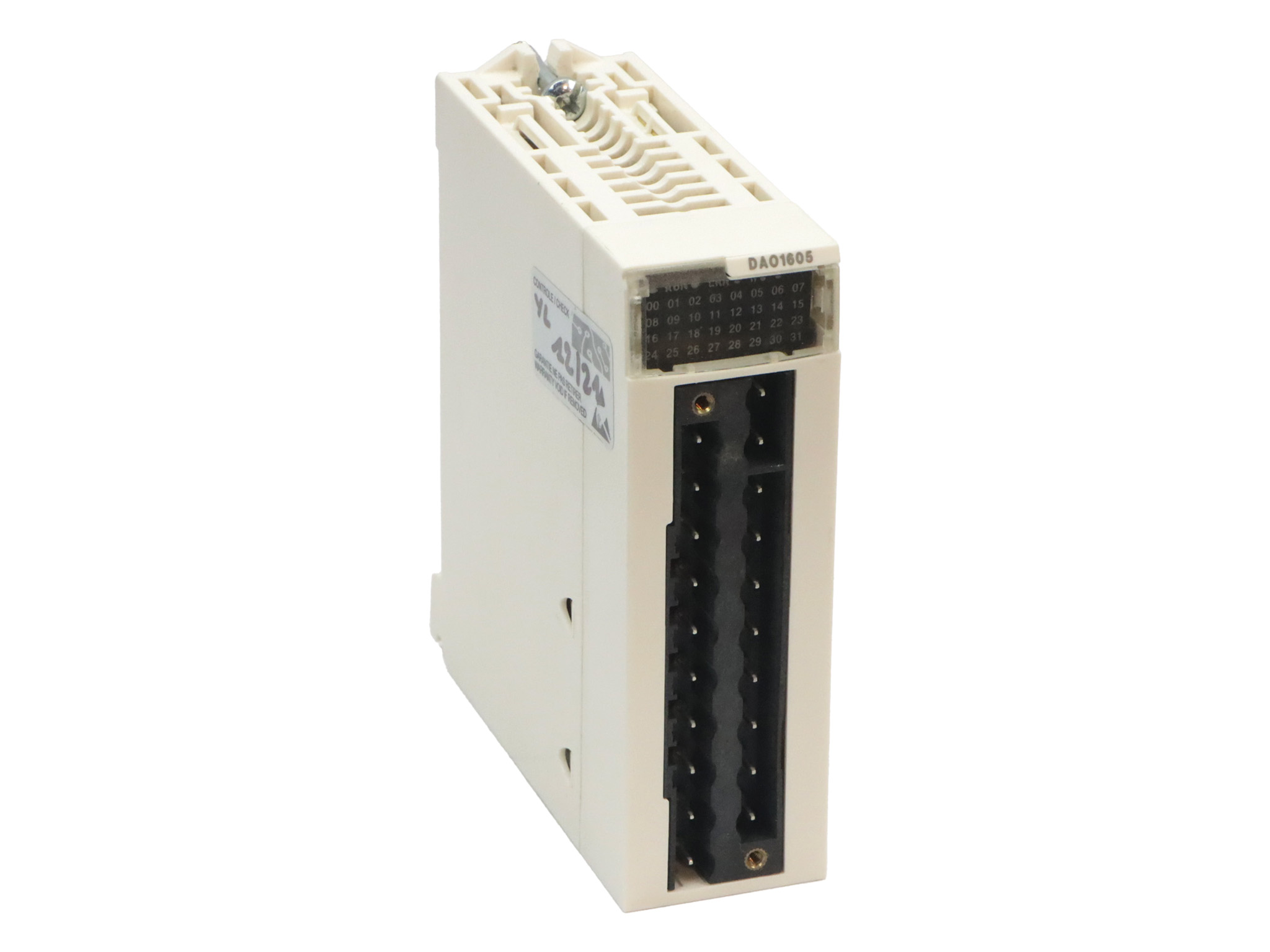

BMXDAO1605

Le module BMXDAO1605 est un élément essentiel de la gamme Modicon X80, spécialement conçu pour une gestion optimale des sorties numériques à relais triac. Il est capable de contrôler 16 sorties tout-ou-rien (TOR) avec une tension de sortie logique de 100 à 240 V CA, ce qui le rend idéal pour des applications nécessitant une commutation de charges AC. Chaque sortie TOR peut supporter un courant de 0,6 A, avec des courants de fuite maximum de 1,5 mA à 120 V CA et 3 mA à 240 V CA en état 0. La chute de tension maximale est inférieure à 1,5 V à phase 1, et le module offre une résistance d'isolement supérieure à 10 M? à 500 V CC. Les temps de réponse de la sortie sont inférieurs ou égaux à 1,011 ms pour l'activation et la désactivation résistive, ce qui garantit une réactivité rapide pour les applications dynamiques. La consommation électrique typique est de 79 mA à 3,3 V CC, et le module se distingue par une fiabilité MTBF de 1 800 000 heures, soulignant sa longévité. Il est également protégé par un fusible externe à fusion rapide et peut supporter un courant d'appel de 20 A, avec un courant maximum par groupe de sorties de 2,4 A. Les limites du courant de sortie sont de 0,025 à 4,8 A. Pour le diagnostic, le module est doté de LEDs indiquant l'état de marche (vert), le diagnostic par canal (vert), l'erreur module (rouge) et le module E/S (rouge). Il est conçu pour opérer dans des conditions environnementales difficiles avec un degré de protection IP20 et une tenue diélectrique de 2830 V CA pendant 1 minute. Sa résistance aux vibrations est de 3 gn et aux chocs mécaniques de 30 gn, avec une plage de température de fonctionnement de 0 à 60 °C et une humidité relative de 5 à 95 % sans condensation. Le module BMXDAO1605 est conforme aux directives européennes 2014/35/EU pour la basse tension et 2014/30/EU pour la compatibilité électromagnétique, garantissant son intégration dans des systèmes conformes aux normes en vigueur. Le BMXDAO1605 est adapté à une multitude d'applications industrielles, telles que le travail des matériaux, l'emballage, le pompage, et est utilisé dans les secteurs de l'eau/eaux usées, du pétrole et du gaz, et de la manutention. Il est également conçu pour endurer des environnements difficiles, y compris maritimes, poussiéreux et nucléaires.
