STBDDI3615

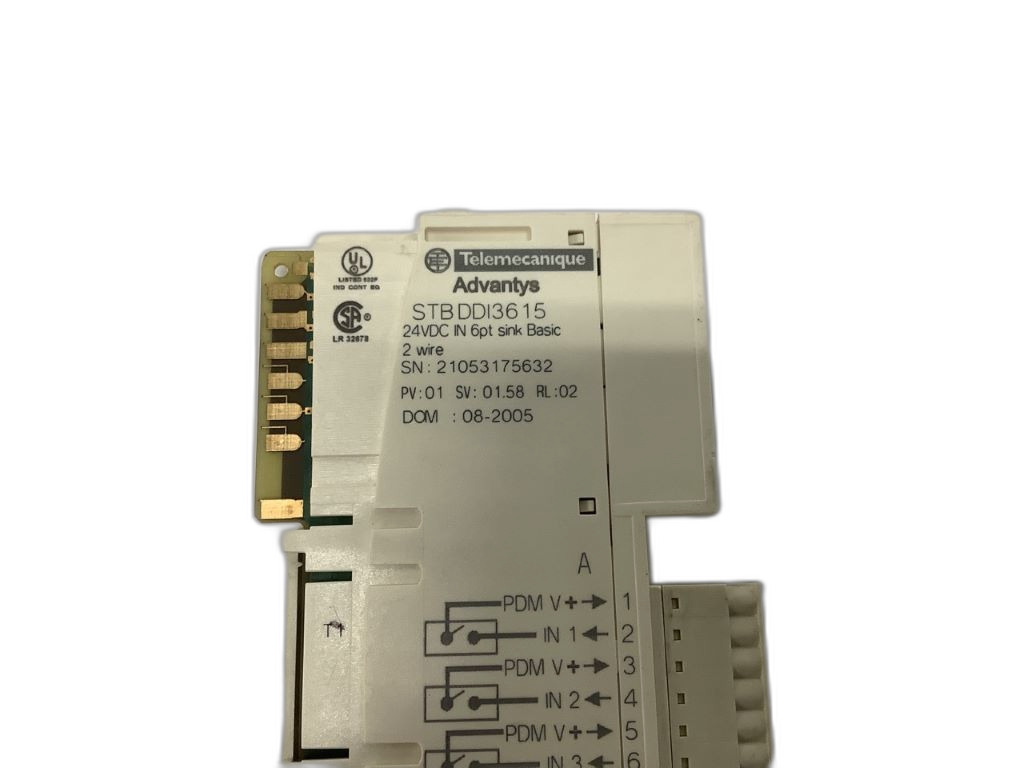

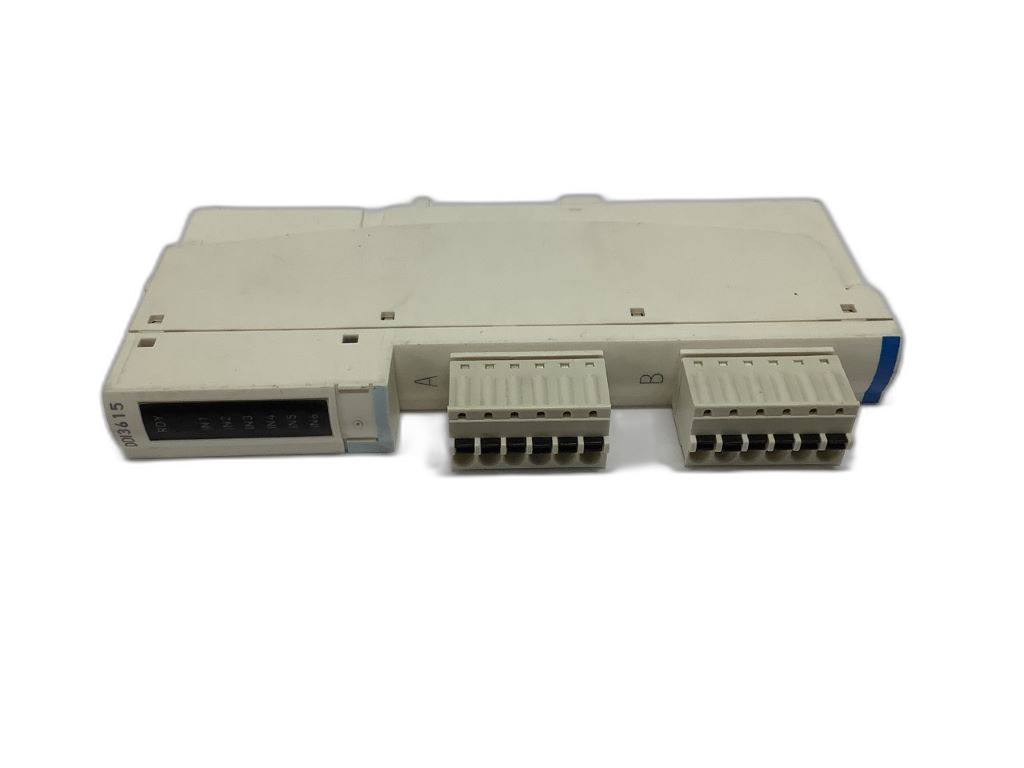

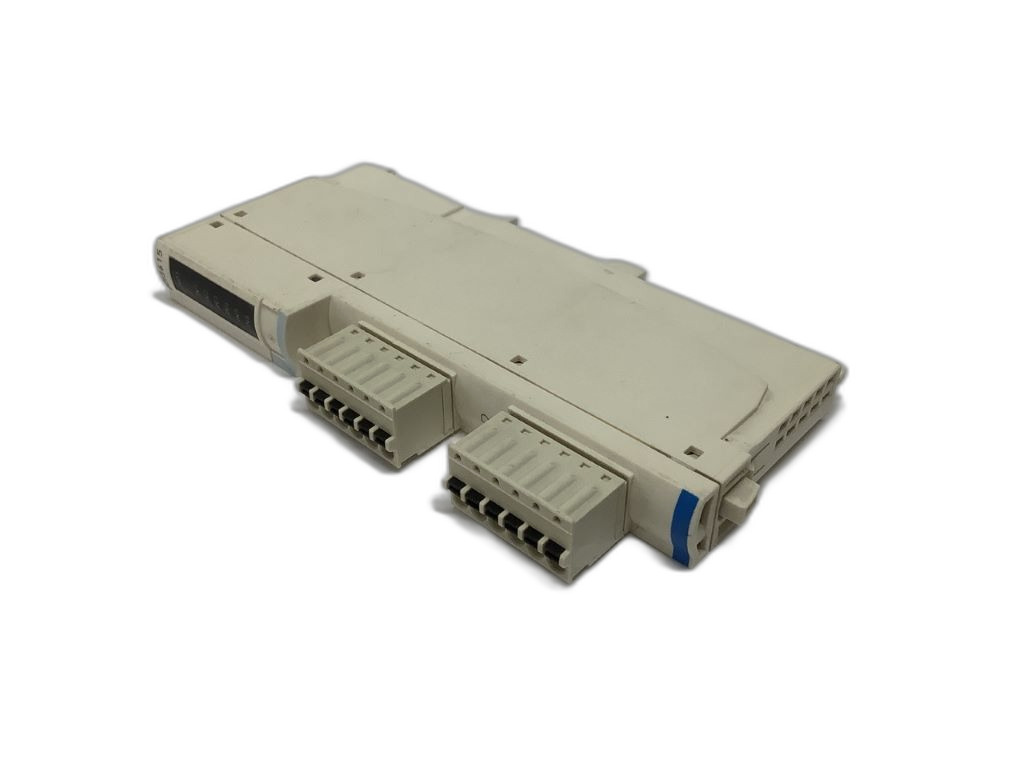

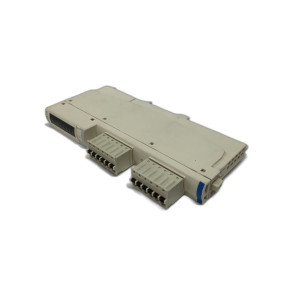

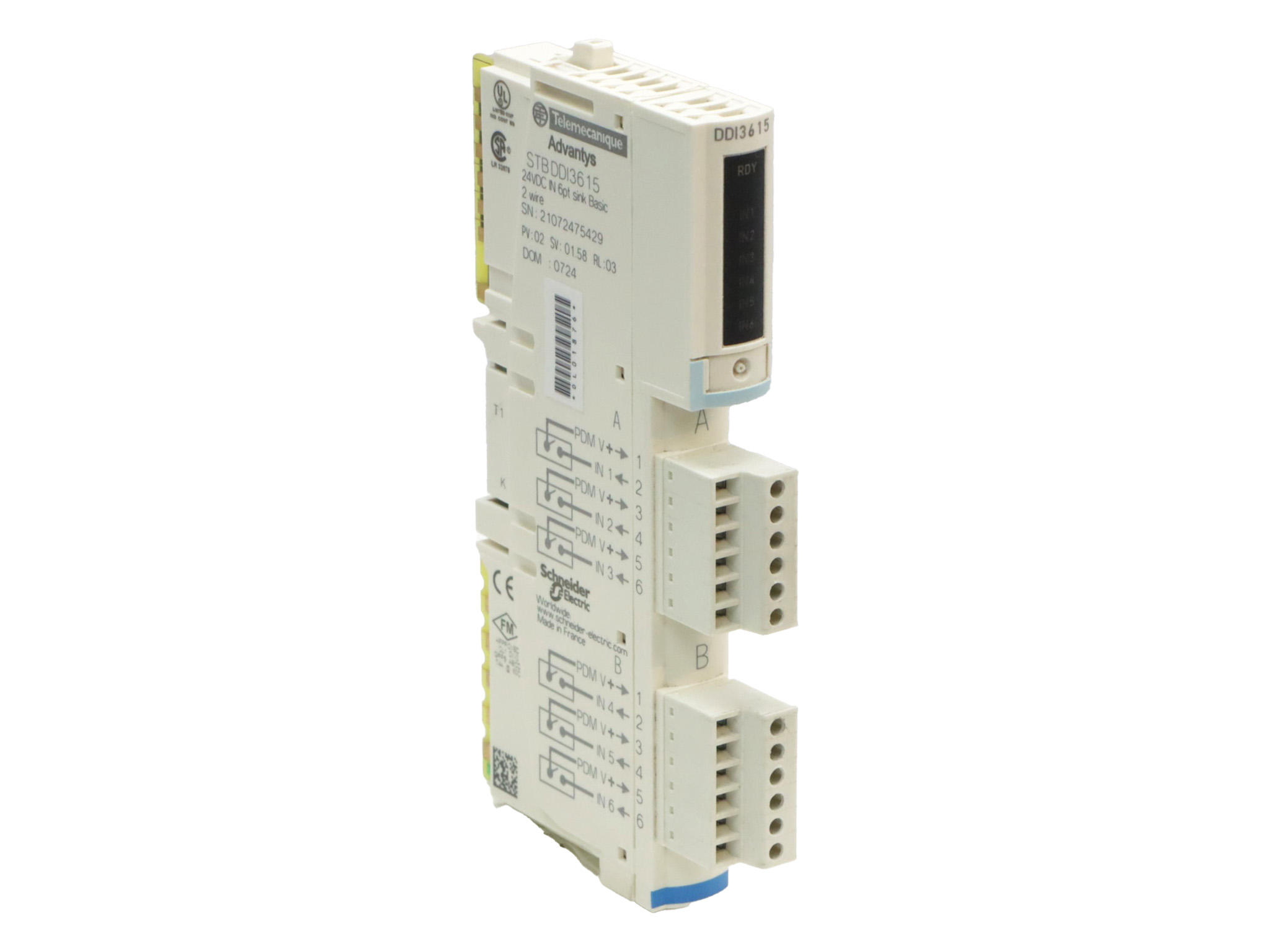

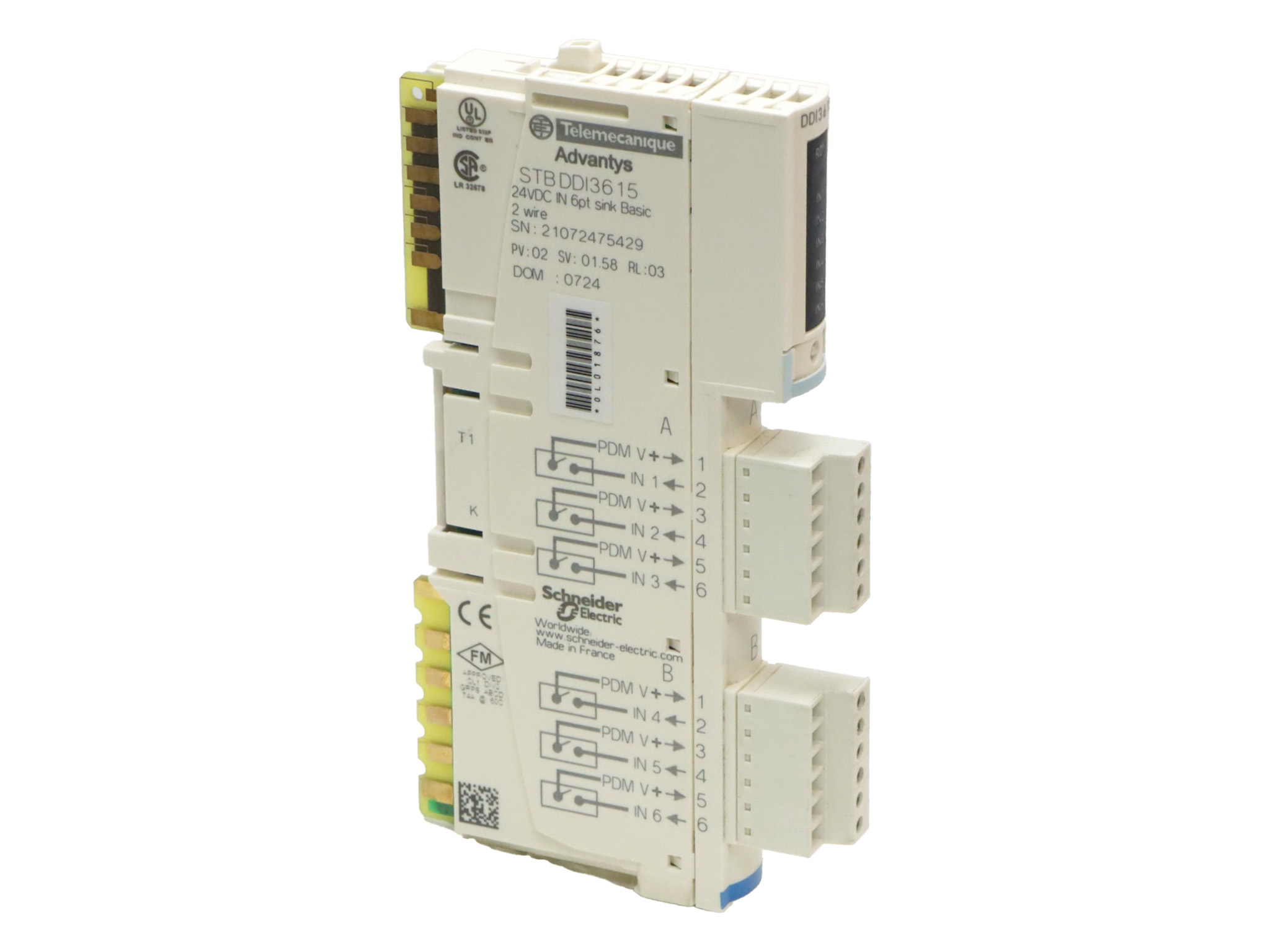

STBDDI3615 est un module de base d'entrées numériques de la gamme Modicon de Télémécanique Schneider Electric, traitant des signaux de 24 V CC. Il tolère une tension d'entrée de 15 à 30 V en phase 1 et de -3 à 5 V en phase 0, avec une tension admissible de 30 V et une tension absolue maximale de 56 V pendant 1,3 ms. Le courant d'entrées numériques est de 4,5 mA, avec un état actuel 0 inférieur ou égal à 0,5 mA et un état actuel 1 supérieur ou égal à 2,5 mA. Le temps de réponse est de 5,25 ms pour passer de hors circuit à en circuit et de 5,75 ms pour l'inverse. Le module intègre des protections, notamment des fusibles sur PDM à action retardée de 5 A, une protection d'entrée par résistance, contre l'inversion de polarité et un isolement entre canaux et bus logique de 1500 V pendant 1 minute. Il est compatible avec le remplacement à froid et l'échange à chaud pour le NIM de base, avec un filtrage en entrée de 5 ms. Les accessoires associés sont l'embase E/S STBXBA1000 et le module d'alimentation STBPDT3100/3105. La tension d'alimentation est de 24 V CC, avec une consommation de 45 mA à 5 V CC pour le bus logique. Le produit est conforme à la marque CE, catégorie de surtension II, et dispose d'une LED verte pour l'état du module et d'une DEL verte par canal pour l'état des canaux. Les dimensions sont de 65,1 mm de profondeur, 18,4 mm de hauteur et 125 mm de largeur, pour un poids de 0,112 kg. Il est conforme aux normes EN/CEI 61131-2 type 1, certifié CSA, UL, FM class 1, division 2, et conçu pour des environnements de degré de pollution 2 selon la CEI 60664-1, avec une altitude de fonctionnement jusqu'à 2000 m. La protection IP est de niveau IP20. La température de fonctionnement s'étend de 0 à 60 °C, et celle de stockage de -40 à 85 °C. Il résiste à une humidité relative de 95 % à 60 °C sans condensation et peut supporter des vibrations de 3 gn à 58–150 Hz et des chocs de 30 gn pour 11 ms.
