STBNDP2212
Schneider Telemecanique
Modicon Advantys

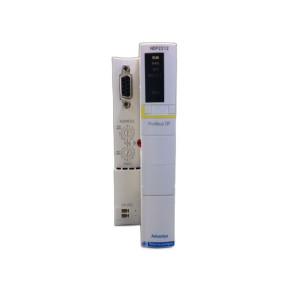

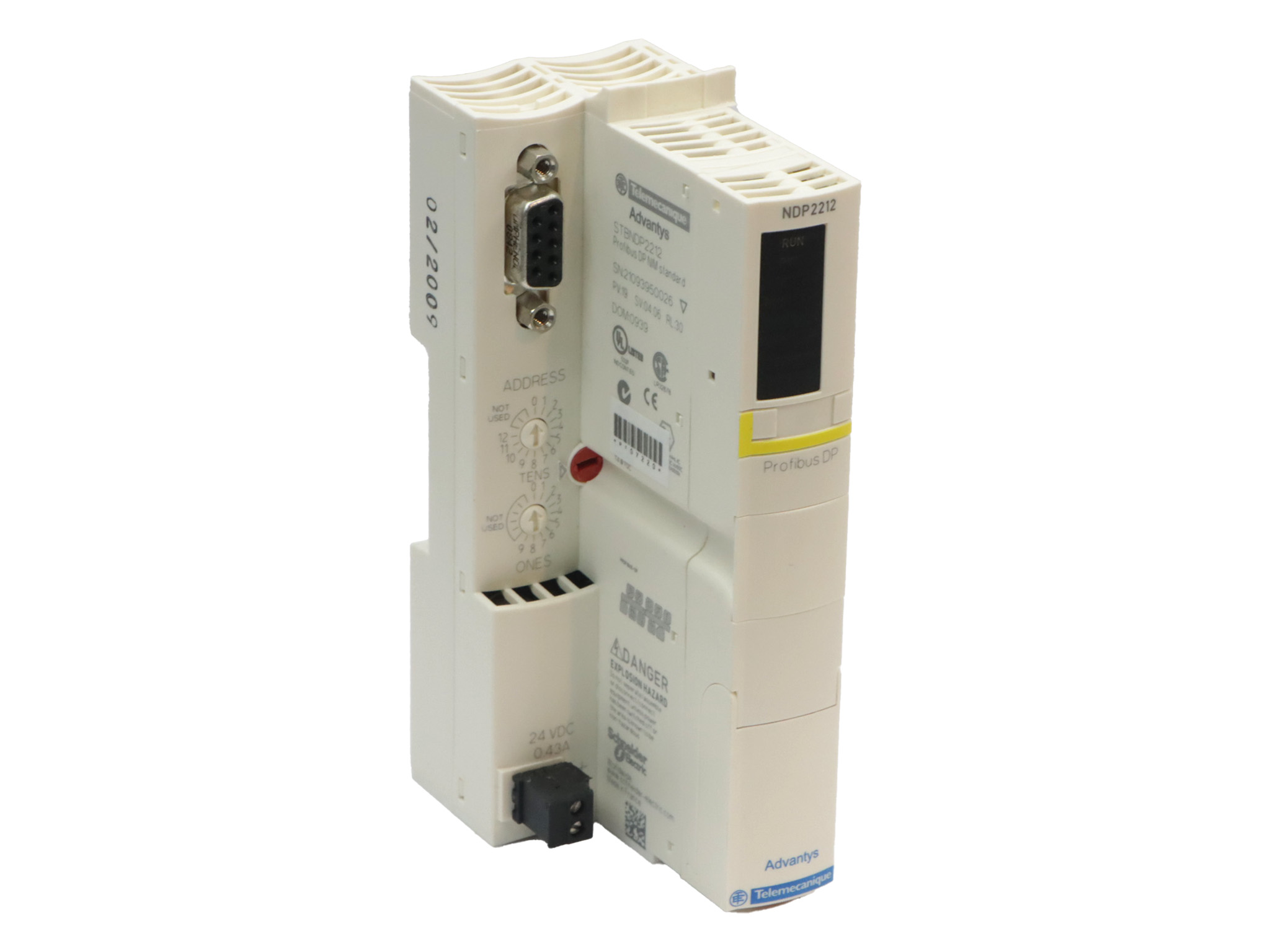

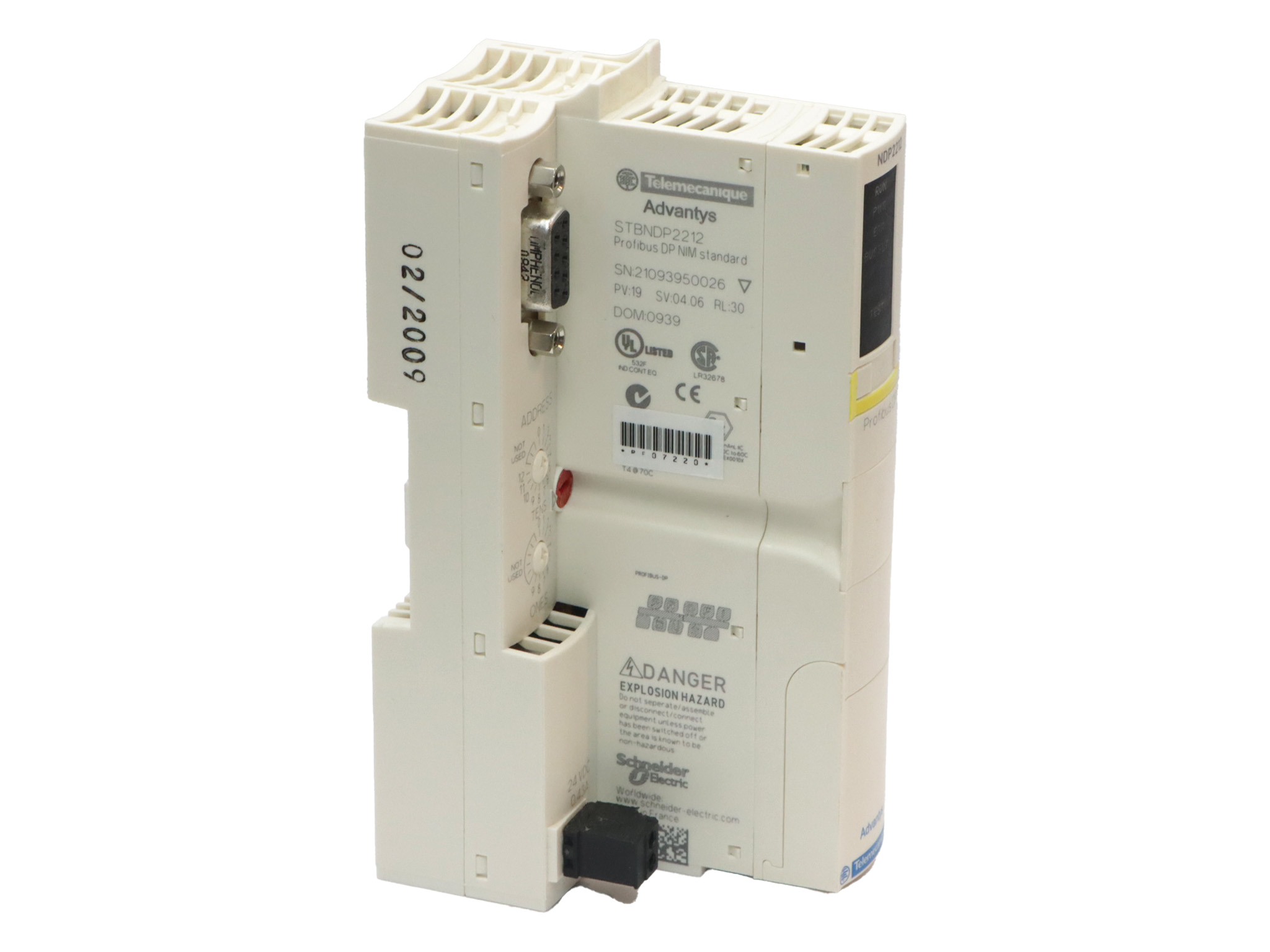

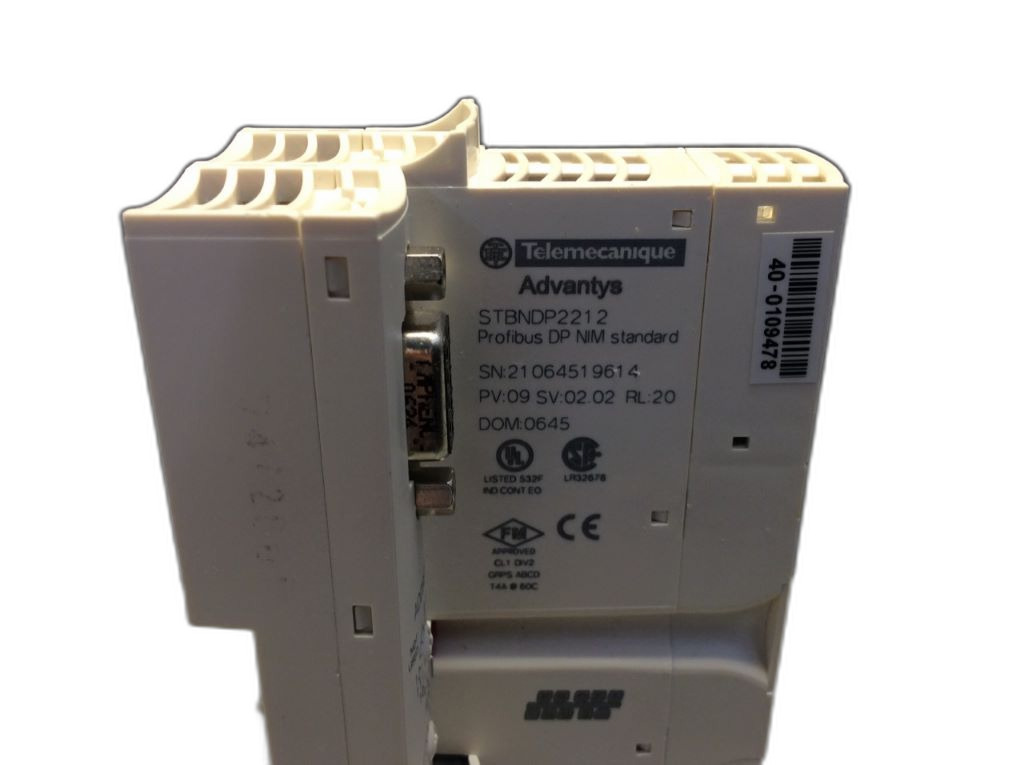

STBNDP2212 Modicon Advantys Schneider Telemecanique
Label RecQ
garantie 2 ans
Livraison par UPS, FEDEX
Paiement sécurisé
Le module d'interface réseau Advantys STBNDP2212 est un élément essentiel de la gamme Modicon pour les solutions d'E/S distribuées. Il assure la connexion au réseau Profibus DP, en accord avec les normes DIN 19245 parties 1 et 3, et offre une interface RS485 SUB-D femelle 9 voies ou HE-13 pour le port RS232. Ce module peut gérer un segment primaire et jusqu'à six extensions, ce qui lui permet de connecter jusqu'à 125 esclaves. Sur le plan électrique et électronique, le STBNDP2212 nécessite une tension d'alimentation de 24 V CC, avec une plage opérationnelle de 19,2 à 30 V. Il a un courant d'alimentation maximal de 700 mA et un courant d'entrée de 430 mA pour le circuit d'alimentation. La tension de sortie est de 5,25 V CC avec une tolérance de +/- 0,21 % pour le bus logique, et l'impédance de sortie maximale est de 0,05 Ohm à 100000 kHz. Le module dispose de plusieurs LED pour indiquer l'état de l'alimentation (PWR), de l'îlot (RUN), des erreurs (ERR), et du mode test. En matière de compatibilité électromagnétique, il est conforme à la norme CEI 61131-2. Il bénéficie de certifications de divers organismes, incluant C-Tick, CSA, ATEX Cat 3G, FM class 1 division 2, et UL. Il est classé en catégorie de surtension II et a un degré de pollution 2 selon la CEI 60664-1. Conçu pour fonctionner jusqu'à une altitude de 2000 m, il est protégé contre les intrusions avec un degré de protection IP20 selon la norme IEC 61131-2 class 1. Le module peut fonctionner dans une plage de température de 0 à 60 °C sans déclassement et de -25 à 70 °C avec un facteur de réduction. Il est également conçu pour résister à des conditions environnementales difficiles, avec une tenue aux vibrations de 3 gn à 58–150 Hz et une tenue aux chocs mécaniques de 30 gn pour 11 ms conformément à la norme CEI 88 référence 2-27.
