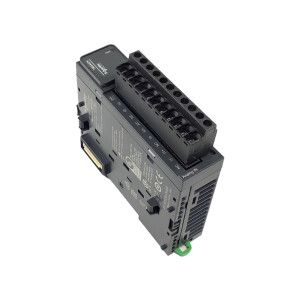

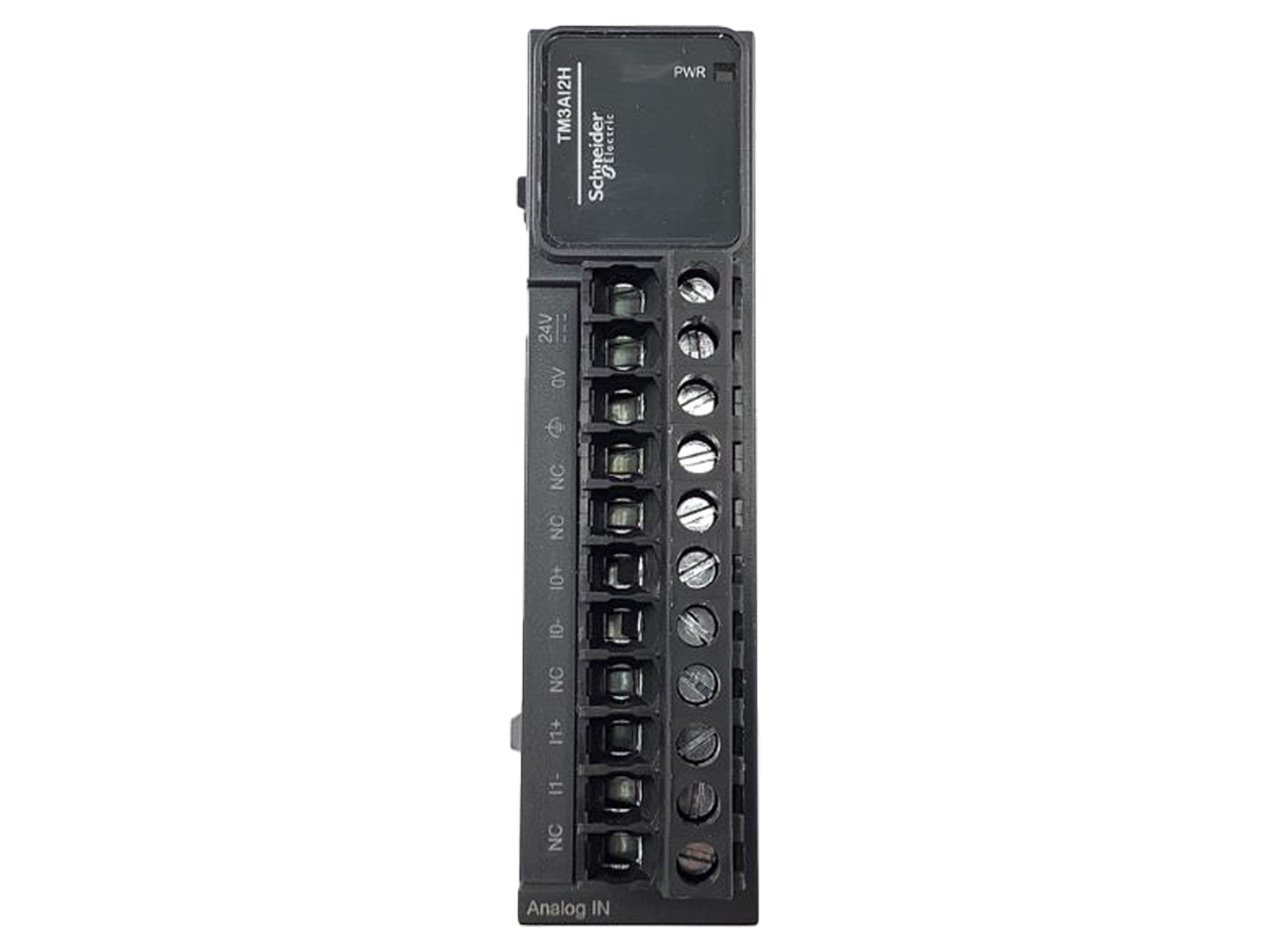

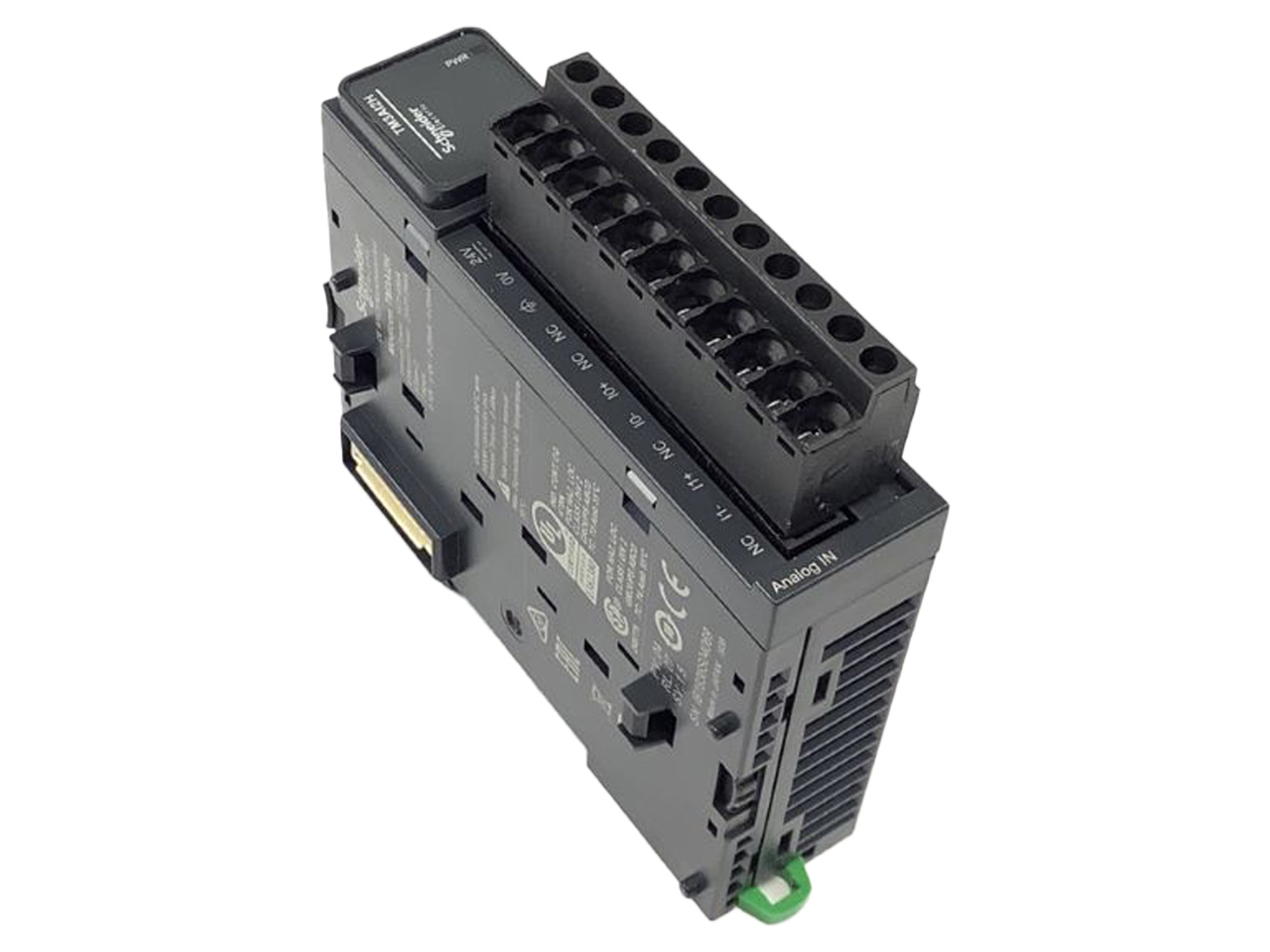

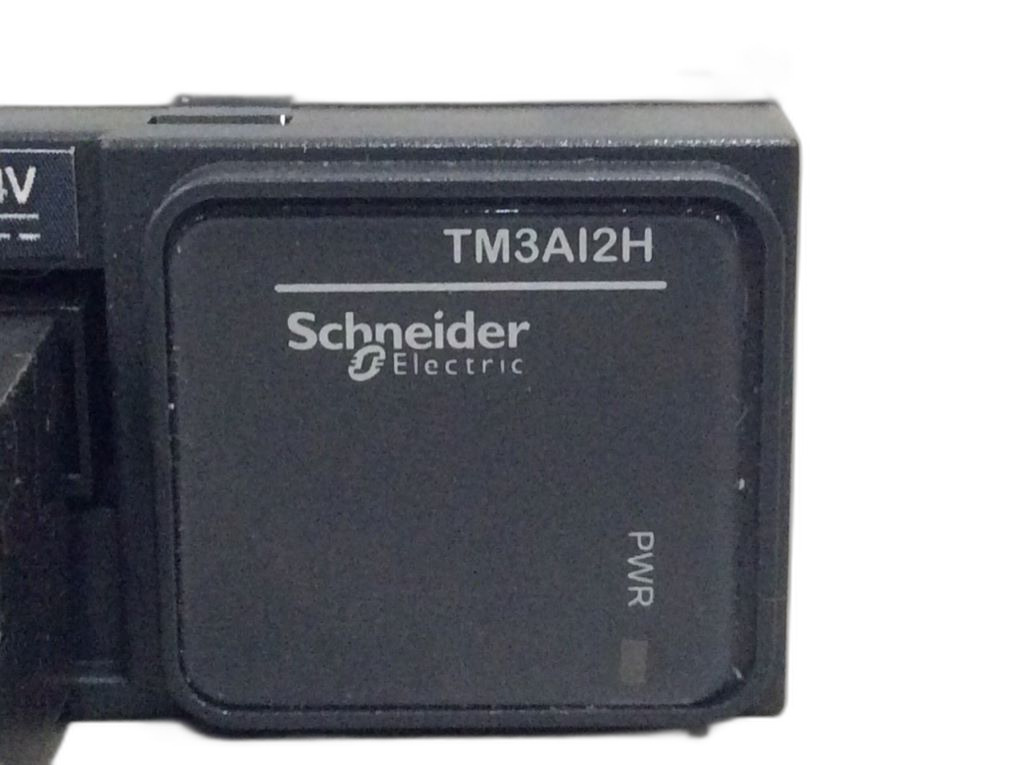

TM3AI2H

Le module TM3AI2H fait partie de la gamme Modicon TM3, qui vient compléter les fonctionnalités des contrôleurs logiques Modicon M221, M221 Book, M241, M251 ainsi que le contrôleur logique/de mouvement Modicon M262. Ce module d'entrées analogiques haute résolution est doté de 2 entrées analogiques, avec une résolution de 16 bits pour les signaux de tension et de 15 bits plus signe pour les signaux de courant. Il est conçu pour traiter des entrées de courant de 4 à 20 mA ou de 0 à 20 mA, et des entrées de tension de 0 à 10 V ou de -10 à 10 V. Les caractéristiques électriques et électroniques incluent une surcharge permanente tolérée de 13 V pour les entrées de tension et de 40 mA pour les entrées de courant. L'impédance d'entrée est inférieure ou égale à 50 Ohm pour le courant et supérieure ou égale à 1 MOhm pour la tension. Le temps de conversion est rapide, avec 1 ms plus 1 ms par canal plus 1 cycle contrôleur, et la durée d'échantillonnage est également de 1 ms. L'erreur de précision absolue est de +/-0,1% de la pleine échelle à 25 °C, avec une dérive en température de +/- 0,006 %FS/°C. La précision de répétition est de +/-0,5 %PE et la non-linéarité est de +/- 0,01 %FS. Le module TM3AI2H nécessite une alimentation de 24 V CC, avec une plage de tension d'alimentation de 20,4 à 28,8 V. Sa consommation électrique est de 30 mA à 5 V CC via un connecteur de bus à vide et de 40 mA à 5 V CC via un connecteur de bus en charge complète. Une LED verte indique l'état de l'alimentation. En ce qui concerne les normes et certifications, le module est conforme à la norme CEI 61131-2 et détient les certifications CE, UKCA, RCM, EAC, cULus et cULus HazLoc. Il respecte également les directives RoHS de l'UE et de la Chine, et est reconnu comme un produit Green Premium. Pour ce qui est de l'installation, le module peut être fixé sur un rail DIN de type TH35-15 ou TH35-7.5 selon la norme CEI 60715, ou monté sur une platine ou un panneau à l'aide d'un kit de fixation. Ses dimensions sont de 90 mm de hauteur, 70 mm de profondeur et 23,6 mm de largeur, pour un poids de 0,115 kg. Le module TM3AI2H est idéal pour une utilisation dans divers environnements industriels, y compris l'agroalimentaire, la cosmétique, la manufacture, le bâtiment, le transport et le pharmaceutique. Il est particulièrement adapté pour le pilotage d'actionneurs tels que des variateurs de vitesse ou des vannes, et pour des applications de contrôle de processus industriels.
