TM3AI8
Schneider Electric
Modicon TM

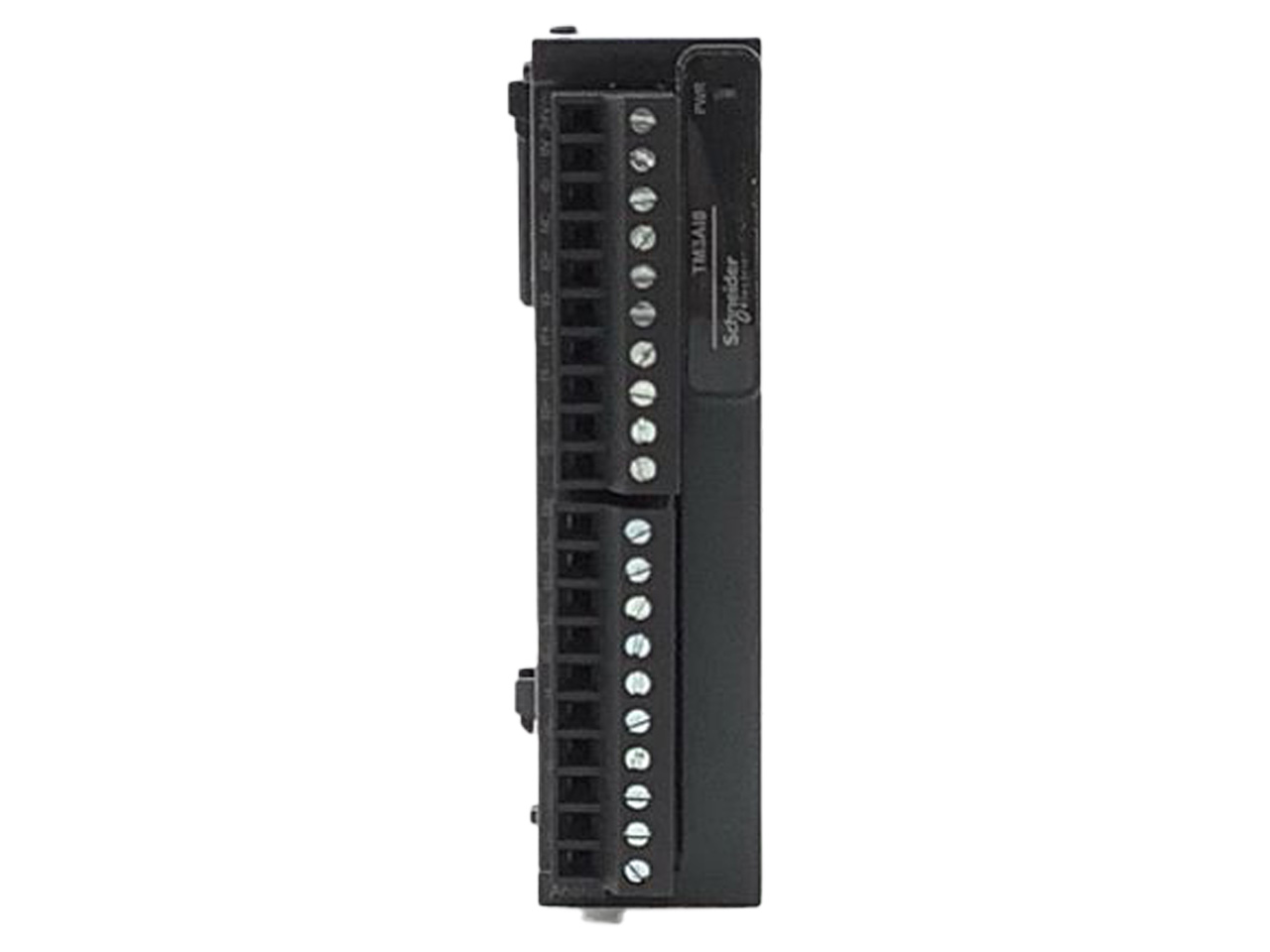

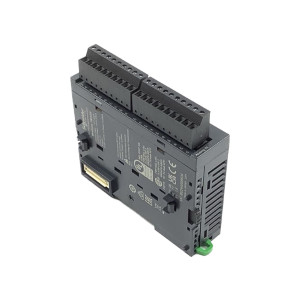

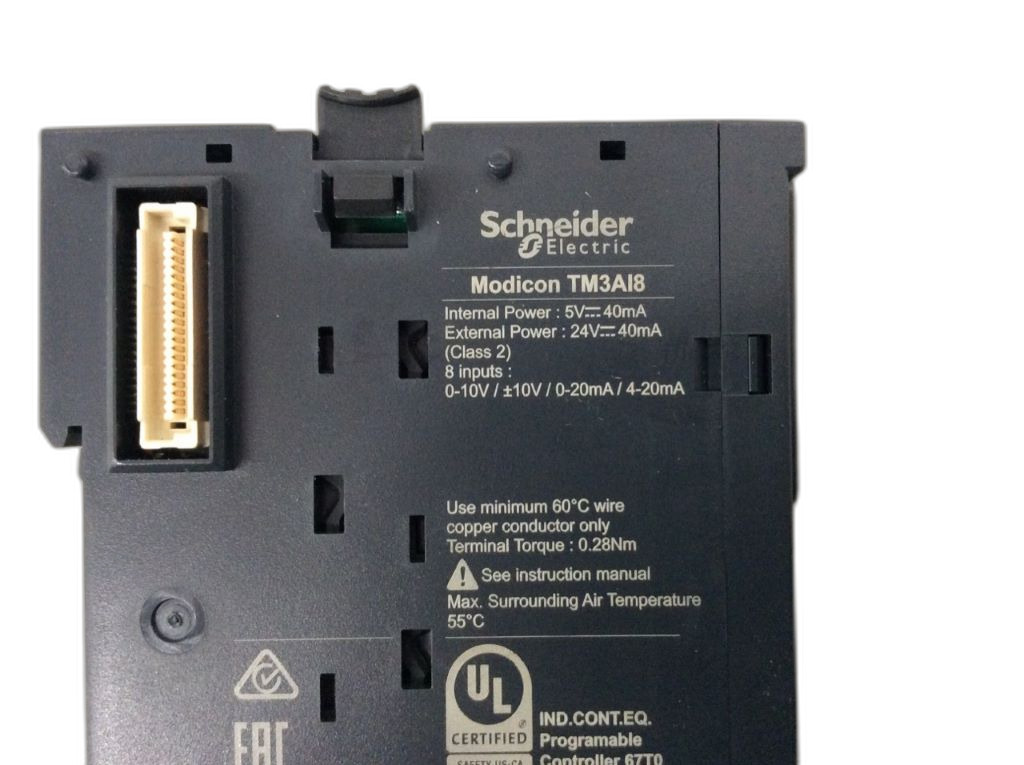

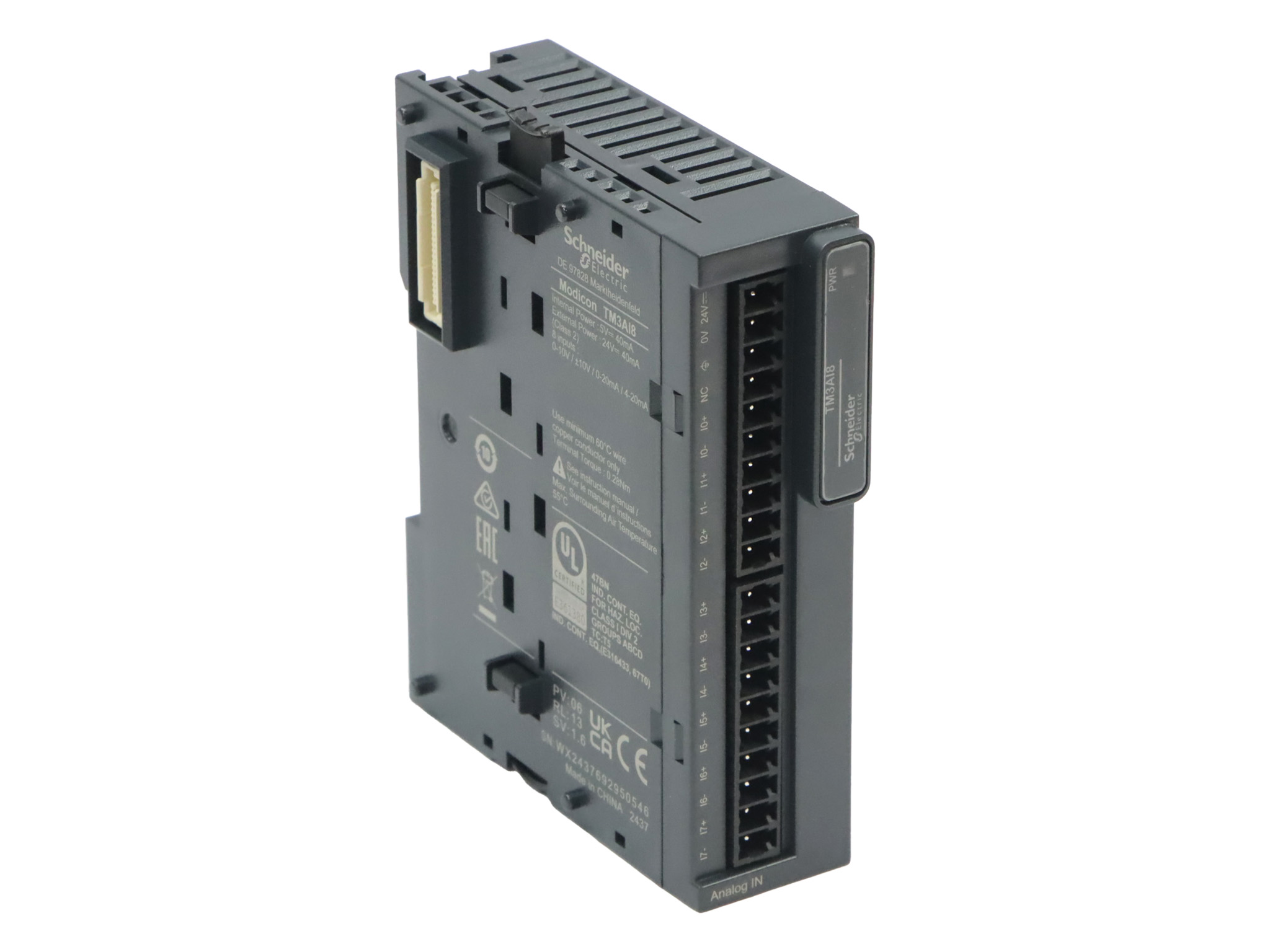

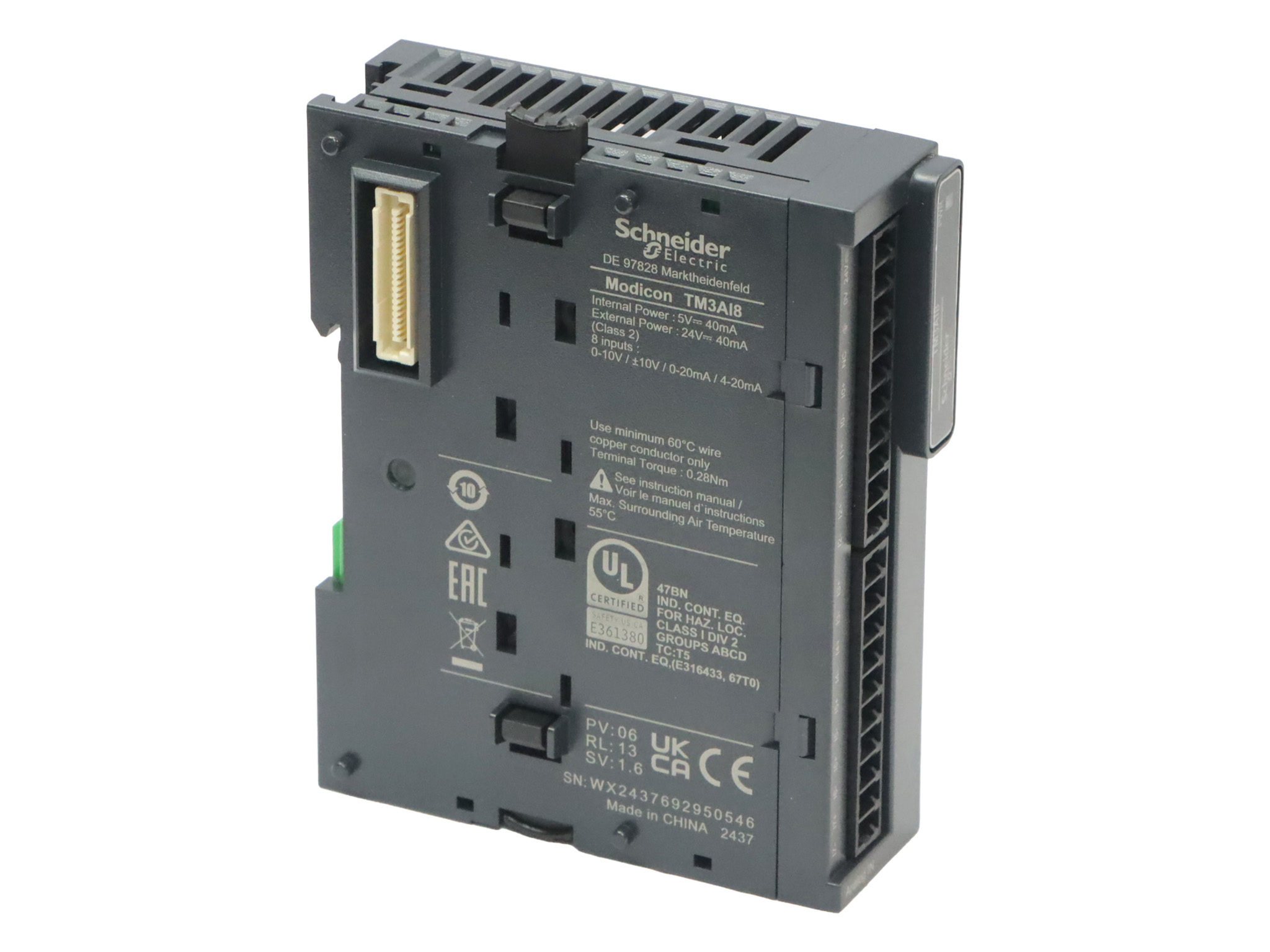

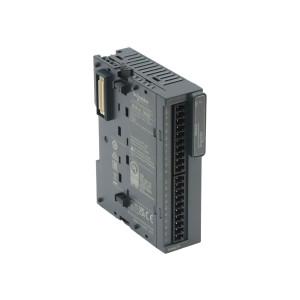

TM3AI8 Module 8 entrées analogiques Carte 8E Modicon TM Schneider Electric
Label RecQ
garantie 2 ans
Livraison par UPS, FEDEX
Paiement sécurisé
Le module TM3AI8 est un élément essentiel de la gamme Modicon TM3, conçu pour augmenter les fonctionnalités des contrôleurs logiques Modicon M221, M241, M251 et M262. Ce module d'entrées analogiques dispose de 8 canaux avec une résolution de 12 bits ou 11 bits + signe, offrant une mesure précise des signaux analogiques. Sur le plan électrique, le TM3AI8 gère des entrées de courant de 4 à 20 mA ou de 0 à 20 mA, et des entrées de tension de 0 à 10 V ou de -10 à 10 V. La surcharge permanente tolérée est de 13 V pour les entrées de tension et de 40 mA pour les entrées de courant. L'impédance d'entrée est inférieure ou égale à 50 Ohm pour le courant et supérieure ou égale à 1 MOhm pour la tension. Les valeurs du bit de poids faible sont respectivement de 2,44 mV pour la tension de 0 à 10 V, 4,88 mV pour la tension de -10 à 10 V, 4,88 µA pour le courant de 0 à 20 mA et 3,91 µA pour le courant de 4 à 20 mA. Le temps de conversion est rapide, avec une durée d'échantillonnage de 1 ms. L'erreur de précision absolue est de +/- 1 % de la pleine échelle et de +/-0,2% de la pleine échelle à 25 °C, avec une dérive en température de +/- 0,01 %FS/°C et une précision de répétition de +/-0,5 %PE. La non-linéarité est de +/- 0,2 %FS et la diaphonie est inférieure ou égale à 1 LSB. Le module fonctionne avec une alimentation de 24 V CC, avec des limites de tension d'alimentation de 20,4 à 28,8 V. Il est adapté pour un montage sur rail de type Top hat TH35-15 ou TH35-7.5 selon la norme CEI 60715, ou sur platine ou panneau avec un kit de fixation. Le TM3AI8 est conforme à la norme CEI 61131-2 et détient les certifications CE, UKCA, RCM, EAC, cULus et cULus HazLoc. Il satisfait également aux exigences de résistance aux diverses perturbations électriques et électromagnétiques conformément à la norme CEI 61000. Ce module est parfaitement adapté pour le contrôle de variateurs de vitesse ou de dispositifs nécessitant une entrée de courant ou de tension, assurant une intégration fiable et précise dans les systèmes d'automatisation industrielle.
