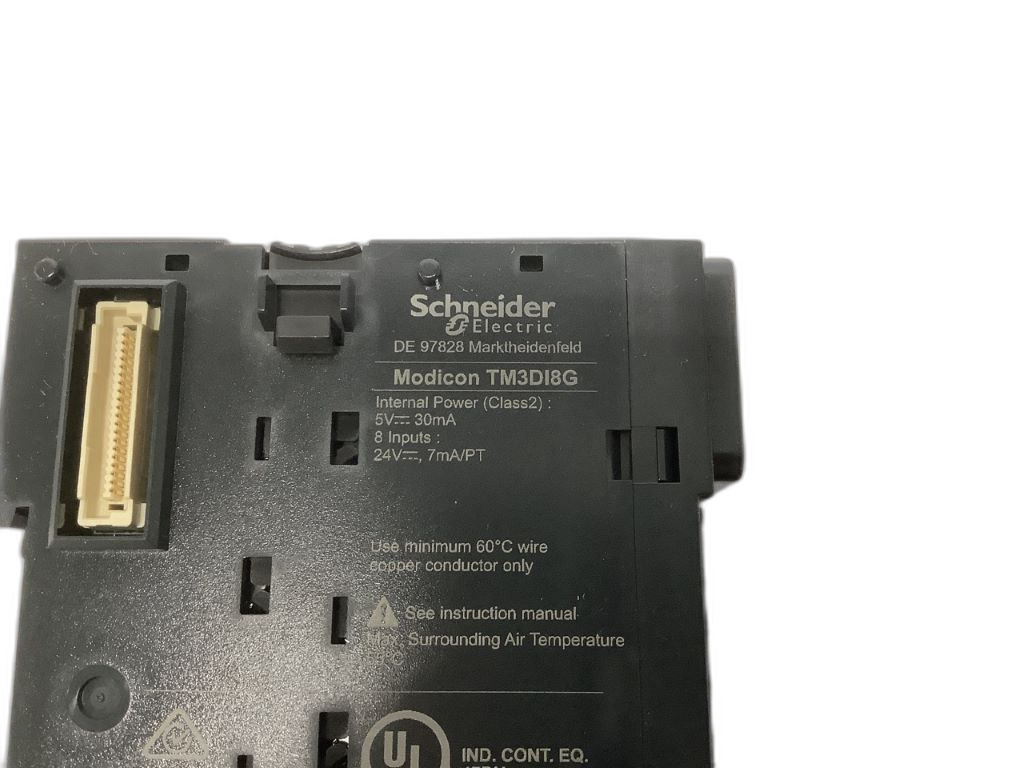

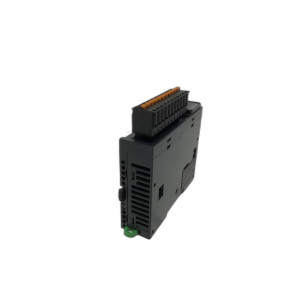

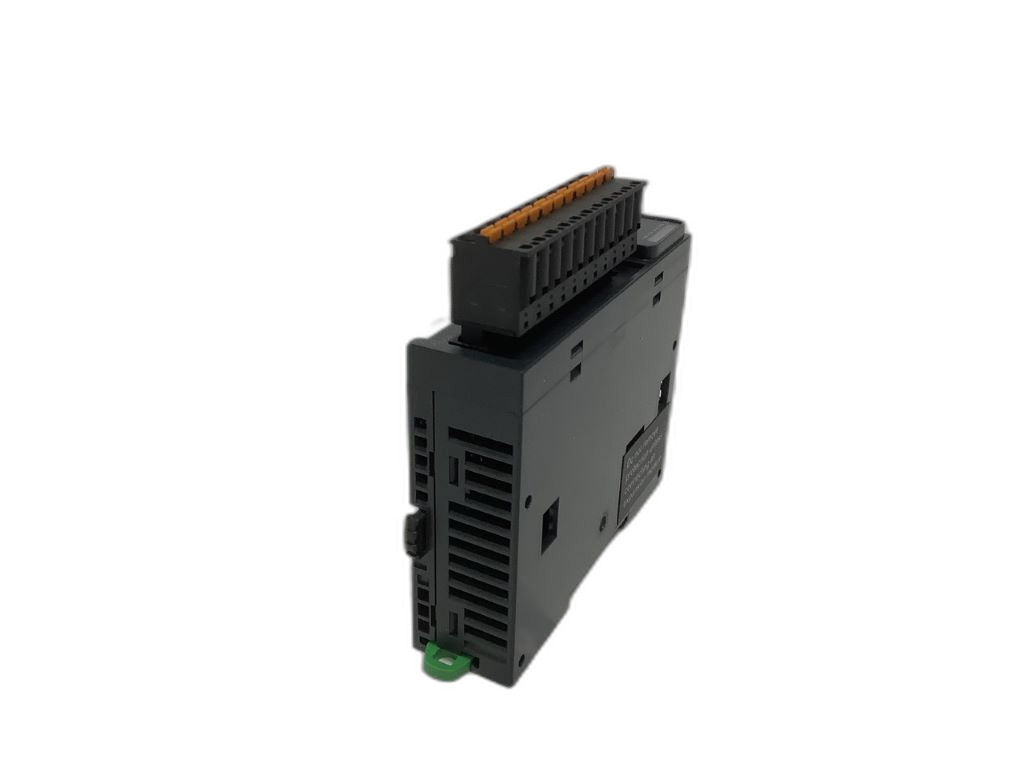

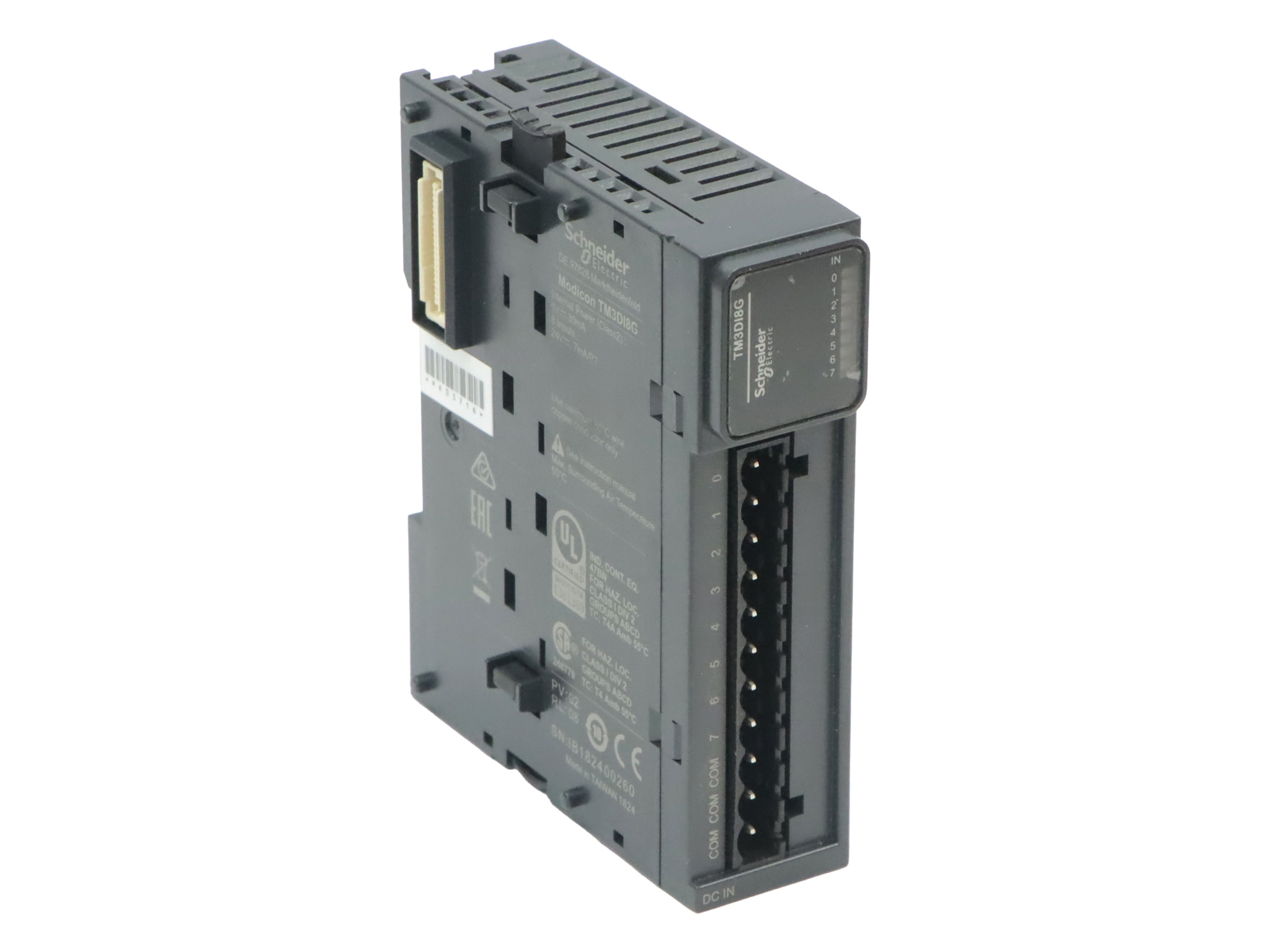

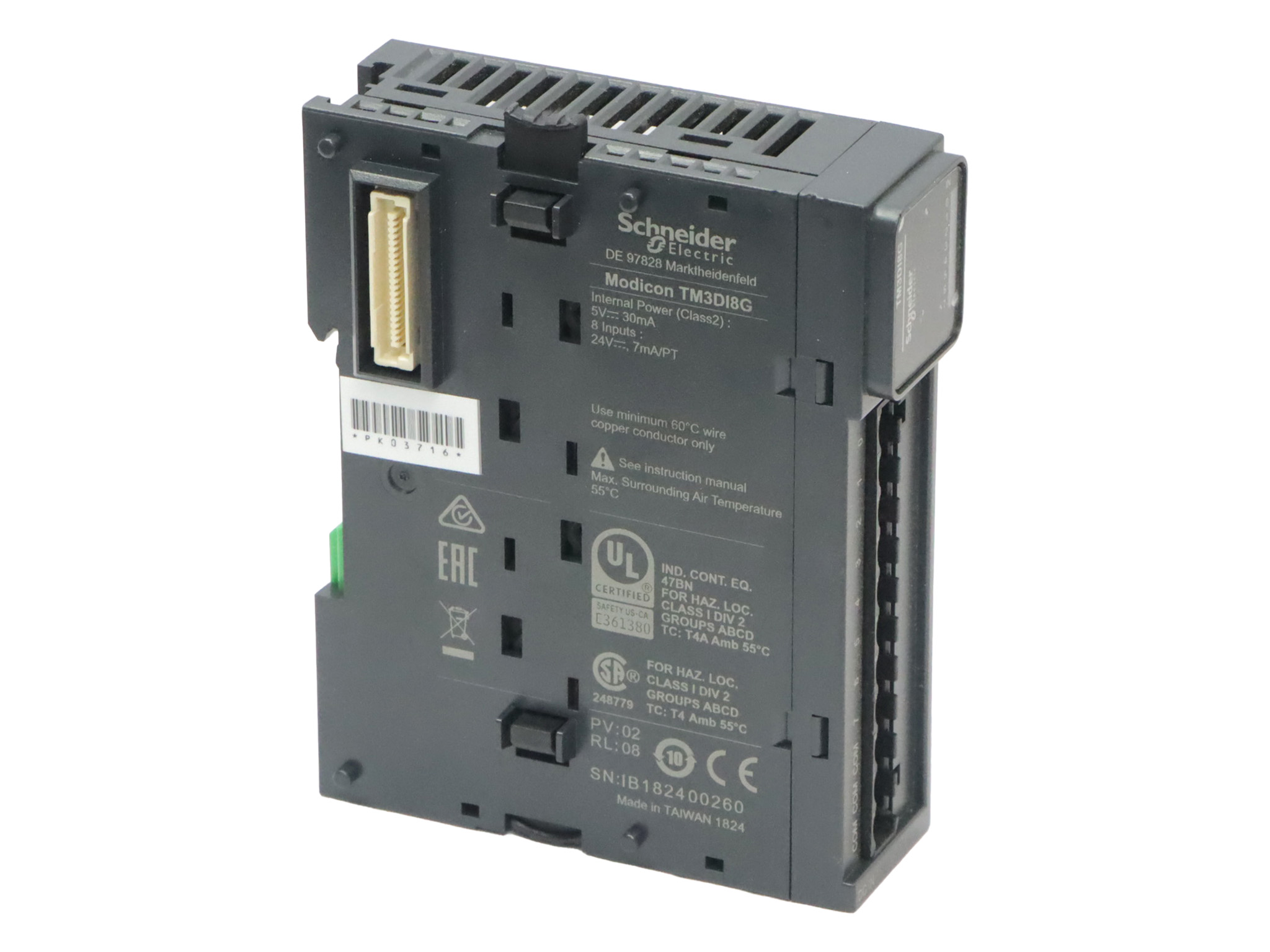

TM3DI8G

Le module TM3DI8G, appartenant à la gamme Modicon TM3 est un module d'entrées numériques qui étend les fonctionnalités des contrôleurs logiques Modicon M221, M221 Book, M241, M251, du contrôleur logique/de mouvement Modicon M262 et des modules coupleurs de bus TM3BC. Ce module est équipé de 8 entrées TOR conformes à la norme CEI 61131-2 Type 1, et fonctionne avec une tension d'entrée de 24 V CC. Les entrées peuvent être configurées pour s'adapter à la logique PNP ou NPN. Sur le plan électrique, le module consomme 5 mA à 5 V CC en état off et 24 mA à 5 V CC en état on via un connecteur de bus. La tension d'entrée pour l'état haut est garantie entre 15 et 28,8 V, avec un courant d'entrée minimal de 2,5 mA. Pour l'état bas, la tension d'entrée est garantie entre 0 et 5 V, avec un courant d'entrée maximal de 1 mA. L'impédance d'entrée est de 3,4 kOhm, et le module a des temps de réponse de 4 ms pour l'activation et la désactivation. Le module TM3DI8G est conforme à la norme CEI 61131-2 et détient les certifications cULus, CE, UKCA, RCM, EAC, et cULus HazLoc. Il respecte également les directives RoHS de l'UE et de la Chine ainsi que la déclaration Reach. Il est résistant aux décharges électrostatiques jusqu'à 8 kV dans l'air et 4 kV par contact, aux champs électromagnétiques rayonnés jusqu'à 10 V/m entre 80 MHz et 1 GHz, et aux transitoires rapides jusqu'à 1 kV pour les entrées/sorties. Pour le montage, le module est conçu pour un rail DIN de type TH35-15 ou TH35-7.5 selon la norme CEI 60715 et peut être fixé sur platine ou panneau avec un kit de fixation. Ses dimensions sont de 90 mm de hauteur, 84,6 mm de profondeur et 27,4 mm de largeur, pour un poids de 0,085 kg. Cette référence est adaptée à divers environnements industriels tels que l'agroalimentaire, la cosmétique, la fabrication, les bâtiments, le transport et le pharmaceutique. Le module TM3DI8G est idéal pour des applications de contrôle de processus industriels, y compris la gestion de variateurs de vitesse ou de vannes.
