TM3DI16
Schneider Telemecanique
Modicon TM

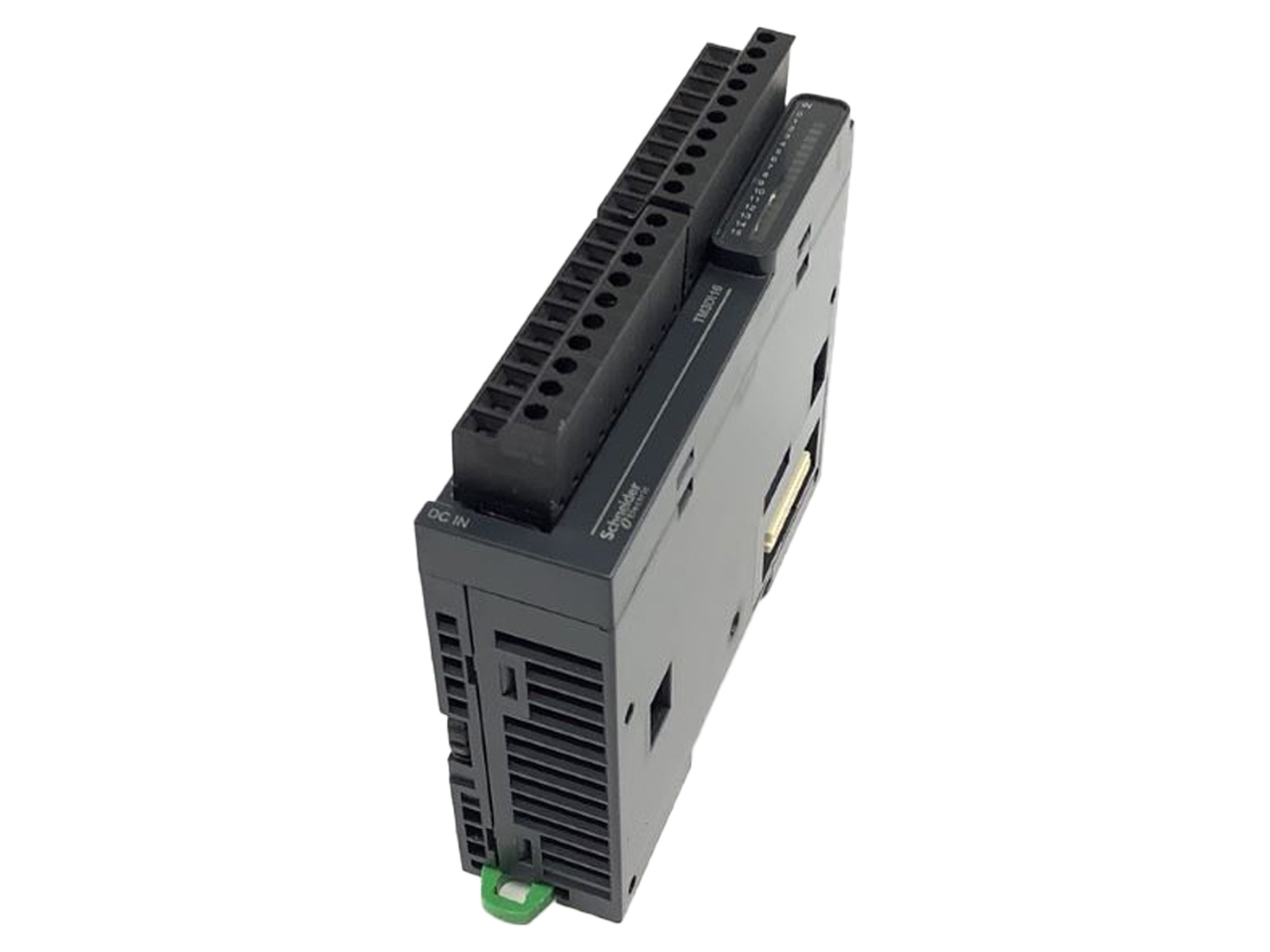

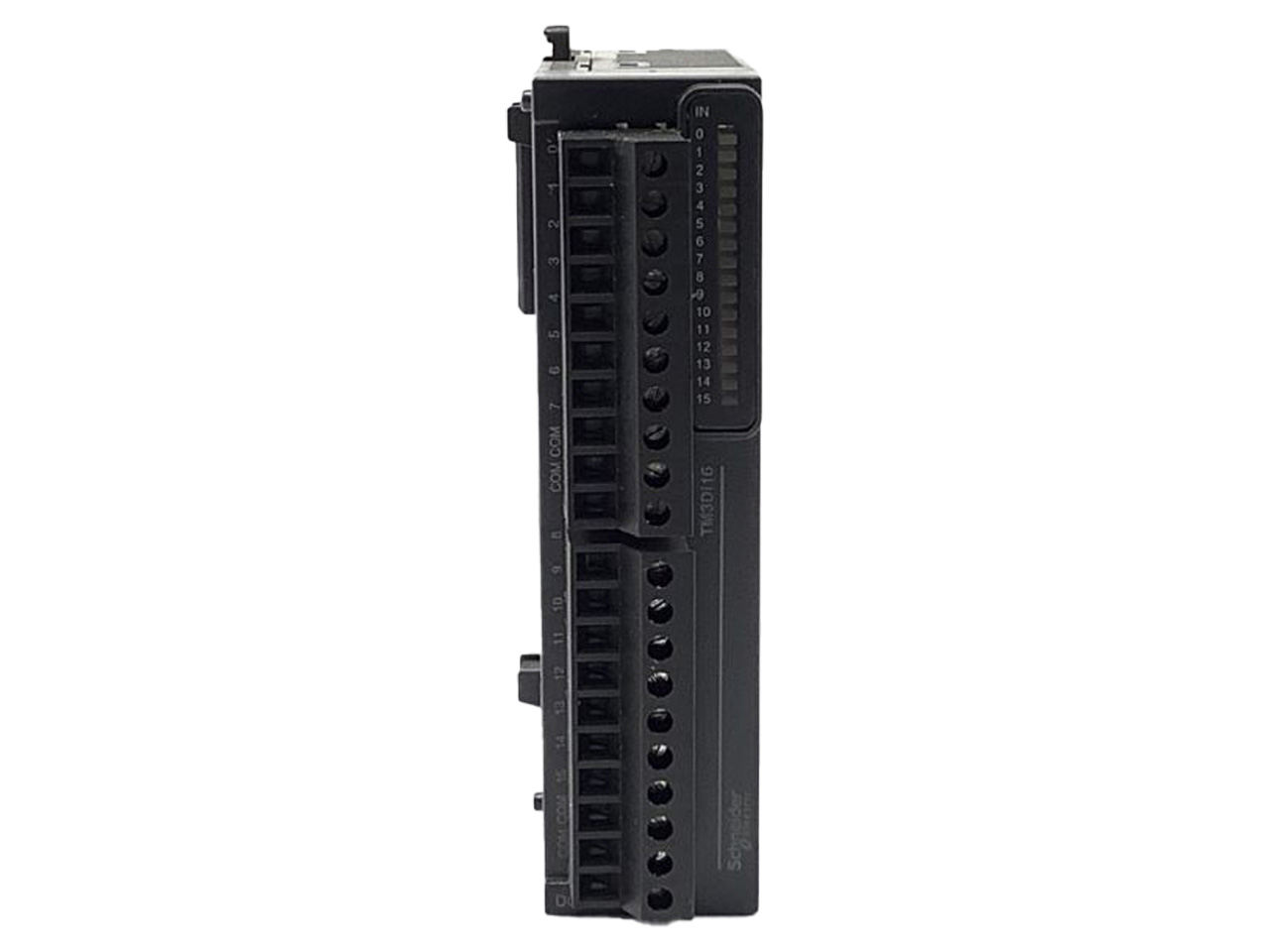

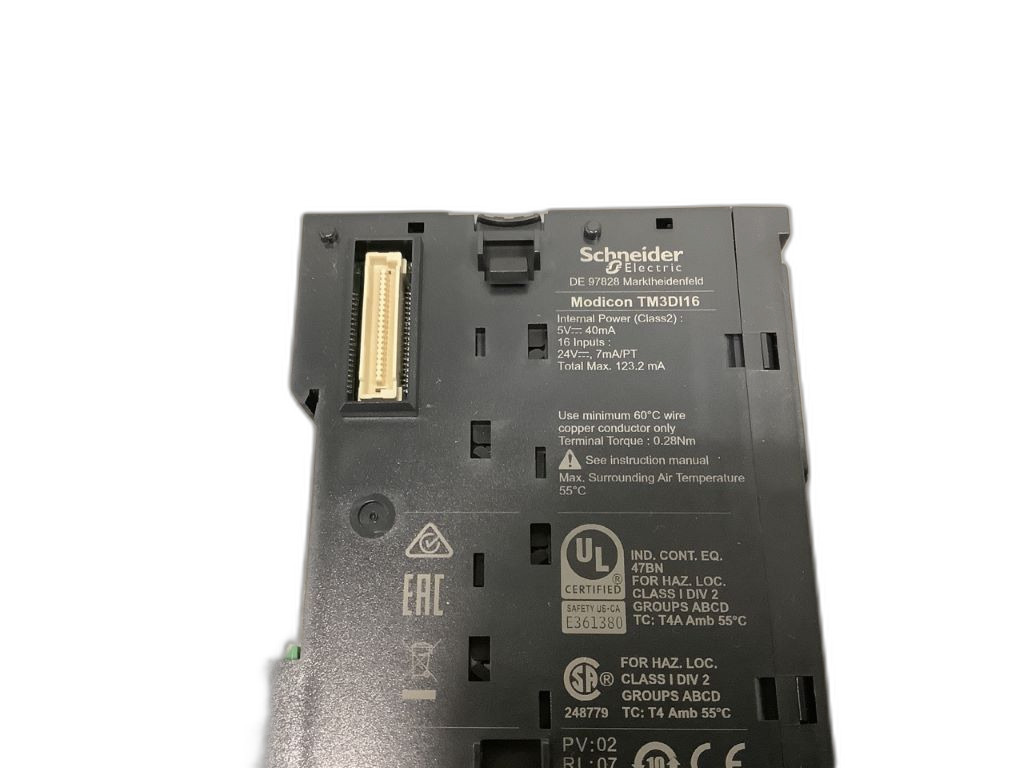

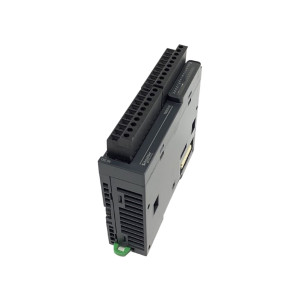

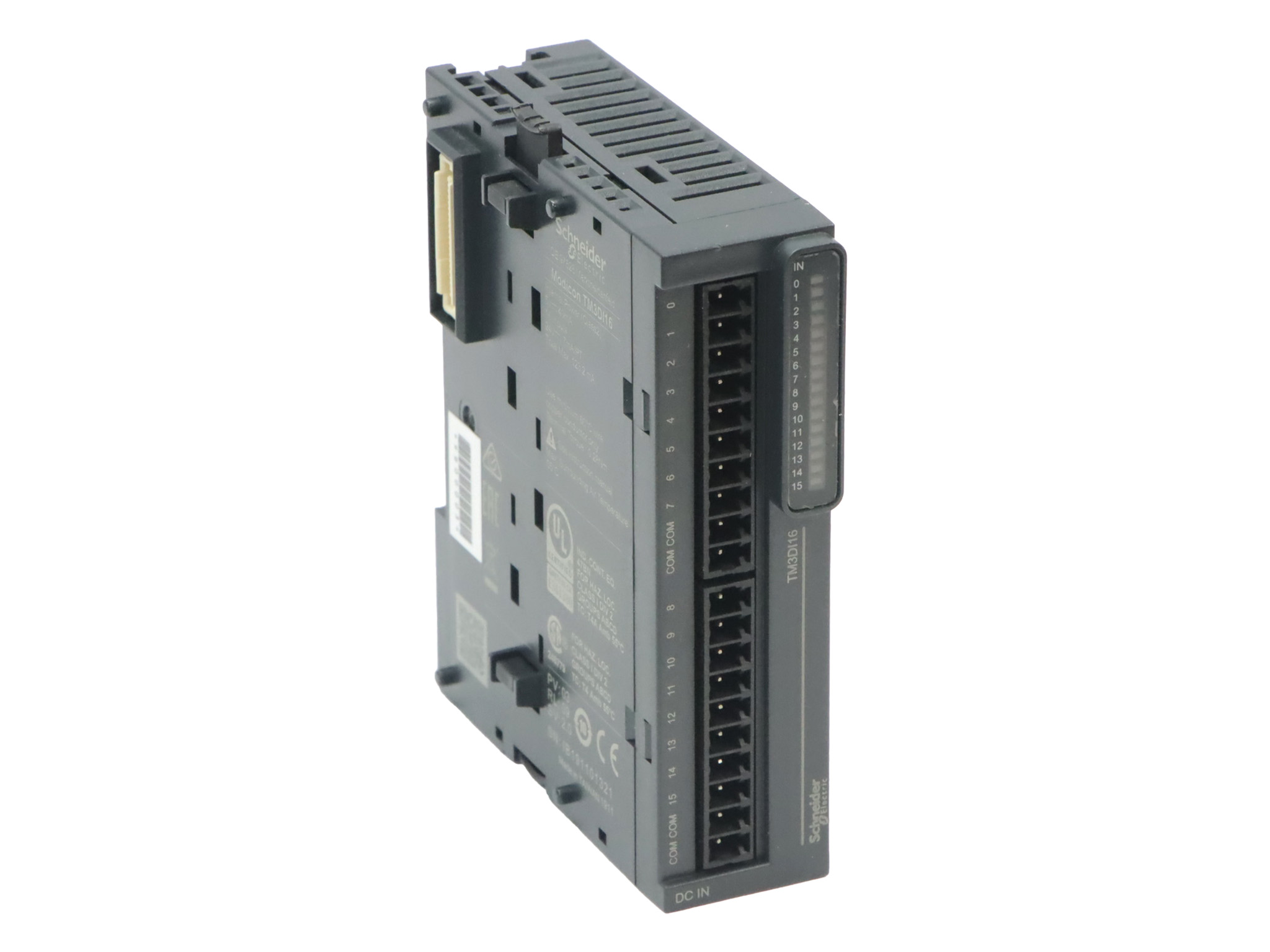

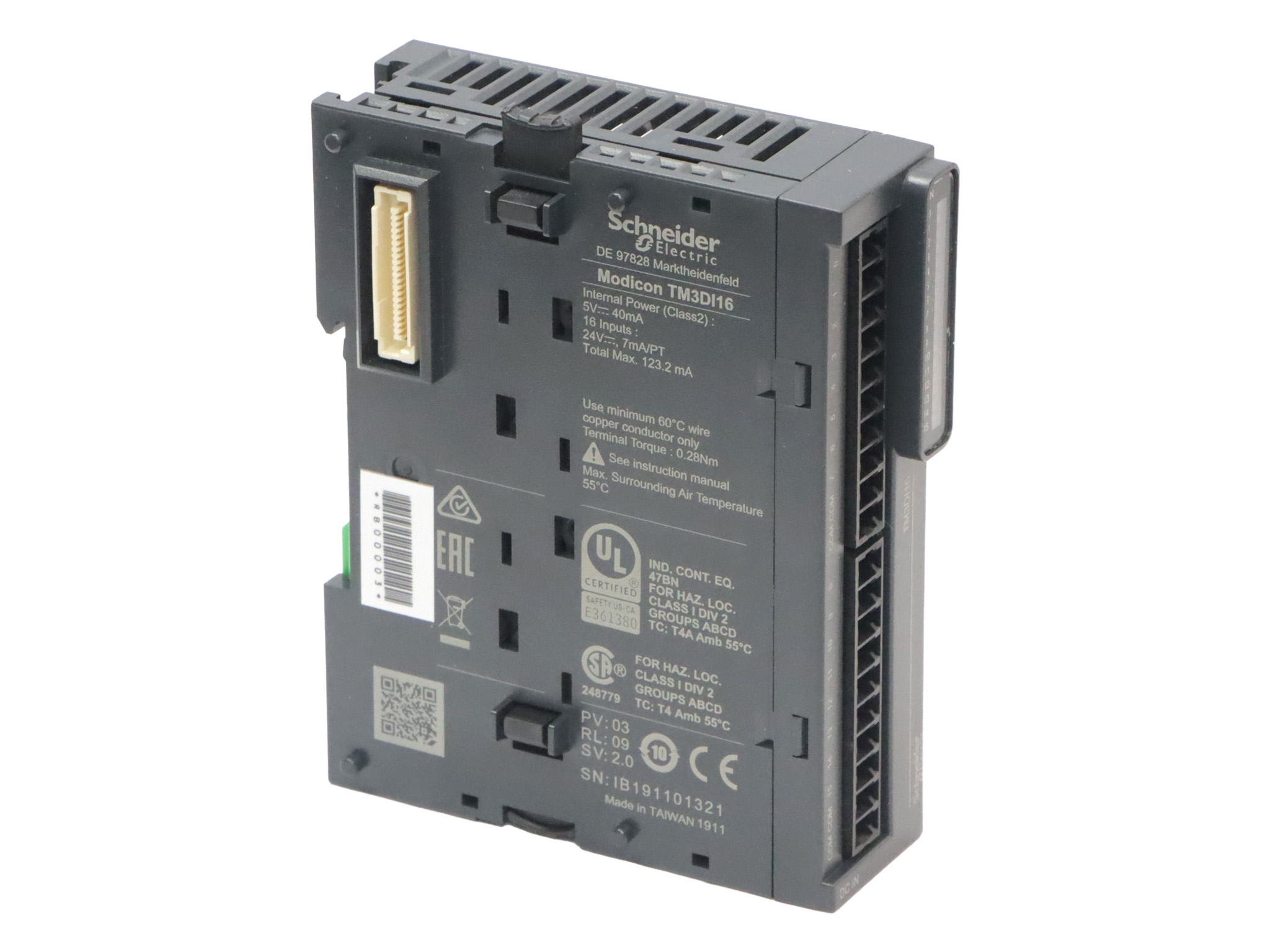

TM3DI16 Module 16 entrées numériques TOR Carte 16E TOR Modicon TM Schneider Telemecanique
Label RecQ
garantie 2 ans
Livraison par UPS, FEDEX
Paiement sécurisé
Le module TM3DI16 est un élément essentiel de la gamme Modicon TM3, conçu pour augmenter les capacités d'entrées numériques des contrôleurs logiques Modicon. Ce module offre 16 entrées logiques TOR (Tout Ou Rien), configurables en PNP ou NPN, offrant une grande flexibilité pour l'intégration avec différents capteurs et actionneurs. Il fonctionne avec une tension d'entrée logique de 24 V CC et un courant d'entrée de 7 mA par entrée. Les entrées numériques assurent une tension d'état 1 de 15 à 28,8 V, avec un courant d'état 1 de minimum 2,5 mA. Pour l'état 0, la tension est comprise entre 0 et 5 V, avec un courant d'état 0 ne dépassant pas 1 mA. Avec une impédance d'entrée de 3,4 kOhm, le module réagit en 4 ms pour l'activation ou la désactivation. Sur le plan électrique, la consommation est de 40 mA à 5 V CC via le connecteur de bus avec les entrées activées, et de 5 mA à 5 V CC avec les entrées désactivées. Aucun courant n'est consommé à 24 V CC via le connecteur de bus, indépendamment de l'état des entrées. Le module respecte la norme CEI 61131-2 et détient les certifications CE, cULus, UKCA, RCM, EAC, et cULus HazLoc. Il est adapté pour un montage sur rail DIN symétrique de type TH35-15 ou TH35-7.5 selon la norme CEI 60715. En termes de durabilité, le TM3DI16 résiste aux décharges électrostatiques jusqu'à 8 kV dans l'air et 4 kV au contact, et est conforme aux normes CEI 61000-4-11, CEI 61000-4-3, CEI 61000-4-8, CEI 61000-4-4 et CEI 61000-4-5 pour la résistance aux champs électromagnétiques, magnétiques, aux transitoires rapides et aux ondes de choc. Ce module est idéal pour des applications industrielles nécessitant une acquisition précise et rapide de signaux numériques, comme la détection de position, le comptage ou la surveillance d'état de machines.
