TM3DM8R
Schneider Telemecanique
Modicon TM
TM3DM8R Modicon TM Schneider Telemecanique
Label RecQ
garantie 2 ans
Livraison par UPS, FEDEX
Paiement sécurisé

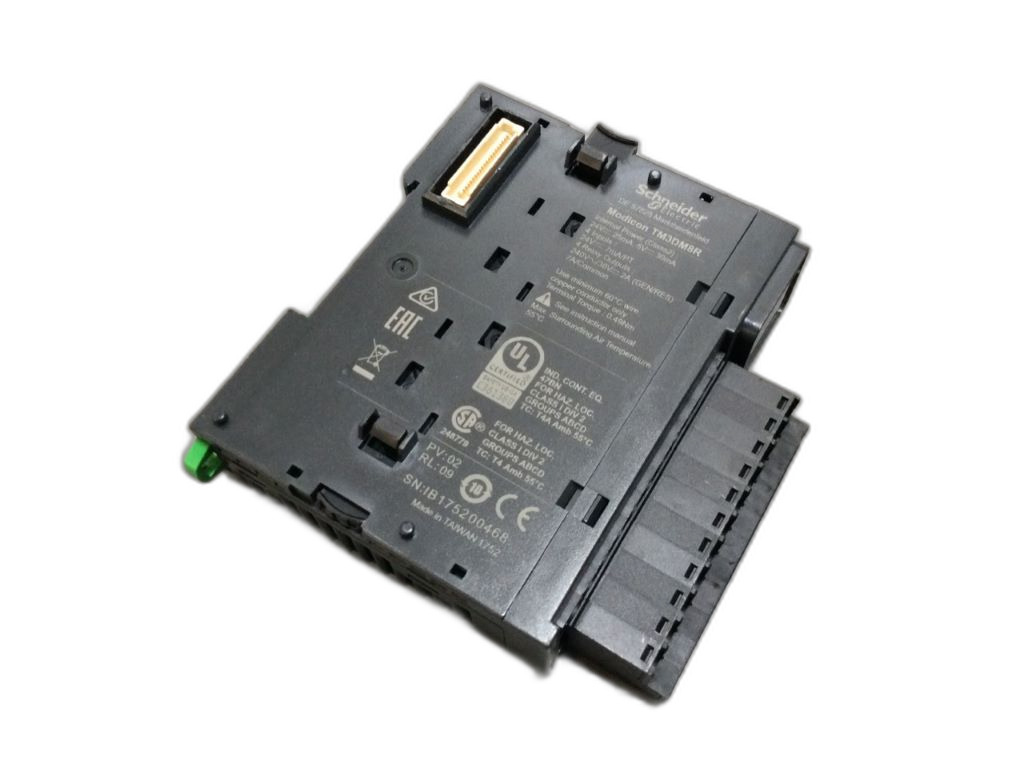

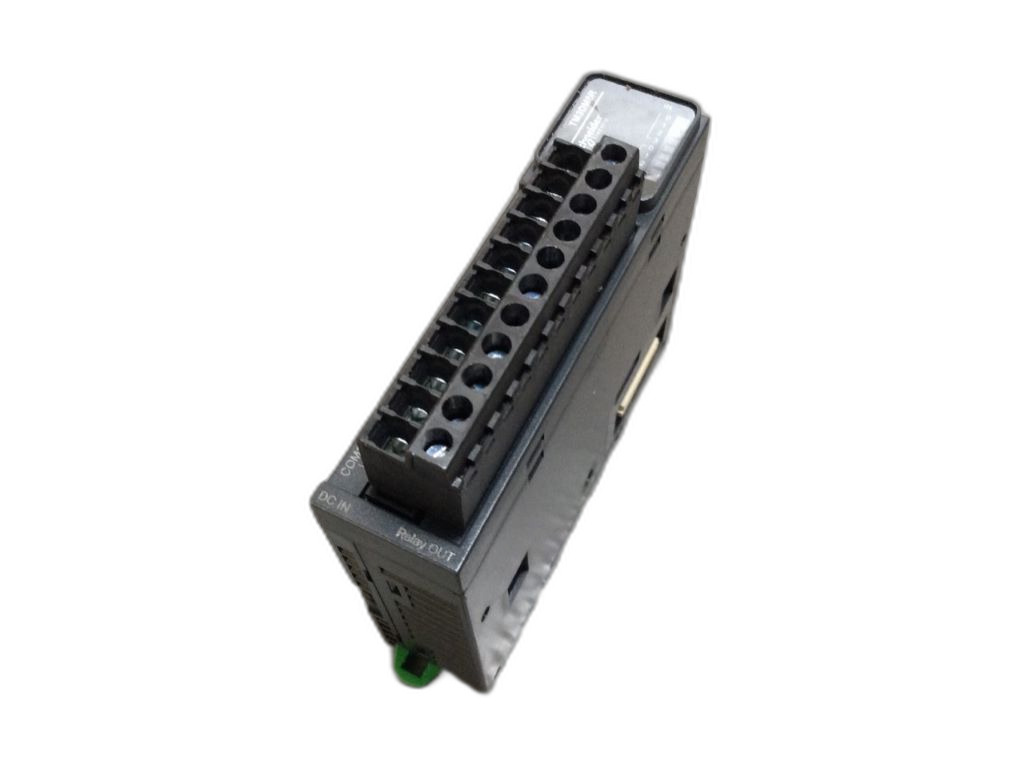

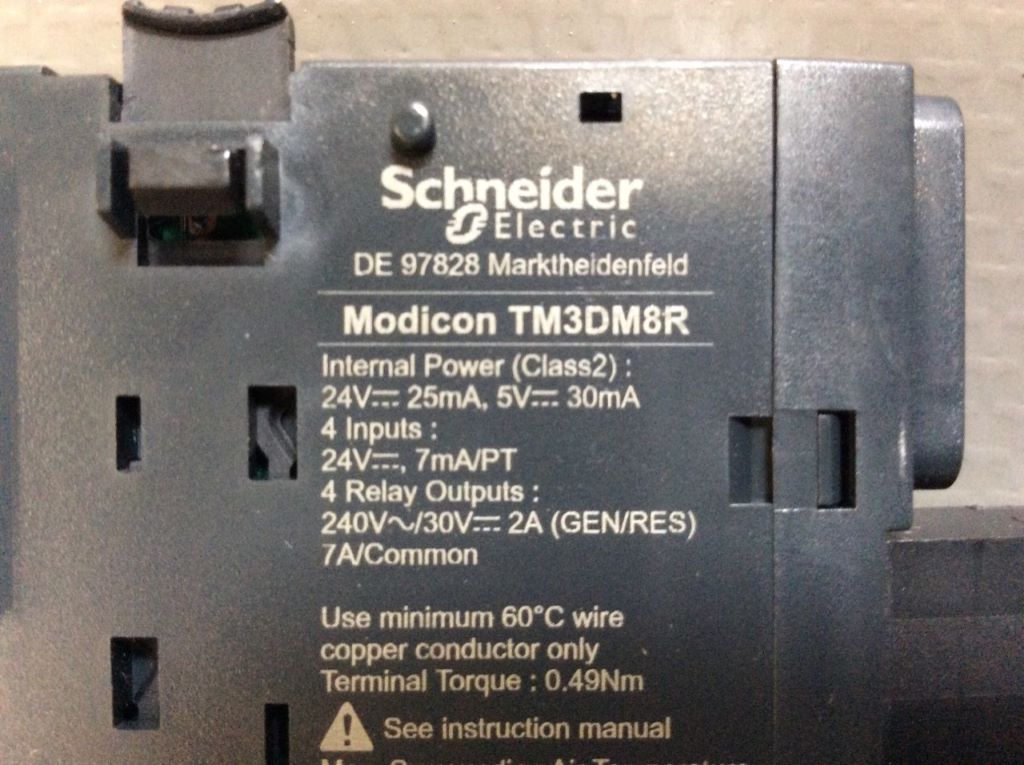

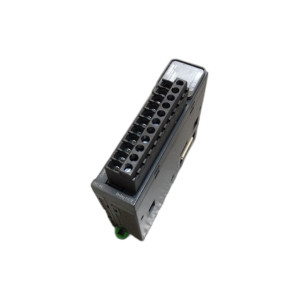

Le module Modicon TM3DM8R est un élément essentiel de la série Modicon TM3, spécialement conçu pour étendre les fonctionnalités des contrôleurs logiques Modicon M221, M221 Book, M241, M251 et du contrôleur logique/de mouvement Modicon M262. Ce module mixte dispose de 4 entrées TOR 24 VCC conformes à la norme CEI 61131-2 Type 1, avec une logique PNP ou NPN et un courant d'entrée de 7 mA. Les entrées assurent une tension d'état 1 entre 15 et 28,8 V et un courant d'état 1 supérieur ou égal à 2,5 mA, tandis que pour l'état 0, la tension est de 0 à 5 V avec un courant inférieur ou égal à 1 mA. L'impédance d'entrée est de 3,4 kOhm et le temps de réponse est de 4 ms pour l'activation et la désactivation. Les 4 sorties TOR sont de type relais normalement ouvert, avec une tension de sortie logique de 24 V CC ou 240 V CA pour les sorties relais et un courant de sortie logique de 2000 mA. Le module peut gérer jusqu'à 7 A par groupe de sorties et a une durée de vie mécanique estimée à 20 millions de cycles. Facile à installer sur un rail DIN, le module a des dimensions de 90 mm de hauteur, 84,6 mm de profondeur et 27,4 mm de largeur, et pèse 0,95 kg. Il est conforme à la norme CEI 61131-2 et détient des certifications cULus, CE, UKCA, RCM, EAC et cULus HazLoc. En ce qui concerne la résistance environnementale, le module peut supporter des décharges électrostatiques jusqu'à 8 kV dans l'air et 4 kV en contact, des champs électromagnétiques rayonnés jusqu'à 10 V/m entre 80 MHz et 1 GHz, et des champs magnétiques à 30 A/m à 50/60 Hz. Il est également conçu pour résister à des transitoires rapides de 1 kV pour les E/S et 2 kV pour les sorties relais, ainsi qu'à des ondes de choc de 2 kV en mode commun pour les sorties et 1 kV en mode commun pour les entrées. Le module peut opérer dans une plage de températures de -10 à 55 °C en installation horizontale et bénéficie d'une protection contre les intrusions jusqu'à un degré IP20. Le module Modicon TM3DM8R est idéal pour une multitude d'applications industrielles, y compris dans les secteurs de l'agroalimentaire, de la cosmétique, de la manufacture, du bâtiment, du transport et du pharmaceutique. Il est particulièrement utile pour le contrôle d'actionneurs tels que des variateurs de vitesse ou des vannes dans des processus de contrôle.
