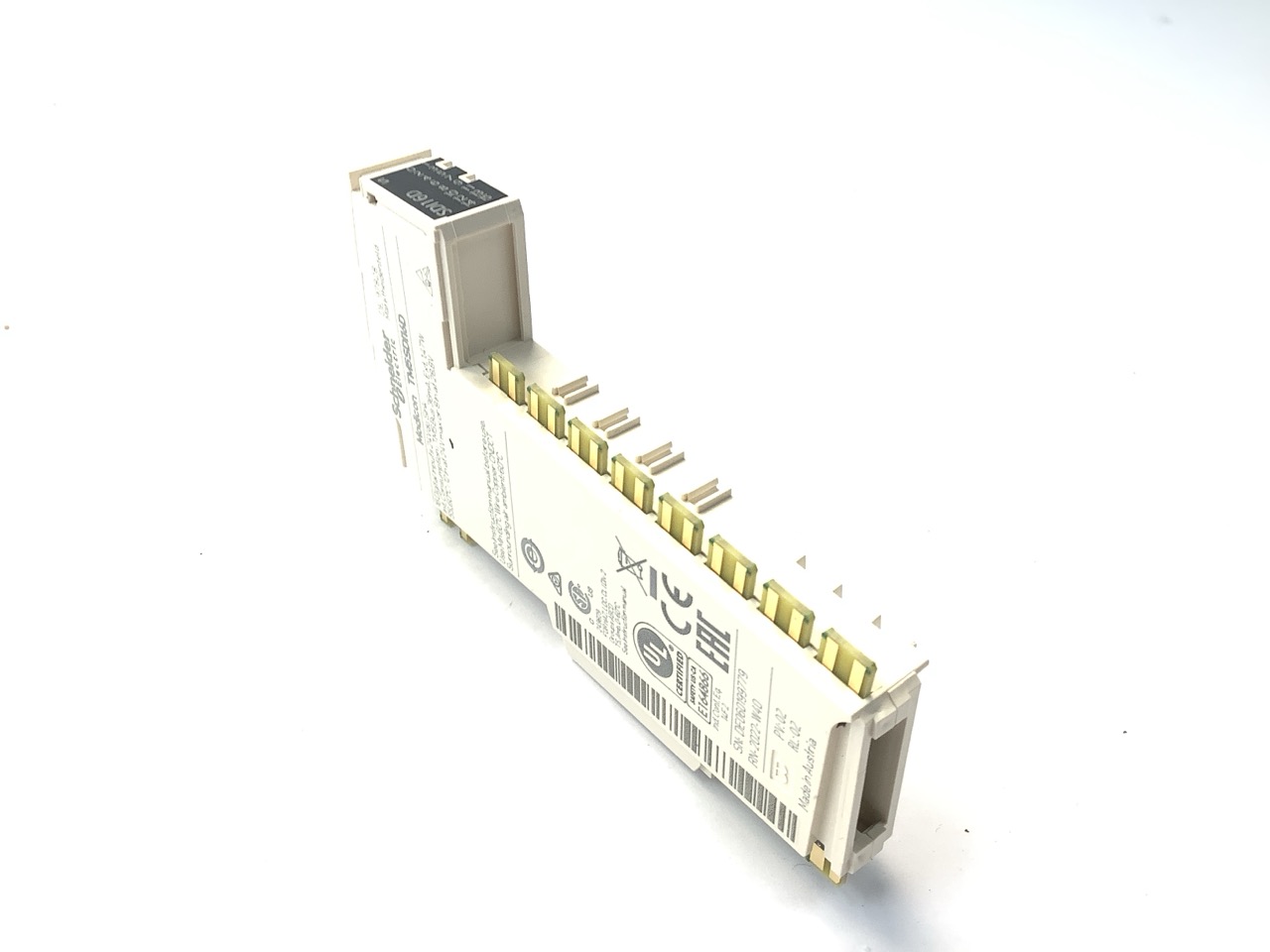

TM5SDI16D

Le module TM5SDI16D est un élément essentiel de la gamme Modicon TM5, adapté aux systèmes d'automatisation qui requièrent des modules d'entrées/sorties numériques déportés. Ce module dispose de 16 entrées logiques fonctionnant avec une tension d'entrée de 24 V CC. Il fonctionne dans une plage de tension d'entrées numériques de 20,4 à 28,8 V et a une consommation de courant de 36 mA sur le bus 5 V CC, qui peut atteindre 61 mA à 24 V CC lorsque toutes les entrées sont en service. La puissance maximale dissipée est de 1,65 W. Concernant l'isolation, le module assure une isolation de 500 Vrms CA entre le canal et le bus. Les entrées logiques sont de type dissipateur (Sink) avec un courant d'entrées numériques de 2,68 mA et une impédance d'entrée de 8,9 kOhm. Les états logiques sont définis par une tension inférieure ou égale à 5 V pour l'état 0 et supérieure ou égale à 15 V pour l'état 1. Le filtrage en entrée peut être configuré par logiciel jusqu'à 25 ms ou fixé par la quincaillerie jusqu'à 100 ms. Le module TM5SDI16D est conforme à la norme CEI 61131-2 et répond à diverses normes industrielles, y compris UL 508, CSA C22.2 No 142, et CSA C22.2 No 213. Il bénéficie des certifications CE, cULus, CSA, GOST-R, et C-Tick, garantissant sa conformité aux standards réglementaires internationaux. Pour les caractéristiques environnementales, le module fonctionne dans une plage de température de -10 à 55 °C sans déclassement en position horizontale, et jusqu'à 60 °C avec un facteur de réduction. Il peut être utilisé à une altitude allant de 0 à 2000 m et tolère une humidité relative de 5 à 95 % sans condensation. Il est protégé selon le degré IP20 conformément à la norme CEI 61131-2, et possède un degré de pollution de 2 selon la norme CEI 60664. En termes de robustesse, le module résiste aux vibrations avec 1 gn de 8,4 à 150 Hz sur rail DIN et aux chocs mécaniques avec 15 gn pour 11 ms. Il est aussi conçu pour faire face à divers tests d'immunité électromagnétique selon les normes CEI 61000-4.
