140DDI35300
Schneider Electric
Modicon Quantum

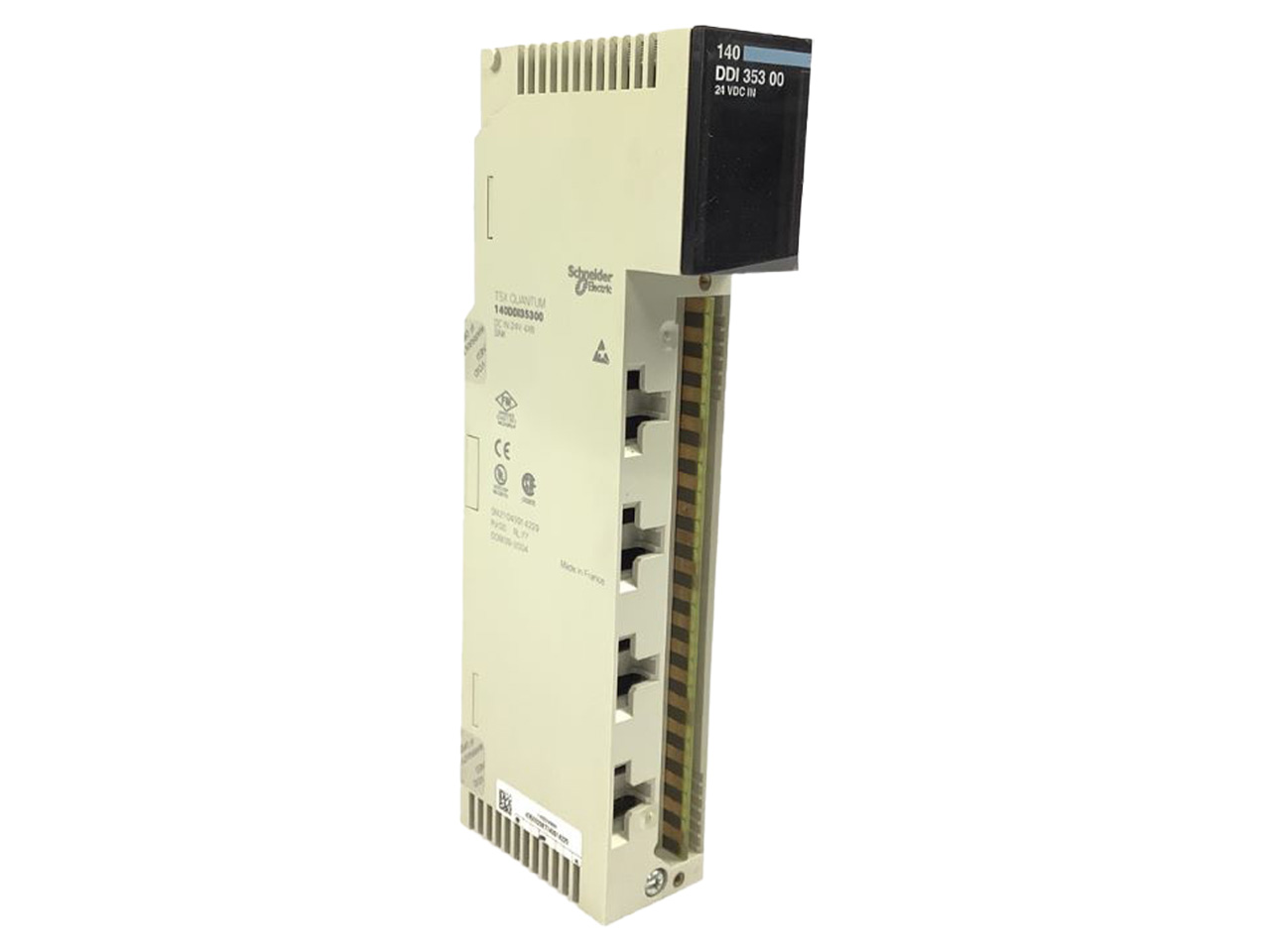

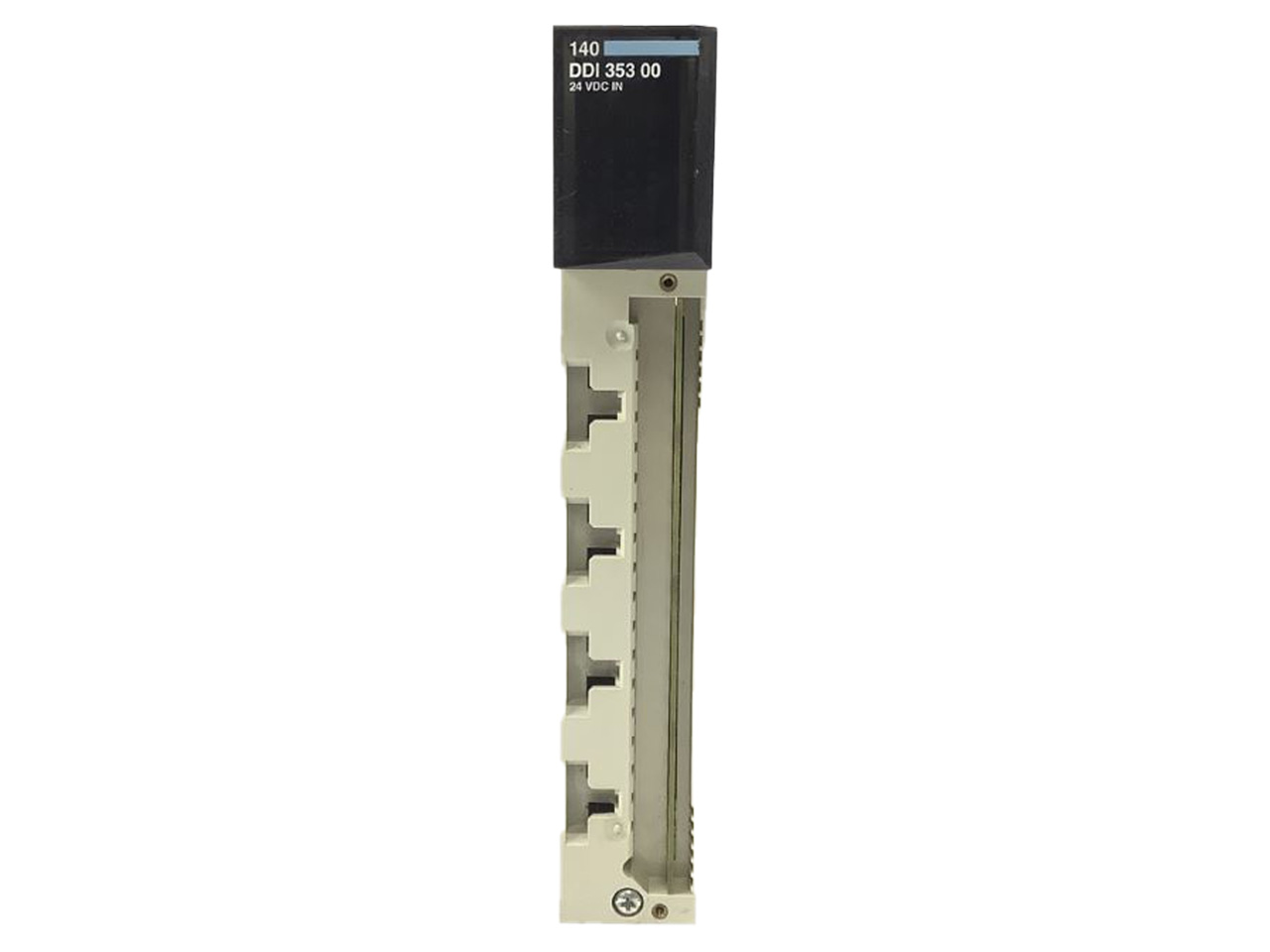

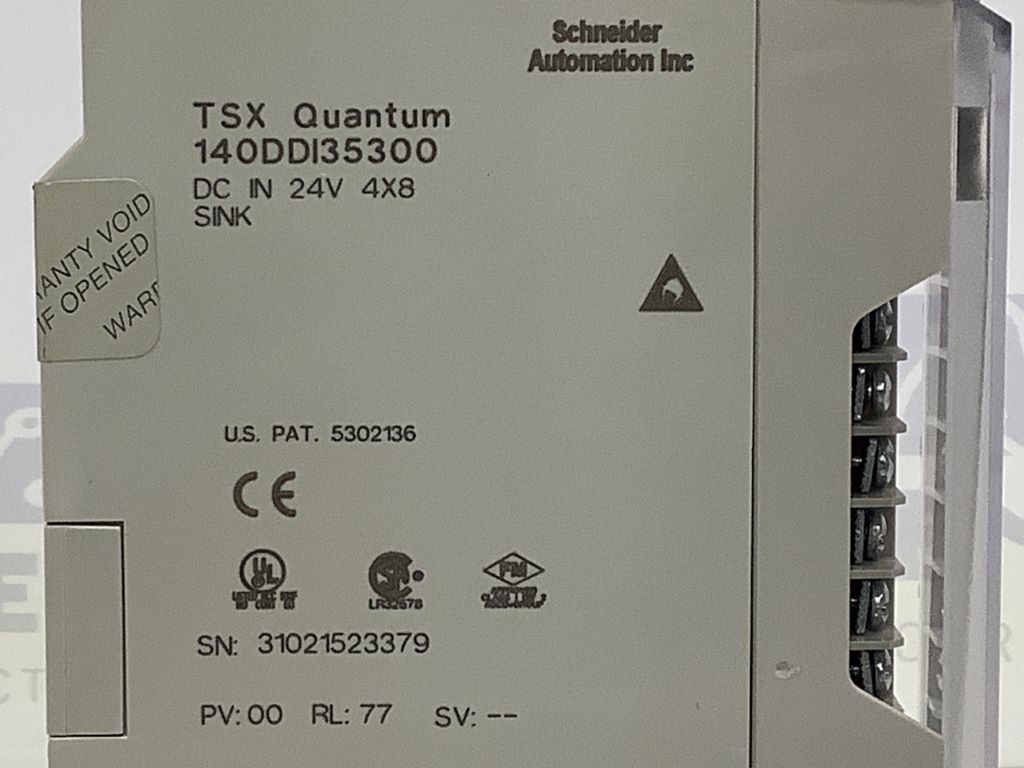

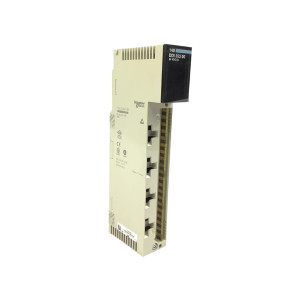

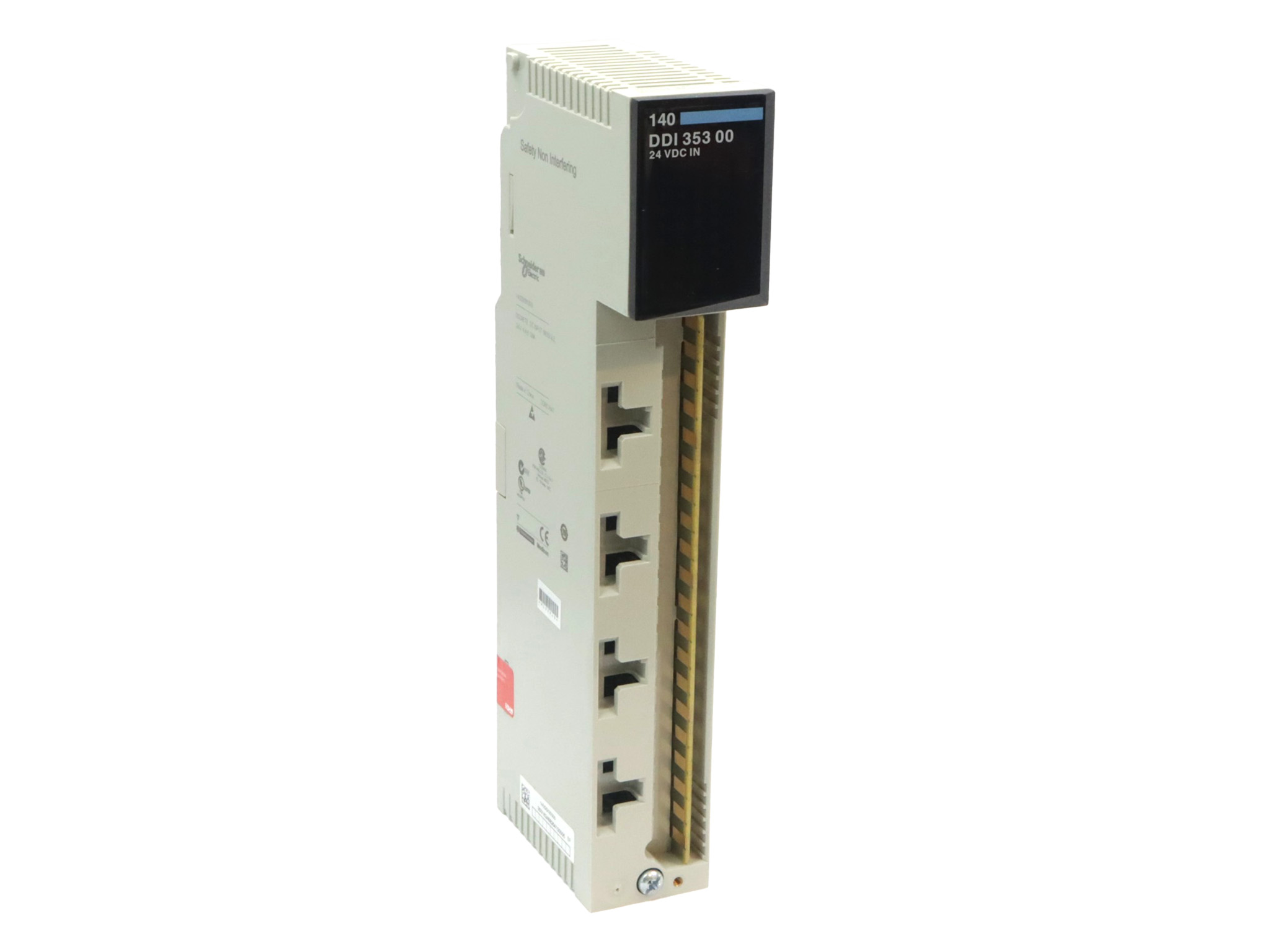

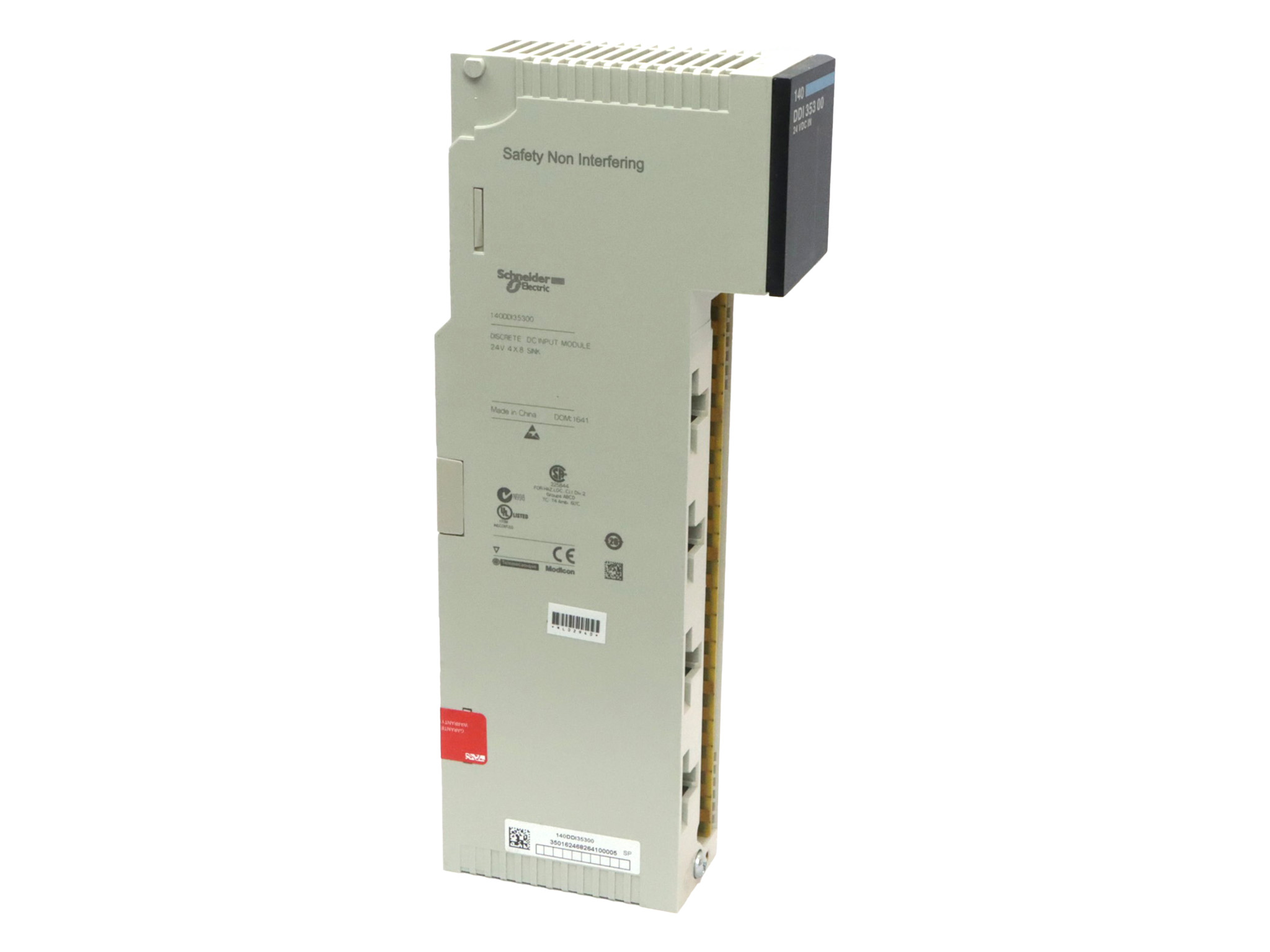

140DDI35300 Module 32 entrées numériques TOR Carte 32E TOR Modicon Quantum Schneider Electric 24 VCC
Label RecQ
garantie 2 ans
Livraison par UPS, FEDEX
Paiement sécurisé
140DDI35300 est un module d'entrées tout ou rien TOR de la gamme Modicon Quantum, précédemment proposée par Schneider Electric. Ce module gère 32 entrées logiques 24 V CC. Il est divisé en groupes de voies, chacun comptant 4 entrées, avec une tension d'entrée logique de 24 V CC et des limites de tension d'entrée de 19,2 à 30 V. Les états logiques sont définis avec une tension de 15 à 30 V CC pour l'état haut (1) et de -3 à 5 V CC pour l'état bas (0). Le courant d'état haut est maintenu à un minimum de 2 mA, et l'état bas à un maximum de 0,5 mA. Avec une impédance d'entrée de 2500 Ohm et un courant de fuite maximal de 200 mA, le module est capable de gérer une tension absolue maximale de 30 V en continu, et peut tolérer une tension de 56 V en impulsion pendant 1,3 ms. Les temps de réponse sont rapides, inférieurs ou égaux à 1 ms pour le passage de l'état 0 à l'état 1 et vice versa. Le module est protégé en entrée par résistance limitée et a une puissance dissipée de 1,7 W, augmentée de 0,36 W par point actif. Il offre une isolation entre groupe et bus de 1780 Vrms pendant 1 minute et entre les groupes de 500 Veff pendant 1 minute. Pour la signalisation, il est équipé d'une LED verte pour la communication par bus, d'une LED rouge pour les erreurs externes, et de 32 LEDs vertes indiquant l'état des entrées. Il nécessite un courant de 330 mA pour le bus et pèse 0,3 kg. Ce produit est conforme aux normes CSA C22.2 No 142 et UL 508, et est certifié C-Tick, DNV, RINA, RMRS, BV, GOST et ABS. Il est conçu pour résister à des décharges électrostatiques de 4 kV par contact et 8 kV dans l'air, ainsi qu'à des champs électromagnétiques rayonnés de 10 V/m de 80 à 2000 MHz.
