140DDI36400
Schneider Electric
Modicon Quantum

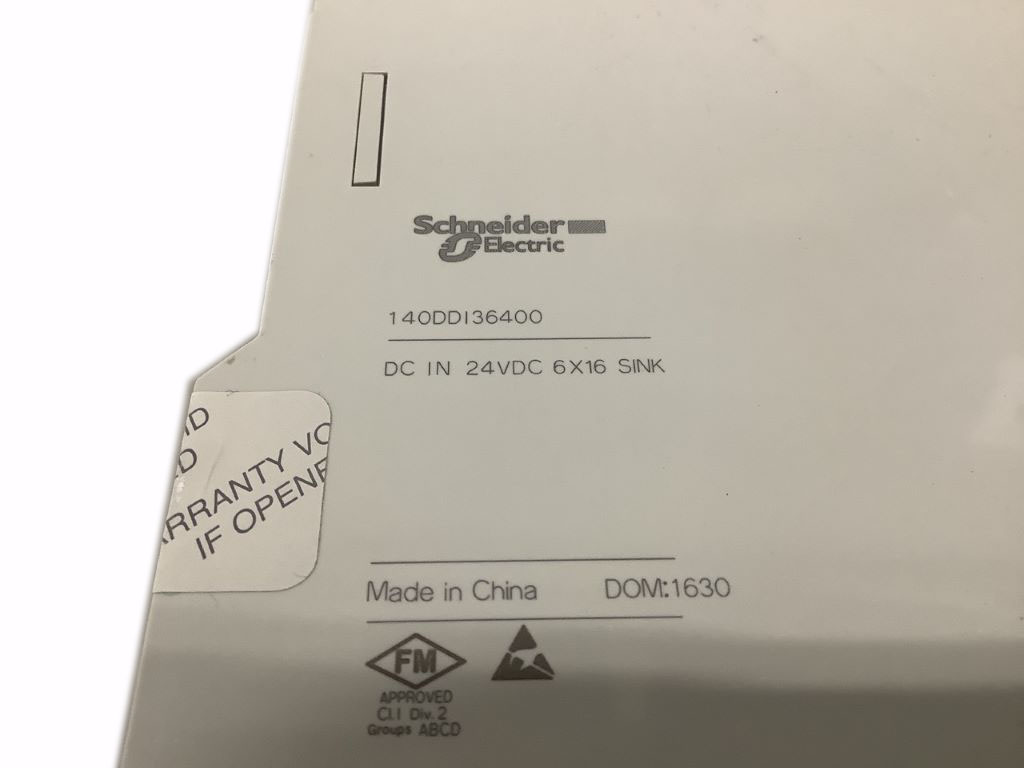

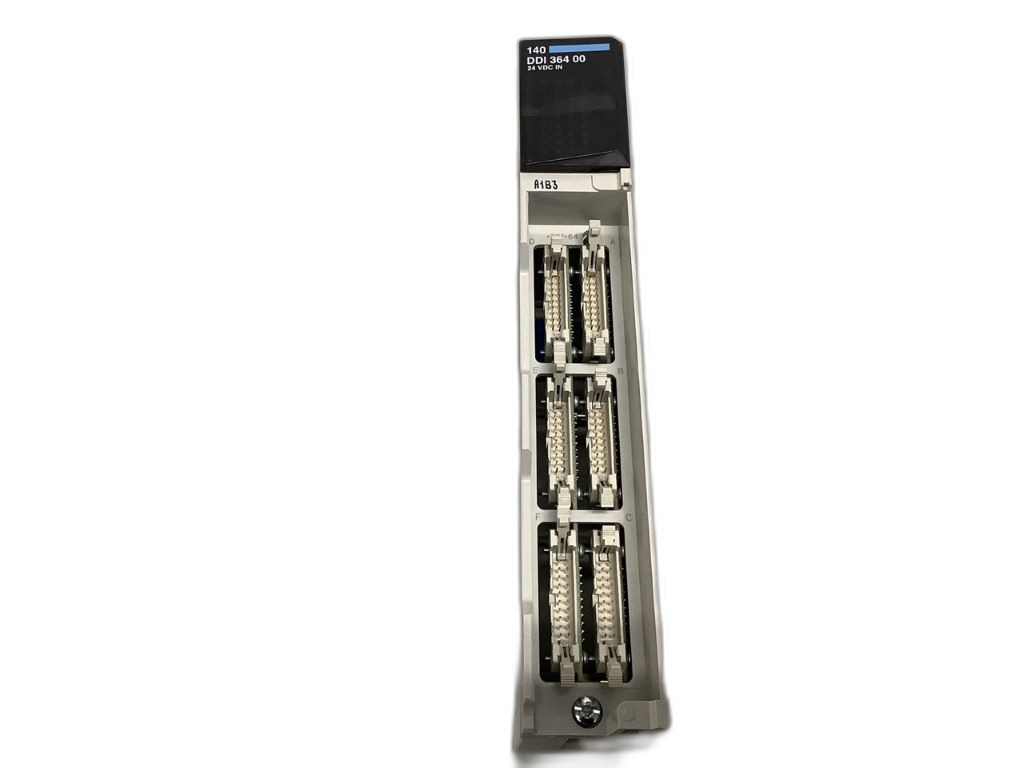

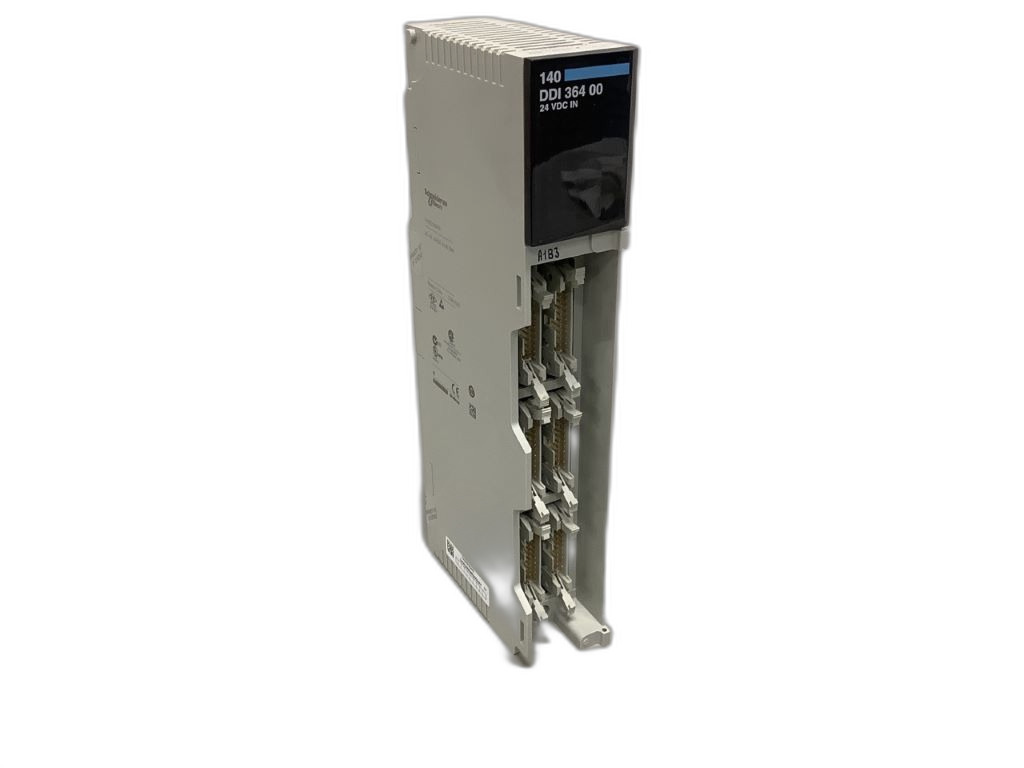

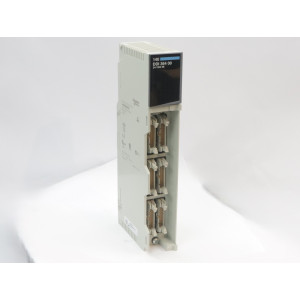

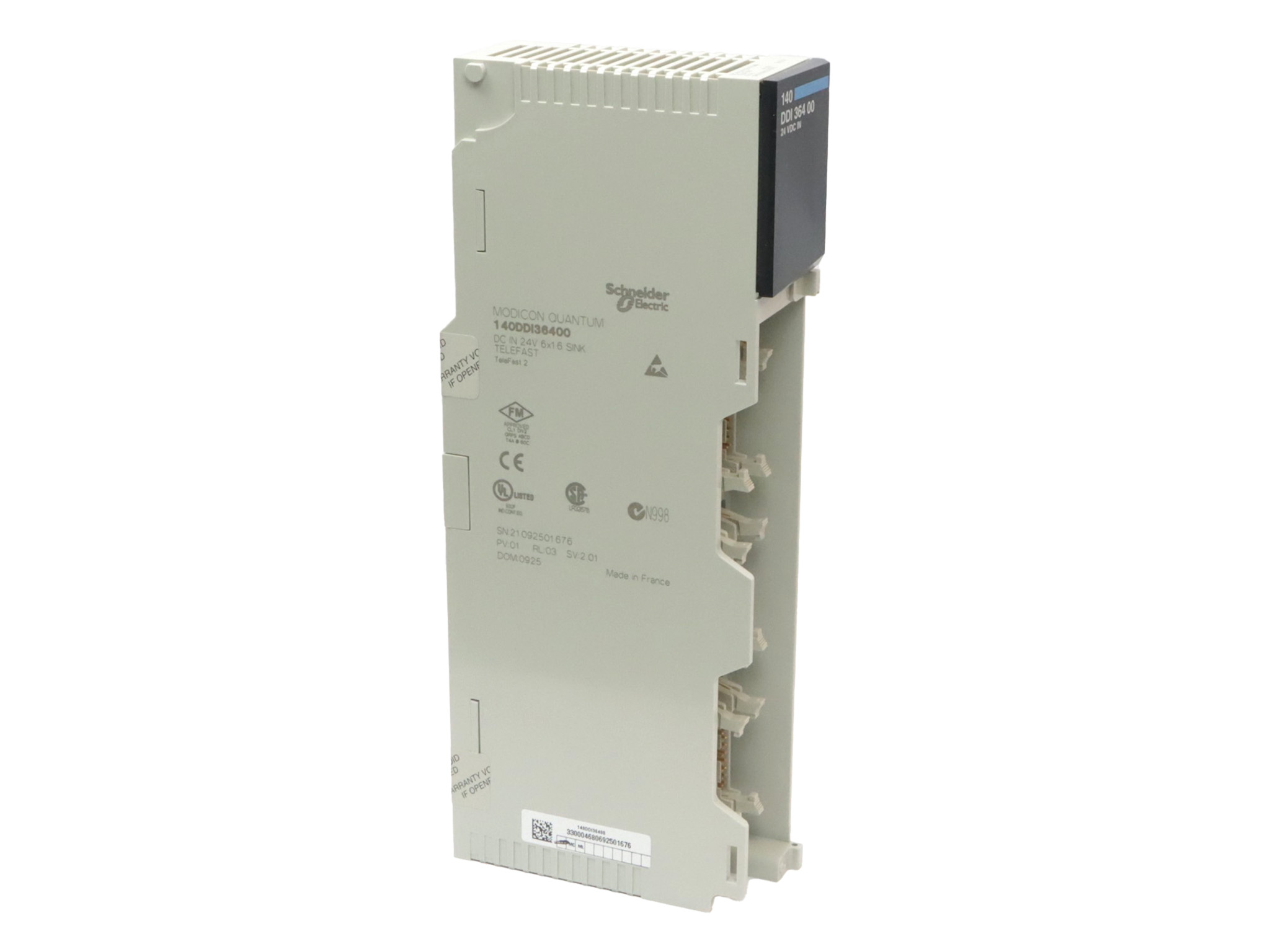

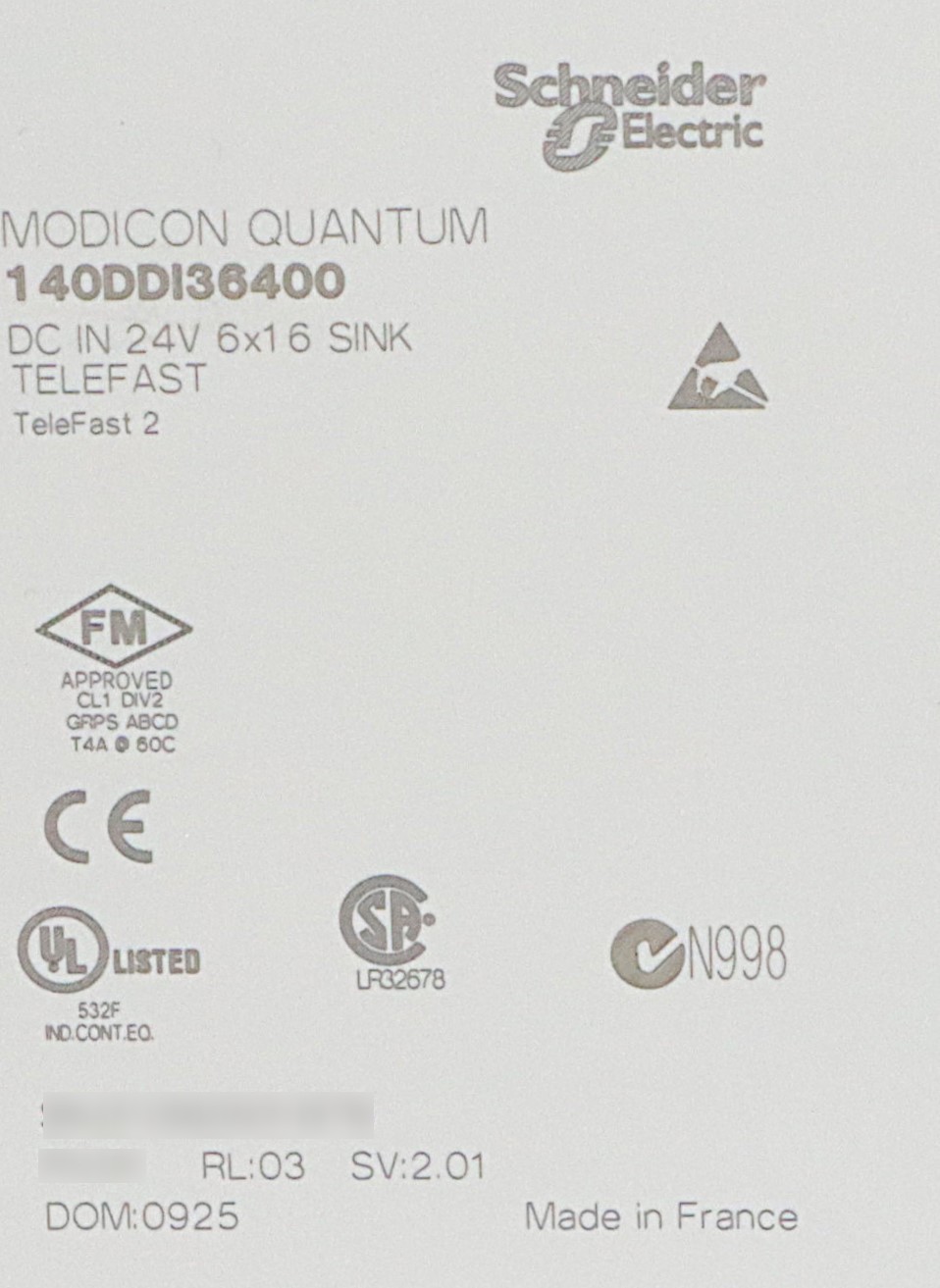

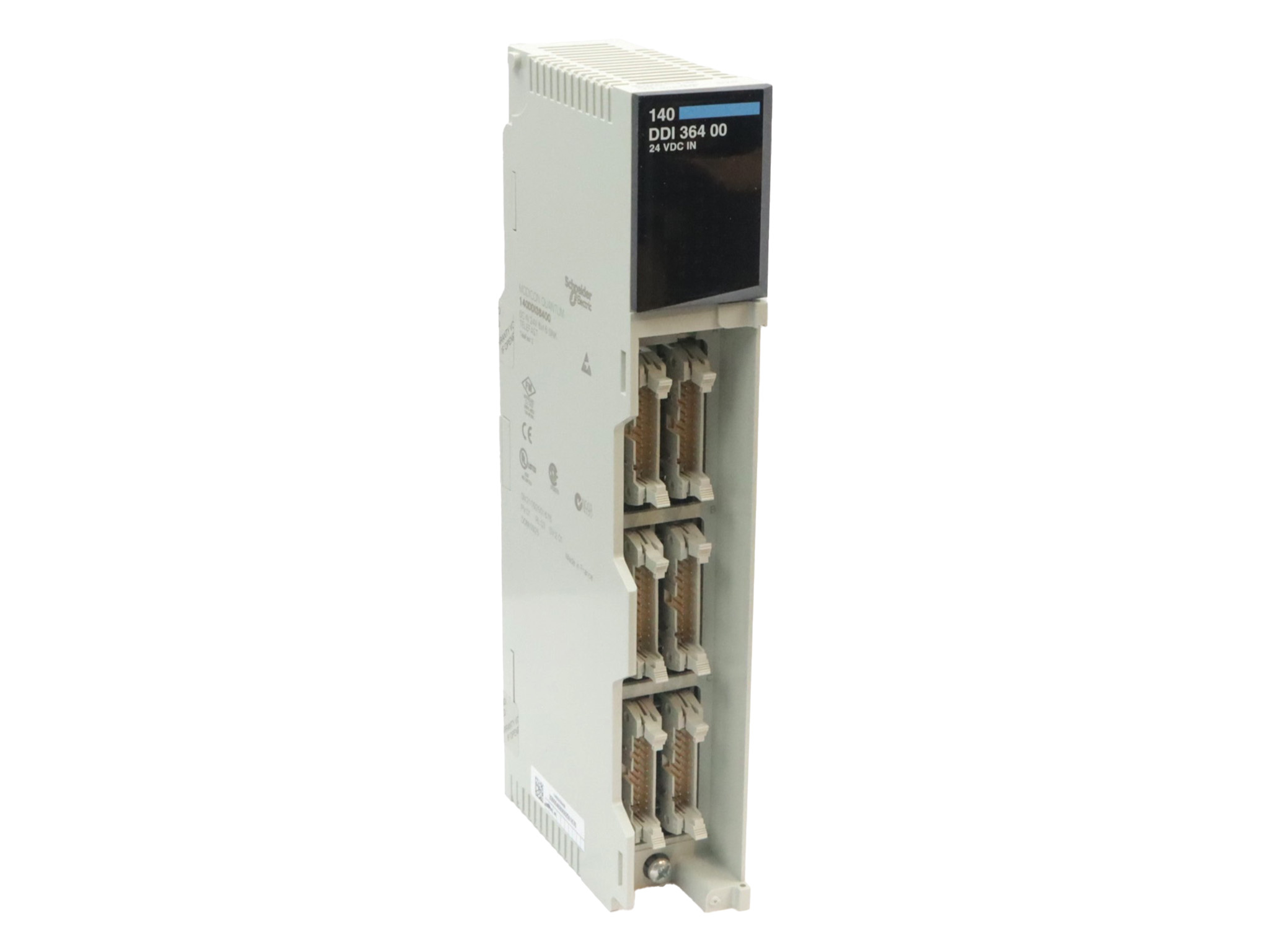

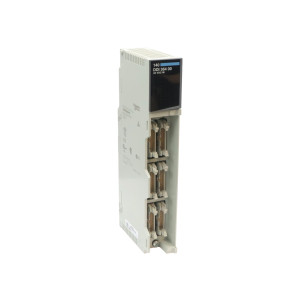

140DDI36400 Module 96 entrées numériques TOR Carte 96E TOR Modicon Quantum Schneider Electric 24 VCC
Label RecQ
garantie 2 ans
Livraison par UPS, FEDEX
Paiement sécurisé
140DDI36400 est un module d'entrées tout ou rien TOR de la gamme Modicon Quantum, conçu pour gérer 96 entrées logiques 24 V CC. Les entrées sont organisées en 6 groupes, avec une tension d'entrée logique nominale de 24 V CC et des limites de tension d'entrée de 19,2 à 30 V. La tension requise pour l'état logique 1 varie de 15 à 30 V CC, tandis que pour l'état logique 0, elle est de 5 V CC. Les courants minimaux sont de 2,5 mA pour l'état 1 et de 0,7 mA pour l'état 0. Avec une impédance d'entrée de 6700 Ohm, le module supporte une tension absolue maximale de 30 V en continu et 50 V en impulsion en dégradation. Les temps de réponse sont rapides, ne dépassant pas 2 ms de phase 0 à phase 1 et 3 ms de phase 1 à phase 0. La puissance dissipée est de 1,35 W, augmentant de 0,13 W par point activé à l'état 1. Une isolation efficace entre les groupes est assurée à 500 Veff pendant 1 minute. Le module requiert 270 mA pour le bus de communication et son poids est de 0,3 kg. Le module respecte les normes CSA C22.2 No 142 et UL 508, et est certifié FM class 1, division 2 et C-Tick. Il est conçu pour résister aux décharges électrostatiques, avec une tolérance de 4 kV au contact et 8 kV dans l'air selon la norme CEI 801-2, et aux champs électromagnétiques rayonnés avec une résistance de 10 V/m de 80 à 2000 MHz conformément à la norme CEI 801-3.
