140DDO35300
Schneider Electric
Modicon Quantum

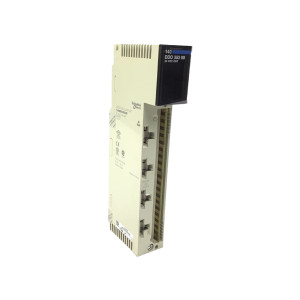

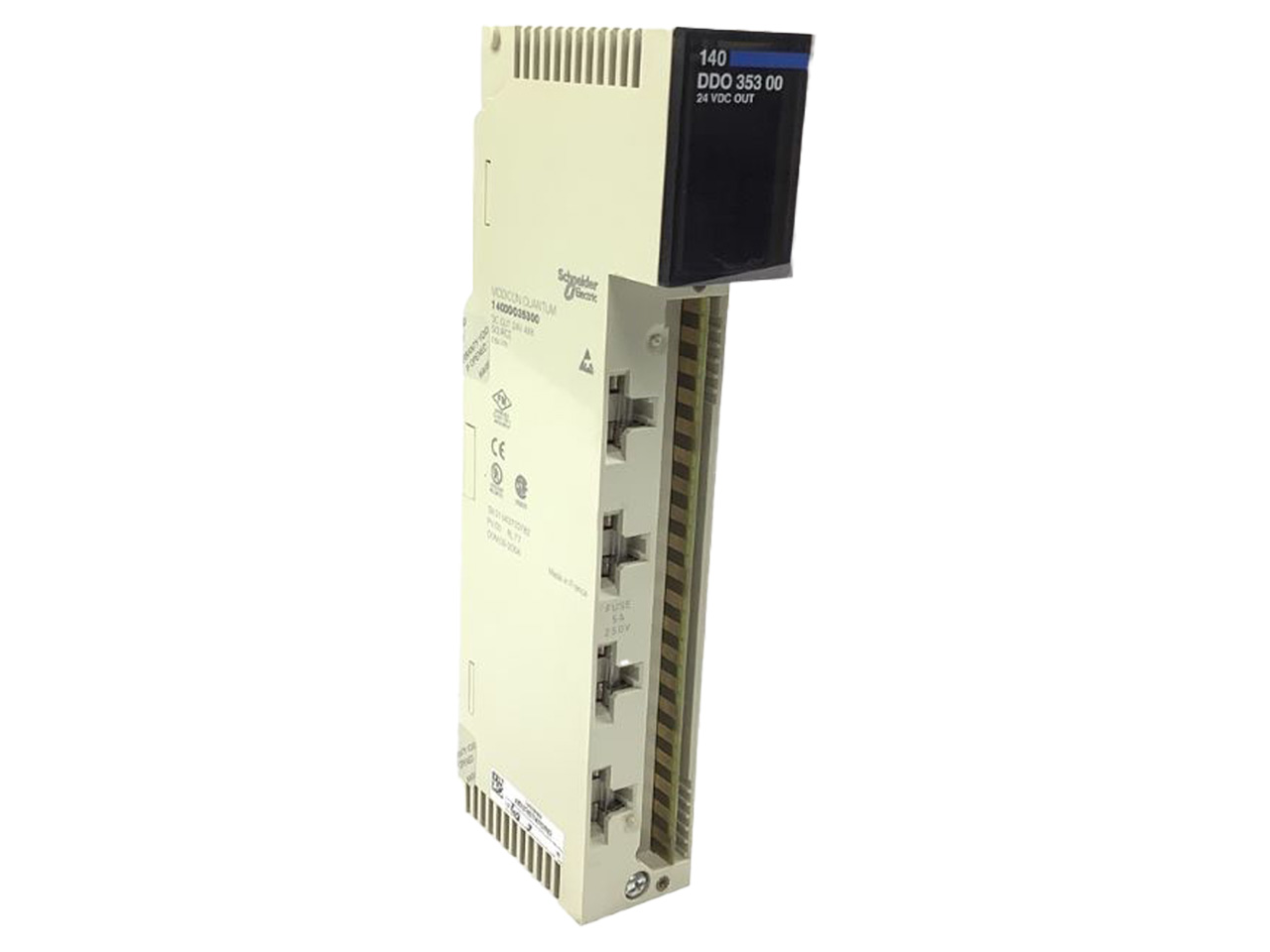

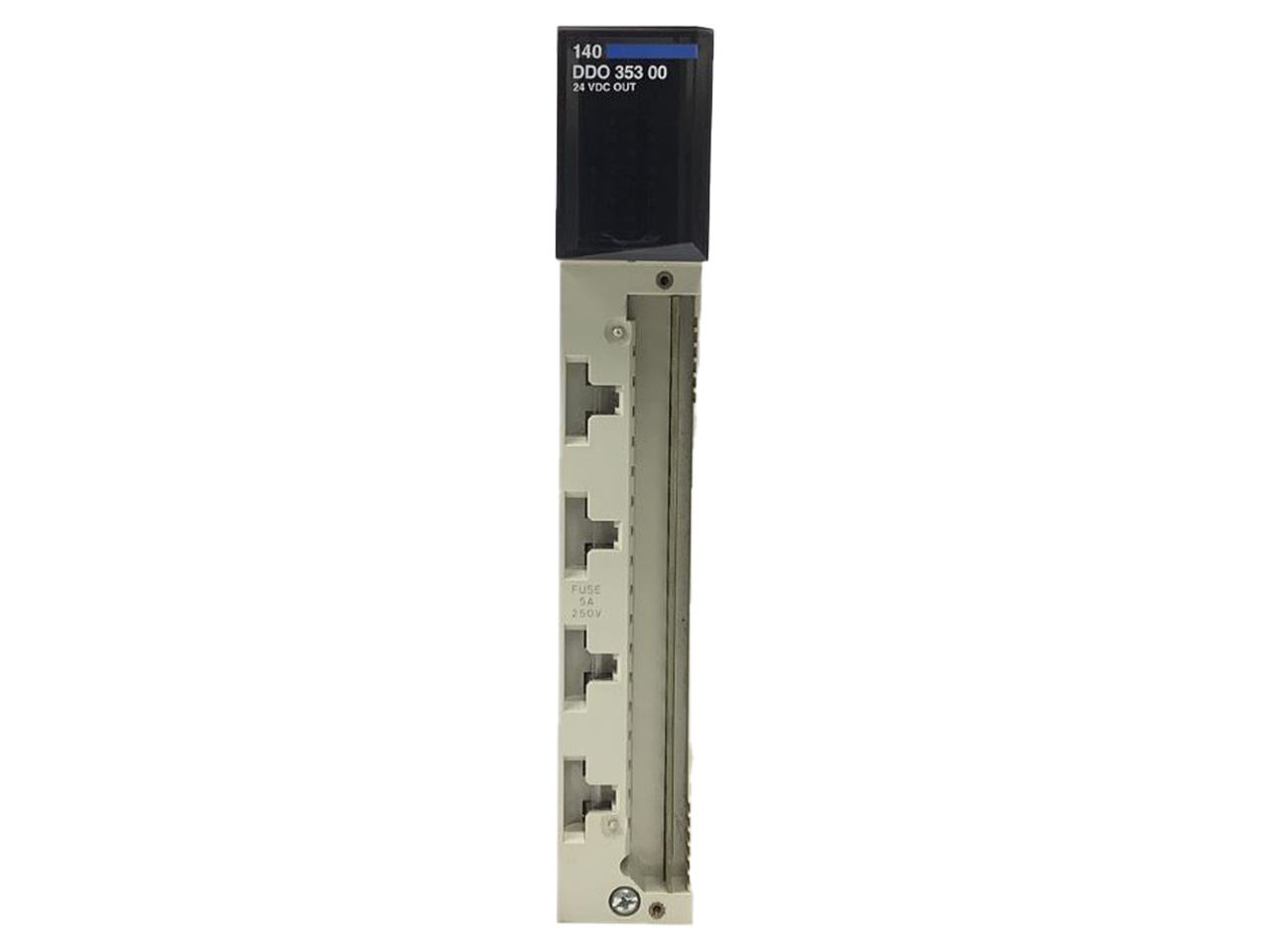

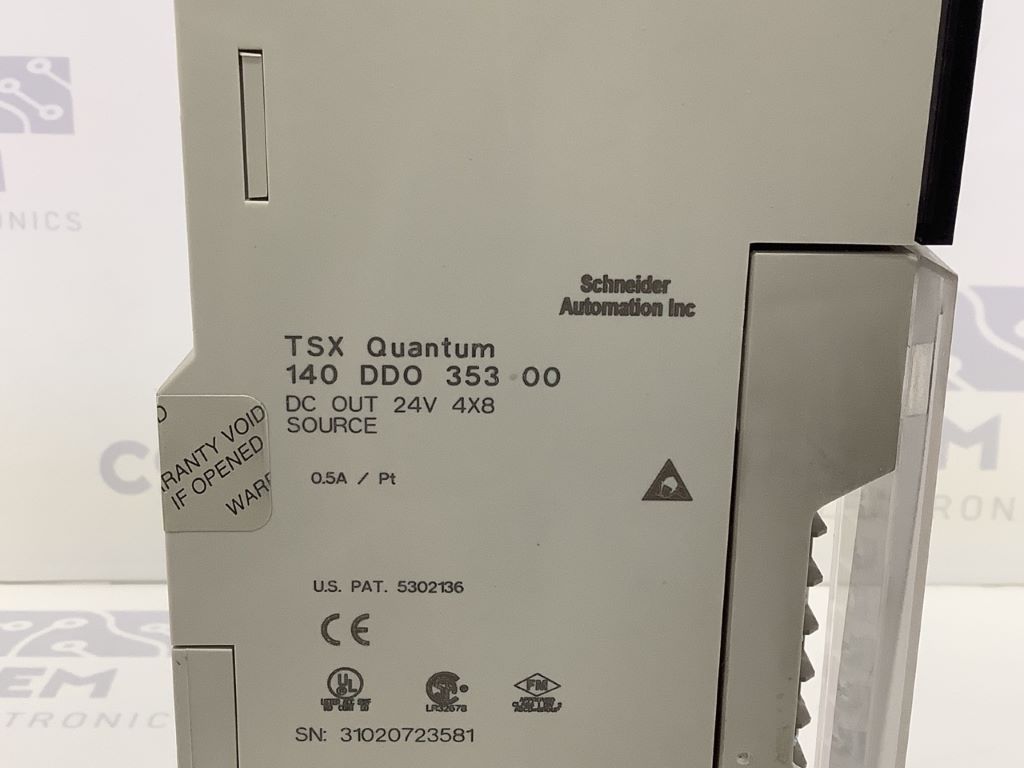

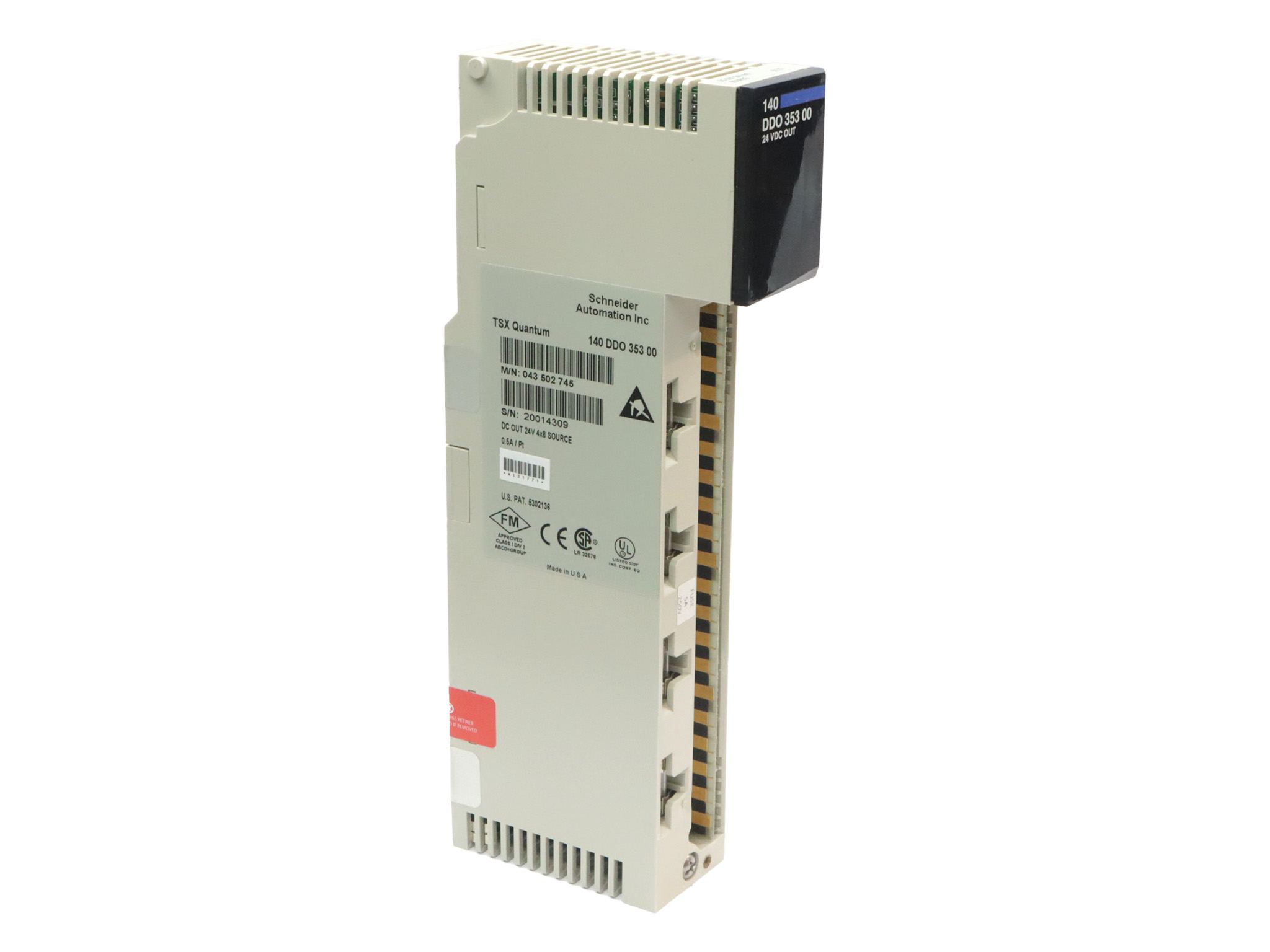

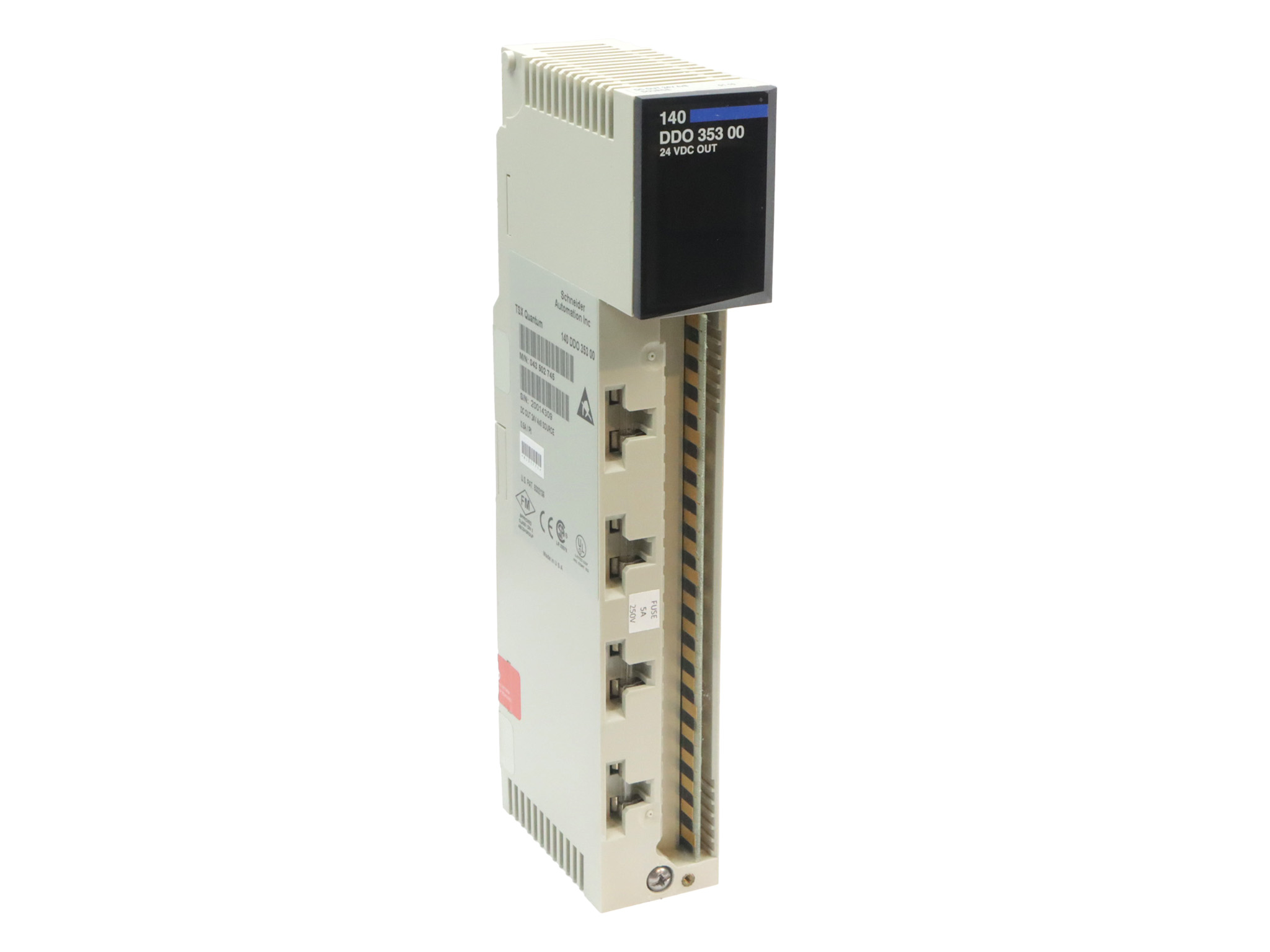

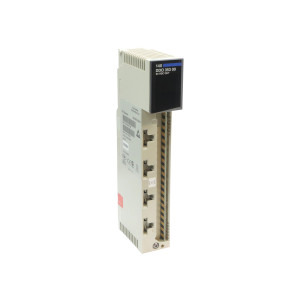

140DDO35300 Module sorties TOR Modicon Quantum Schneider Electric
Label RecQ
garantie 2 ans
Livraison par UPS, FEDEX
Paiement sécurisé
Le module de sortie tout ou rien référencé 140DDO35300 est un composant essentiel de la gamme Modicon Quantum, reconnue pour sa robustesse et sa performance. Ce module est conçu pour gérer 32 sorties statiques avec une logique de sortie Positive (PNP) et fonctionne avec une tension de sortie logique de 24 V CC, avec des limites de tension de sortie de 19,2 à 30 V. La chute de tension maximale est inférieure à 0,4 V à 0,5 A, et le courant de charge maximum est de 16 A par module et 4 A par groupe. Il est capable de supporter un courant de pointe de 5 A pour 0,0005 s, garantissant une réponse rapide de moins ou égale à 1 ms pour les transitions d'état. Pour l'adressage, le module nécessite 2 mots de sortie et utilise une inductance de charge calculée selon la formule Inductance(H) = 0,5/((courant(A))^2 x (fréquence de commutation(Hz))) à 50 Hz. Il est doté d'une protection interne en sortie par fusible de 5 A par groupe et assure un isolement entre les voies et le bus de 1 780 Vrms CC pendant 1 minute, et entre les groupes de 500 Vrms CC pendant la même durée. Le module respecte les normes UL 508 et CSA C22.2 No 142, et détient des certifications telles que GOST, BV, RMRS, ABS, DNV, GL, RINA, C-Tick, et FM class 1, division 2. Il est également conçu pour résister aux décharges électrostatiques jusqu'à 4 kV en contact et 8 kV dans l'air, conformément à la norme CEI 801-2, et aux champs électromagnétiques rayonnés de 10 V/m de 80 à 2000 MHz selon la norme CEI 801-3.
