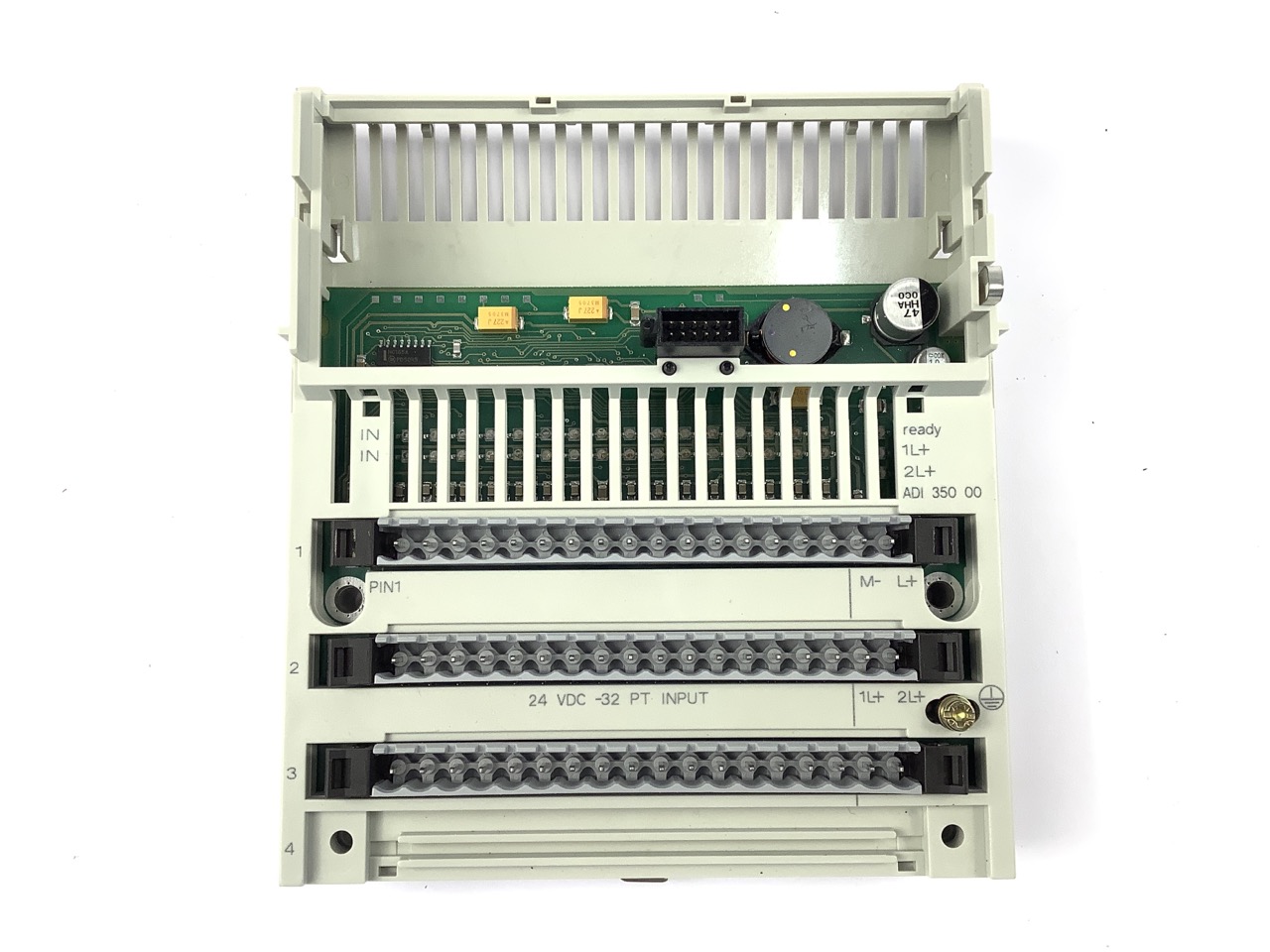

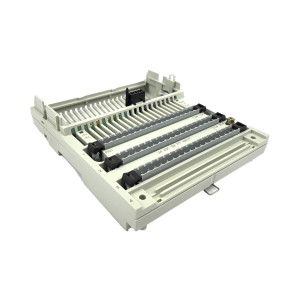

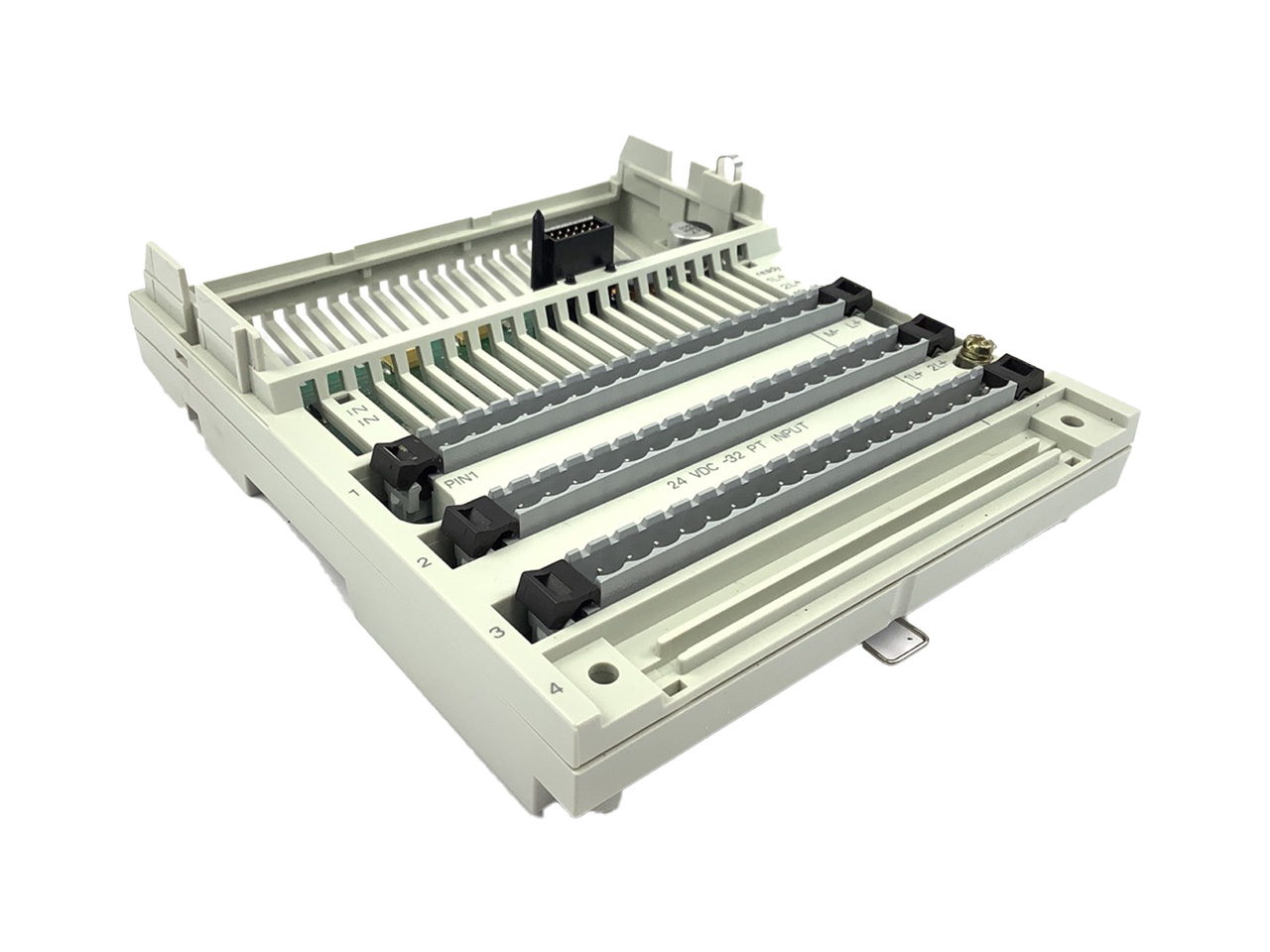

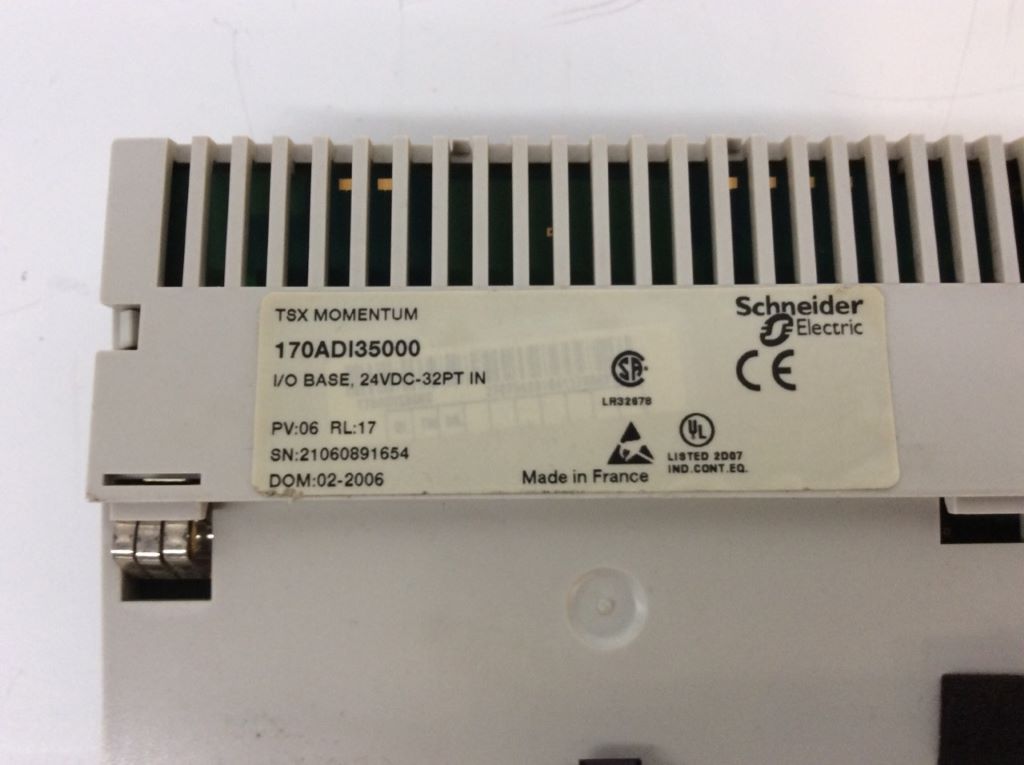

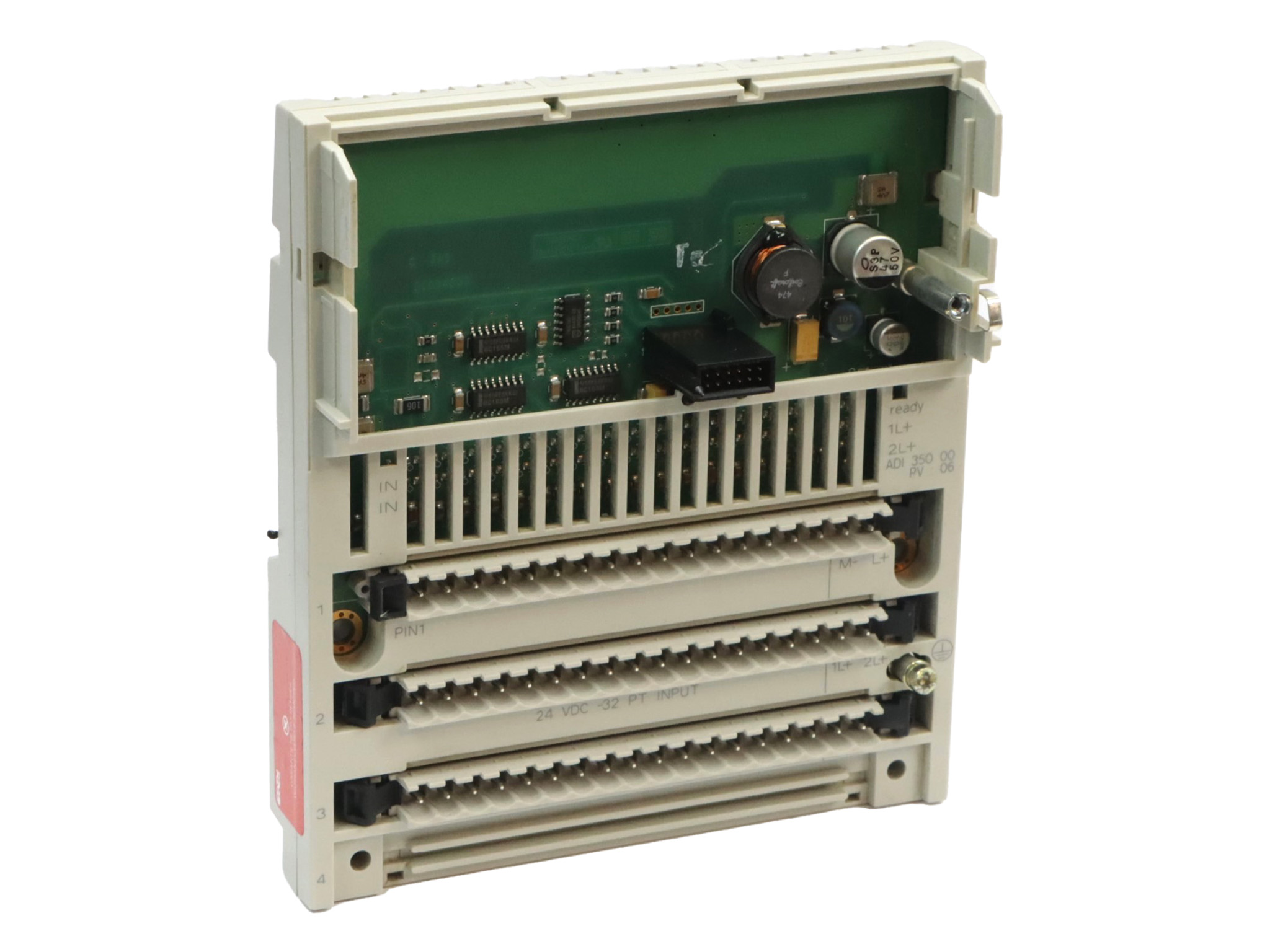

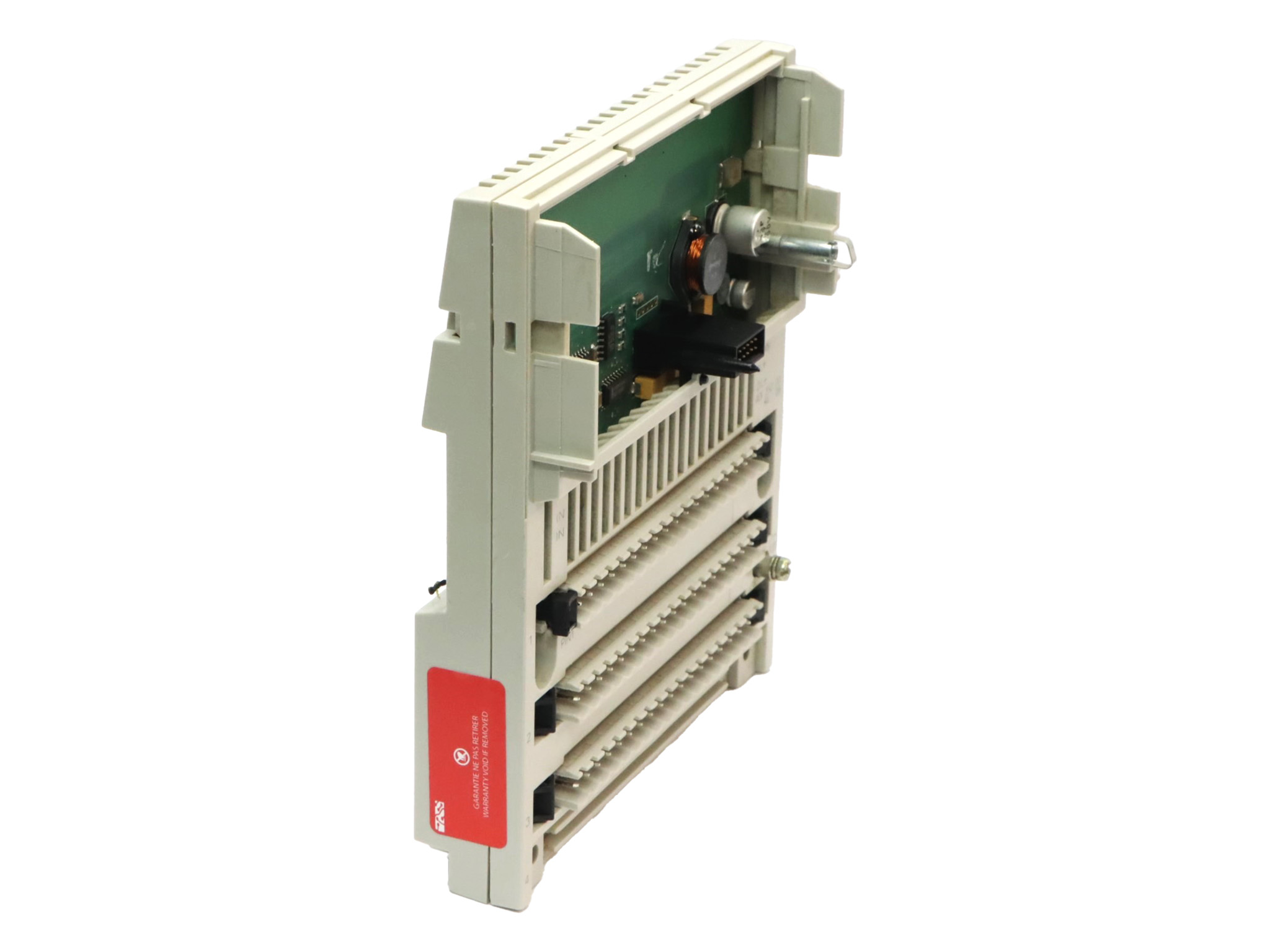

170ADI35000

Le module d'entrées tout ou rien (TOR) référencé 170ADI35000 est un élément essentiel de la plateforme d'automatisme Modicon Momentum. Ce module est spécialement conçu pour gérer des signaux numériques et fonctionne avec une tension d'entrée logique de 24 V CC. Il dispose de 32 entrées TOR, organisées en deux groupes de 16, et répond à la norme CEI 1131-2 Type 1. Les entrées logiques sont de type positif, avec une tension d'entrée limite de 24 V et une plage de fonctionnement de -3 à 30 V. Les états garantis varient de -3 à 5 V pour l'état 0 et de 11 à 30 V pour l'état 1, avec des courants de <= 1,2 mA pour l'état 0 et >= 2,5 mA pour l'état 1. La résistance d'entrée est fixée à 4 kOhm. Les temps de réponse sont rapides, avec 2,2 ms pour passer de l'état 0 à l'état 1 et 3,3 ms pour l'inverse. L'isolement entre les canaux et le bus est sécurisé à 500 V CA. La consommation électrique est contenue à <= 250 mA sous 24 V CC, et la puissance dissipée est de 5,5 W en moyenne, avec un maximum de 8,5 W. Pour une indication visuelle, le module est équipé de 32 LEDs qui signalent l'état des canaux. Le module 170ADI35000 est reconnu pour sa fiabilité avec des certifications UL et CSA. Il offre une excellente protection contre les décharges électrostatiques, avec une résistance de 4 kV en contact et 8 kV dans l'air selon la norme CEI 801-2, et il est résistant aux champs électromagnétiques rayonnés avec une protection de 10 V/m de 80 à 1000 MHz conformément à la norme CEI 801-3. Les dimensions du module sont de 47,5 mm de profondeur, 141,5 mm de hauteur et 125 mm de largeur, pour un poids de 0,2 kg. Il est conçu pour opérer dans des conditions environnementales variées, avec une température ambiante de fonctionnement de 0 à 60 °C et une humidité relative de 95 % sans condensation. Il peut être stocké à des températures allant de -40 à 85 °C et fonctionner jusqu'à une altitude de 5000 m.
