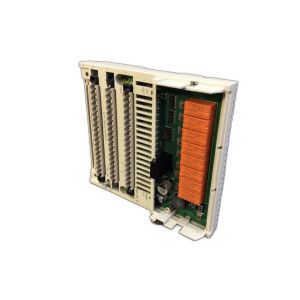

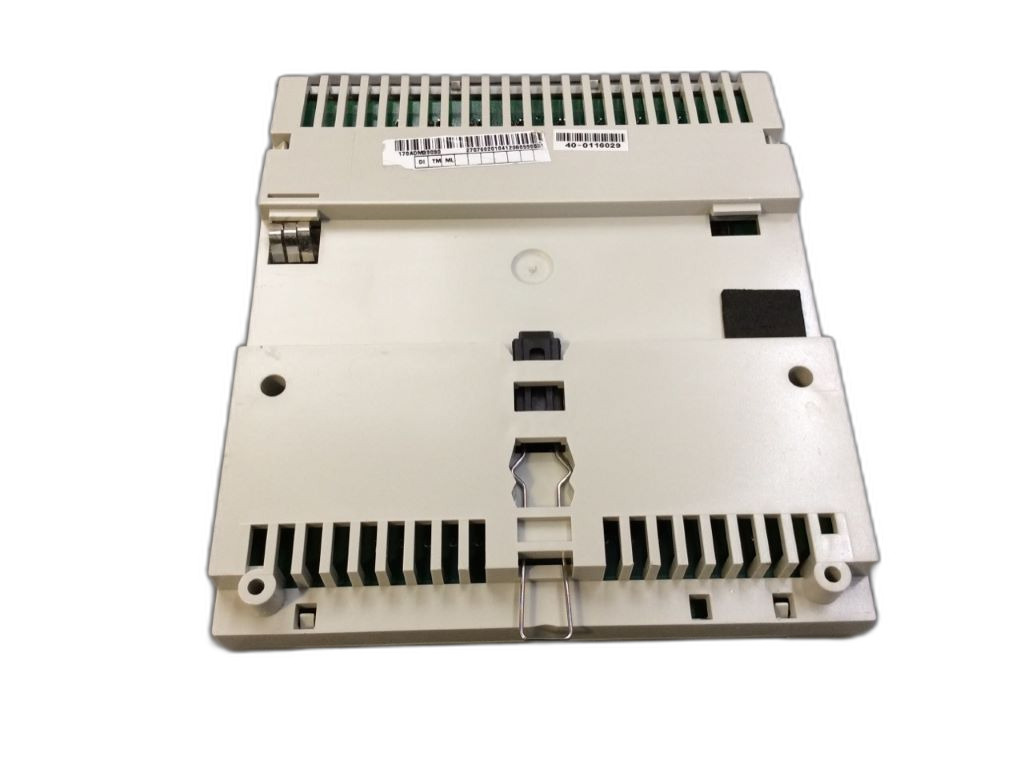

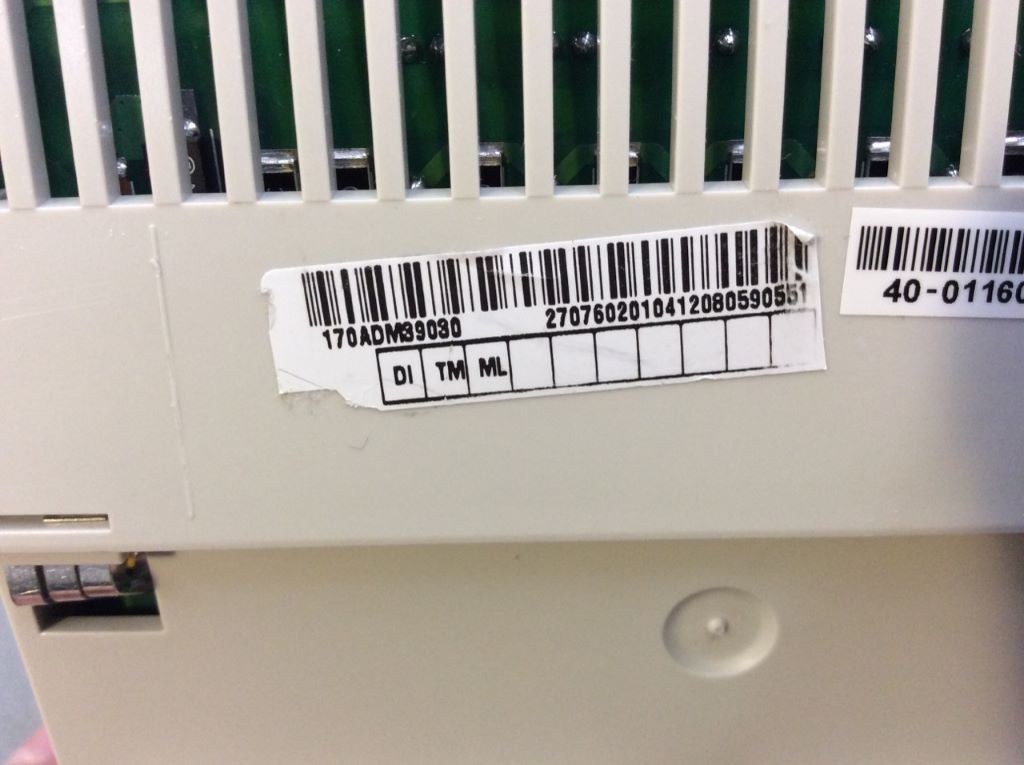

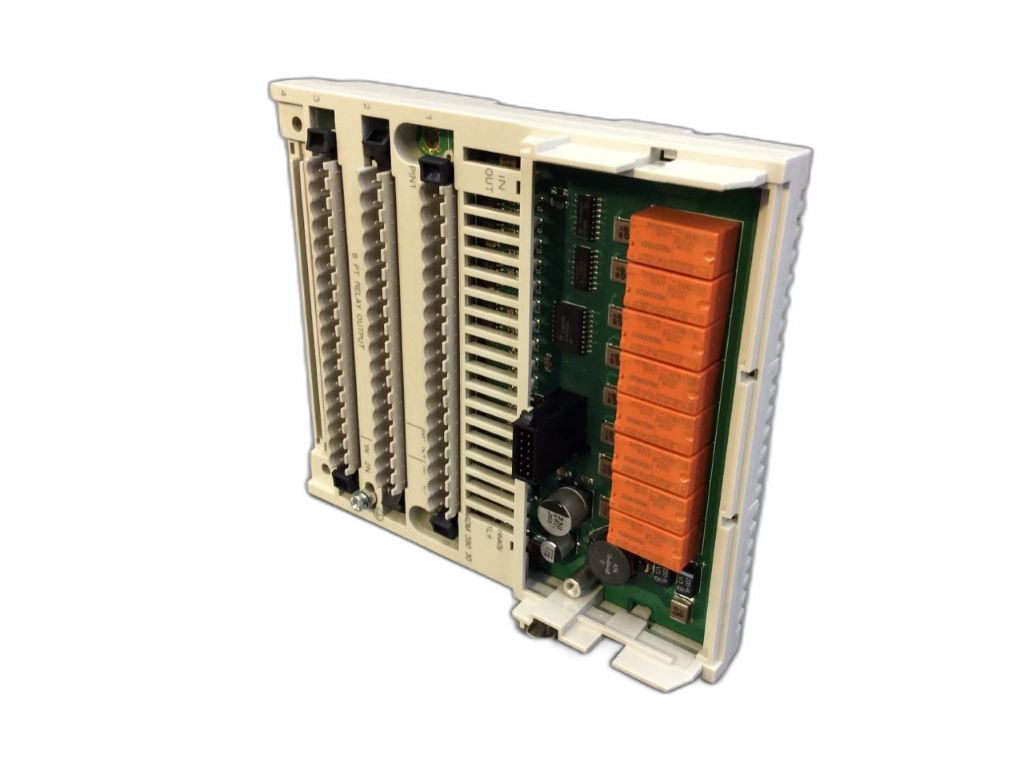

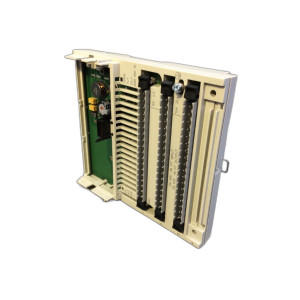

170ADM39030

Le module Modicon Momentum 170ADM39030 est un élément clé de la gamme Modicon Momentum, offrant des capacités d'entrées/sorties déportées. Il est doté de 10 entrées tout-ou-rien (TOR) conformes à la norme CEI 1131-2 Type 1, avec une tension d'entrée logique de 11 à 30 V CC et un courant d'état 1 garanti supérieur ou égal à 2,5 mA. La résistance d'entrée est de 4 kOhm, ce qui garantit une intégrité du signal optimale. Pour les sorties, le module est équipé de 8 sorties logiques de type relais normalement ouvert, supportant une tension de sortie logique de 20 à 115 V CC et de 24 à 230 V CA. Les sorties ont une durée de vie électrique de 100 000 cycles en charge inductive et le module assure une réactivité élevée avec un temps de réponse de 10 ms pour passer de l'état 0 à l'état 1 et inversement. L'alimentation requise pour le module est de 24 V CC, avec une consommation de 250 mA à cette tension. La puissance dissipée varie entre 5,5 W et 8,5 W. Il est recommandé d'utiliser un fusible de 4 A à fusion rapide pour la tension d'entrée et de 8 A à fusion lente pour la tension de sortie par groupe. Le module est marqué CE et répond aux exigences des certifications UL et CSA. Il respecte les normes de protection contre les décharges électrostatiques avec une tenue de 4 kV par contact et 8 kV dans l'air selon la norme CEI 801-2, et est conforme à la norme CEI 801-3 avec une tenue aux champs électromagnétiques rayonnés de 10 V/m de 80 à 1000 MHz. Conçu pour opérer dans une plage de température de 0 à 60 °C et stockable de -40 à 85 °C, le module peut fonctionner jusqu'à une altitude de 5000 m sans compromettre ses performances. Le module Modicon Momentum 170ADM39030 est idéal pour des applications industrielles exigeant une interface fiable pour la connexion d'entrées et de sorties TOR, comme la commande de relais ou la collecte de signaux de capteurs dans des systèmes de contrôle automatisés.
