170ADO35000

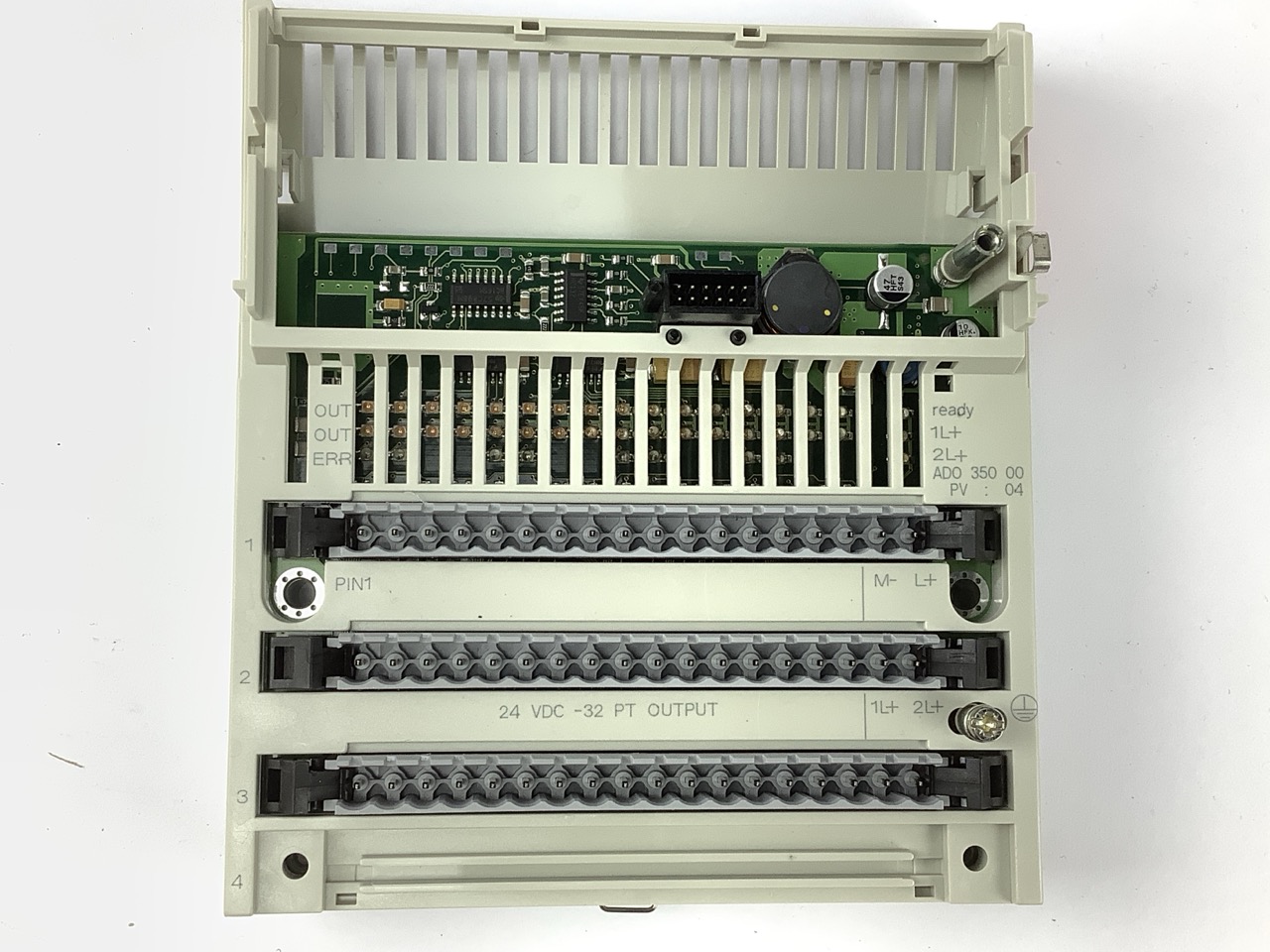

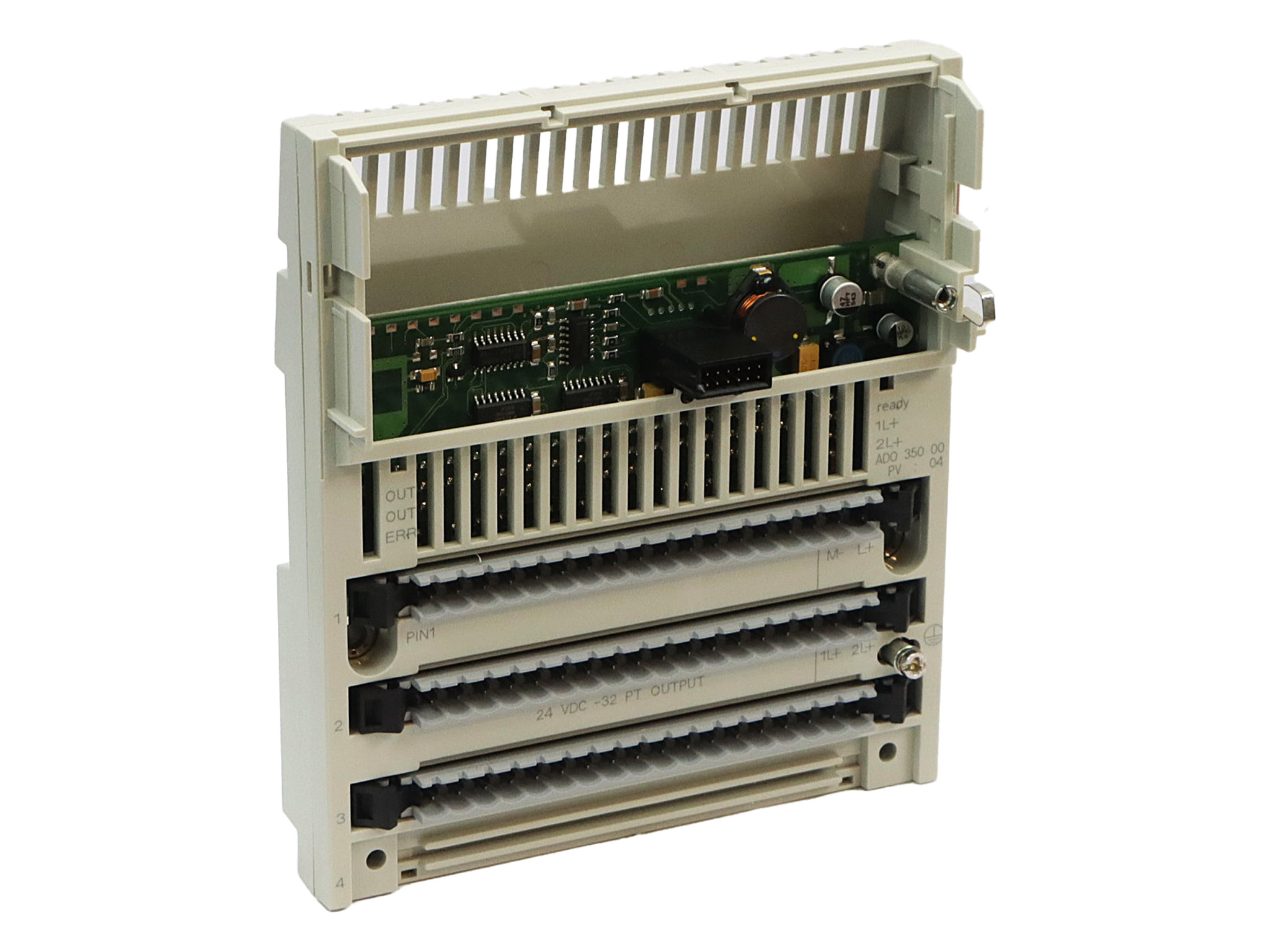

Le module de sorties TOR référencé 170ADO35000 est un composant clé de la gamme Modicon Momentum. Il s'agit d'une base de sorties numériques CC qui se compose de 32 sorties logiques, organisées en deux groupes de 16 sorties. Chaque sortie fonctionne comme un interrupteur statique et peut gérer une tension de sortie logique de 24 V CC. La capacité de courant par sortie est de 0,5 A, permettant un courant de sortie logique total de 16 A par module et 8 A par groupe. Ces sorties sont dotées d'une protection électronique contre les courts-circuits et les surcharges. La chute de tension maximale est maintenue en dessous de 0,5 V à 0,5 A à phase 1, et le courant de fuite ne dépasse pas 1 mA à 24 V CC. Le module est capable de supporter un courant de pointe de 5 A pendant 1 ms. La réactivité est remarquable avec un temps de réponse de 0,1 ms pour les transitions de phase. L'isolement entre les voies et le bus est assuré jusqu'à 500 V CA. La puissance dissipée est généralement de 6 W, avec un maximum de 7,5 W, et la consommation électrique du module est de 250 mA à 24 V CC. Pour une indication claire du statut, le module est équipé de 32 LEDs signalant l'état de chaque canal. Le module est conforme aux normes CSA et UL, garantissant sa qualité et sa sécurité. Il est robuste face aux décharges électrostatiques, résistant jusqu'à 4 kV en contact et 8 kV dans l'air, conformément à la norme CEI 801-2. Il est également protégé contre les champs électromagnétiques rayonnés à 10 V/m pour des fréquences de 80 à 1000 MHz, selon la norme CEI 801-3. Avec des dimensions de 47,5 mm de profondeur, 141,5 mm de hauteur et 125 mm de largeur, et un poids de 0,21 kg, ce module est conçu pour opérer dans des conditions environnementales variées, allant de 0 à 60 °C en température ambiante et pouvant être stocké entre -40 et 85 °C. Il est adapté à une utilisation jusqu'à une altitude de 5000 m et peut fonctionner avec une humidité relative de 95 % sans condensation.
