STBDDI3420
Schneider Telemecanique
Modicon Advantys

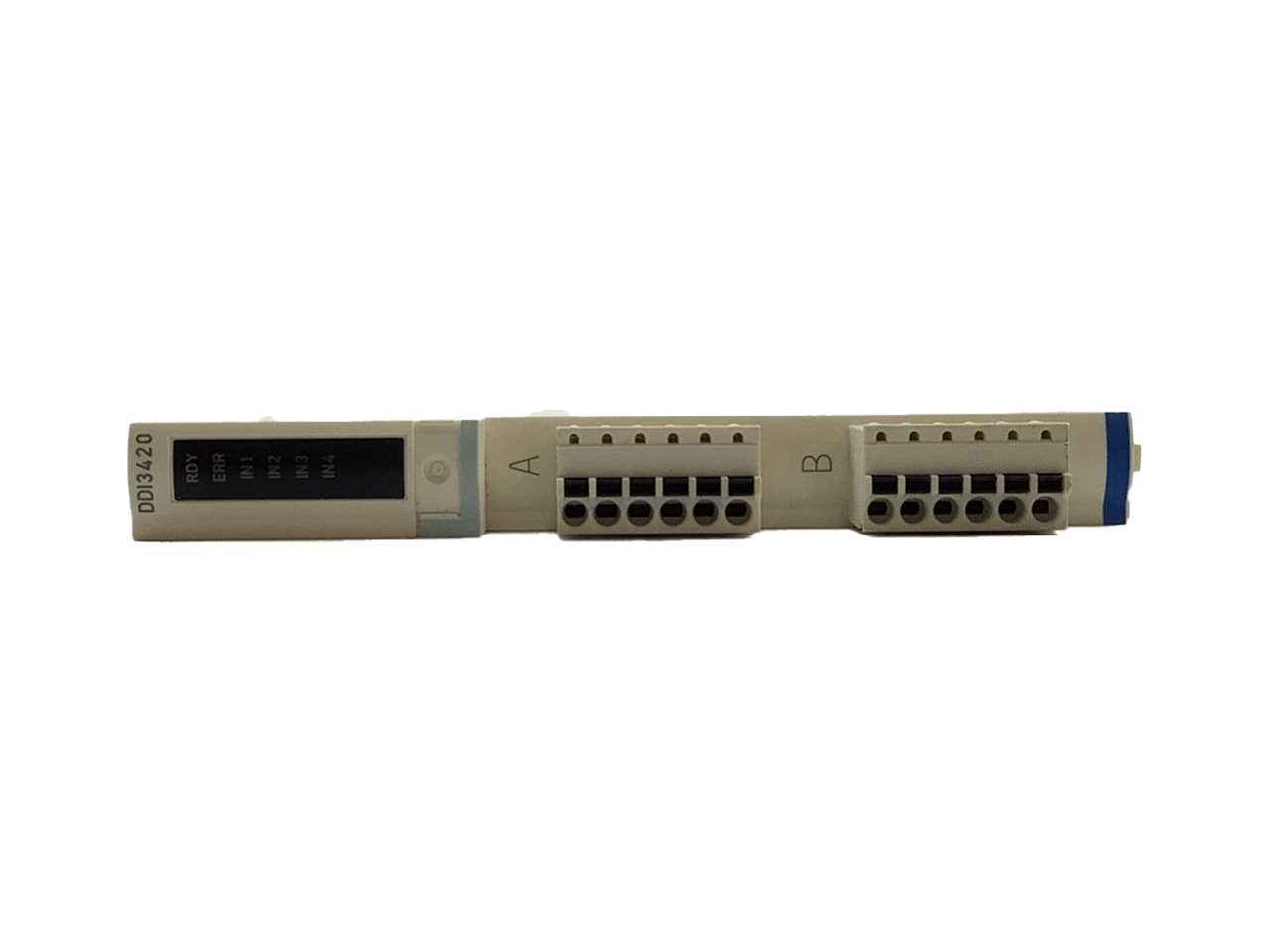

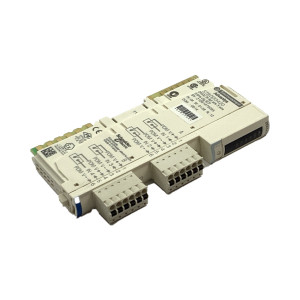

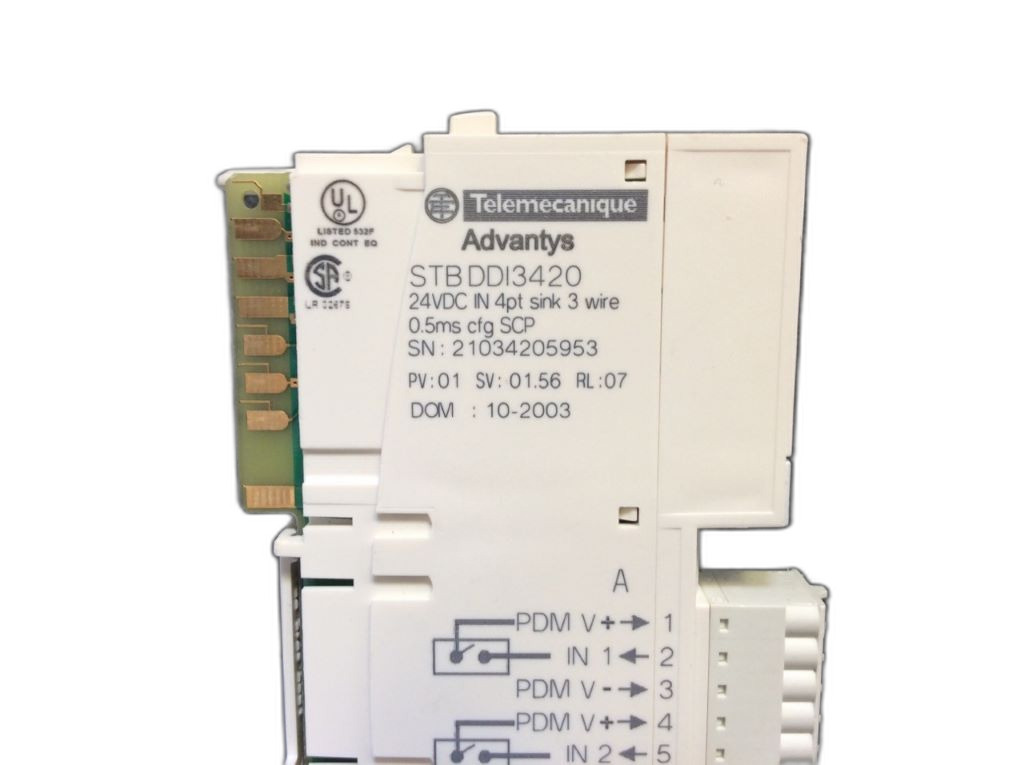

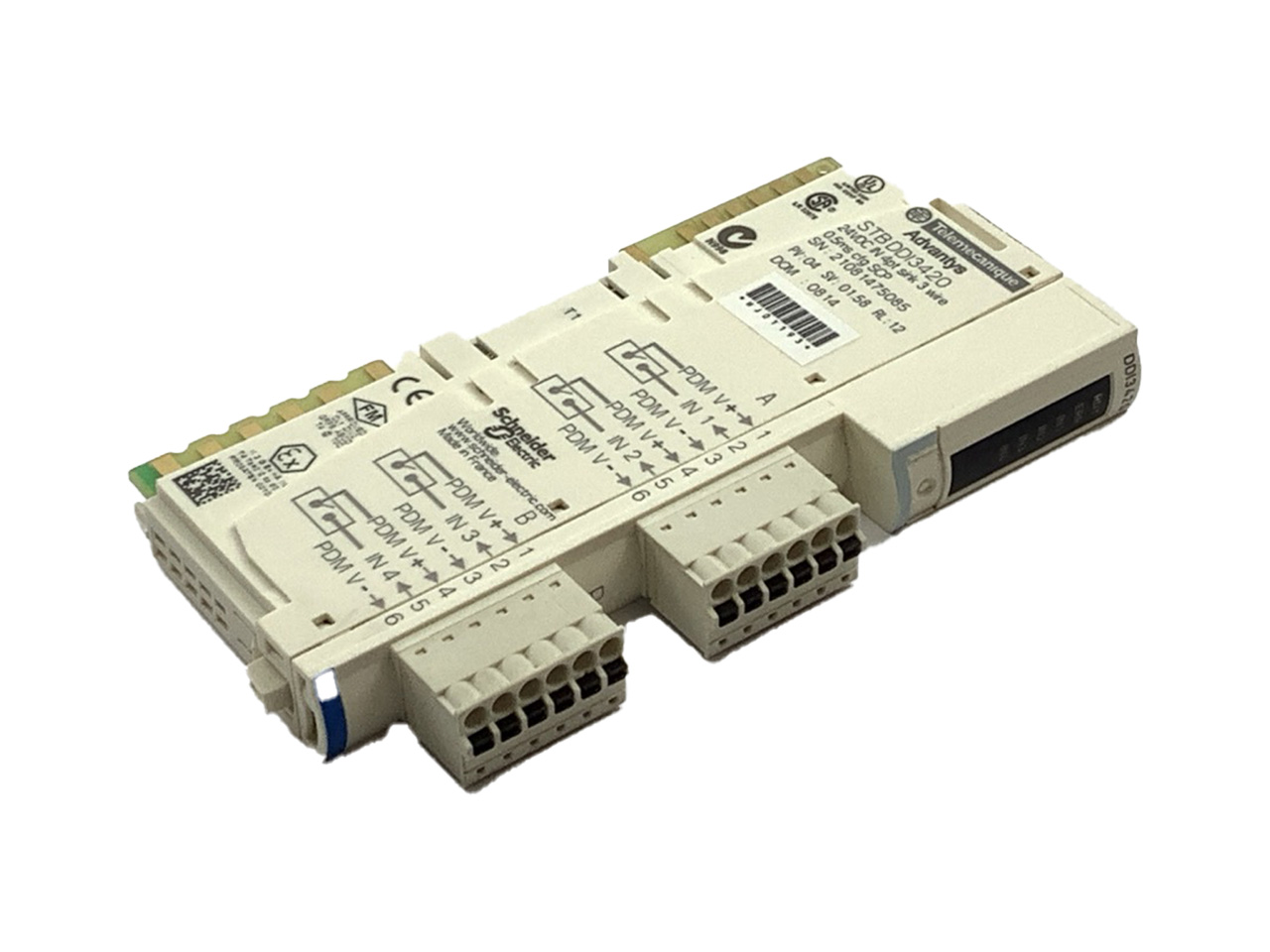

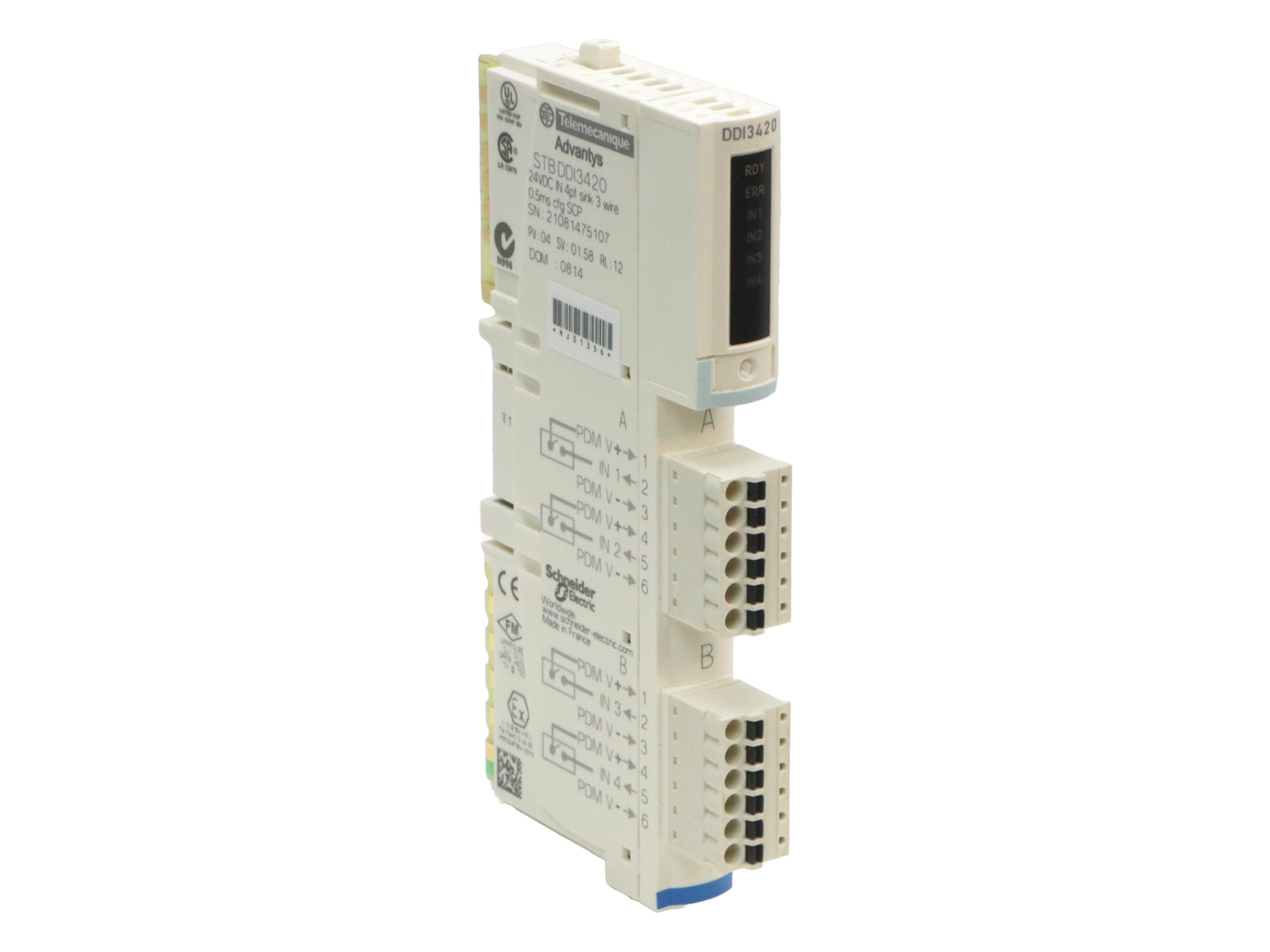

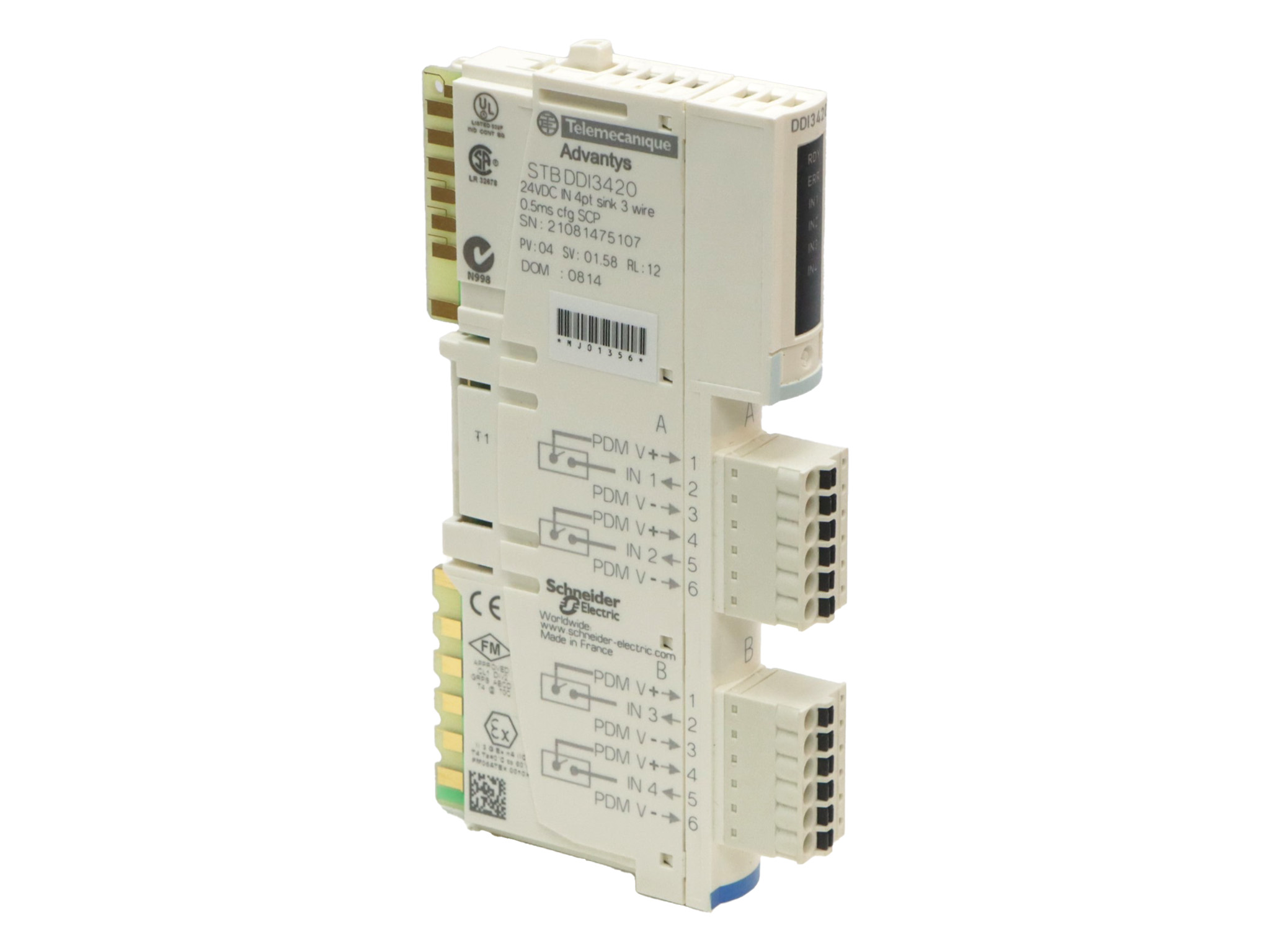

STBDDI3420 Module 4 entrées numériques Carte 4E Modicon Advantys Schneider Telemecanique
Label RecQ
garantie 2 ans
Livraison par UPS, FEDEX
Paiement sécurisé
STBDDI3420 est un composant clé de la gamme Advantys STB, conçue pour les systèmes d'E/S distribuées Modicon. Ce module d'entrées numériques est conçu pour fonctionner avec une tension d'entrée de 24 V CC. Il est équipé de 4 entrées logiques, supportant une tension admissible de 30 V et une tension absolue maximale de 56 V pendant 1,3 ms. Le courant d'entrées numériques standard est de 8 mA, avec un état 0 garanti inférieur ou égal à 1,2 mA et un état 1 garanti supérieur ou égal à 2,5 mA. Le module réagit rapidement avec un temps de réponse de 0,925 ms pour l'activation et de 1,35 ms pour la désactivation, et offre un filtrage en entrée configurable de 1 ms à 16 ms +/- 0,25 ms. Pour la sécurité, le module intègre un fusible sur PDM à action retardée de 10 A, une protection d'entrée par résistance et une protection contre l'inversion de polarité. Il assure une isolation entre les canaux et le bus logique de 1500 V pendant 1 minute. Le module supporte l'échange à chaud et le remplacement à froid, fournissant 100 mA par canal avec une alimentation nécessaire de 24 V CC via un module de distribution de puissance. Le module arbore le marquage CE et répond à la catégorie de surtension II. Les états des canaux sont facilement identifiables grâce à des LED vertes, et une LED rouge pour signaler les erreurs. Ses dimensions sont de 65,1 mm de profondeur, 18,4 mm de hauteur et 125 mm de largeur, avec un poids de 0,111 kg. En ce qui concerne les normes et certifications, le module est conforme à EN/CEI 61131-2 type 1+ et détient les certifications FM class 1, division 2, UL et CSA. Il est adapté aux environnements jusqu'à 2000 m d'altitude, avec un degré de protection IP20 selon EN 61131-2 class 1, et une plage de température de fonctionnement de -25 à 70 °C. Il résiste à une humidité relative de 95 % à 60 °C sans condensation et peut endurer des vibrations de 3 gn à 58–150 Hz ainsi que des chocs mécaniques de 30 gn pour 11 ms.
