STBDDI3725

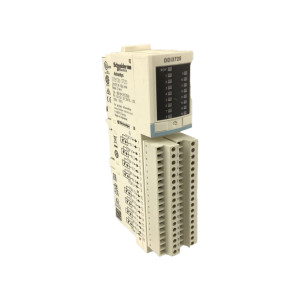

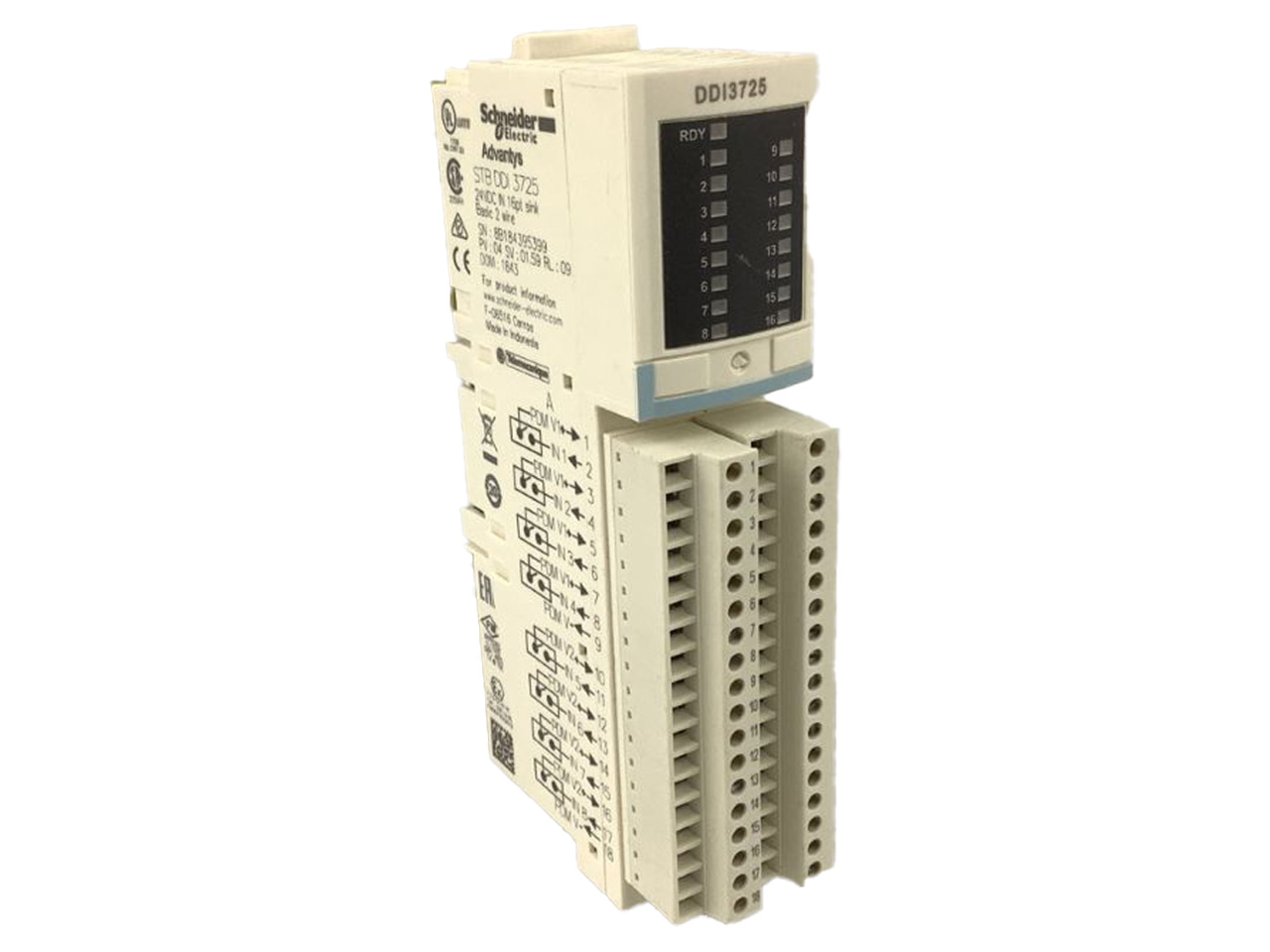

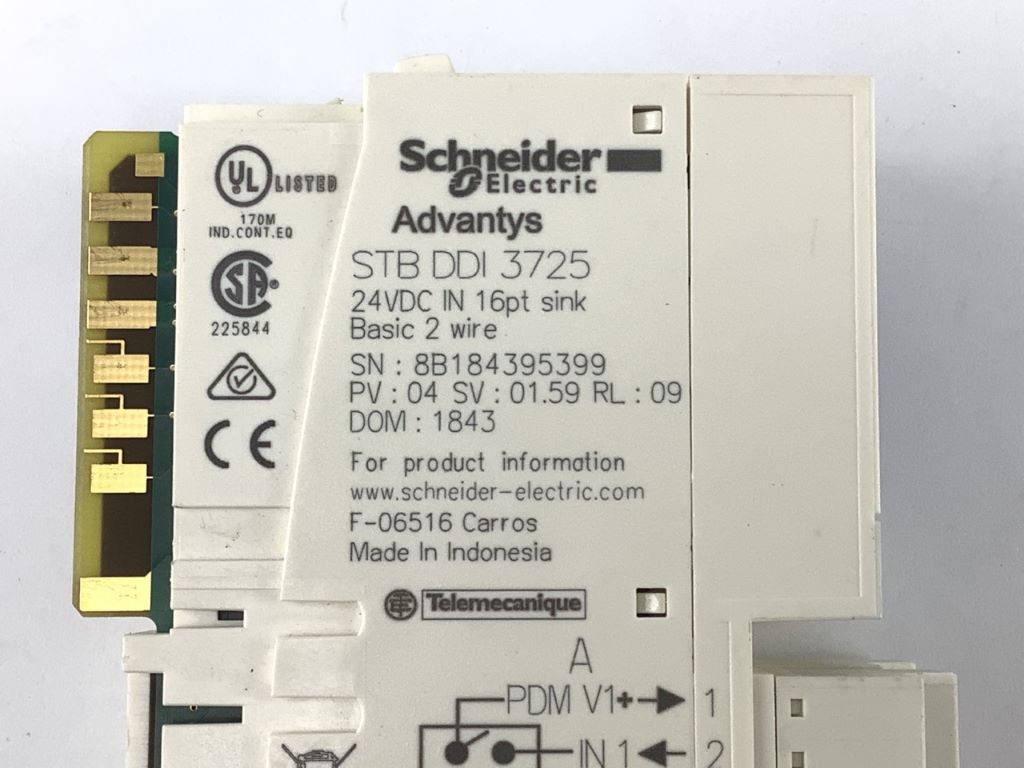

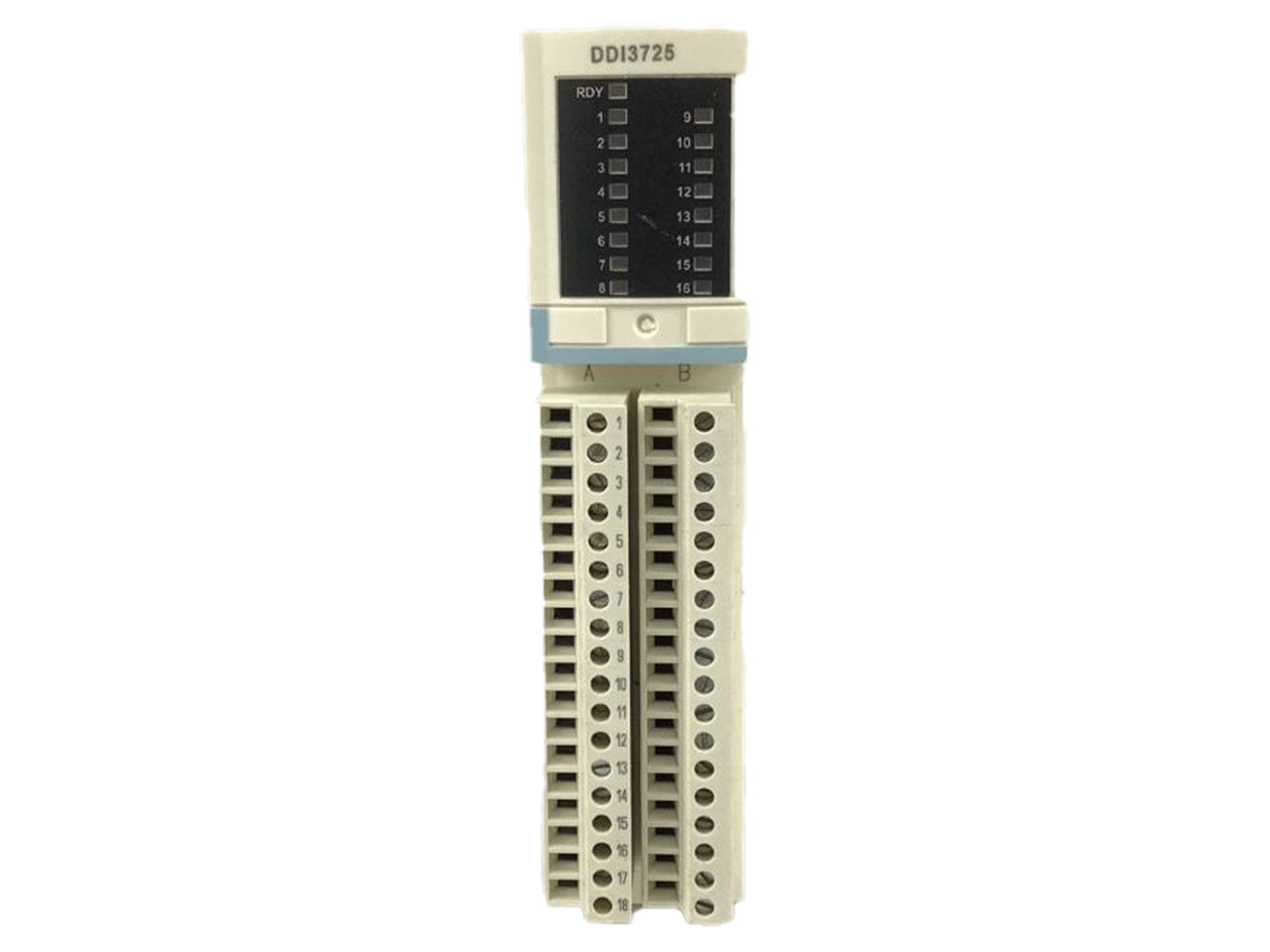

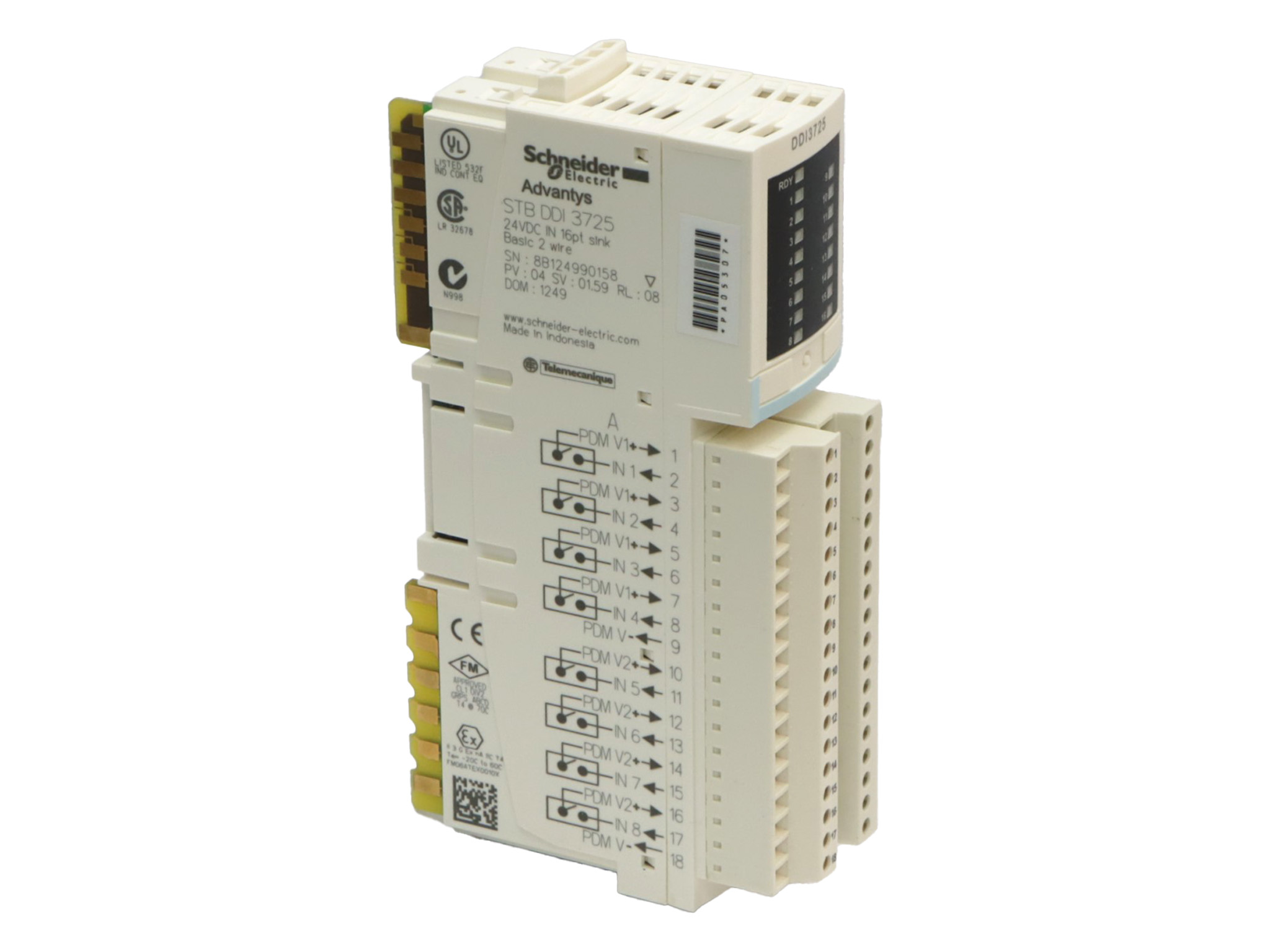

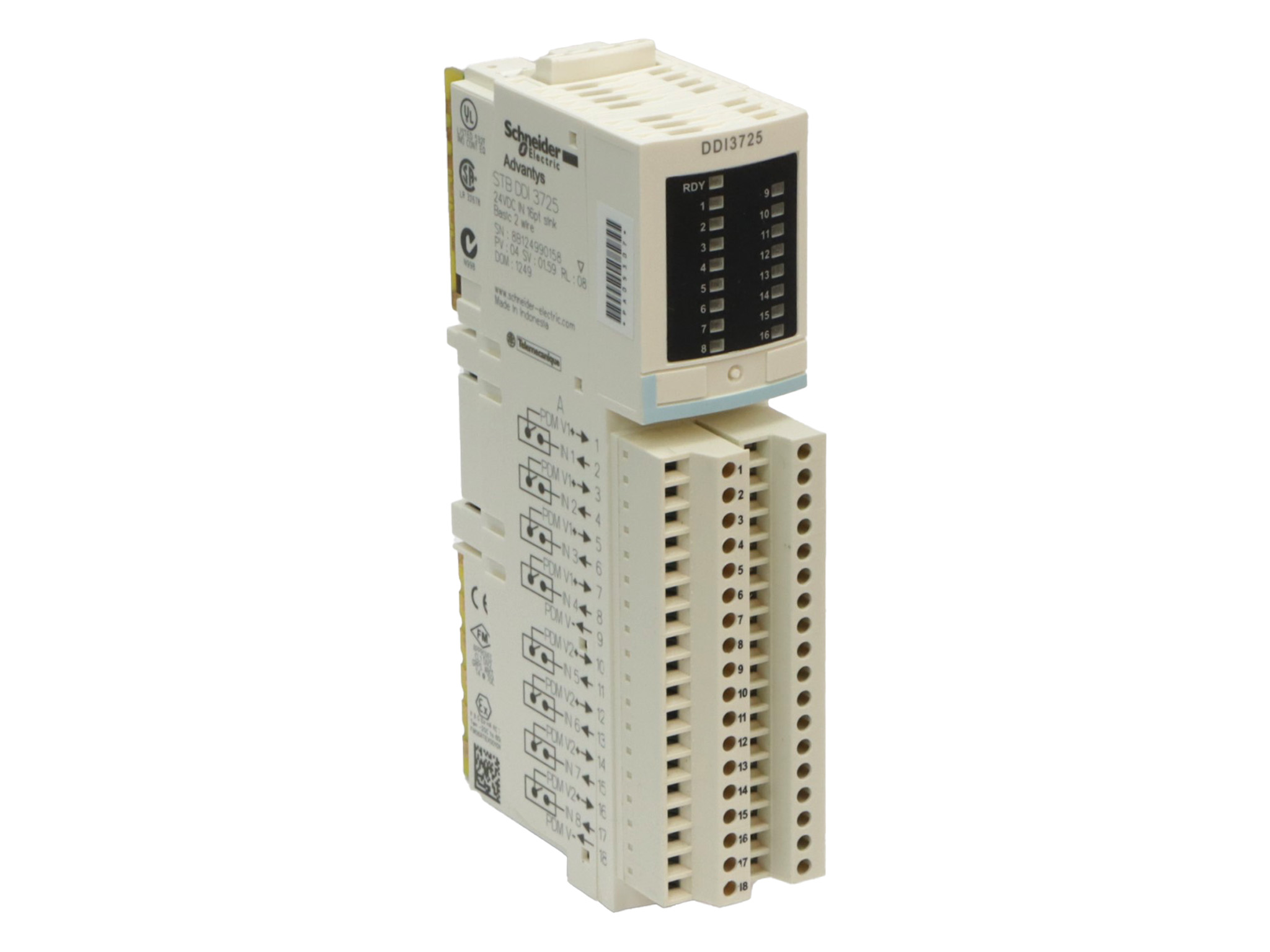

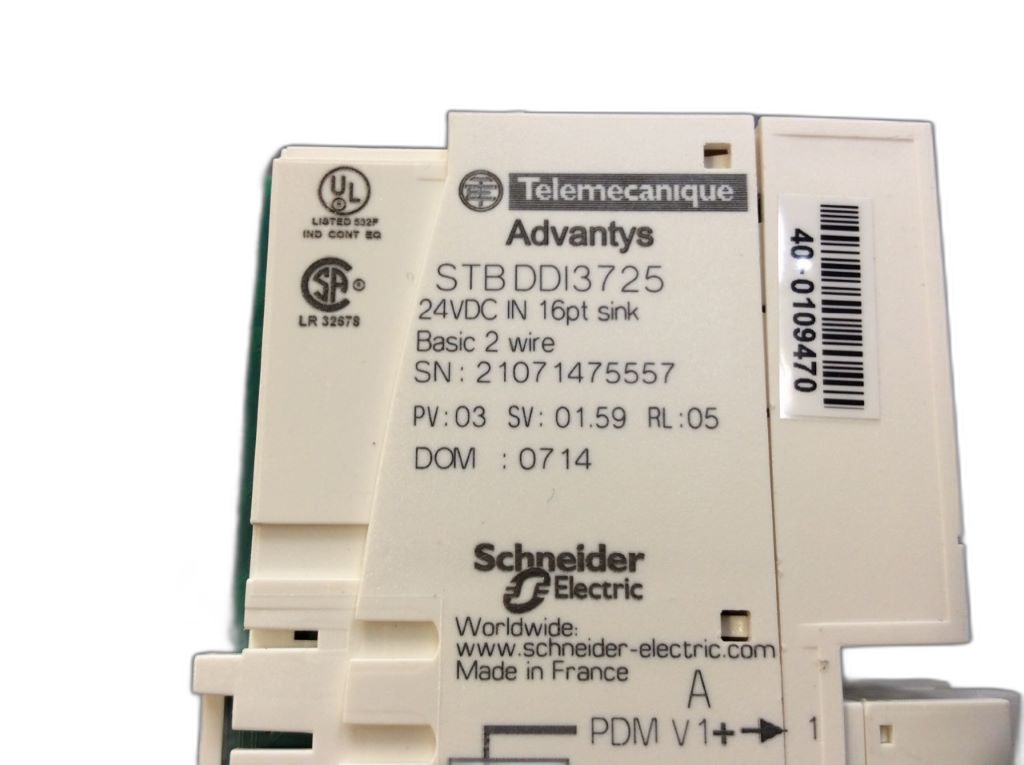

STBDDI3725 de la gamme Advantys STB et est un module de base d'entrées numériques conçu pour des solutions d'E/S distribuées Modicon. Ce module dispose de 16 entrées logiques avec une tension d'entrée de 24 V CC. Les limites de la tension d'entrée sont de 11 à 30 V en phase 1 et de -3 à 5 V en phase 0, avec une tension admissible de 30 V. Le courant d'entrées numériques est de 4,5 mA, avec un état actuel 0 garanti inférieur ou égal à 1,5 mA et un état actuel 1 garanti supérieur ou égal à 2,5 mA. Le module est doté d'une protection électrique grâce à un fusible intégré sur PDM à action retardée de 5 A, une protection d'entrée limitée par la résistance et une protection contre l'inversion de polarité. Il offre un isolement entre les canaux et le bus logique de 1500 V pendant 1 minute. La fonctionnalité d'échange à chaud est disponible pour le NIM de base, et le module est compatible avec l'embase E/S STBXBA3000 et le module d'alimentation STBPDT3100/3105. La consommation électrique est de 100 mA à 5 V CC pour le bus logique. Le STBDDI3725 est conforme à la norme CEI 61131-2 type 3 et possède les certifications FM class 1, division 2, CSA et UL. Il est classé dans la catégorie de surtension II et dispose d'une indication d'état par LED pour le module et chaque canal. Le module peut opérer dans une plage de température de -25 à 70 °C sans déclassement et est conçu pour une altitude de fonctionnement inférieure ou égale à 2000 m. Il bénéficie d'une protection contre les intrusions à un niveau IP20 conformément à la norme IEC 61131-2 classe 1. Le module résiste à des vibrations de 3 gn à 58–150 Hz et à des chocs mécaniques de 30 gn pour 11 ms conformément à la norme CEI 88 référence 2-27. Le module peut être utilisé pour connecter 16 capteurs à deux fils ou un capteur à trois fils par groupe d'entrée, ce qui le rend adapté pour diverses applications de surveillance et de contrôle dans l'automatisation industrielle.
