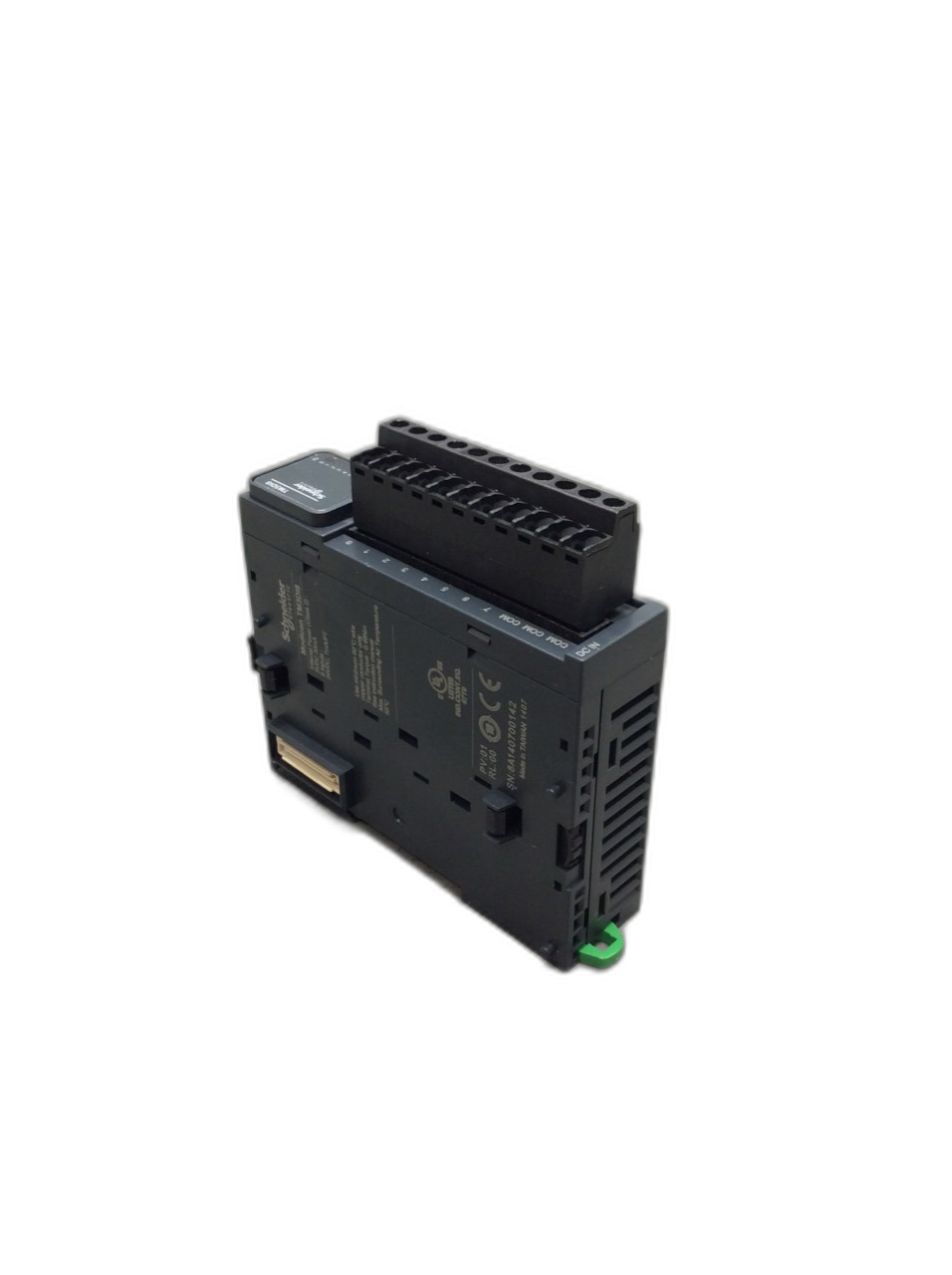

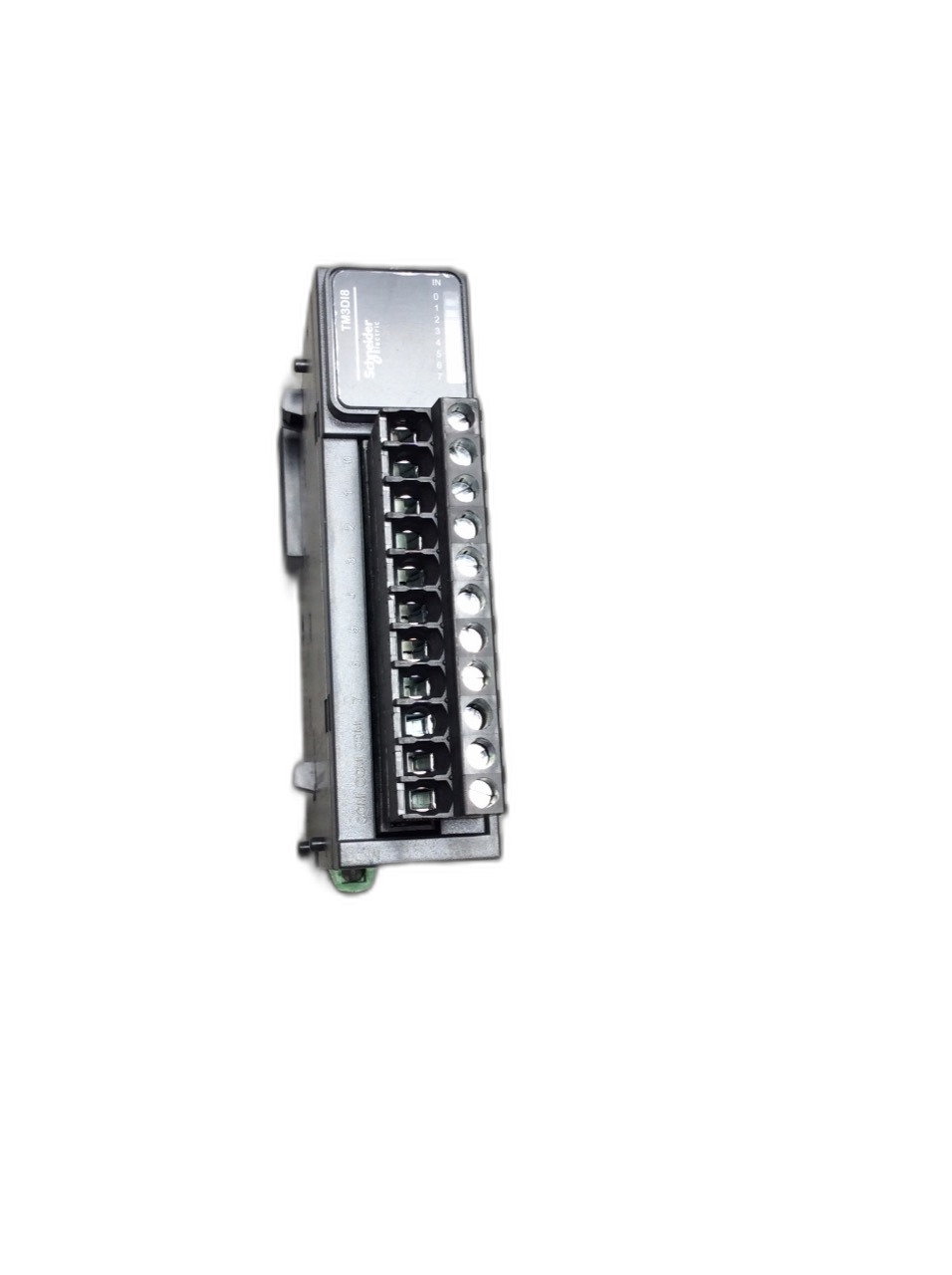

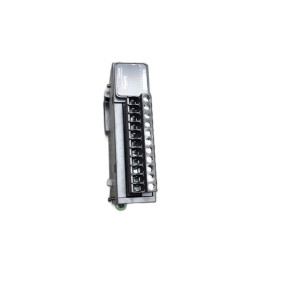

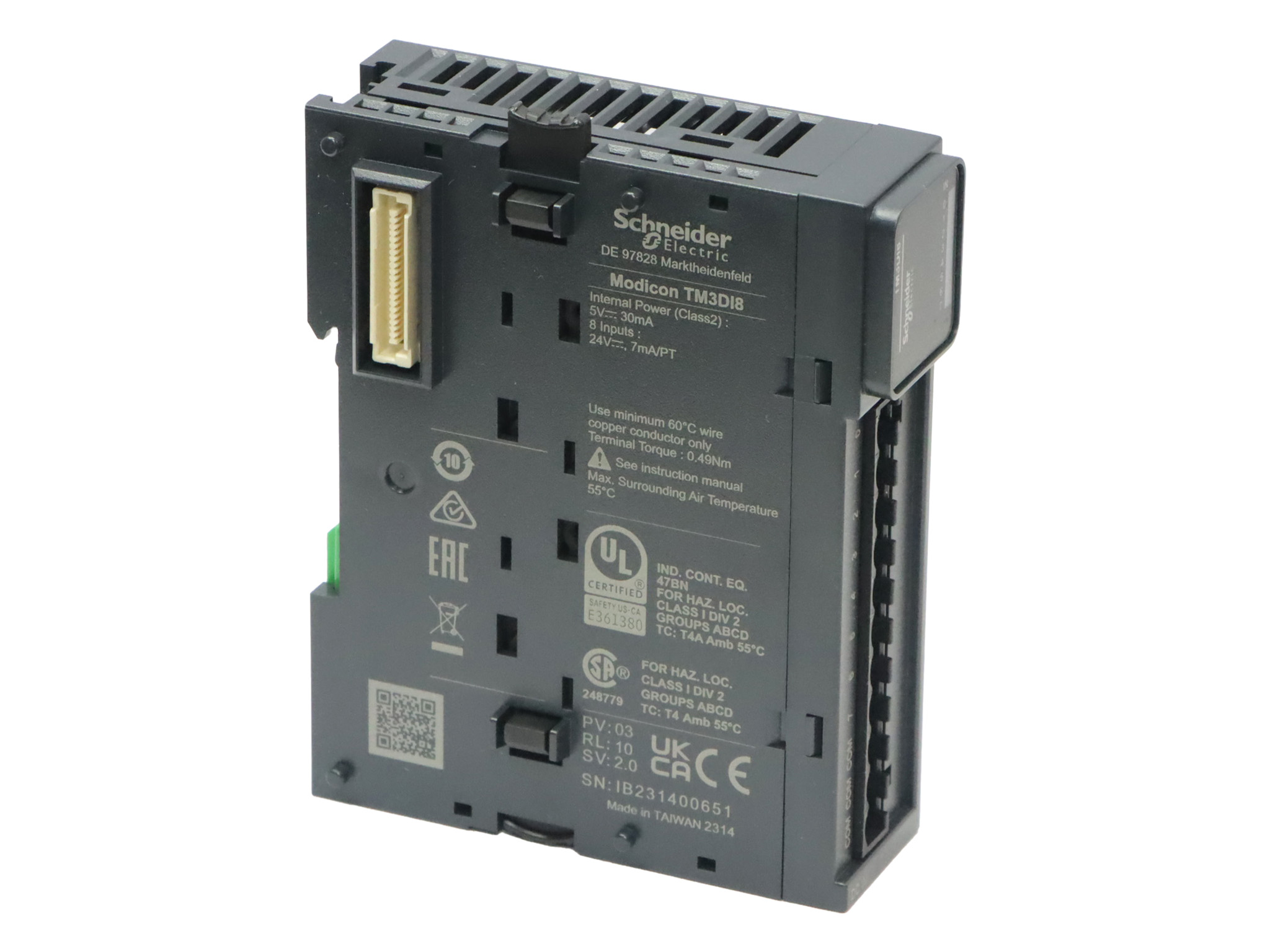

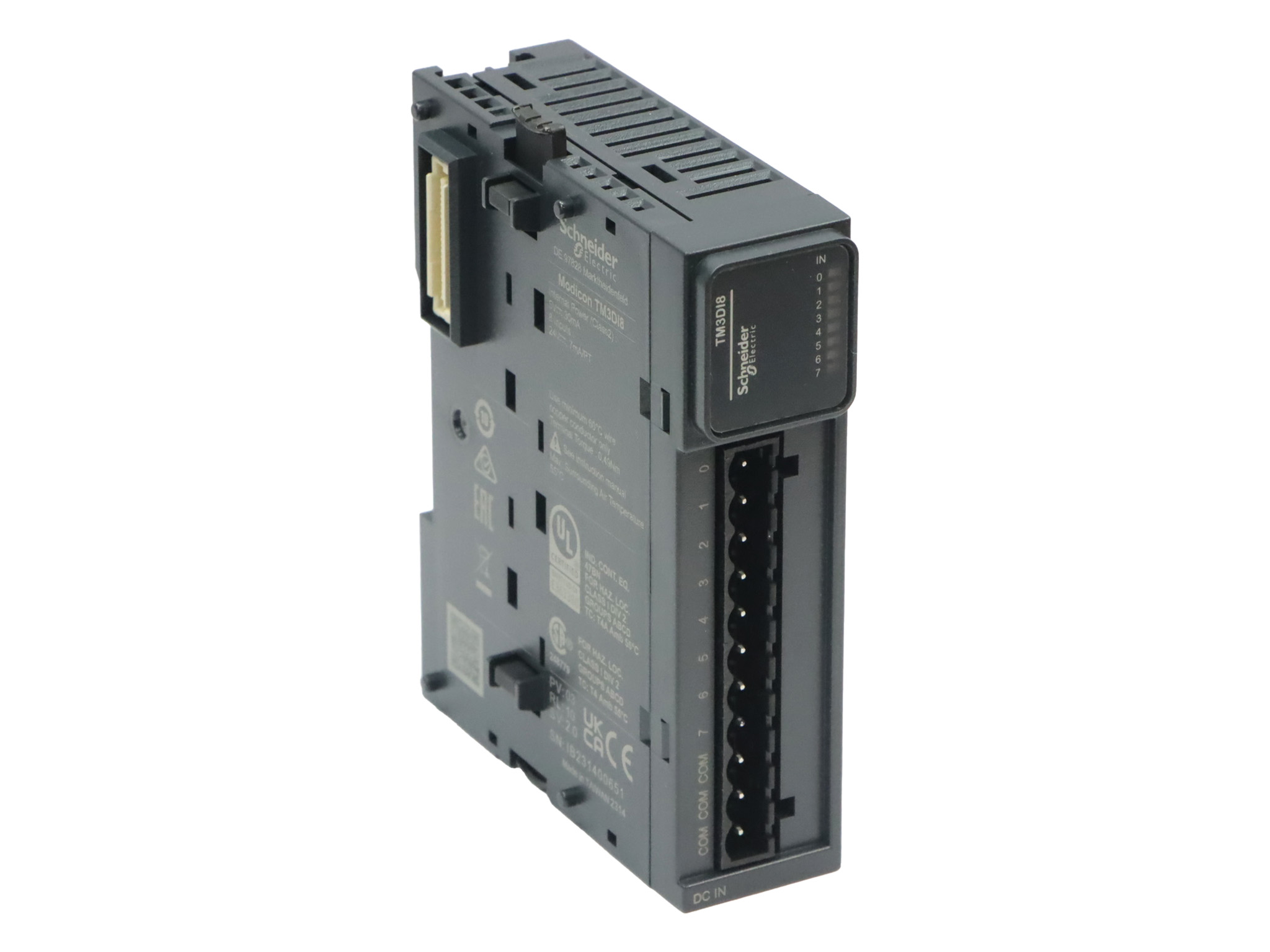

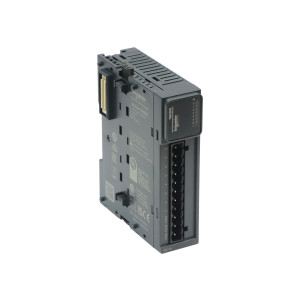

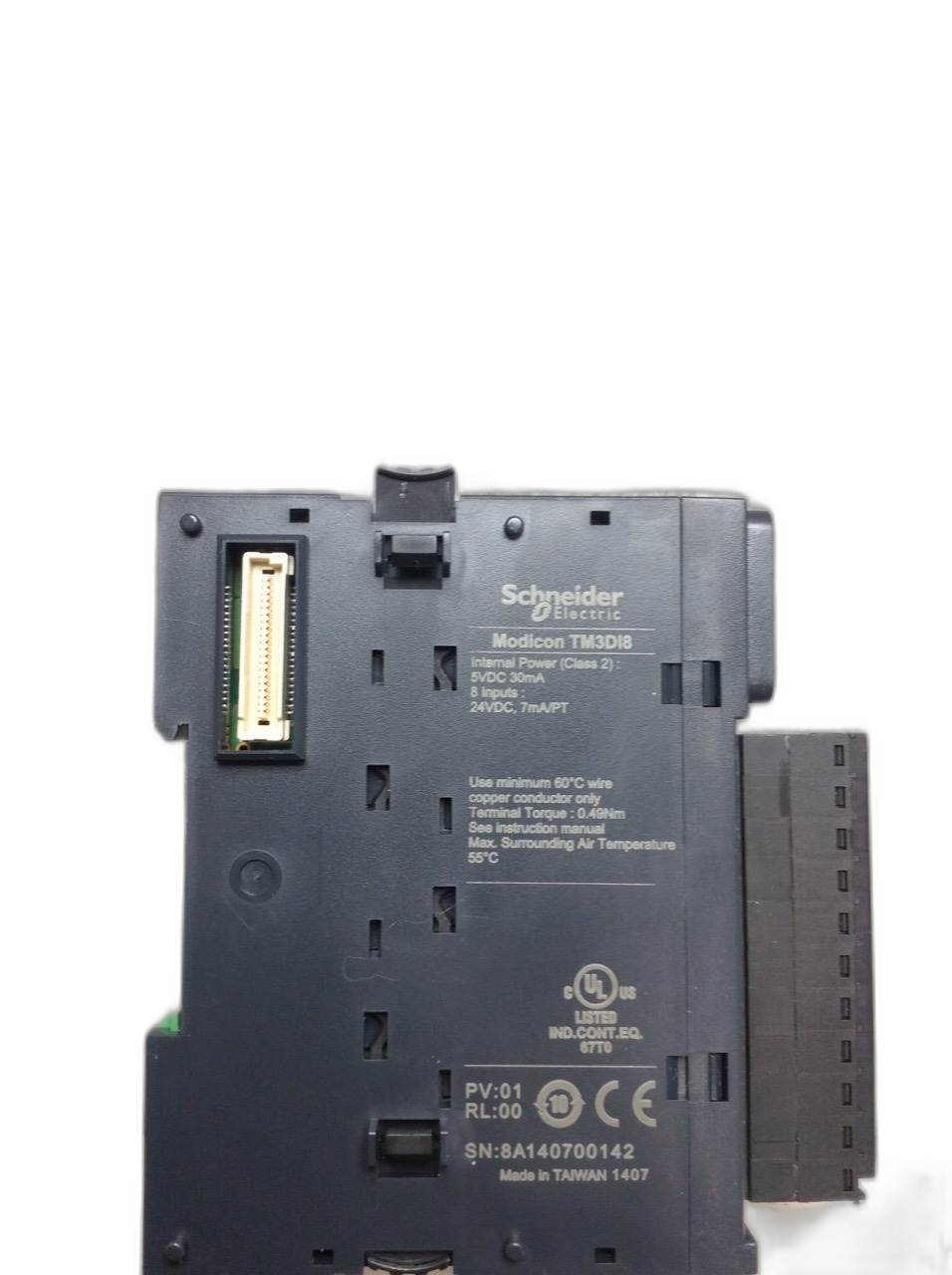

TM3DI8

Le module TM3DI8 est un élément essentiel de la gamme Modicon TM3, spécialement conçu pour augmenter les capacités d'entrées numériques des automates Modicon M221, M241, M251 et M262. Il est doté de 8 entrées TOR (Tout Ou Rien) fonctionnant sous une tension d'entrée de 24 V CC. Ces entrées sont compatibles avec des logiques PNP ou NPN, offrant ainsi une grande adaptabilité avec divers capteurs et dispositifs de commande. La consommation électrique est optimisée, avec 5 mA à 5 V CC en état off et 24 mA à 5 V CC en état on via un connecteur de bus. Les entrées assurent une détection fiable, avec un état 1 pour des tensions de 15 à 28,8 V et un courant minimal de 2,5 mA, et un état 0 pour des tensions de 0 à 5 V avec un courant de 1 mA ou moins. L'impédance d'entrée est de 3,4 kOhm et le module réagit rapidement avec un temps de réponse de 4 ms pour l'activation et la désactivation. Chaque canal est équipé d'une DEL pour une signalisation locale, ce qui simplifie le diagnostic et la maintenance. Le raccordement électrique est facilité par un bornier débrochable à vis, conçu pour des câbles jusqu'à 2,5 mm². Le module peut être monté sur des rails de type Top hat TH35-15 ou TH35-7.5 selon la norme CEI 60715, ou fixé sur une platine/panneau avec un kit de fixation approprié. En termes de robustesse, le module TM3DI8 est conforme aux normes CEI 61131-2 et CEI 61010-2-201, avec des certifications CE, cULus, UKCA, RCM, EAC et cULus HazLoc. Il est résistant aux décharges électrostatiques, aux champs électromagnétiques, aux transitoires rapides et aux ondes de choc, conformément aux spécifications des normes CEI 61000-4. Le module présente des dimensions compactes de 27,4 mm de largeur, 84,6 mm de profondeur et 90 mm de hauteur, pour un poids de 0,085 kg. Il est conçu pour opérer dans une plage de température de -10 à 55 °C et peut être stocké de -25 à 70 °C. Il bénéficie d'une protection IP20 contre les intrusions solides. Le module TM3DI8 est idéal pour connecter des capteurs de proximité ou des interrupteurs de fin de course à un automate programmable, permettant de surveiller et de contrôler des processus industriels tels que l'assemblage automatisé, la détection de position ou le comptage d'objets sur une ligne de production.
